JCB挖掘装载机整机结构三维建模

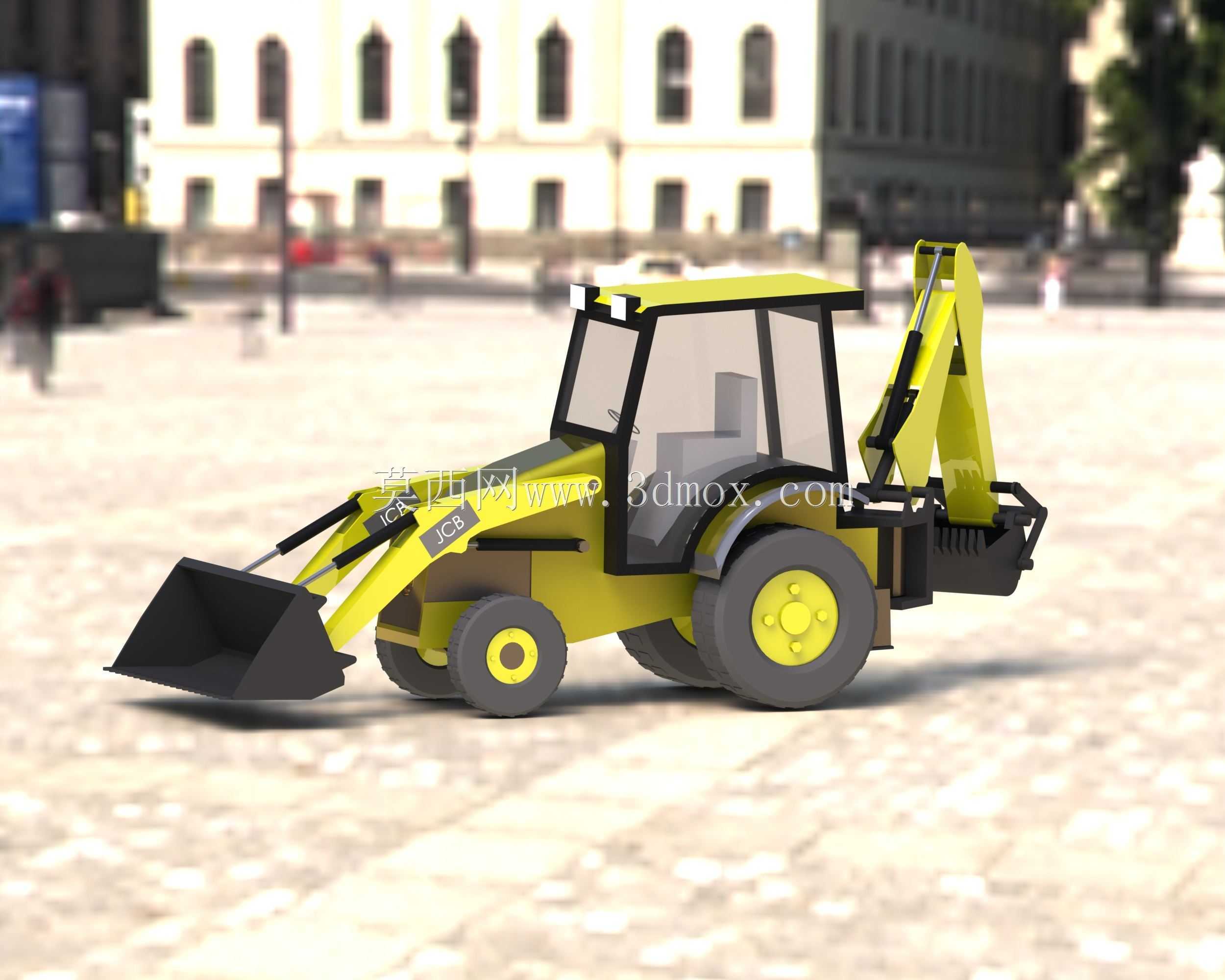

　　本次呈现的JCB挖掘装载机三维模型，完整还原了这类俗称“两头忙”的多功能工程装备的整机结构与细节特征，建模过程严格遵循实机的功能布局与安装边界要求，可直接用于结构校核、工况模拟、教学演示等场景。这类设备在市政管网抢修、乡村道路养护、小型土石方作业、厂区物料转运场景中应用极广，前端装载端可完成散料铲运、场地平整、重物抬举作业，后端挖掘端可完成沟槽开挖、基坑掏挖、硬土破碎作业，单台设备可覆盖传统装载机与小型挖掘机两类设备的作业范围，转场无需额外拖运设备，在作业空间受限、作业内容零散的工况下优势极为突出。

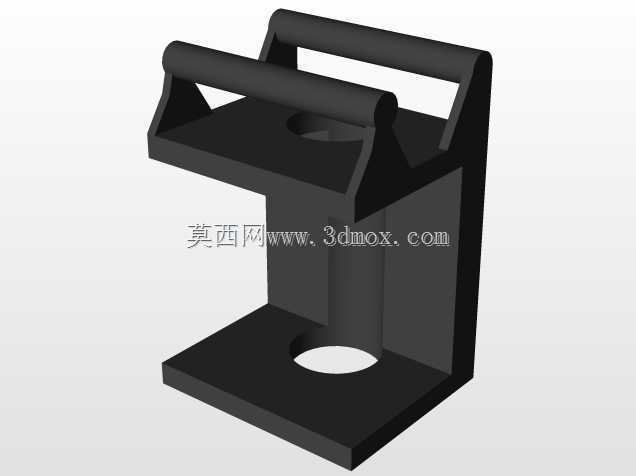

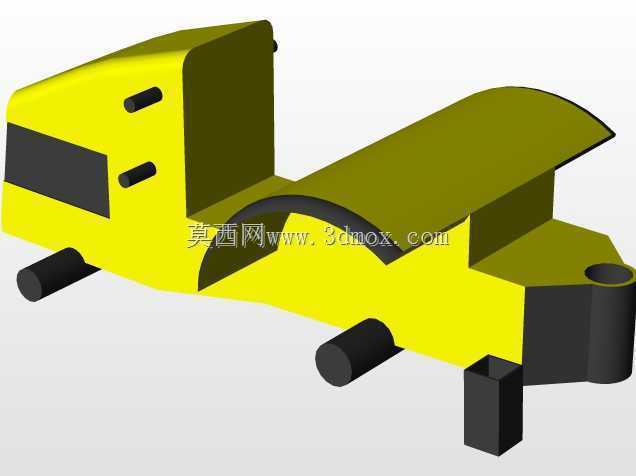

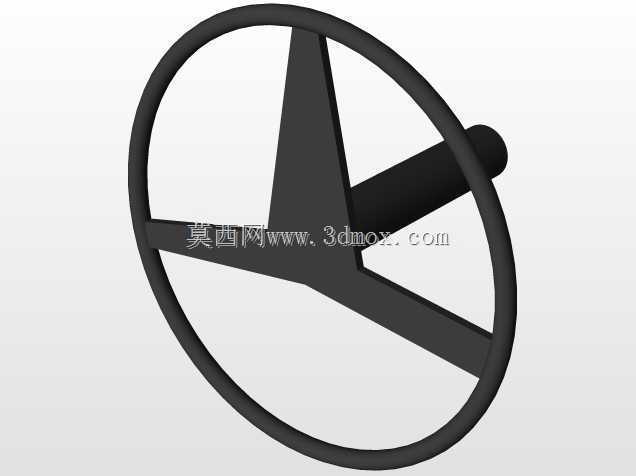

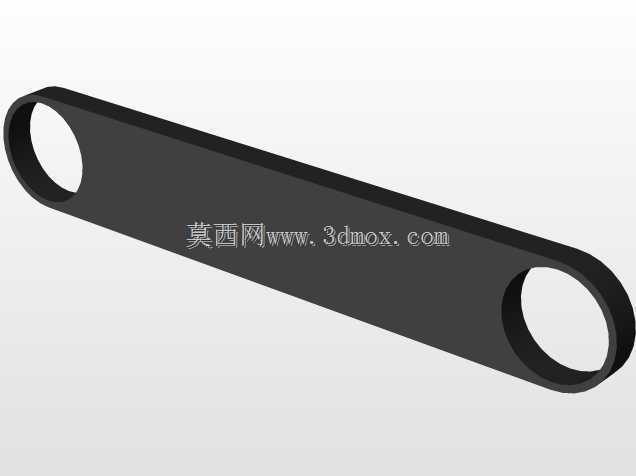

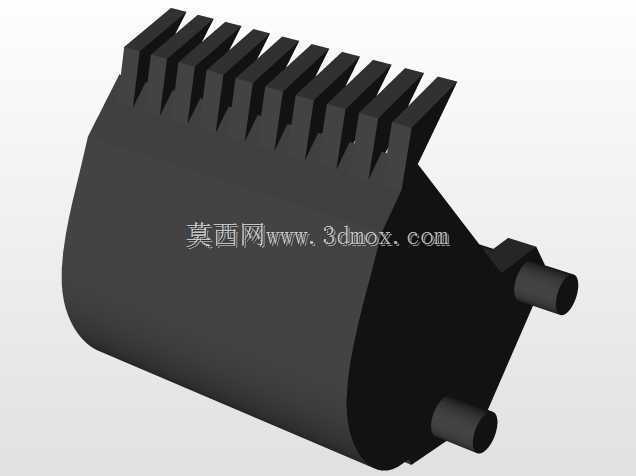

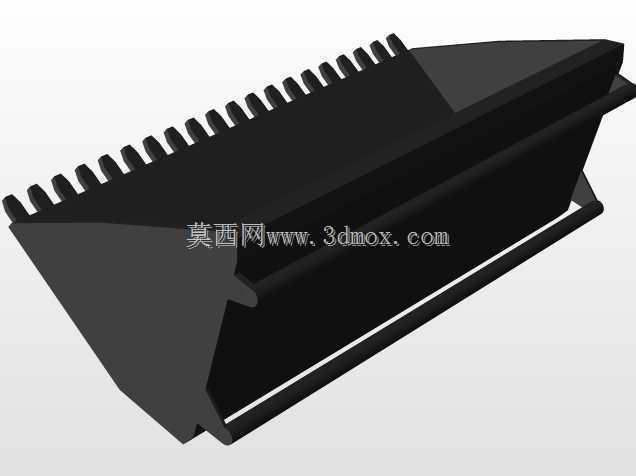

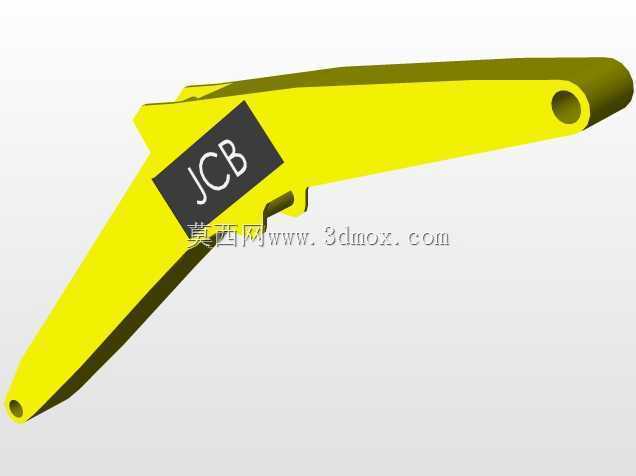

　　从功能布局来看，整机采用中间铰接式车架结构，驾驶室居中布置，前后作业装置的操作控件全部集成在驾驶室内，操作人员无需下车即可完成两种作业模式的切换，前端装载臂采用双摇臂Z型连杆结构，铲斗翻转角度可达45度以上，举升行程满足常规散料装车的高度要求，铲斗斗刃做了加厚耐磨处理的结构预留，可适配斗齿、破碎锤等多种快换属具；后端挖掘臂采用三节臂结构，最大挖掘深度覆盖常规市政管线埋设的深度需求，斗杆可做侧摆调整，能贴近墙体、路缘等障碍物完成近距离挖掘作业，支腿布置在挖掘端两侧，作业时可伸出撑住地面，抵消挖掘作业产生的倾覆力矩，保证整机稳定性。

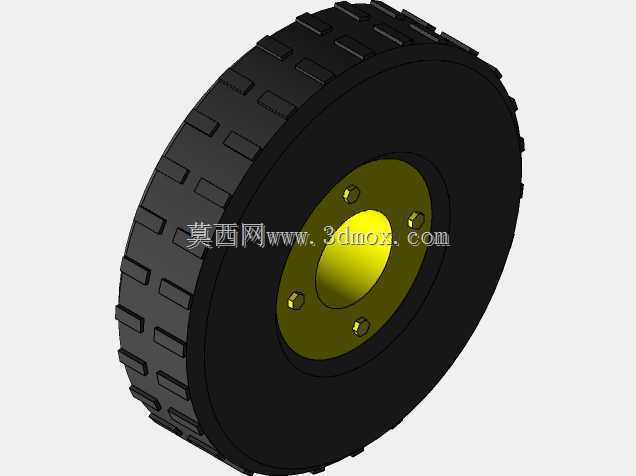

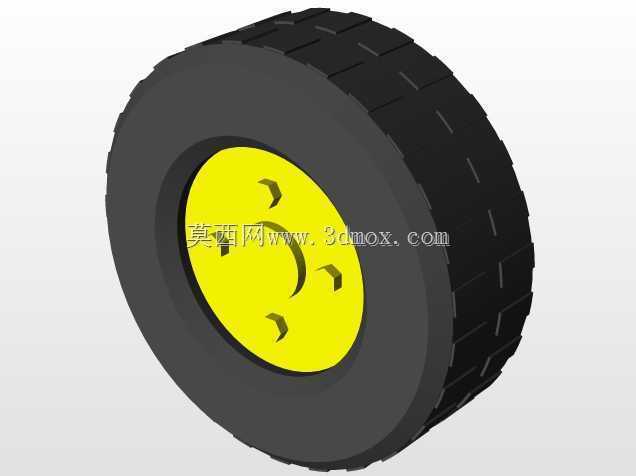

　　建模过程中优先梳理了整机的尺寸边界：整机长度控制在6米级，宽度控制在2.2米以内，满足乡村道路、小区内部道路的通行宽度要求，整机高度控制在2.8米以内，可顺利通过常规限高路段，最小转弯半径控制在4.5米左右，适配狭小场地的转向需求。行走系统采用四轮驱动配置，轮胎选用大花纹工程轮胎，轮距与轴距的匹配经过反复校核，兼顾了行驶稳定性与作业时的接地比压要求，避免松软场地作业时出现陷车问题。发动机舱布置在驾驶室后方，预留了散热系统、进排气系统、燃油箱的安装空间，各部件的检修开口位置都按照实机维护需求做了对应结构设计，日常保养时无需拆解大面积覆盖件即可完成滤芯更换、油液检查等操作。

　　外形设计上，驾驶室采用全景玻璃结构，前挡玻璃延伸至驾驶室顶部，保证装载作业时的视野，后挡玻璃做了下沉处理，挖掘作业时操作人员无需大幅侧身即可观察到铲斗的作业位置，驾驶室顶部预留了工作灯、警示灯的安装位，车身覆盖件的棱线走向既考虑了冲压成型的工艺可行性，也兼顾了作业时的导泥需求，避免泥土附着在车身上增加清理难度。所有铰接点的位置都做了销轴安装间隙的预留，液压管路的走向沿着臂架内部的走线槽布置，既避免作业时管路被外物刮蹭，也让整机外观更加整洁。

　　从结构设计逻辑来看，这类设备的前后作业装置载荷方向完全相反，建模时重点校核了车架的受力分布，中间铰接位置做了加强筋结构处理，避免长期交变载荷下出现车架开裂问题，前后桥的承载能力匹配整机满载时的重量分配，装载端满载时前桥载荷占比不超过70%，挖掘端作业时后桥与支腿共同承载，避免桥体承受过大的侧向力。属具快换机构的接口尺寸符合通用工程属具的安装标准，用户可根据作业需求直接更换不同规格的铲斗、液压锤、抓斗等属具，无需额外改装连接结构。
