农用自卸式拖拉机装载挂车结构设计

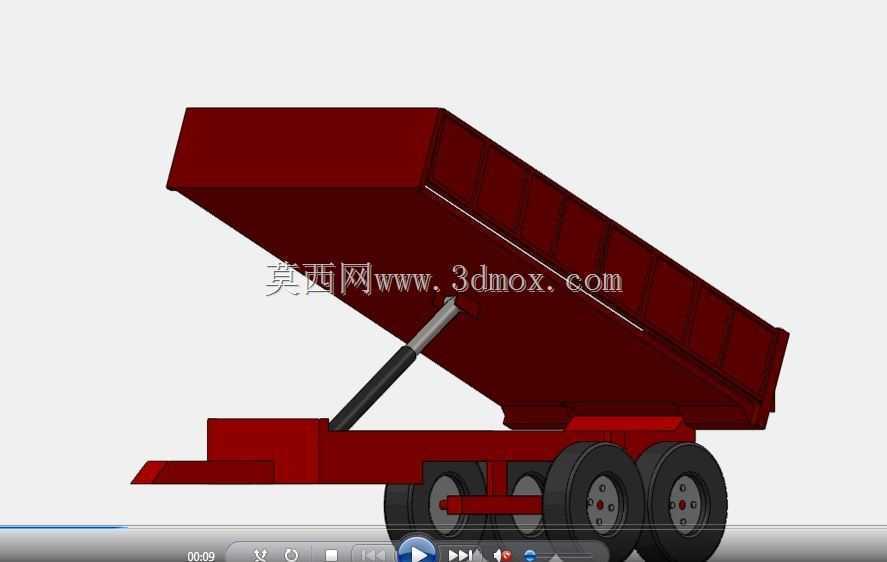

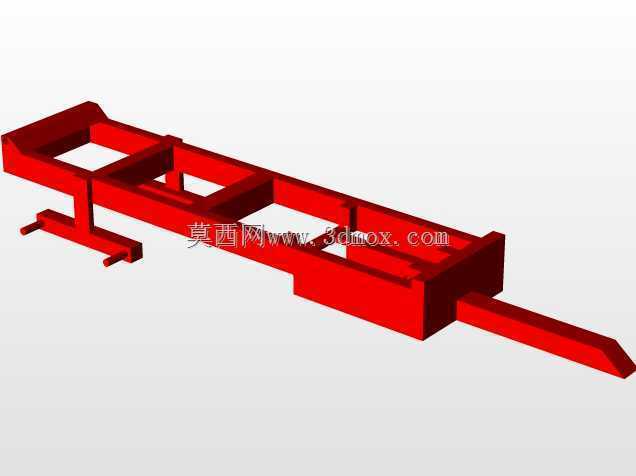

　　这款自卸式拖拉机装载挂车，主要面向丘陵、平原区域的农业生产物料转运场景，适配散户种植、规模化农场的农资、农产品、土石方短驳运输需求，可直接挂载于常规轮式拖拉机后方，无需对拖拉机本体做额外改装即可投入使用。从结构设计逻辑来看，整套装置优先考虑农用场景的重载可靠性与维护便捷性，底盘采用三轴多轮布局，单轴匹配双轮胎结构，能够有效分散满载状态下的接地压强，避免在松软耕地、泥泞田埂作业时出现陷车问题，轮距参数适配国内多数乡村机耕道的通行宽度，同时兼顾村级硬化路面的行驶合规性。举升机构采用单级液压油缸直推布局，油缸下支点布置在底盘纵梁中部靠前位置，上支点连接货厢底板前部的加强筋位，举升时货厢绕后部铰接轴翻转，最大举升角度可满足散装粮食、渣土、

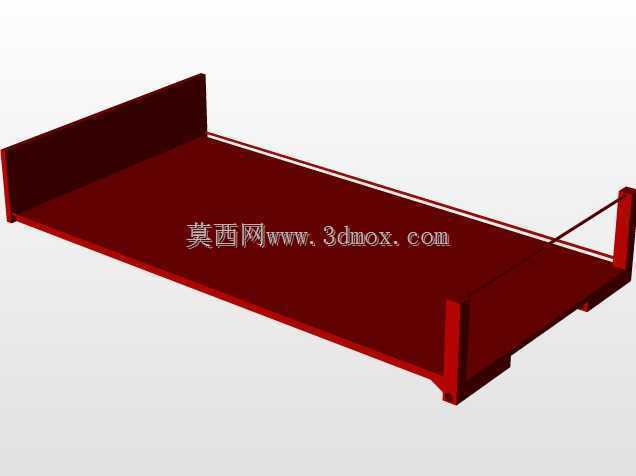

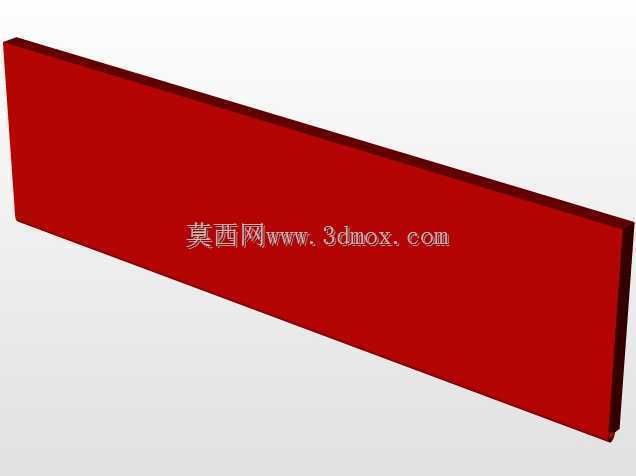

　　有机肥等物料的彻底自卸需求，无需人工额外清理货厢残留；油缸选型匹配农用拖拉机通用的液压输出接口，压力参数与常规拖拉机液压系统压力区间适配，无需额外加装增压装置即可驱动举升动作。货厢采用整体式栏板焊接结构，厢板外侧布置等间距的竖向加强筋，避免满载散装物料时出现厢板外胀变形，货厢底板采用加厚钢板拼接，底部设置横向、纵向交错的加强梁，承受物料冲击与装载时的外力磕碰；货厢与底盘的铰接部位采用耐磨衬套配合销轴的结构，日常维护仅需定期加注润滑脂即可，衬套磨损后可单独快速更换，无需整体更换铰接支座，适配农村地区维修配件易获取、维修条件有限的实际情况。牵引连接部位采用标准的拖拉机挂接接口，连接销尺寸匹配国内主流拖拉机的后牵引座规格，

　　挂接后牵引架与底盘纵梁采用三角加强结构焊接，抵消满载起步、制动时的纵向冲击力，避免牵引部位出现焊缝开裂问题。制动系统采用气刹或者油刹接口可选的设计，可适配不同制动配置的牵引拖拉机，制动管路沿底盘纵梁内侧布置，加装防护盖板避免行驶过程中被秸秆、碎石刮蹭破损。设计过程中充分考虑了不同区域的使用习惯，货厢高度参数兼顾人工袋装物料装载的便利性，无需额外垫高站台即可完成人工装卸作业，同时整车高度满足农村常见限高杆、果树下方通行的空间要求，不会在果园转运作业时刮碰果枝。整套结构没有冗余的复杂设计，所有受力部位均通过加强结构规避应力集中问题，焊接位置均做了圆角过渡处理，减少长期交变载荷下的焊缝疲劳开裂风险，轮胎上方设置了弧形挡泥板，避免泥泞路段行驶时泥浆甩入货厢底部或者举升机构缝隙，降低日常清理维护的工作量。
