轮式伸缩臂起重搬运作业车结构设计

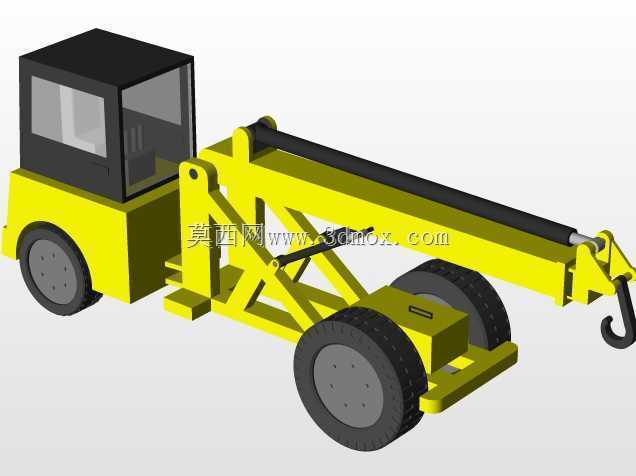

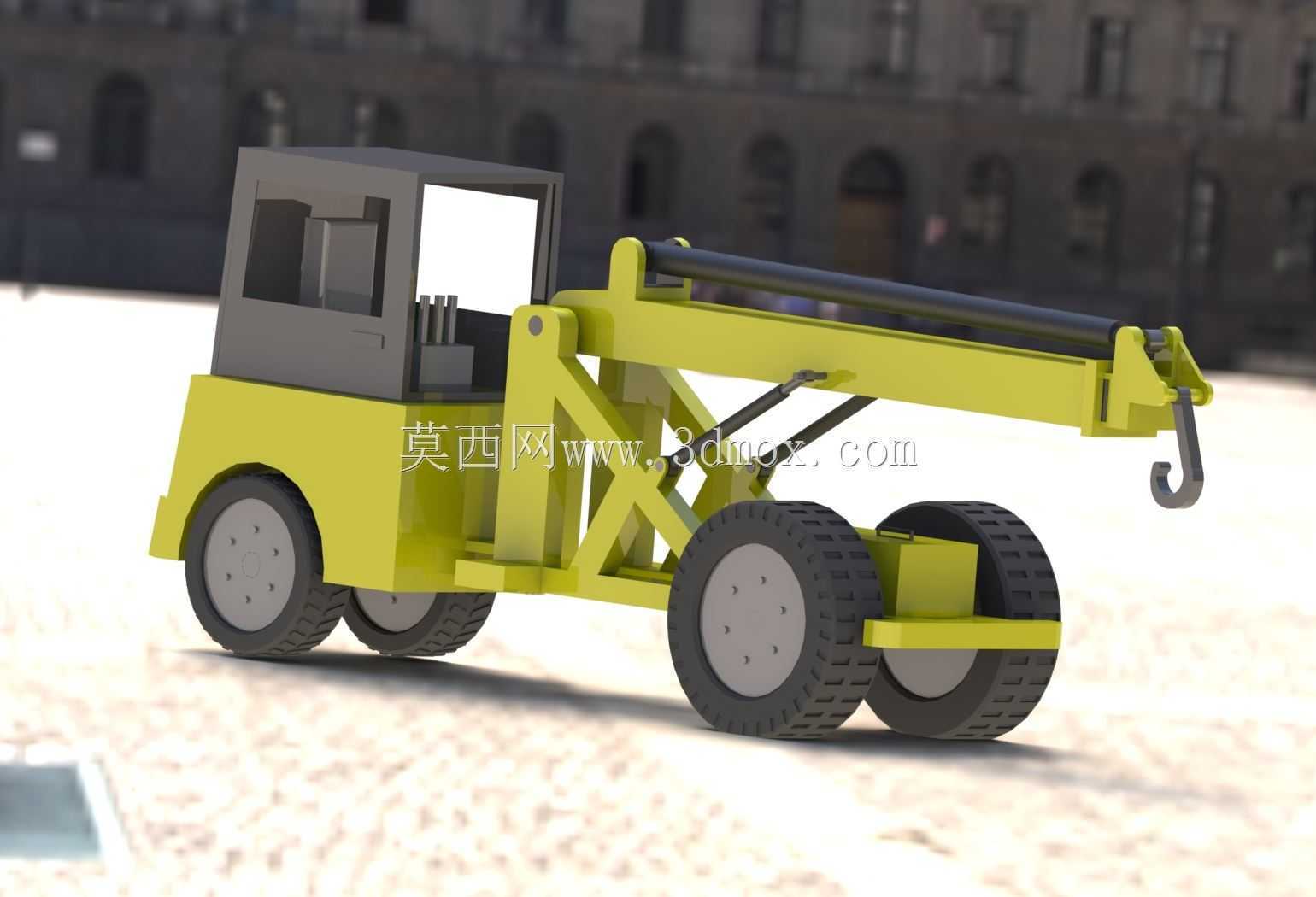

　　这款轮式起重作业设备的三维结构设计，核心围绕厂区内部短距离重物转运、零散吊装作业场景展开，区别于大吨位户外工程起重机，它的定位是覆盖车间内设备移位、工装件吊装、仓储区域重型物料堆垛这类小空间作业需求，这类场景往往没有大吨位起重机的进出通道，地面承载能力也有限，对设备的转弯半径、整机自重、作业灵活性要求远高于大吨位起重设备。从底盘布局来看，采用前后双排轮的承载结构，前桥为转向驱动桥，布置单排转向轮，后桥为承载桥，布置双排负重轮，轮距设计控制在1.8米以内，整机长度不含吊臂收回状态下控制在3.5米，转弯半径可压缩至4.2米，能够在车间3.5米宽的通道内完成直角转向，适配大部分机械加工车间、成品仓储区的通道尺寸边界，

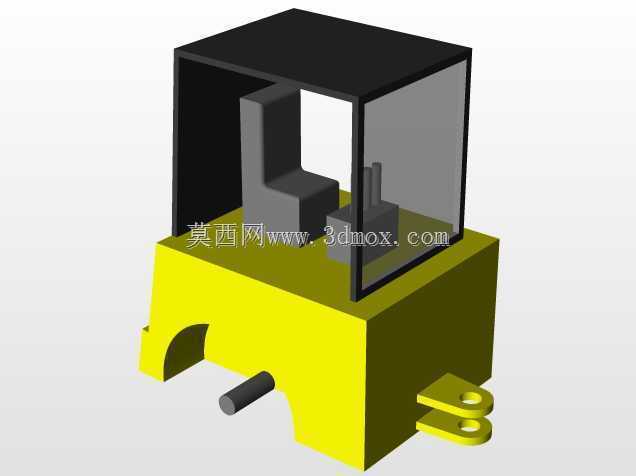

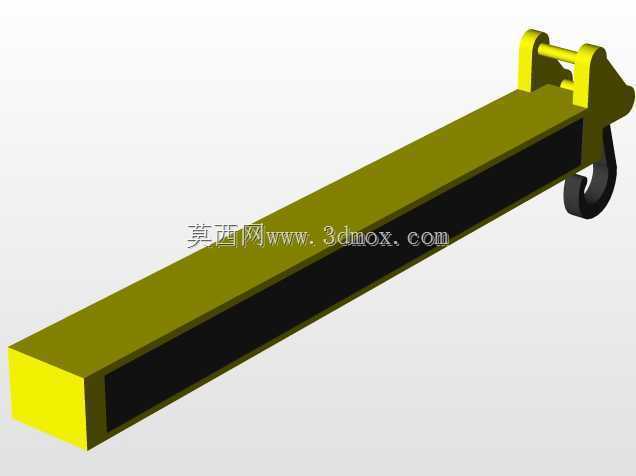

　　不会出现通行卡滞的问题。驾驶室采用偏置布局，布置在底盘前部左侧，驾驶位视野覆盖前方行驶区域与右侧吊臂作业区域，操作员在驾驶位即可直接观察吊点位置与重物起升状态，不需要额外配置信号指挥人员，单人即可完成行驶与吊装操作，降低小范围作业的人力配置需求。吊臂部分采用两节伸缩式箱型结构，基础臂与伸缩臂之间采用耐磨滑块导向，配合单根水平布置的伸缩液压缸实现臂长调节，最大伸出长度可达4.2米，变幅液压缸铰接在底盘中部的加强支座与吊臂下侧之间，变幅角度范围覆盖0度到72度，对应最大起升高度可达5.5米，额定起重量在吊臂全收、最小作业半径1.2米时可达3吨，吊臂全伸、最大作业半径4米时额定起重量为0.8吨，完全覆盖车间内常见的机床附件、重型工装、

　　成批毛坯件的吊装重量需求。吊臂末端配置的吊钩组采用滑轮倍率为2的结构，配合卷扬机构的钢丝绳排布，起升速度控制在0.15m/s到0.3m/s之间，低速档位可实现精准对位，满足设备安装时的毫米级对位需求，高速档位可提升空钩或者轻载状态下的作业效率。底盘的动力系统采用后置布局，液压油箱、燃油箱、液压泵组都布置在驾驶室后方的配重区域，既平衡了吊臂作业时的前倾力矩，也方便日常维护时的油液检查与滤芯更换，整机重心在无负载状态下控制在底盘中心偏后位置，吊臂带载作业时，重心偏移量始终控制在前后桥的承载安全范围内，后桥双排轮的接地比压控制在0.35MPa以内，能够在车间普通硬化水泥地面行驶作业，不需要额外铺设钢板或者加固地面，降低作业前的准备成本。

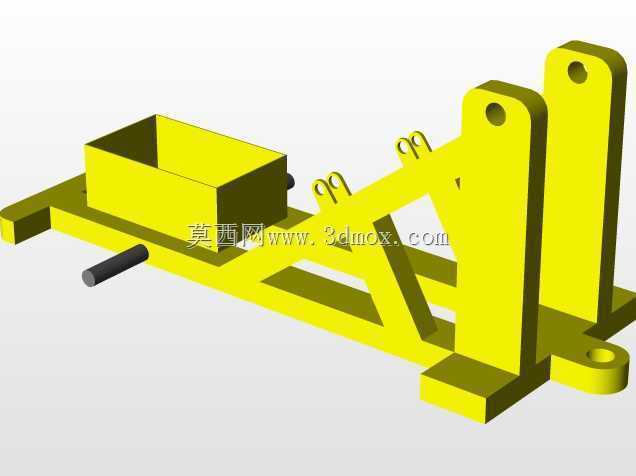

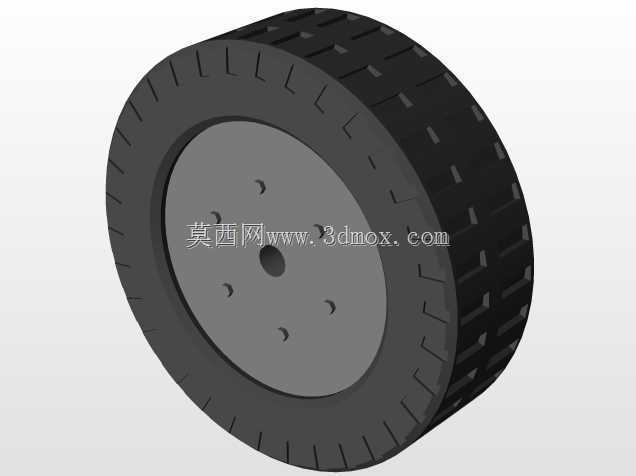

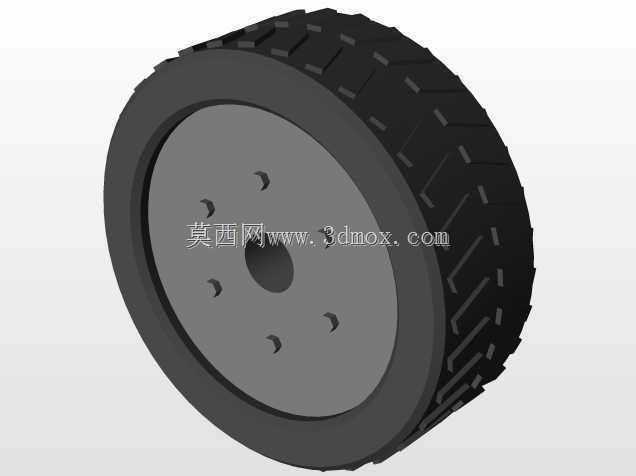

　　结构设计上，吊臂与底盘的铰接点采用加厚钢板焊接的箱型支座，焊缝全部采用连续角焊缝，关键受力位置布置加强筋板，避免长期交变载荷下出现焊缝开裂的问题；所有液压管路都沿吊臂下侧与底盘内侧布置，采用管卡固定，预留足够的伸缩与摆动余量，不会在吊臂变幅、伸缩过程中出现管路拉扯、磨损的问题；车轮采用实心橡胶轮胎，避免车间地面常见的铁屑、边角料扎破轮胎，适配厂区复杂的地面环境。从安装边界来看，这款设备的整机高度在吊臂收回平放状态下为2.1米，能够顺利通过车间2.4米高的常规门洞，不需要拆卸任何部件即可在不同车间之间转场；吊臂收回后尾部突出底盘的长度不超过0.3米，在狭窄区域作业时尾部不会碰撞周边设备或者墙体，适配密集排布设备的车间作业环境。实际作业过程中，这款设备可以替代传统的手动液压叉车配合手拉葫芦的作业模式，以往需要两到三人配合半小时完成的重型工件移位吊装作业，单人操作这款设备十分钟即可完成，大幅提升零散起重作业的效率，同时避免人工搬运、手拉葫芦对位过程中的安全隐患，适合中小批量机械加工企业、仓储物流中心、设备维修站点这类场景配置使用。
