三叶轴承结构指尖陀螺结构设计

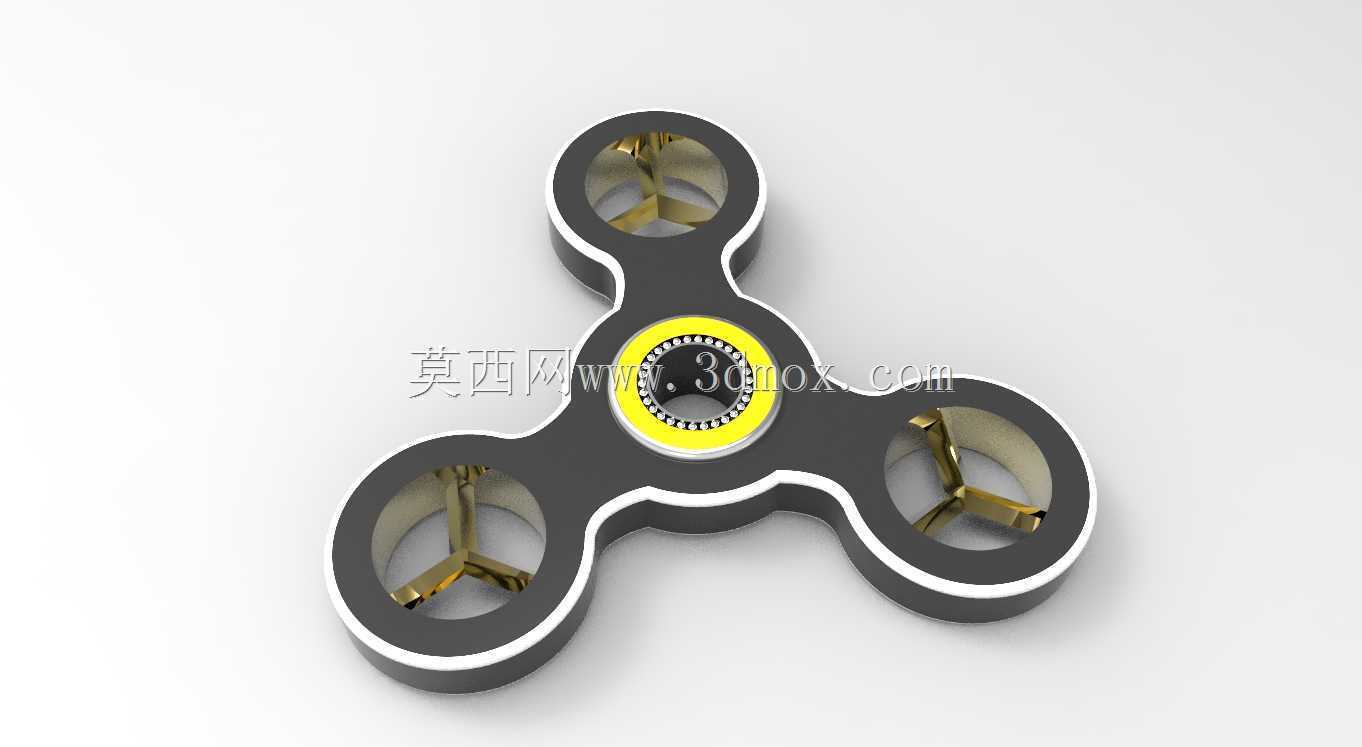

　　这款三叶式指尖旋转玩具的结构设计，核心围绕中心轴承的同轴度精度展开，三个配重臂沿中心轴承外圈呈120度均匀分布，每一个臂端的环形配重槽都做了等半径的位置校准，保证旋转过程中质心始终落在轴承的回转中心线上，避免高速转动时出现偏摆抖动的问题。从实际使用场景来看，这类结构的产品主要用于日常手部动作的注意力承载，在需要长时间保持专注的伏案工作场景中，手指捏持中心轴承的内圈位置，拨动手臂即可实现长时间的无动力旋转，三个臂端的配重块采用内嵌式安装结构，配重块与臂身的配合采用过盈压装设计，不需要额外的紧固件即可实现配重块的牢固固定，避免旋转过程中配重块脱出的风险。

　　设计过程中首先确定的是中心轴承的选型边界，中心位置采用标准深沟球轴承作为旋转核心，轴承内圈的内径尺寸适配成年人手指的捏持宽度，通常控制在8-10mm区间，保证拇指与食指捏持时的接触面积足够，不会因为接触面过小产生压痕。轴承外圈与主体支架的配合采用过渡配合，既保证装配后外圈不会随内圈同步转动，又不会因为过盈量过大导致轴承卡滞，影响旋转的顺滑度。三个臂的外轮廓做了圆弧过渡处理，所有棱边都做了R0.5以上的圆角，避免旋转过程中棱边剐蹭手指，臂身的厚度从中心位置向臂端逐渐收窄，既保证中心位置与轴承配合的结构强度，又能让臂端的配重块尽可能靠外布置，利用更大的回转半径提升转动惯量，延长单次拨动后的旋转时长。

　　从安装边界来看，整个产品的最大回转直径控制在70-80mm区间，整体厚度不超过15mm，日常可以直接放置在口袋中携带，不会占用过多收纳空间。臂端的配重槽深度与配重块的厚度保持一致，装配后配重块表面与臂身表面齐平，不会出现凸起结构影响旋转时的空气阻力，也能避免凸起部位勾挂衣物。中心轴承的两侧都做了内凹的指垫结构，指垫表面做了细微的防滑纹理，捏持时手指不会打滑，指垫与轴承内圈采用卡接结构固定，装配后指垫不会随轴承外圈转动，保证捏持时的稳定性。

　　结构设计上还考虑了不同材质的适配性，主体支架可以采用金属切削加工或者注塑成型工艺生产，当采用注塑工艺时，臂身的壁厚保持均匀，避免注塑过程中出现缩痕影响外观精度，轴承安装位的注塑公差控制在0.02mm以内，保证与轴承外圈的配合精度。当采用金属加工时，臂身可以做镂空减重处理，在不降低结构强度的前提下减少整体重量，同时镂空结构可以在旋转时形成独特的视觉效果。三个臂的配重块可以根据不同的手感需求更换不同密度的材质，比如铜、不锈钢或者硬质塑料，不同密度的配重可以带来不同的旋转惯量，适配不同使用者的手感偏好，配重槽的统一尺寸设计可以实现配重块的通用互换，不需要修改主体结构即可实现不同手感的调整。

　　在实际的结构验证过程中，需要重点测试动平衡精度，三个臂的重量差控制在0.1g以内，保证高速旋转时的振动量控制在可感知阈值以下，旋转时的噪音主要来源于中心轴承的预紧力调整，轴承预紧力过大会导致旋转阻力增大、旋转时长缩短，预紧力过小则会出现轴向窜动，旋转时产生异响，因此设计时在轴承外圈的一侧预留了0.1mm的调整间隙，装配时可以通过调整指垫的压入深度来调整轴承预紧力，找到旋转顺滑度与轴向稳定性的平衡点。臂身与中心轴承连接的位置做了加强筋结构，加强筋沿臂的延伸方向布置，避免摔落时臂身从轴承位置断裂，提升整体的结构抗冲击性能。
