单座概念轻型载人飞行器结构设计

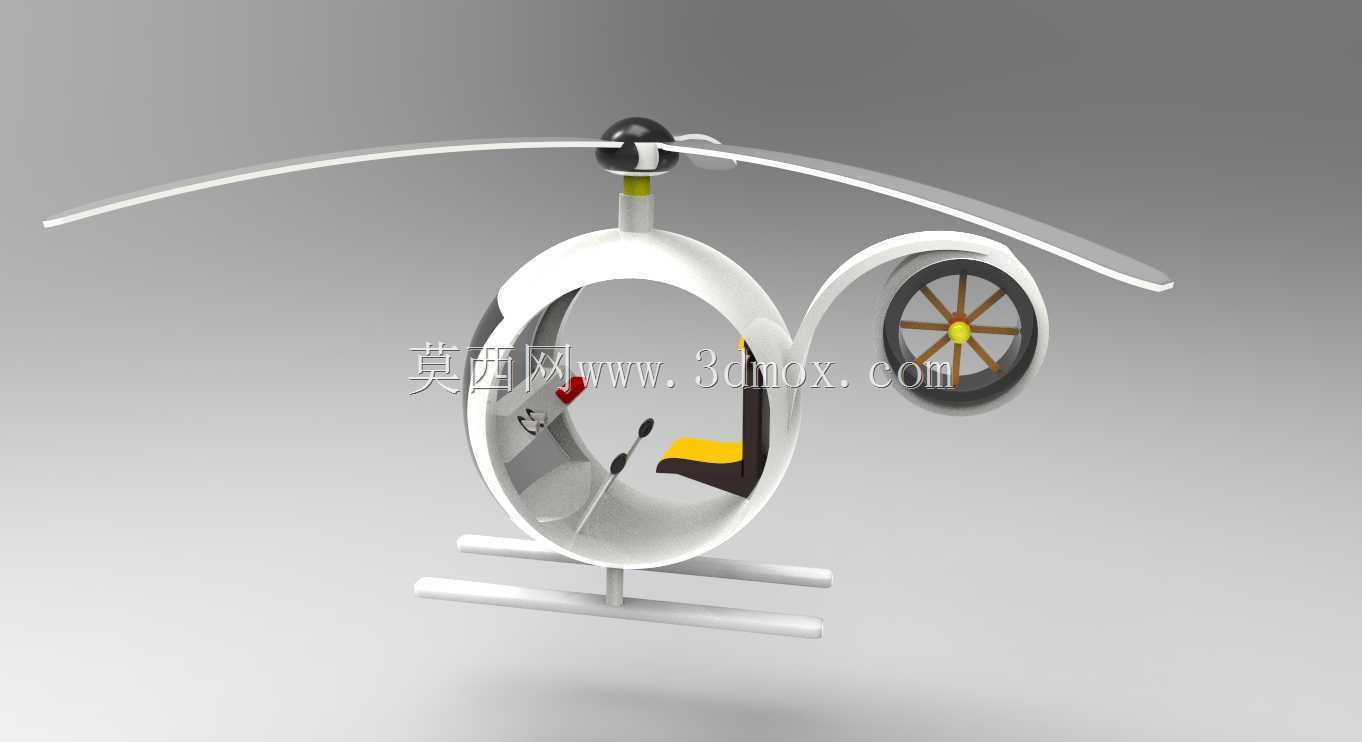

　　这款单座概念旋翼飞行器的设计，最初瞄准的是城市低空短途通勤、景区低空观光、应急巡检这类对起降场地要求极低的低空作业场景，区别于传统多旋翼无人机的无载人机舱设计，该构型保留了单人驾乘的独立座舱空间，同时大幅压缩了整机的结构冗余尺寸，能够在普通楼顶平台、平整空地完成垂直起降，不需要专用跑道配套。从结构布局来看，整机采用环形闭合机身作为主承力结构，这种设计一方面将座舱、主旋翼支撑结构、尾桨安装座、起落架连接点全部整合在同一个环形承力框架上，减少了传统直升机桁梁式机身的连接节点数量，降低了结构装配的复杂度，另一方面环形机身的气动外形更顺滑，能够减少前飞状态下的机身紊流干扰，提升低空低速飞行时的姿态稳定性。主旋翼采用双叶片跷跷板式结构，

　　旋翼主轴直接从环形机身的顶部中心位置穿出，主轴与机身连接位置设置有一体化的减摆阻尼结构，不需要额外加装复杂的旋翼铰链接头，能够在降低结构重量的同时，减少旋翼转动带来的机身振动传导，适配单座轻型飞行器的轻量化设计需求。尾桨采用涵道式结构安装在环形机身的侧后方位置，这种涵道尾桨的设计相比传统外露式尾桨，一方面能够避免低空飞行时尾桨触碰障碍物造成的飞行事故，适配城市楼宇间、林区巡检这类复杂低空环境的作业需求，另一方面涵道结构能够对尾桨气流形成约束，提升尾桨的反扭矩抵消效率，降低同等推力需求下的尾桨功率消耗。座舱部分采用半包围式透明舱罩设计，驾乘人员的乘坐姿态为半躺式，座椅直接固定在环形机身的内侧承力壁上，不需要额外搭建独立的座椅安装框架，

　　操控机构沿座椅侧方布置，能够减少操控链路的传动距离，降低机械操控结构的重量占比。起落架采用滑橇式结构，两根平行的滑橇梁通过竖向支撑臂直接连接在环形机身的底部位置，滑橇梁采用高强度轻质型材加工，表面做耐磨处理，能够在硬质平整地面、草地、硬化铺装路面直接完成起降，不需要额外加装轮式起落架的收放机构，进一步压缩了整机的结构重量，同时滑橇式起落架的接地面积更大，在松软地面起降时不容易出现下陷问题，适配更多复杂野外场地的起降需求。从安装边界尺寸来看，整机的旋翼直径控制在较小范围内，环形机身的外径尺寸刚好容纳单人驾乘空间，整机停放状态下的占地面积仅相当于一辆两轮摩托车的占地尺寸，非常适合在空间局促的城市低空场景部署，不需要占用大面积的停放场地。结构设计过程中，所有承力部件的载荷路径都做了最短化处理，主旋翼的升力通过主轴直接传递到环形机身的顶部承力环，再通过环形结构均匀分散到机身各个连接点，尾桨的推力载荷直接通过尾桨安装座传递到环形机身的侧部承力段，起落架的着陆冲击载荷通过底部支撑臂直接传递到环形机身的下沿，整个结构没有多余的传力路径，能够在保证结构强度的前提下，将整机的空重控制在极低水平，提升有效载荷占比。针对低空飞行的安全需求，涵道尾桨的外围护结构与环形机身做了一体化成型设计，没有突出的尖锐结构，能够降低低空飞行时对周边人员、障碍物的剐蹭风险，主旋翼的叶片采用柔性前缘设计，在碰到细小障碍物时能够产生一定的形变卸力，避免叶片直接断裂造成飞行事故。

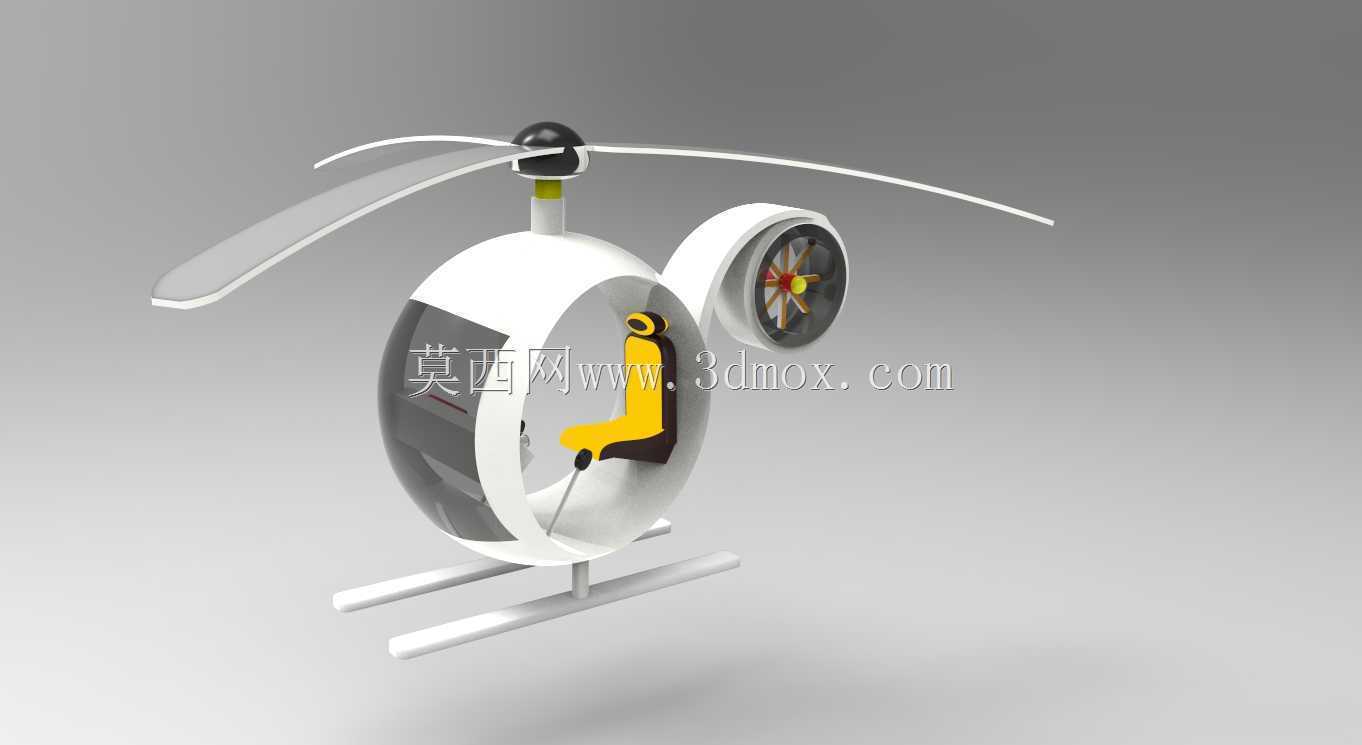

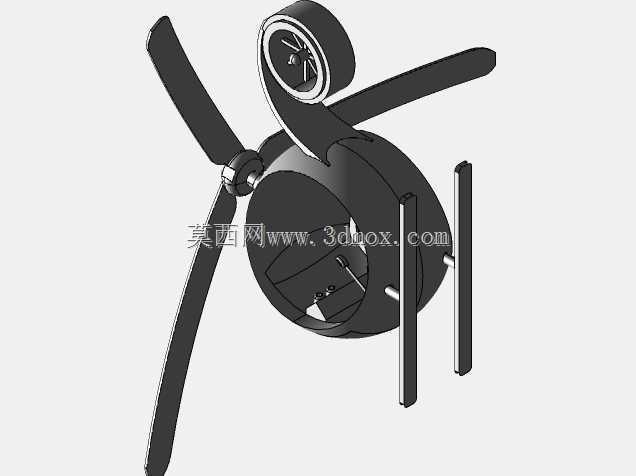

　　座舱的透明舱罩采用曲面成型设计，能够为驾乘人员提供接近全向的视野覆盖，在巡检作业、观光飞行场景下，驾乘人员不需要大幅度调整身体姿态就可以观察到下方及侧方的作业区域，提升作业效率与飞行安全性。动力系统的安装位置预留于环形机身的后部空腔内，重心位置刚好落在主旋翼主轴的正下方区域，能够保证整机在悬停状态下的重心配平，不需要额外增加配重块调整重心，进一步降低无效结构重量。整机的结构拆分设计也充分考虑了快速拆装需求，主旋翼叶片、涵道尾桨组件、滑橇起落架都可以通过快拆结构与主环形机身分离，拆分后的部件能够放入普通家用车辆的后备箱进行转运，不需要专用的大型运输设备，大幅提升了这款飞行器的部署灵活性，能够满足个人用户、小型作业团队的低空出行、巡检作业需求。
