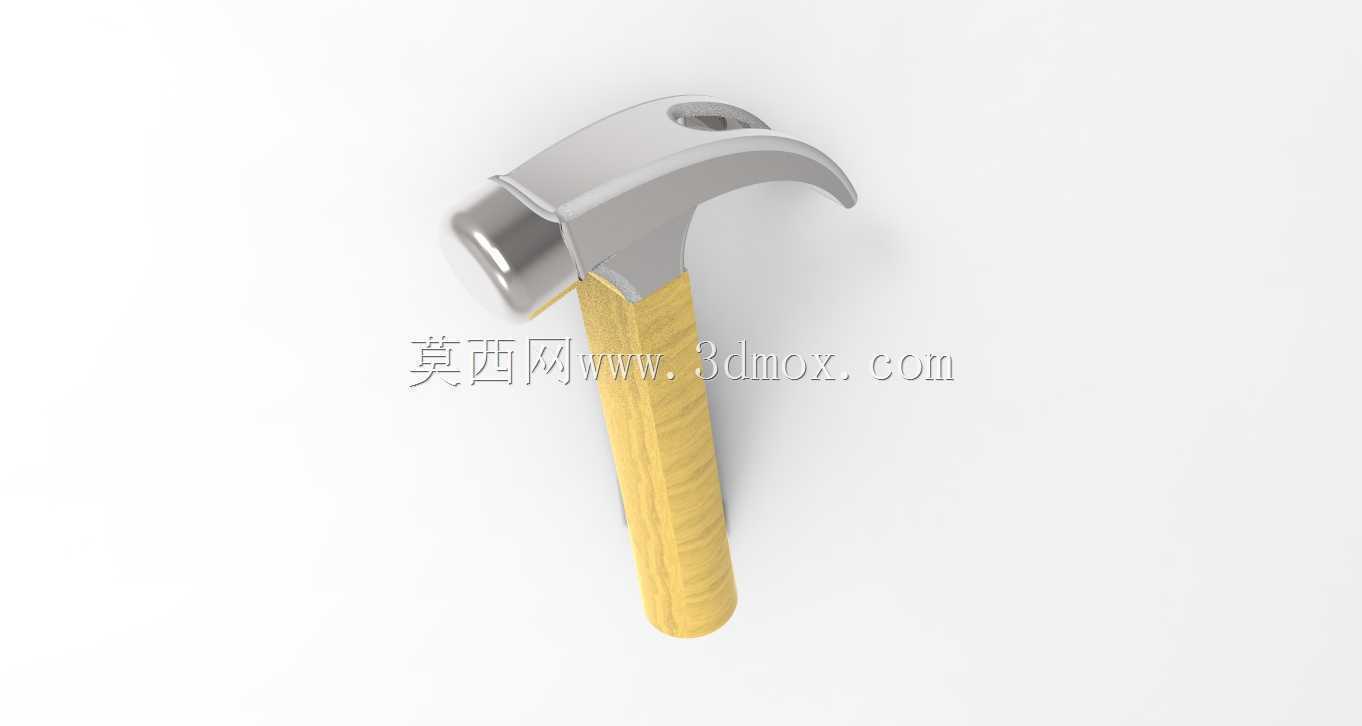

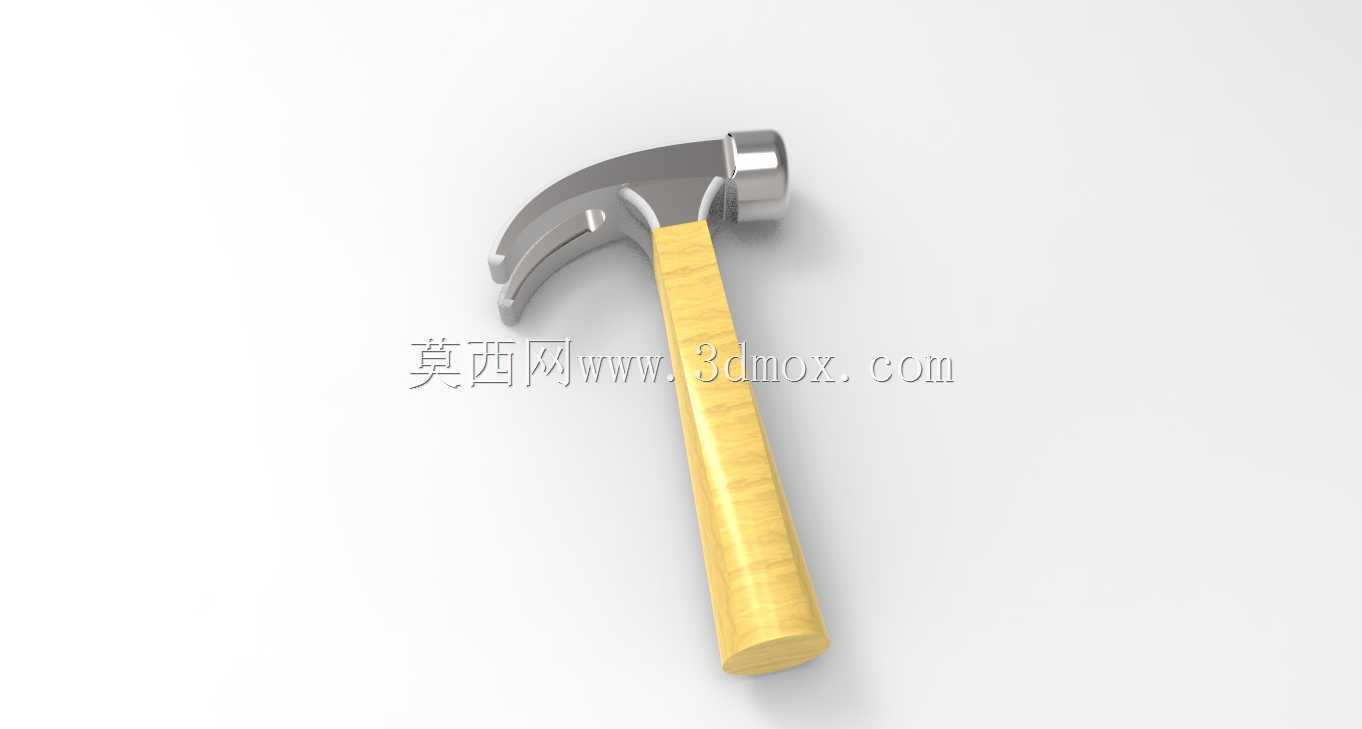

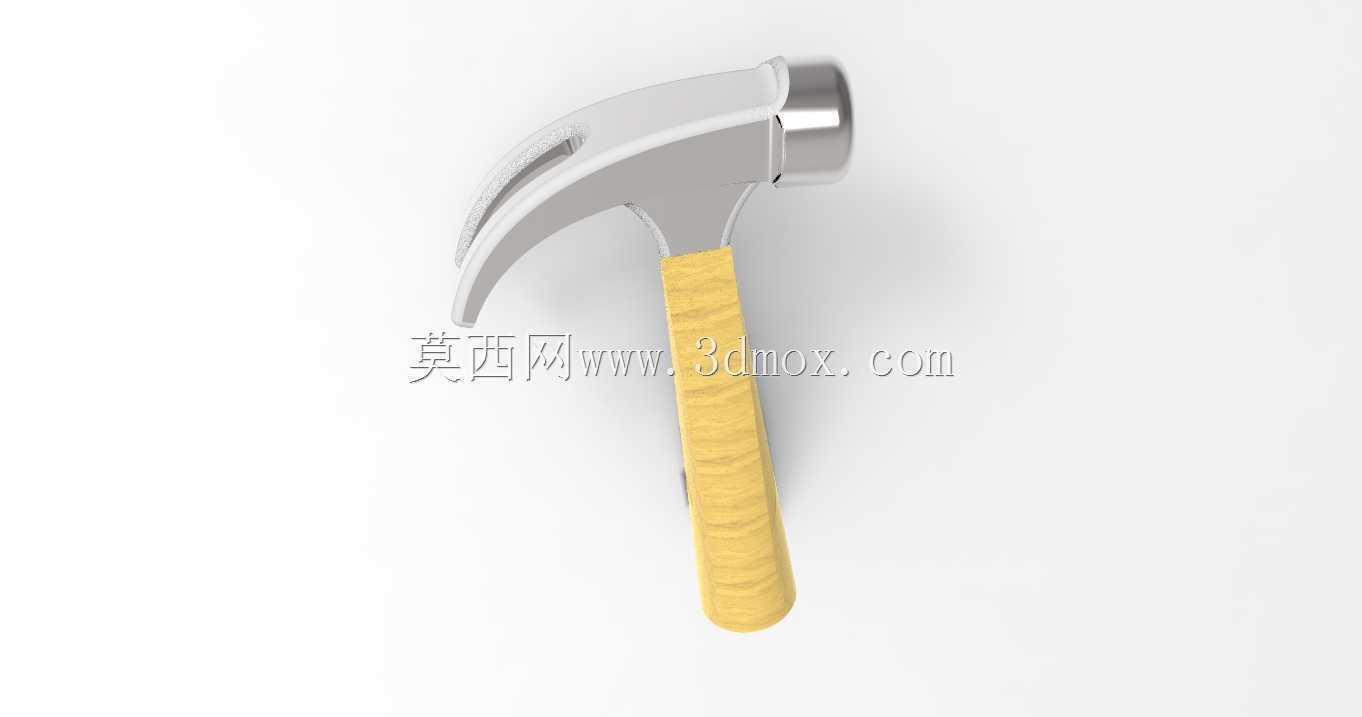

羊角木柄手锤三维结构设计

　　日常设备维保、木工现场作业、小型构件装配场景里，手锤是出镜率极高的手动工具，这款羊角结构的木柄手锤，在结构设计上充分平衡了敲击作业的发力效率与附加功能的实用性。锤头部分采用高碳钢锻造的一体式结构，一端为平面敲击端面，端面做了轻微的圆角过渡处理，避免长期敲击后边缘崩裂掉块，敲击面的平面度控制在0.1mm以内，保证敲击时力的传导均匀，不会出现偏载打滑的情况；另一端为弯曲的羊角起钉结构，卡槽的开口尺寸适配常规建筑、木工用圆钉、铁钉的钉帽直径，卡槽根部做了加厚处理，起钉时借助杠杆原理，可轻松嵌入钉帽下方，在木质构件、模板拆除作业中，无需额外搭配起钉器即可完成拔钉操作，减少现场工具携带数量。锤头与木柄的连接位置采用了楔形胀紧结构，

　　安装时将木柄的端部加工成与锤头安装锥孔匹配的锥度，装入后从木柄端部打入金属楔钉，让木柄端部胀开与锤头锥孔完全贴合，配合锤头安装孔端部的定位台阶，可承受大力度敲击时的轴向冲击力，避免锤头脱落引发安全隐患，这种连接结构经过长期工程验证，在高频次敲击作业下的连接可靠性远高于普通插接结构。木柄部分选用硬木材质加工，整体为符合人体工学的椭圆柱造型，握持段的直径根据成年男性手掌平均握持尺寸设计，表面做了光滑打磨处理无毛刺，靠近锤头的位置做了轻微的收腰过渡，既可以避免敲击时手部向前滑移碰到锤头，也能在挥动时更好地掌控发力方向，木柄的长度经过反复校核，既保证挥动时具备足够的力臂，提升敲击力度，也不会因为过长导致在狭小空间内作业受限。从安装边界来看，

　　锤头的总长度控制在常规手锤的通用尺寸范围内，整体重量分布经过配重优化，锤头部分占总重量的70%左右，重心落在锤头靠近敲击面的位置，挥动时的惯性力集中在敲击端，可有效降低长时间作业的手部疲劳感。在实际应用中，这款手锤可覆盖家装木工的构件钉装、建筑现场的模板固定、设备维保过程中的小型销钉敲击、零部件轻度整形、废旧构件拆除时的起钉作业等多个场景，结构上没有多余的复杂构件，后期维护简单，木柄出现磨损或断裂时可快速更换同规格木柄，锤头部分只要敲击端面没有出现严重凹陷、羊角结构没有出现裂纹，即可长期使用。建模过程中，对锤头的锻造圆角、安装锥孔的锥度、木柄的握持曲面都做了精准的参数化还原，每个结构特征都对应实际加工的工艺要求，

　　比如锤头的所有棱边都做了R1以上的圆角处理，既符合锻造工艺的脱模要求，也避免使用过程中锐边划伤操作人员；羊角部分的弯曲弧度经过力学仿真验证，起钉时的应力集中位置做了加厚处理，可承受最大1500N的起钉力不会出现断裂变形。
