三星C7智能手机整机结构三维数模

　　在消费电子结构设计领域，手持通讯终端的整机数模搭建是结构工程师入门阶段必须熟练掌握的典型项目，这类产品的结构设计逻辑直接关联用户握持手感、内部器件堆叠效率、整机可靠性等核心指标，本次呈现的三星C7整机结构数模，完整还原了量产机型的全部结构细节，可作为同尺寸直板智能手机结构设计的参考基准。从实际应用场景来看，这类直板大屏智能手机的结构设计需要兼顾多场景使用需求：日常单手握持操作时，机身侧边弧度、边角R角的处理直接决定长时间握持的压感舒适度，数模中机身侧边采用微弧收边设计，配合整机7.2毫米的厚度，在单手握持时拇指可覆盖屏幕约三分之二的操作区域，符合多数成年用户的握持操作习惯；放置于桌面等平面时，

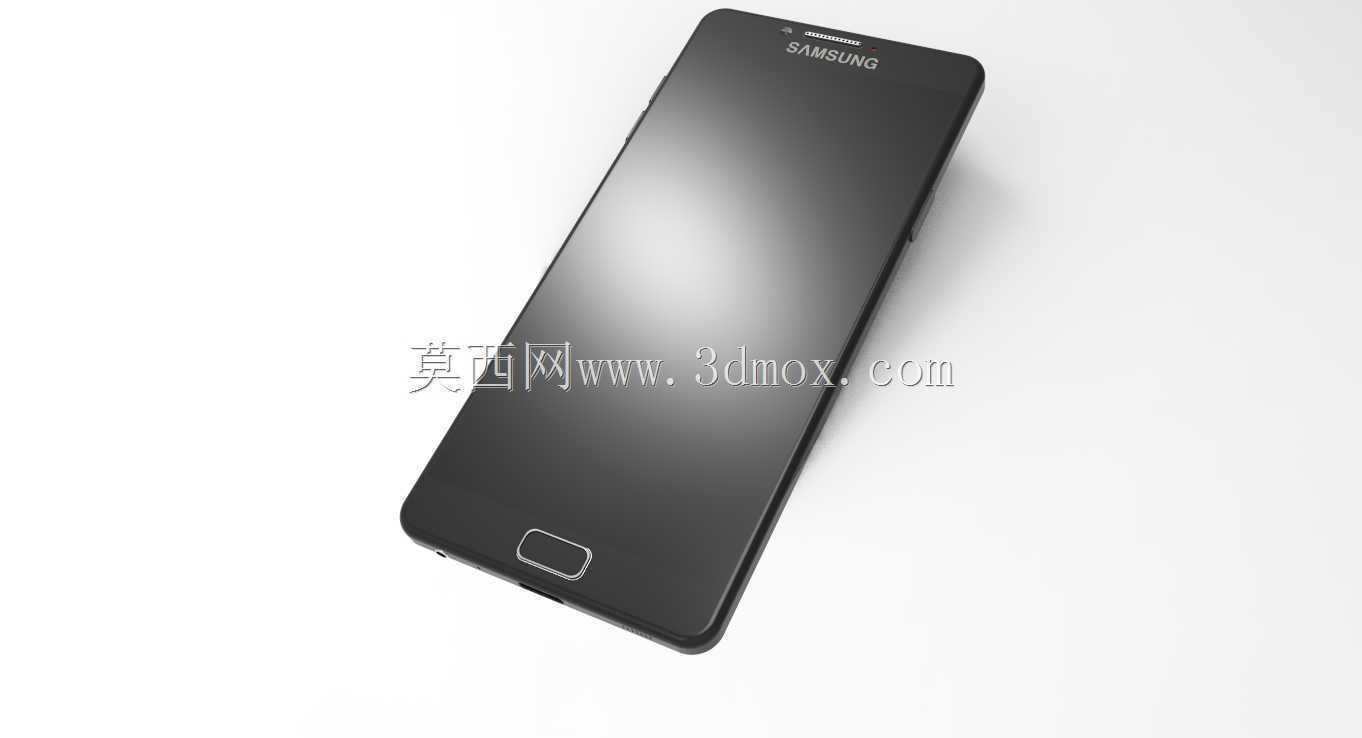

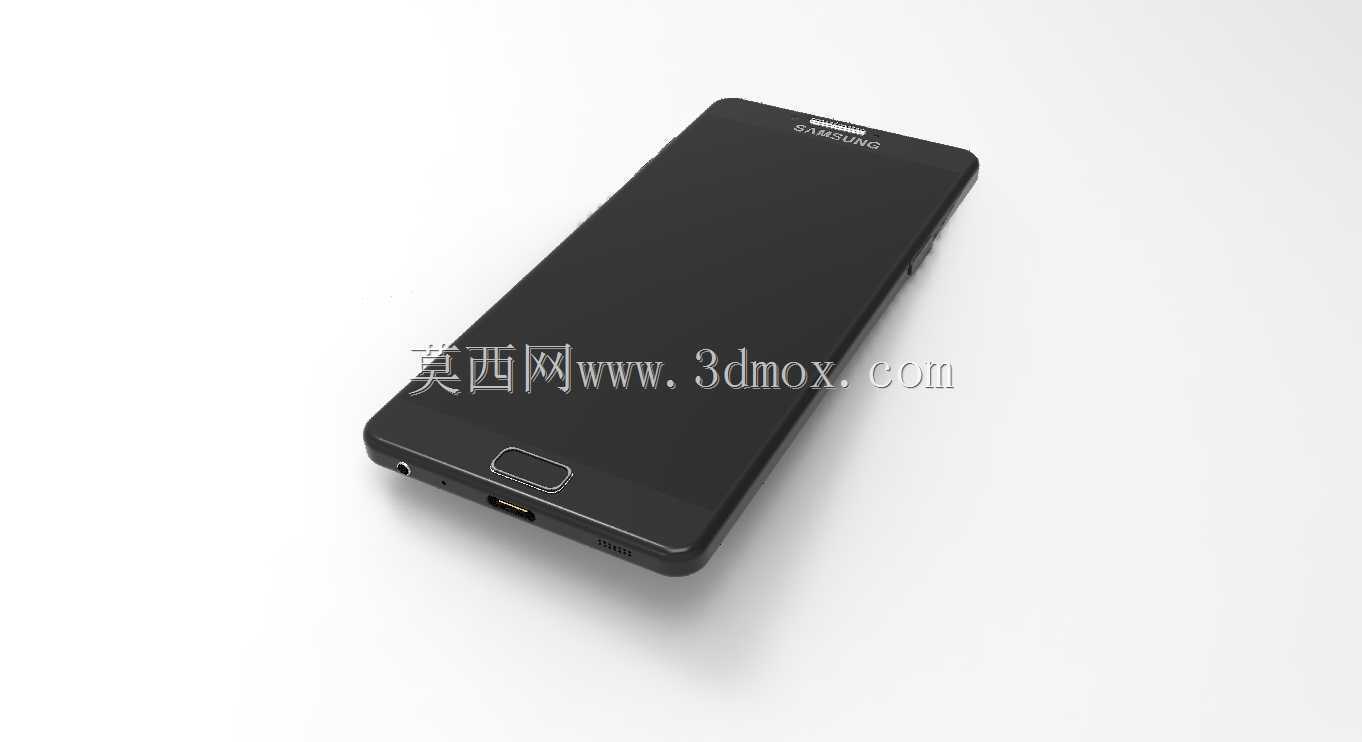

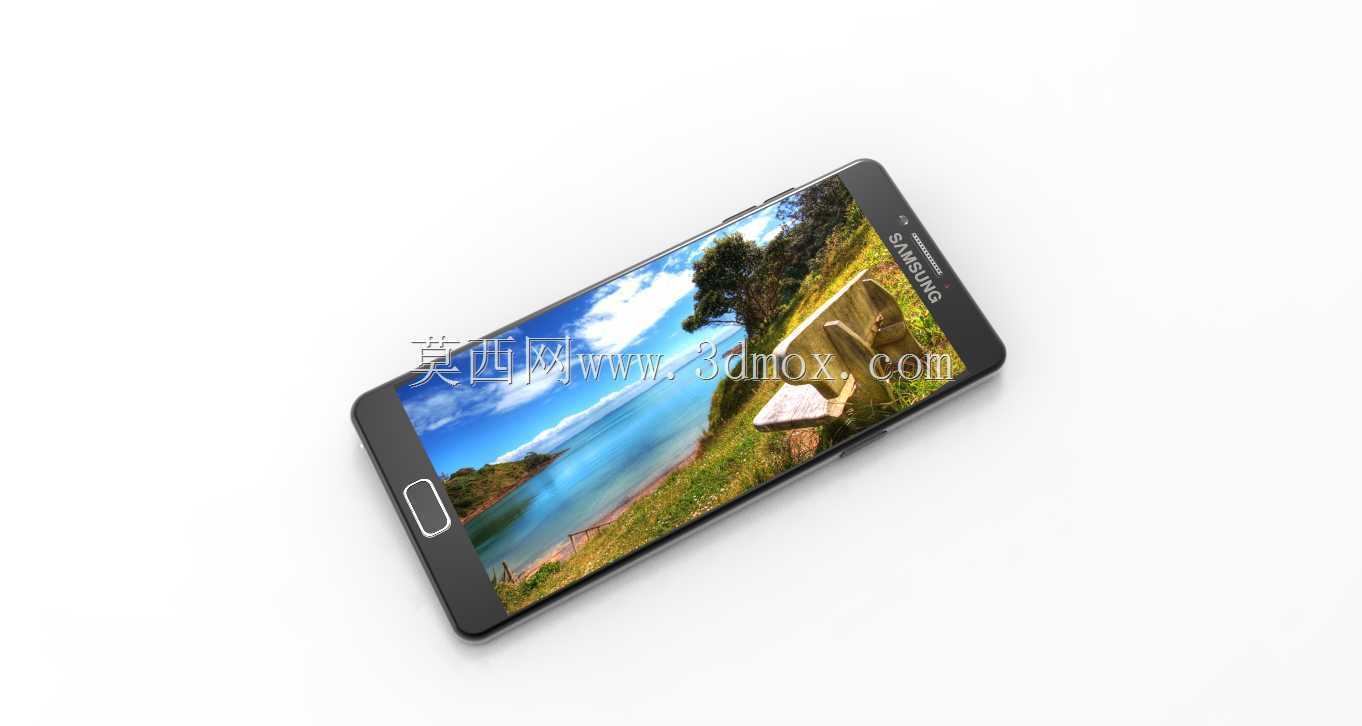

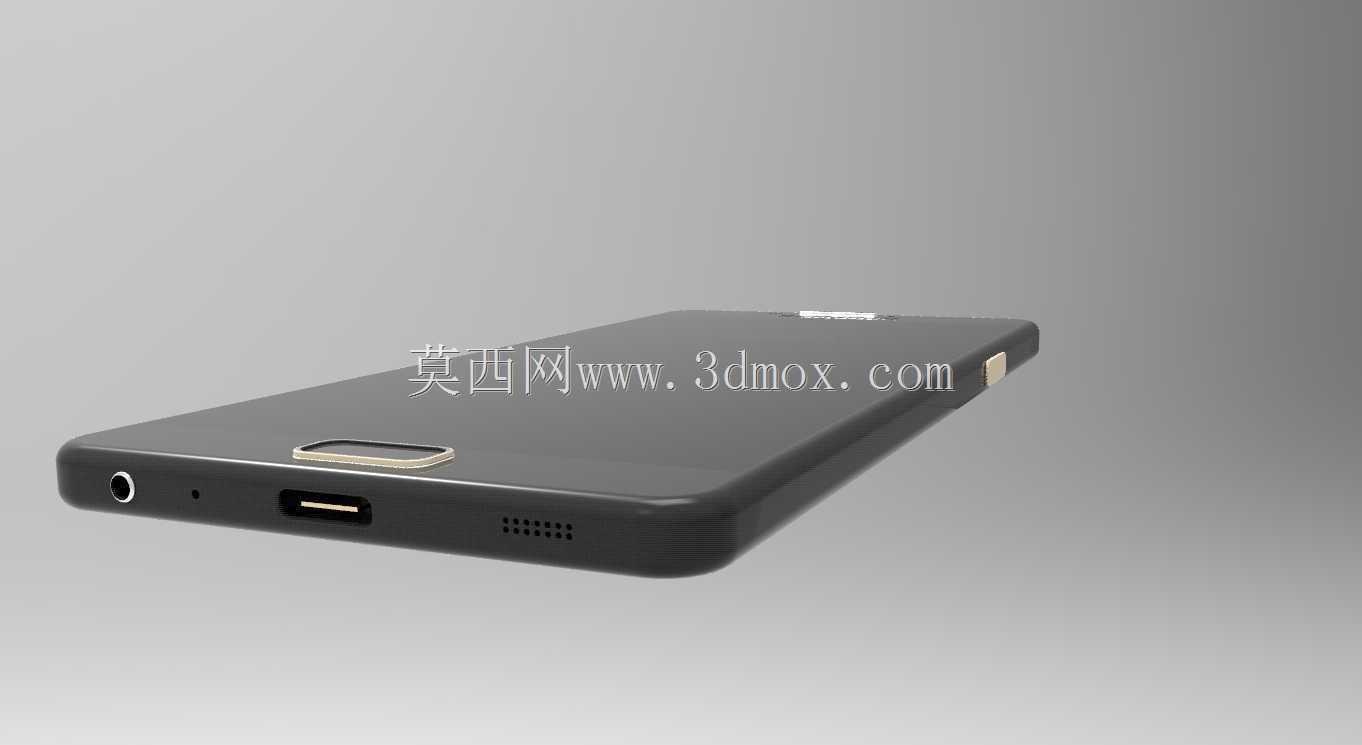

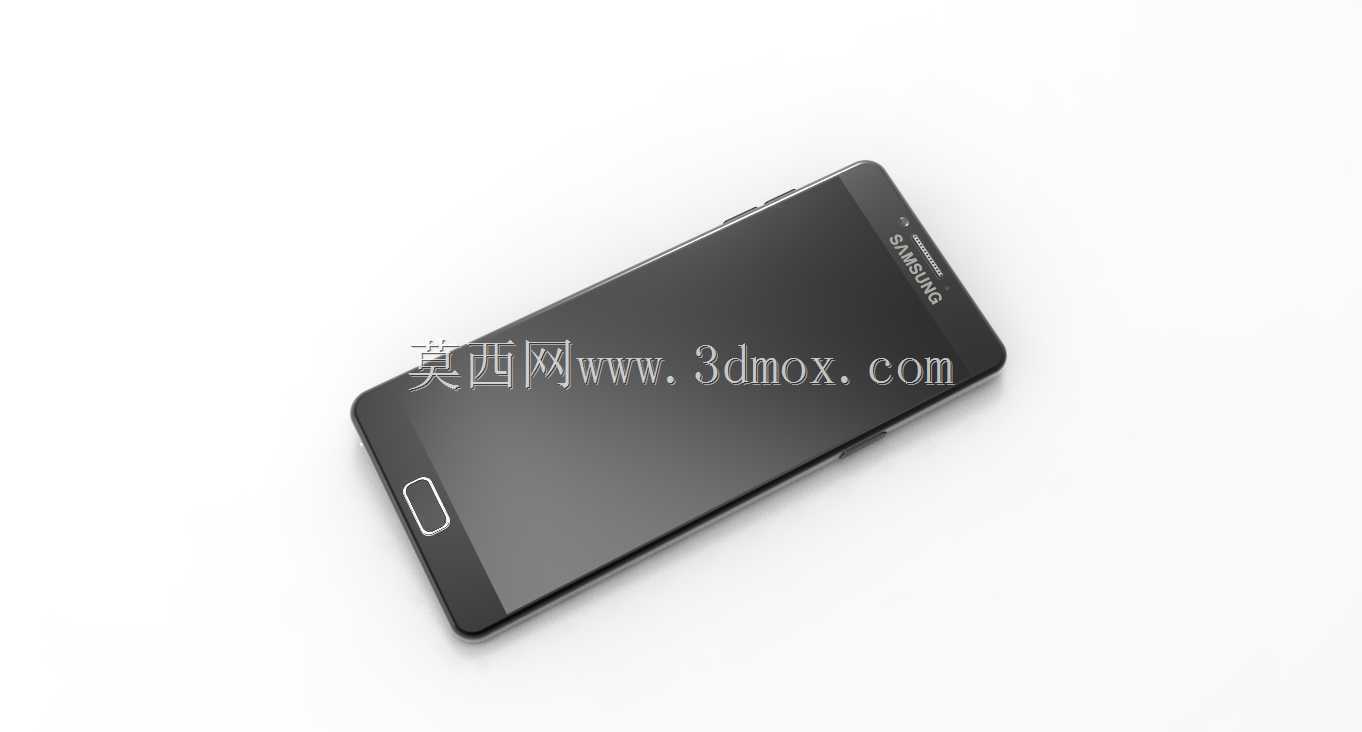

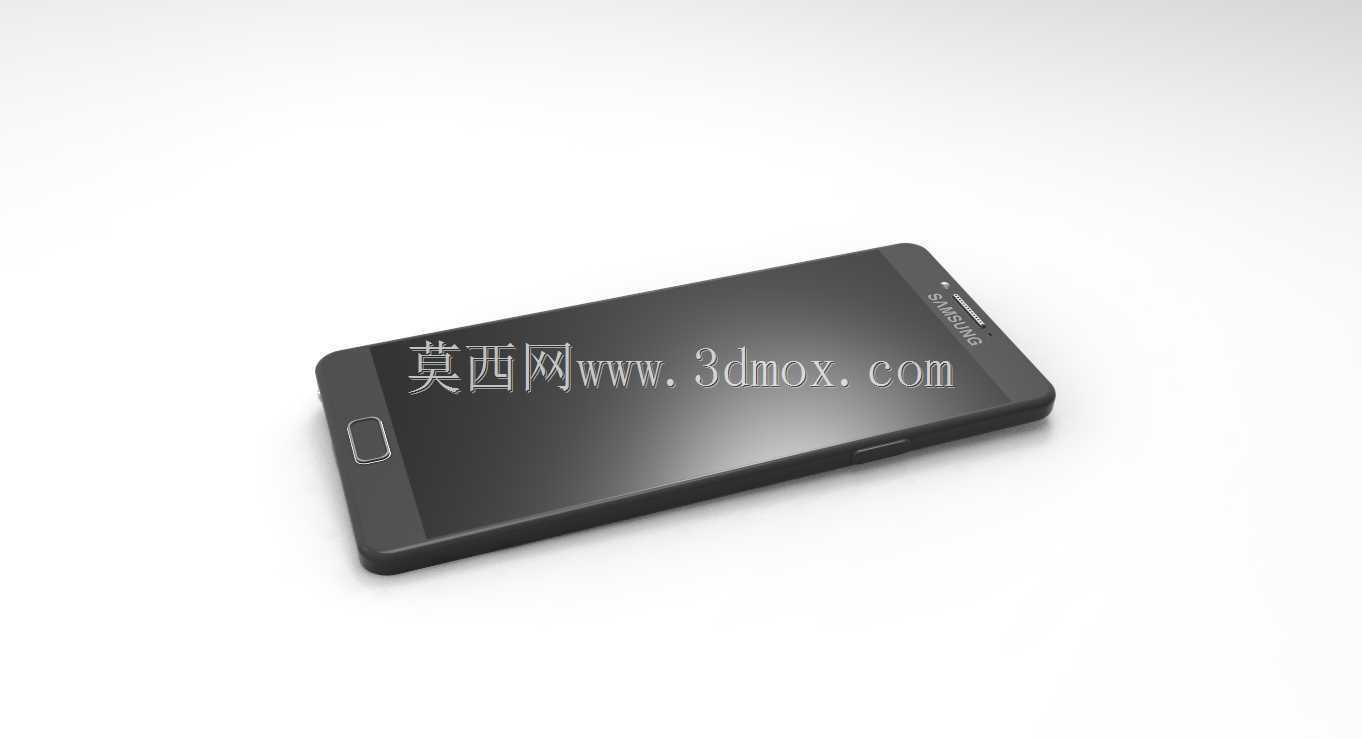

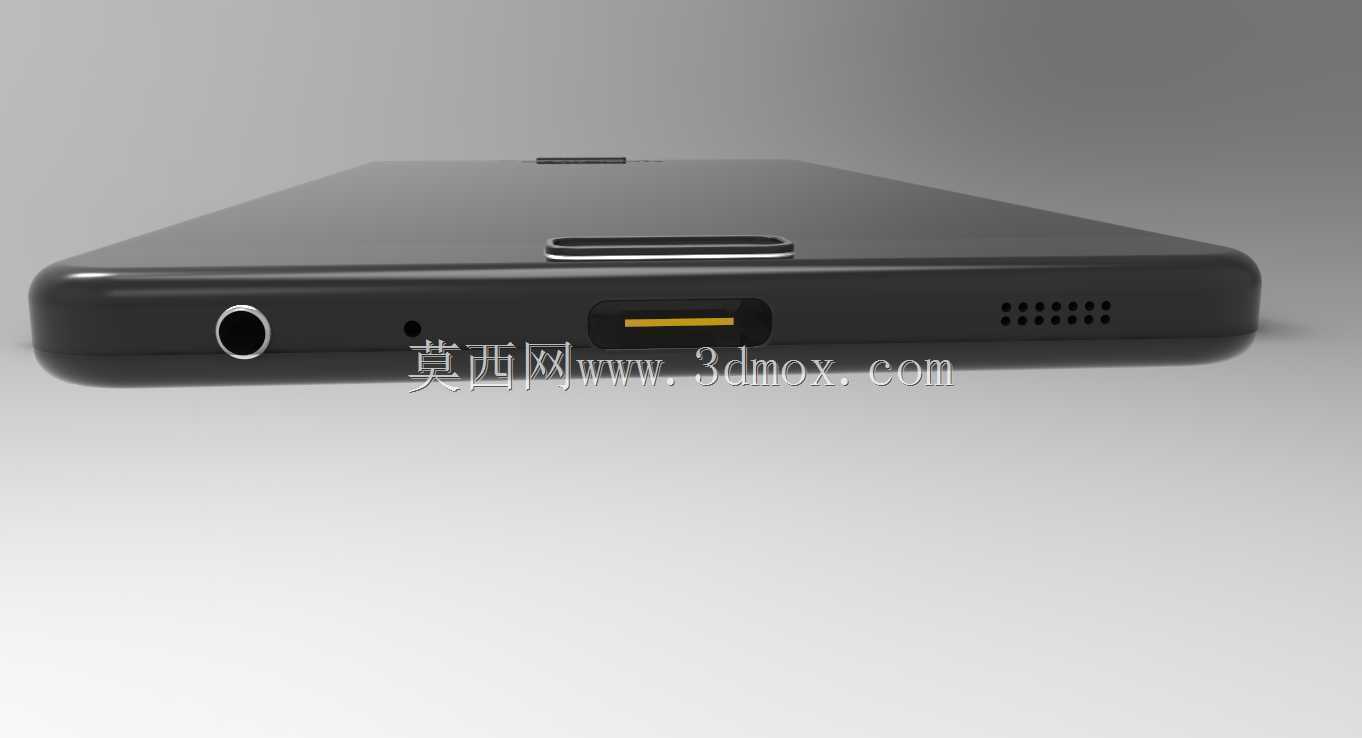

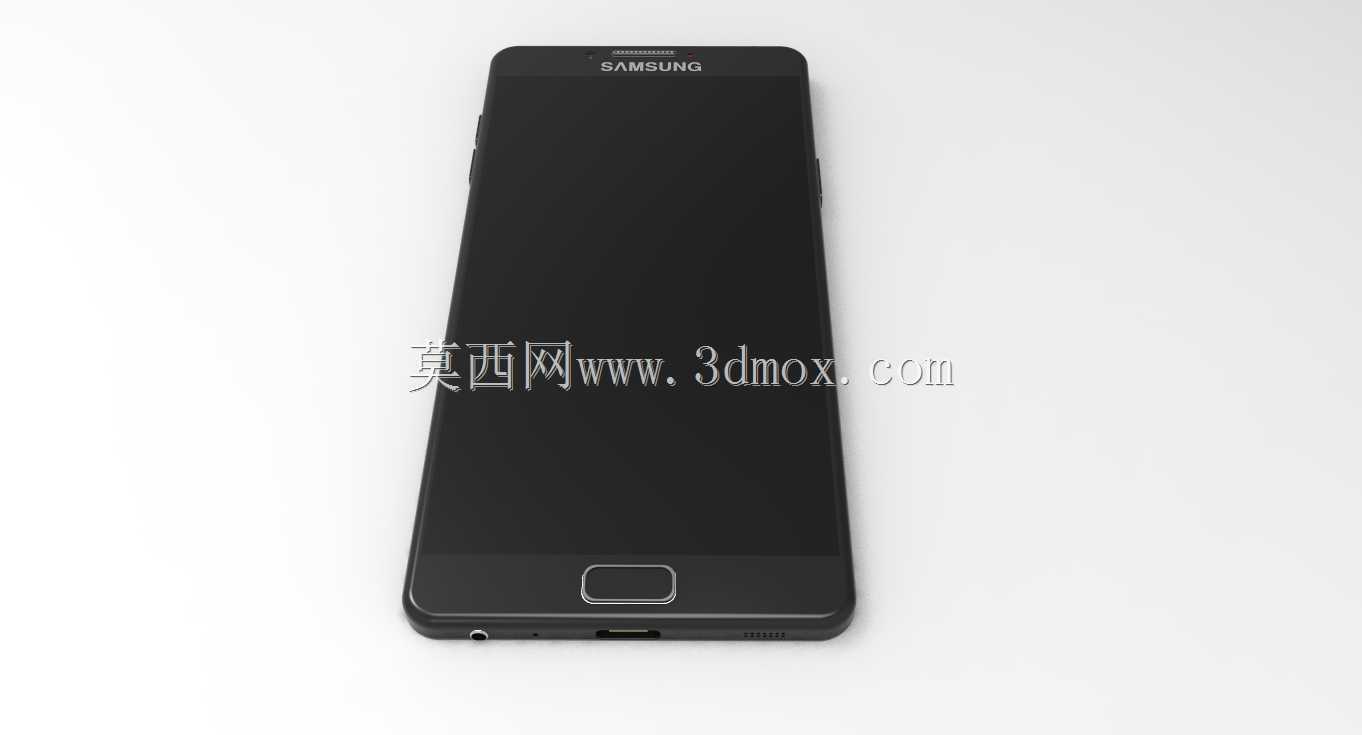

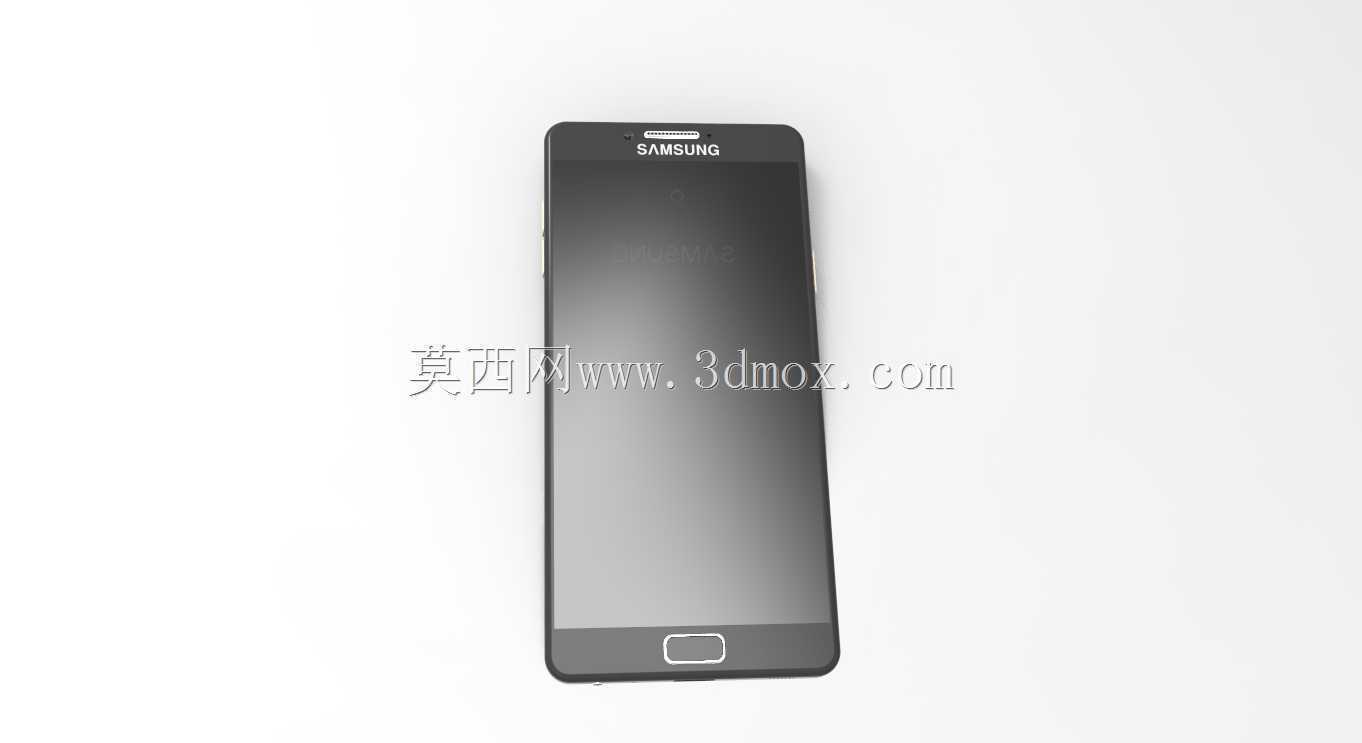

　　机身底部的平整边框设计可保证整机放置平稳，不会出现晃动翘边问题，同时底部预留的耳机接口、数据充电接口的位置，也兼顾了插线使用时的线缆走向，避免线缆弯折过度影响使用寿命。从产品功能特性对应的结构设计来看，该机型正面搭载5.7英寸显示屏，屏幕分辨率为10801920，数模中完整还原了屏幕总成与前壳的装配间隙，屏幕边缘采用2.5D弧面玻璃过渡，与中框的衔接处做了0.1毫米的台阶差控制，既可以避免玻璃边缘直接磕碰受力，也能保证手指滑动过屏幕边缘时的顺滑触感；正面下方的实体指纹识别按键，数模中还原了按键的浮动行程空间，按键与前壳开孔的单边间隙控制在0.05毫米，既保证按键按压无卡滞，也能避免灰尘进入机身内部；机身顶部的听筒开槽、

　　前置摄像头开孔位置，都严格按照量产机型的位置关系还原，开孔边缘的倒角处理也在数模中有所体现，可直接用于验证前壳装饰件的装配匹配度。从内部结构设计思路来看，该机型采用三段式内部堆叠方案，上部为主板区域，中部为电池仓，下部为副板与扬声器区域，数模中预留的内部空间边界可直接用于适配同尺寸的主板、电池、摄像头模组等通用器件，中框采用金属材质结构设计，四周预留的天线断点位置，也符合金属机身手机的天线设计要求，可避免金属中框对通讯信号的屏蔽影响；机身侧边的按键开孔、SIM卡托开孔位置，都做了对应的防水胶圈预留槽，可满足基础的生活防水设计要求。从外形尺寸与安装边界来看，该机型整机外形尺寸为156.677.2*6.8毫米，所有外部接口的位置、

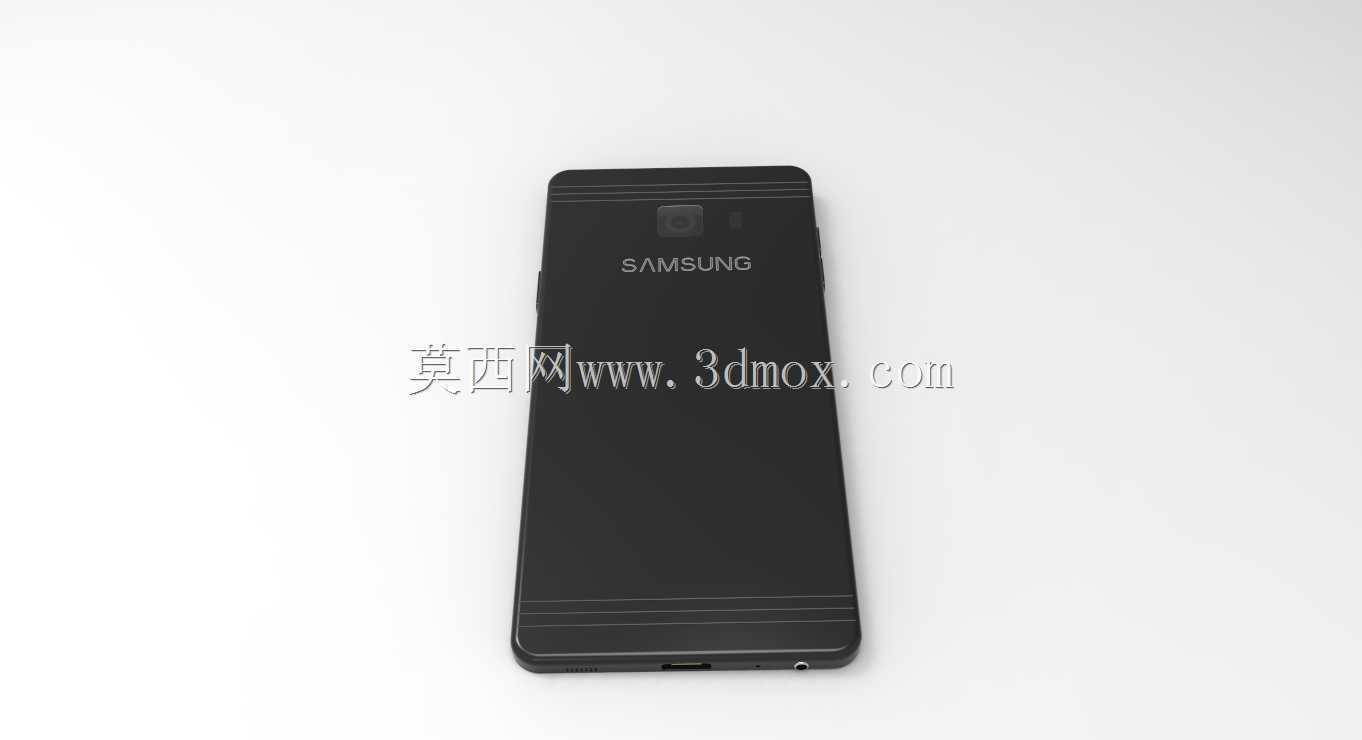

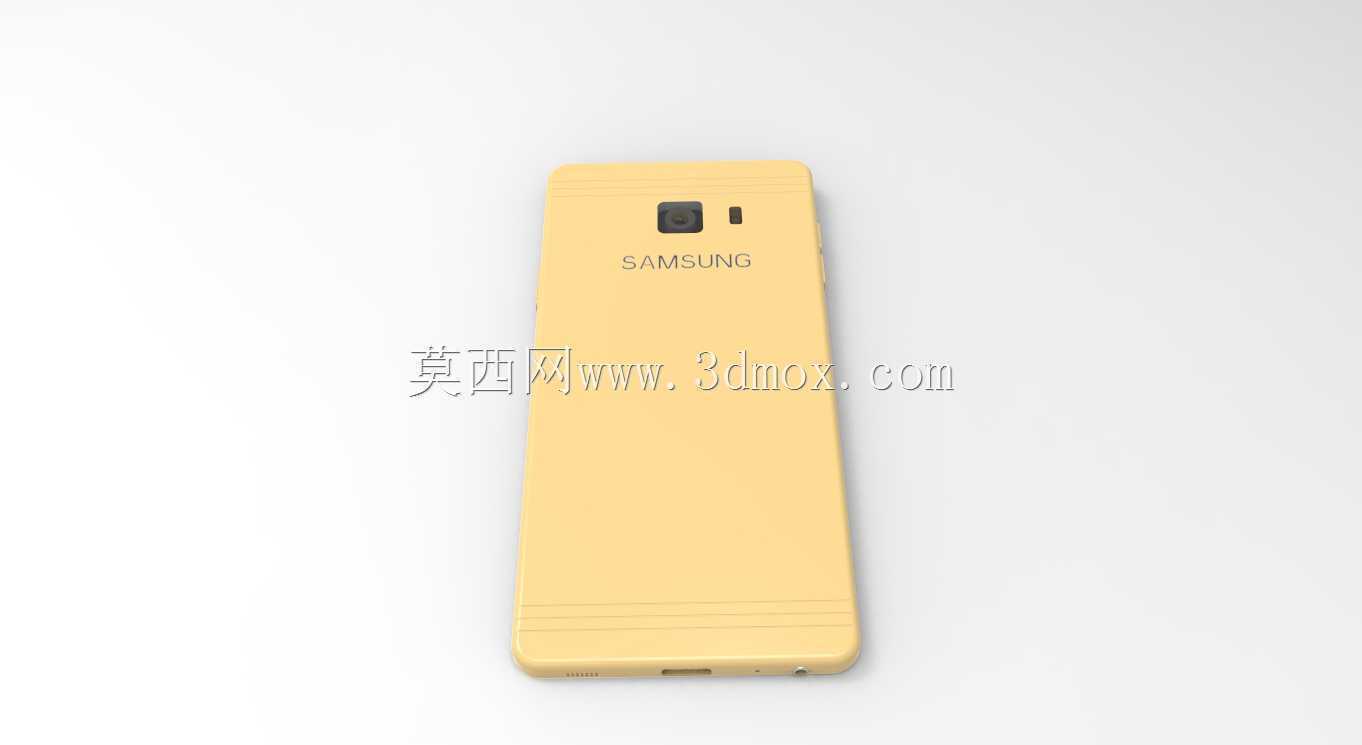

　　尺寸都严格按照量产机型1:1还原，在做配套的手机保护壳、贴膜、桌面支架等周边配件设计时，可直接调用该数模进行配合间隙验证，无需再手动测绘真机尺寸；数模中机身背部的摄像头凸起高度、闪光灯位置，也可用于验证背部配件的避让设计，避免出现配件安装后顶住摄像头、遮挡闪光灯的问题。对于结构设计从业者来说，这类成熟量产机型的整机数模，可帮助快速理解消费电子类产品的堆叠逻辑、公差配合要求、人机工程设计要点，在做同类型产品设计时，可直接参考其壁厚设计、筋位布置、卡扣位置等成熟结构方案，减少设计验证阶段的试错成本；在做三维建模练习时，也可通过还原这类曲面较多、细节丰富的产品，提升曲面建模、装配约束、工程图导出的实操能力。
