起重作业用弧形承重吊钩结构设计

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、仓储重型货位堆垛这类常规起重作业场景里，吊钩是直接承接载荷、连接起升钢丝绳与被吊物的核心受力构件，它的结构合理性直接决定吊装作业的安全冗余，哪怕是钩身弧度的微小偏差、截面尺寸的细微不足，都可能在满载起升时出现应力集中，引发不可逆的结构变形甚至断裂风险。这款吊钩的设计没有采用市面上常见的直柄加弯钩的简化结构，而是从受力传递路径出发做了优化：顶部的吊环孔做了加厚翻边处理，孔壁的圆弧过渡完全匹配常用卸扣的接触弧度，避免起升过程中卸扣与孔壁出现硬点接触，把局部挤压应力分散到整个孔壁接触面，不会因为长期反复吊装出现孔壁磨损失圆的问题。钩身的弧形段没有用等截面设计，

　　而是根据有限元应力云图的分布做了变截面处理，在钩身与吊环连接的根部、钩尖向内弯曲的承重段这两个应力集中最高的位置，适当加大了截面厚度，而在应力水平较低的钩身中段，在保证安全系数的前提下适当缩减截面尺寸，既控制了构件自身重量，不会给起升机构增加额外的无效载荷，又能保证满载甚至1.25倍动载测试时，各位置的应力都低于材料许用应力值。从安装边界来看，这款吊钩适配市面上绝大多数中小吨位桥式起重机、汽车吊的起升机构末端连接尺寸，顶部吊环孔的内径可以穿过额定载荷匹配的标准卸扣，不需要额外做转接件就能直接和钢丝绳索具、吊装带连接；钩尖位置做了向内的小角度收边，搭配配套的防脱卡簧使用时，哪怕吊装过程中出现索具轻微滑动，也不会从钩口位置滑脱，

　　能有效规避斜拉歪吊时的脱钩风险。实际作业过程中，吊钩需要频繁承受起升瞬间的动载冲击、吊装过程中的小幅摆动载荷，还有不同角度起吊时的偏载作用力，所以设计时特意在钩身的弧形过渡位置做了大圆角处理，没有任何直角锐边，既不会在挂取吊装带、钢丝绳时割伤索具表面，也能避免锐边位置的应力集中问题。很多现场使用的简易吊钩容易出现钩身开口被拉大变形的问题，本质是钩口位置的抗弯截面模量不足，这款吊钩在钩口的开口宽度设计上，严格匹配对应吨位常用索具的挂取需求，不会做过大的开口导致钩身抗弯能力下降，同时在钩尖位置做了局部加厚，哪怕长期承受索具的向外撑力，钩口的变形量也能控制在标准允许的范围内，不会出现索具滑出的隐患。从建模的细节来看，

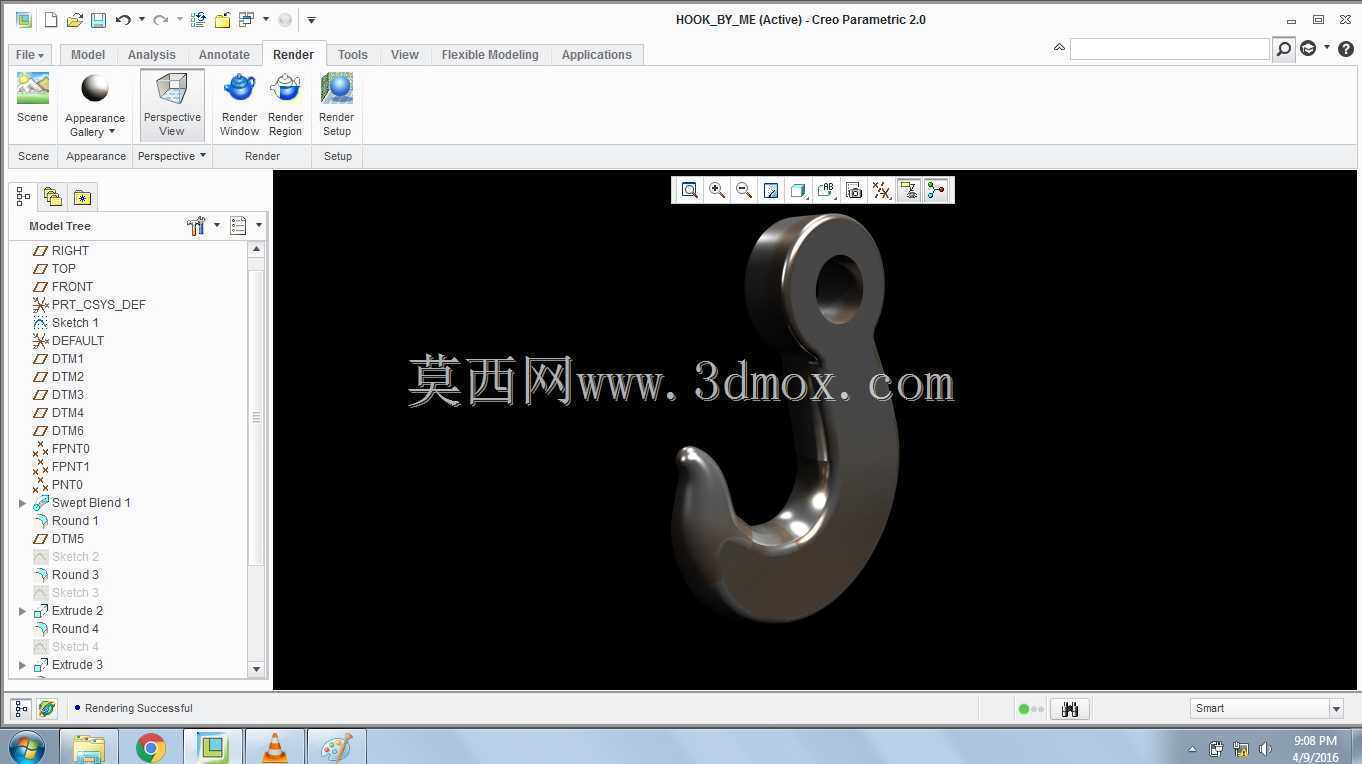

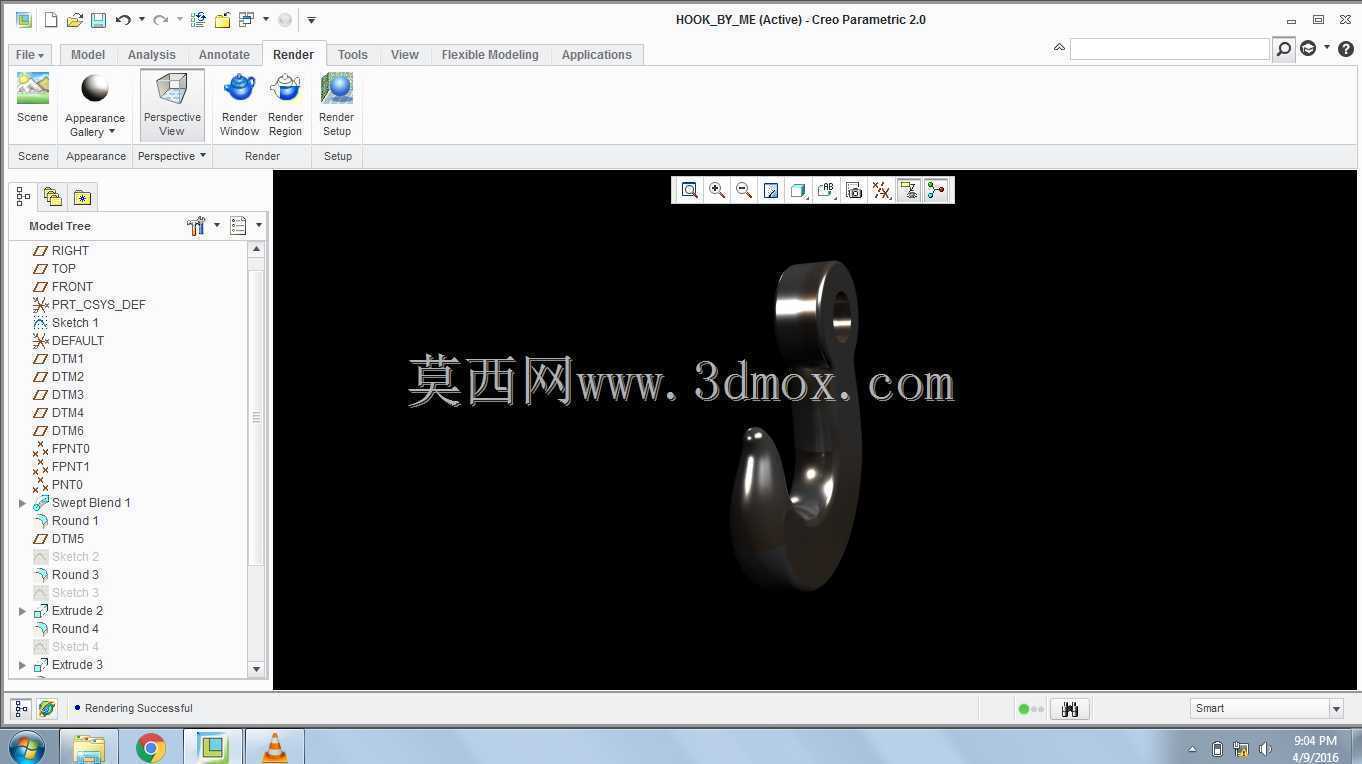

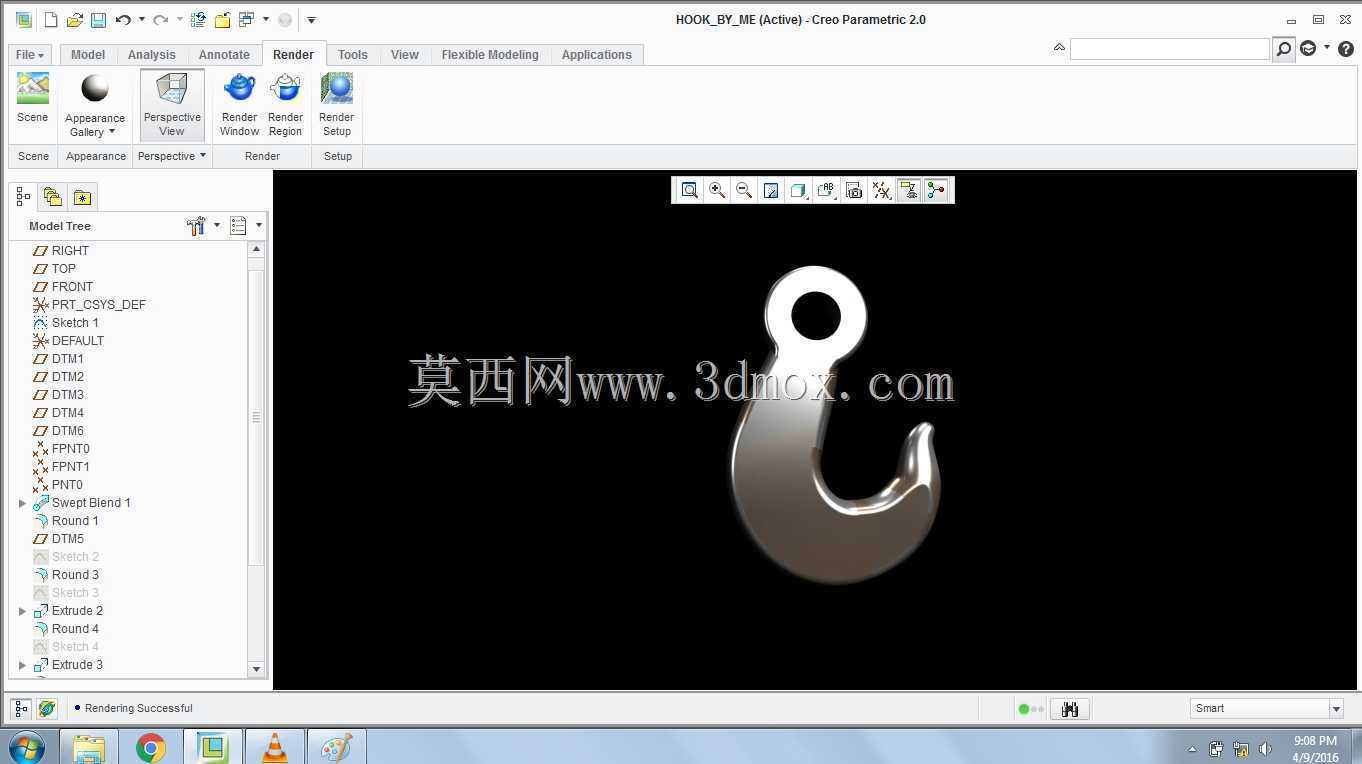

　　整个吊钩的所有曲面都做了G2连续过渡，没有生硬的拼接面，不管是后续做铸造工艺的模具拆分，还是做锻造毛坯的数控加工，都能直接提取曲面生成刀路，不需要额外做曲面修补；模型的所有倒角、圆角尺寸都符合机械加工的工艺要求，没有出现无法加工的负角或者过小圆角，拿到模型后可以直接导入工艺软件做生产前的工艺模拟。在不同的应用场景里，这款吊钩的适配性也做了充分考虑：车间内吊装模具、重型机床部件时，它的光滑钩身不会刮伤工件的加工表面；港口吊装散货网兜时，大弧度的钩身可以同时挂入多根吊索，不会出现吊索挤在一处受力不均的问题；基建现场吊装钢结构构件时，加厚的根部截面能承受构件翻转时的瞬时冲击载荷，不会因为瞬时过载出现结构损伤。很多设计人员做吊钩建模时容易忽略索具的活动空间，要么钩身内部空间过小，挂取两根以上吊索时会出现挤压，要么内部空间过大导致钩身整体尺寸超标，这款吊钩的内部弧形空间经过反复校核，在保证挂取对应吨位额定数量索具的前提下，尽可能压缩了钩身的整体外形尺寸，不会因为吊钩自身过长占用过多的起升高度空间，对于车间净空高度有限的室内吊装场景，能有效提升有效起升高度，拓展设备的作业范围。
