半护目眼罩三维结构设计作品

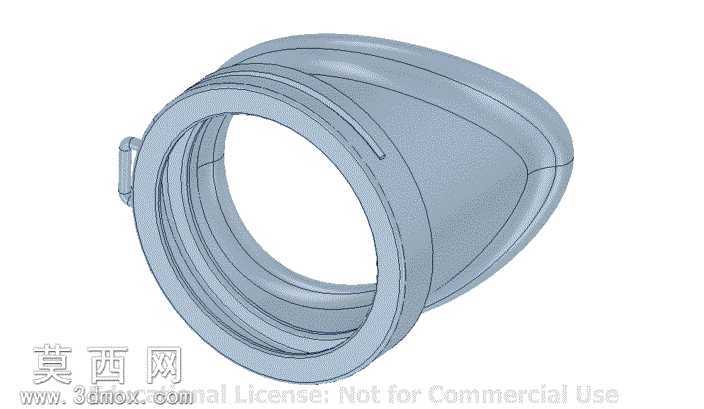

该半护目眼罩三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先围绕眼部贴合的人机工学轮廓进行曲面构建，首先绘制眼罩与光学设备衔接端的环形安装基准，通过多段样条曲线勾勒出贴合人体眼周轮廓的外缘曲面，利用曲面放样、边界混合等建模命令完成主体罩体的顺滑过渡，保证罩体从安装端到贴合端的壁厚均匀一致，避免出现应力集中的薄壁或厚壁区域。模型的环形安装端设计有多道环形卡槽结构，用于和对应光学观测设备的目镜端实现卡接定位，侧边设置的小型挂耳结构用于连接绑带或固定挂绳，满足使用过程中的佩戴固定需求。建模时对所有过渡棱边都做了圆角处理，既避免尖锐棱边造成的佩戴不适感，也让整体曲面的光影过渡更加自然流畅。材质设定上，主体罩体采用半透明哑光软质塑胶材质，渲染时调整材质的粗糙度、透明度参数，模拟软质硅胶或柔性PVC的真实质感，既可以阻挡侧面杂光进入观测视野，也能保证接触眼周时的柔软贴合度；安装端的环形卡槽区域材质硬度略高于主体罩体，保证卡接装配时的结构强度，避免频繁拆装造成的结构变形。结构设计上充分考虑实际使用场景，罩体的内轮廓预留了足够的眼周活动空间，不会压迫眼球或睫毛，曲面弧度贴合不同人群的眼周骨骼起伏，能够有效减少外部杂光从罩体与面部的缝隙处渗入，提升光学观测时的视野纯净度。整体模型的曲面连续性达到G2级别，没有出现曲面褶皱、破面等建模缺陷，所有结构特征都做了拔模角度处理，满足后续注塑生产的工艺要求，既可以作为光学观测设备的配套配件结构参考，也可用于防护类眼部用品的结构设计验证，通过渲染调整不同的光照角度，可以清晰展现罩体的壁厚分布、卡槽结构细节以及挂耳的连接强度设计，完整呈现半护目眼罩从结构构思到可落地生产的全流程设计逻辑。
