带散热翅片结构的水冷式换热装置

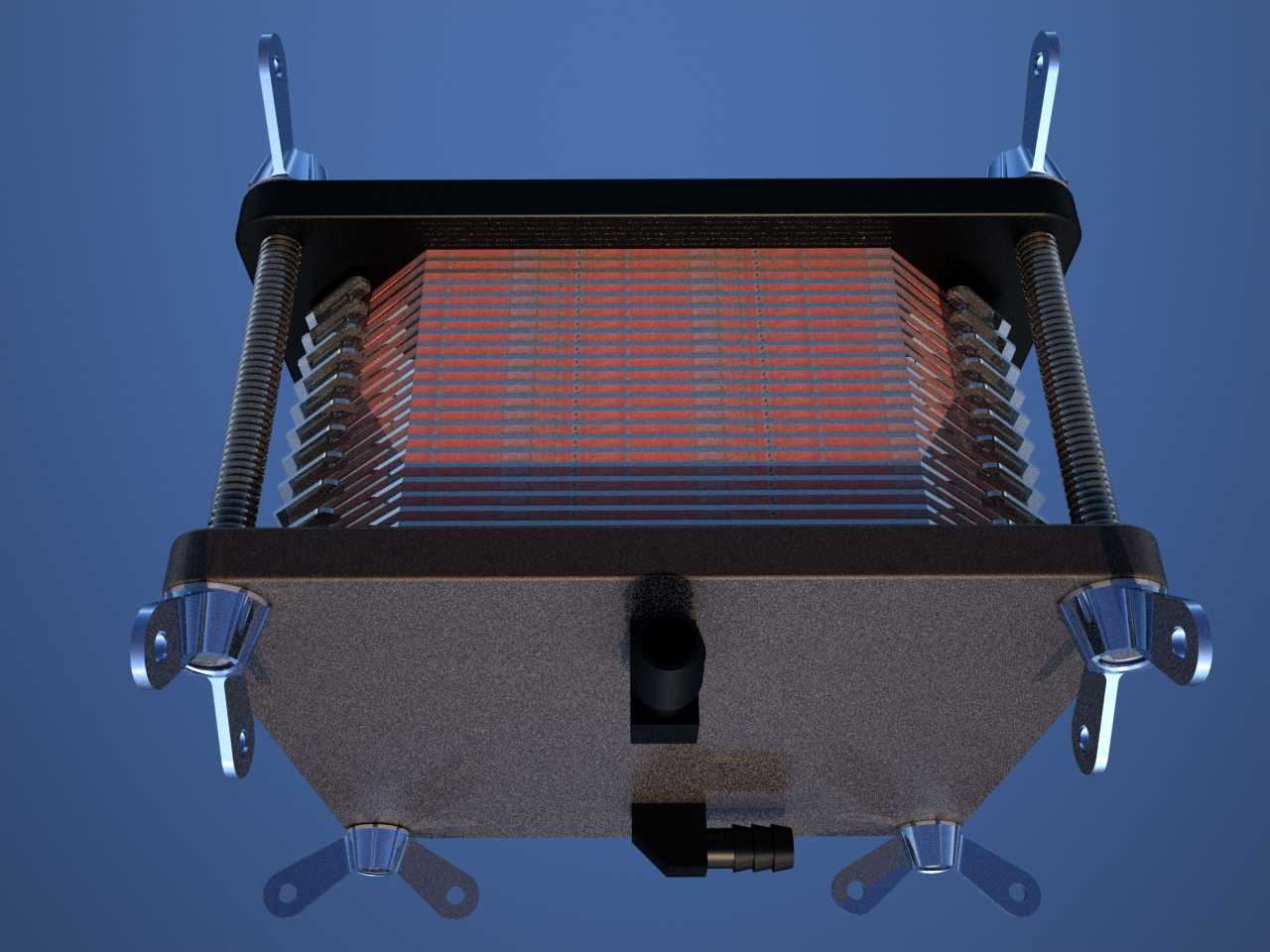

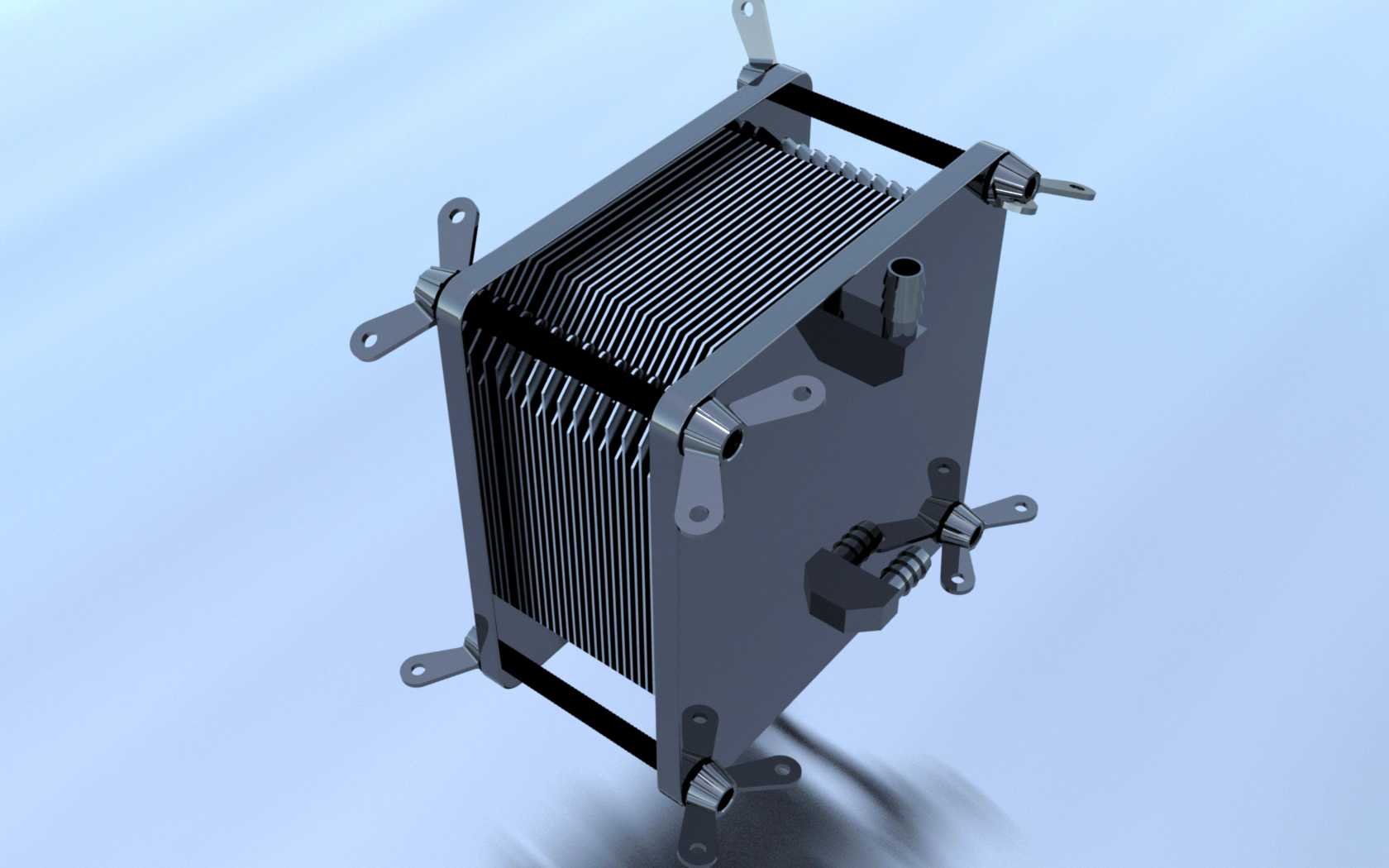

　　在中小功率流体换热回路、小型动力单元温控系统、紧凑型电子设备散热工位中，这类带密集翅片的水冷换热装置是热管理回路里的核心换热部件，区别于常规管壳式换热器的大体积设计，该结构通过翅片拓展空气侧换热面积，配合内部流道的冷却液循环，实现小空间内的高效热量置换。从结构设计逻辑来看，该装置主体采用板翅式芯体架构，两侧端板集成了流体进出接头，接头采用外螺纹快接结构，可直接匹配常规水冷回路的软管或硬管连接，密封面预留了O型圈安装槽，能在0.1-0.6MPa的常规水冷系统压力下实现无泄漏密封，适配绝大多数民用及工业级低压水冷循环场景。芯体部分的翅片采用等间距平直翅片排布，翅片厚度控制在0.1-0.2mm区间，翅片间距根据散热功率需求做了匹配设计，

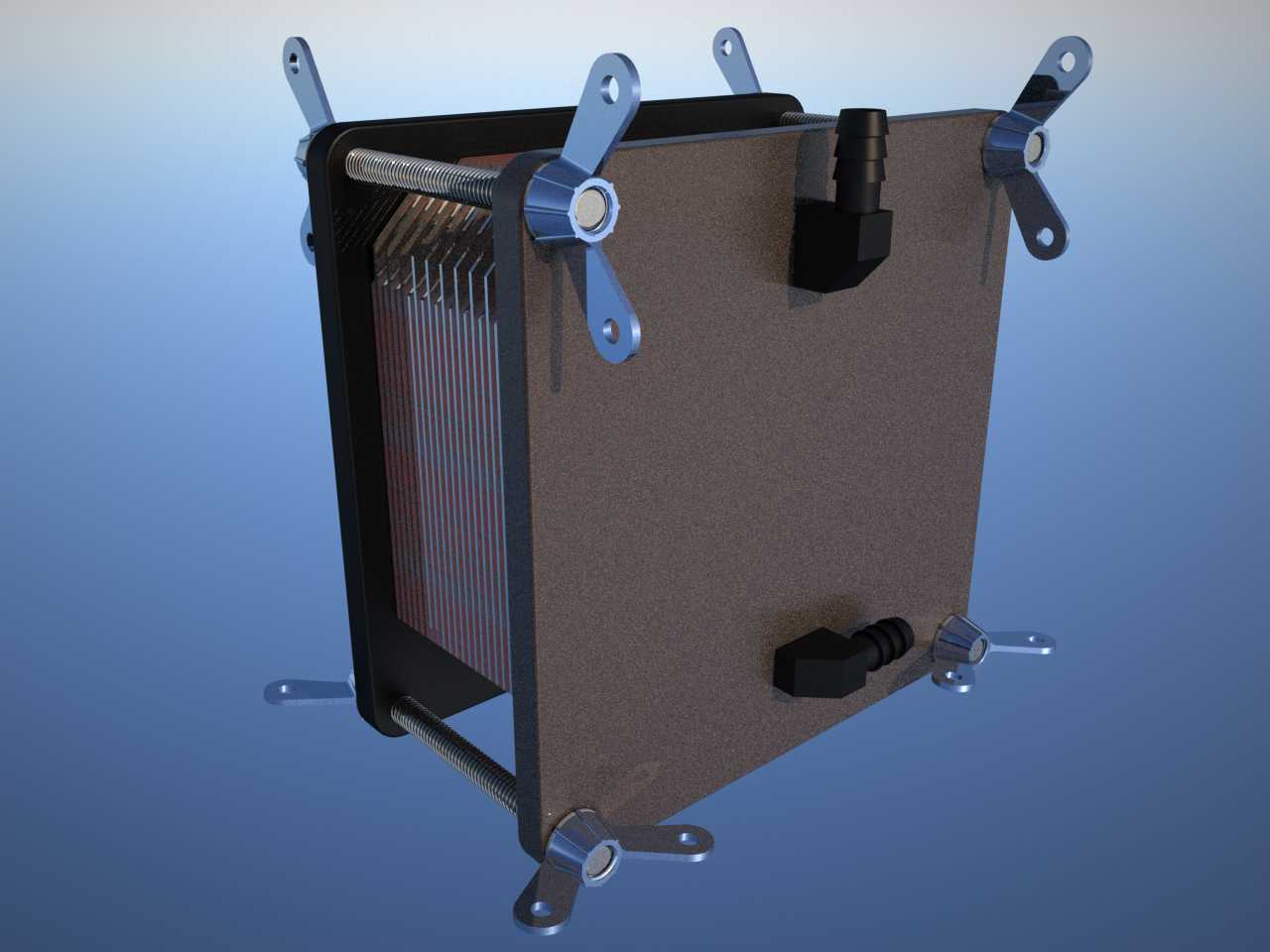

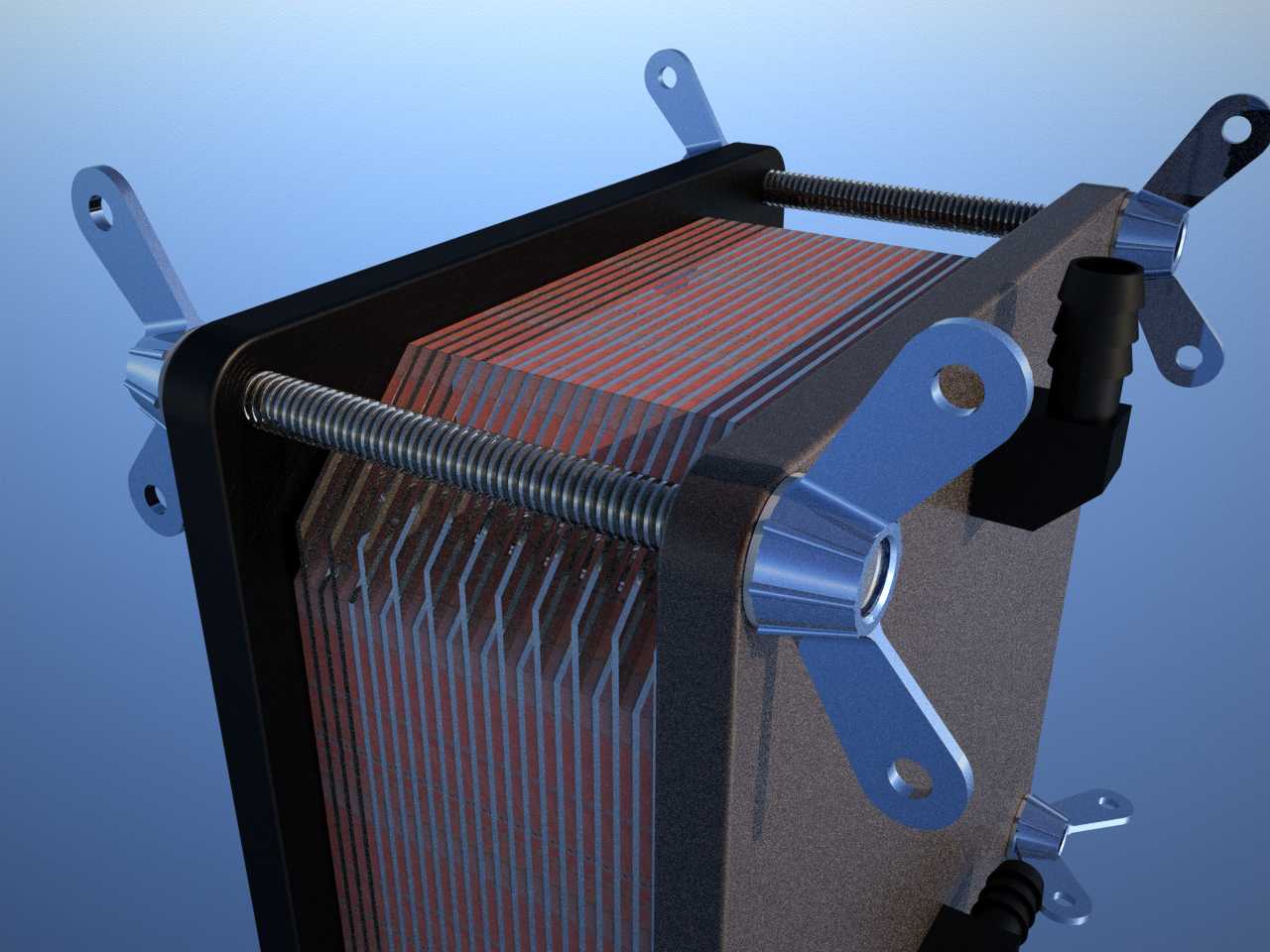

　　既保证空气流通时的风阻处于合理区间，又能最大化拓展换热接触面积，空气流经翅片间隙时，可快速将冷却液携带的热量带出，实现热交换过程。安装结构上，装置四周分布了带安装孔的固定吊耳，吊耳与端板采用一体化折弯或焊接固定，安装孔位做了沉台处理，可适配M4-M6规格的固定螺栓，安装时可根据工位布局选择水平或垂直固定方式，固定后整体结构的抗振动性能满足移动设备、固定式机柜等多场景的使用要求，不会因常规工况振动出现翅片变形或接头松动问题。端板上除了流体接头外，还预留了温度传感器安装位，可直接拧入PT100等常规温度检测探头，实时监测进出液温度，方便温控系统做流量调节，无需额外在管路上加装检测接头，减少了回路的泄漏点。从安装边界来看，

　　该装置整体外形为方正立方体结构，无外凸的不规则结构，安装时仅需预留对应尺寸的通风空间，进出液接头位于同一侧端板，管路排布时无需绕接，可大幅缩减管路长度，降低回路流阻。设计过程中针对翅片与端板的连接做了工艺优化，采用钎焊工艺实现翅片与流道板的完全贴合，避免接触热阻影响换热效率，同时所有边角做了圆角过渡处理，避免安装维护时划伤操作人员。在实际应用中，该类换热装置可匹配小型氢燃料电池堆、激光发生器温控回路、小型伺服电机散热系统、紧凑型工控机柜散热等场景，当循环冷却液采用乙二醇水溶液时，可在-10℃到80℃的环境温度区间稳定工作，换热功率可覆盖1-5kW的散热需求，相比同功率的铝制管片式换热器，体积可缩小30%左右，重量降低25%，

　　非常适合对安装空间、设备重量有严格要求的应用场景。结构建模时，针对翅片部分做了参数化设计，可根据不同的散热功率需求快速调整翅片间距、翅片高度以及芯体整体尺寸，端板上的接头位置、吊耳安装孔位也可根据实际安装工位做灵活调整，无需重新搭建整体架构，能大幅缩短同系列产品的改型设计周期。需要注意的是，该结构的翅片部分壁厚较薄，安装维护时需避免硬物磕碰翅片，防止翅片倒伏堵塞通风通道，影响换热效率，流体回路中需加装精度不低于50μm的过滤器，避免杂质堵塞内部流道，造成换热效率下降或流阻升高。
