卧式壳程双接管筒体式换热构件

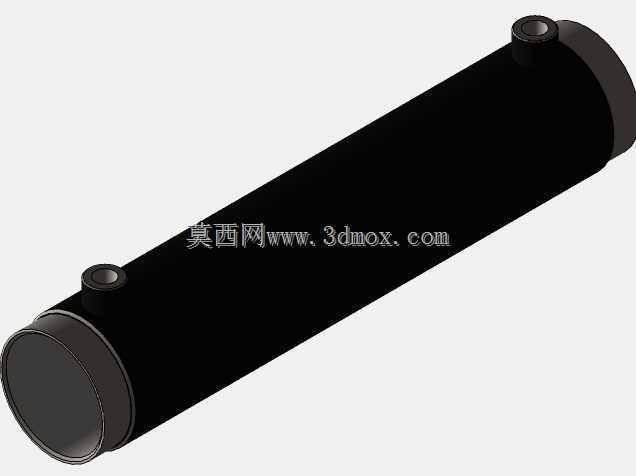

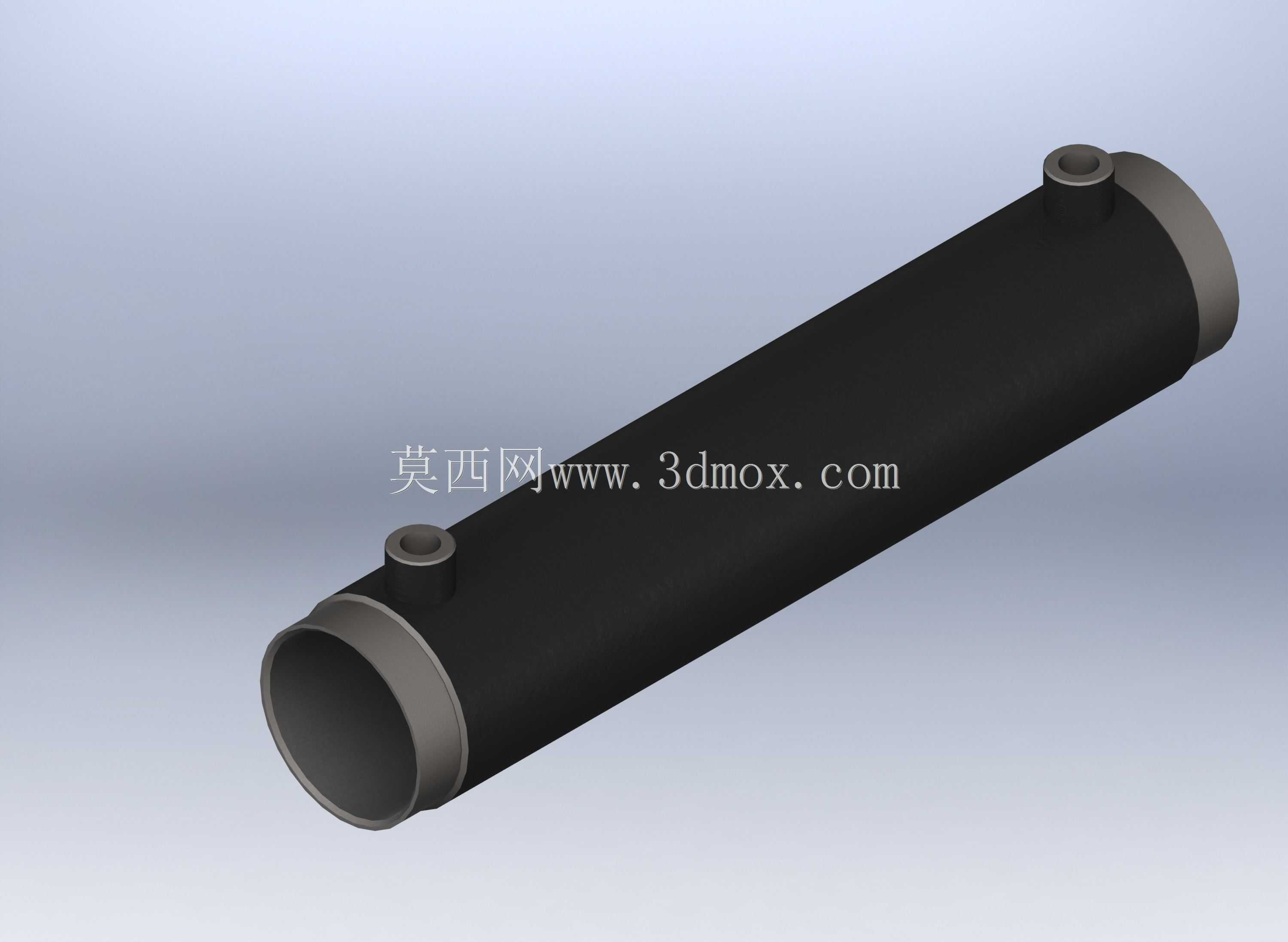

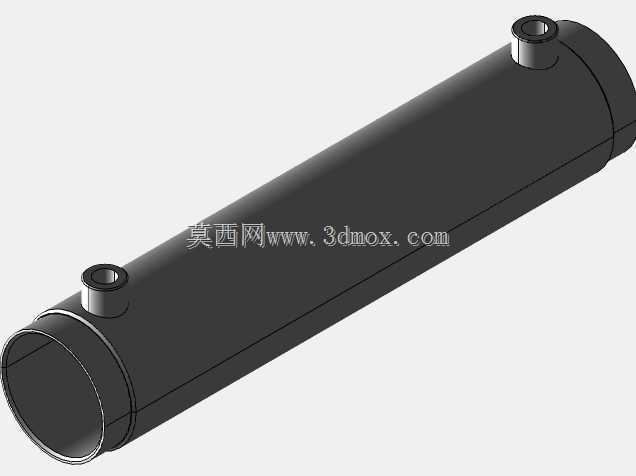

　　在化工流体换热、暖通空调水系统、小型工艺介质温控回路这类需要实现两种介质热量传递的场景里，这类卧式布置的筒体构件是管壳式换热单元的核心承压外壳部分，日常运行时承担着容纳壳程流体、固定内部换热管束、对接外部管路的核心作用，区别于立式换热筒体，卧式结构更适配安装空间高度受限、需要预留管束抽装检修空间的车间现场，很多中小型工艺线的循环水冷却、溶剂冷凝工位都会用到同结构的构件。从功能特性来看，该筒体采用等径直筒结构，两端预留法兰对接边，可通过法兰连接端盖或者管板组件，筒身设置的两个径向凸台接管，分别对应壳程流体的进出口，运行时壳程流体从一个接管进入筒内，在筒壁与内部换热管束的外表面之间形成流道，与管束内流动的另一种介质完成热量交换后，

　　从另一个接管流出，两个接管沿筒身轴向错开布置，能避免壳程流体出现进出短路，提升换热流程的有效长度，减少流体滞留死区。设计阶段首先要考虑的是承压边界的完整性，筒壁厚度根据壳程额定工作压力、工作温度下的材料许用应力计算确定，保证长期运行下不会出现蠕变或者承压变形，两端的法兰边做了加厚翻边处理，一方面是提升法兰连接时的密封面刚度，避免螺栓预紧后法兰面翘曲导致介质泄漏，另一方面翻边结构也能和内部管板的定位台阶配合，降低装配时的同轴度找正难度。筒身的两个接管采用凸台一体结构设计，相比焊接式外接短管，一体凸台能减少焊缝数量，降低压力边界的泄漏风险，凸台的内孔直径根据壳程设计流量匹配，保证流体进出时的流速控制在合理区间，避免流速过高造成筒壁冲蚀，

　　或是流速过低导致换热效率下降，接管的端部也预留了管螺纹或者法兰连接的加工余量，方便现场对接不同规格的外部工艺管路。从安装边界来看，该筒体为长圆柱卧式结构，安装时需要搭配两个鞍式支座支撑，支座的布置位置要避开筒身的两个接管，同时要满足筒体的挠度要求，避免长筒体在自重、内部介质重量以及管束重量的共同作用下出现过度弯曲，影响两端管板的密封性能；筒体的整体长度要和内部换热管束的有效长度匹配，两端法兰的螺栓孔分布圆直径、密封面尺寸要和配套的端盖、管板完全一致，保证装配时的互换性，筒身接管的伸出高度要满足外部管路安装时的操作空间，避免扳手等工具无法完成管路螺母的紧固作业。实际建模过程中，要重点控制筒体内壁的圆柱度误差，

　　因为内部换热管束的折流板外径是和筒体内径配合的，如果圆柱度超差，会导致折流板安装时出现卡滞，或是折流板与筒壁之间的间隙过大，造成壳程流体短路，影响换热效率；两个接管的轴线要保证与筒体轴线垂直，同时两个接管的轴线要处于同一平面内，避免现场对接管路时出现错位，产生额外的装配应力；两端法兰的密封面要做平面度处理，保证密封垫片受压均匀，减少运行时的泄漏概率。这类构件在实际选型时，还要根据壳程介质的腐蚀特性选择对应的筒体材料，普通水系统工况可以采用碳钢材质做防腐处理，有腐蚀性介质的工况则需要采用不锈钢或者衬里结构，不同材质下的筒壁厚度计算值会有差异，建模时可以通过参数化调整壁厚、接管间距、筒体长度等参数，快速适配不同换热功率、不同流量的工况需求，减少重复建模的工作量。
