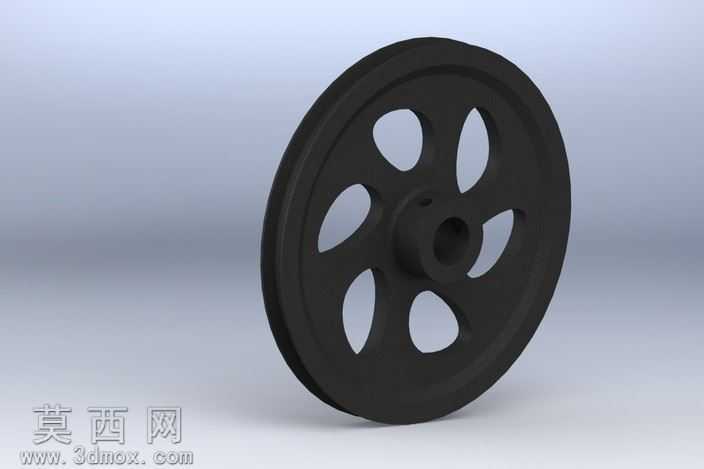

铸铁A型带25mm轴孔皮带滑轮三维模型

本模型为传动用铸铁皮带滑轮，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循机械传动零件的设计规范，精准还原滑轮的各项结构特征。模型主体为圆盘式轮体结构，轮缘部分设计有适配A型皮带的环形凹槽，凹槽的截面弧度、深度与宽度均按照A型皮带的标准尺寸进行参数化设定，可保证皮带安装后贴合紧密，运行过程中不易出现滑脱、跑偏问题，保障传动过程的稳定性。轮辐部分采用六孔镂空式结构设计，六个水滴形镂空孔沿轮体周向均匀分布，该结构在保证轮体整体结构强度、满足传动受力要求的前提下，有效降低了轮体自身重量，减少传动过程中的转动惯量，降低动力损耗，同时也节省了铸件的原材料用量，符合工业零件轻量化、经济性的设计思路。轮毂部分为中心带轴孔的凸台结构，轴孔直径设定为25毫米，孔壁与轴的配合尺寸按照公差标准进行预留，轮毂侧面设计有顶丝孔，可通过紧固件实现滑轮与传动轴的周向固定，避免传动过程中滑轮与轴发生相对转动，保证扭矩的有效传递。材质设定方面，模型整体赋予铸铁材质，渲染过程中调整材质的粗糙度、金属度参数，还原铸铁零件表面哑光深灰的质感，同时添加细微的铸造表面纹理，让模型视觉效果更贴近真实工业铸件的状态。建模过程中对轮缘、轮辐、轮毂的衔接位置做了合理的圆角过渡处理，既符合铸造工艺的脱模要求，避免铸件出现应力集中问题，也让模型的结构过渡更加自然流畅。整体模型结构完整，尺寸参数符合通用机械传动的设计标准，可用于传动机构的装配模拟、运动仿真以及相关机械设计的方案展示，能够直观呈现A型皮带滑轮的结构特点与装配关系。
