iPhone5分体式木质保护壳结构设计

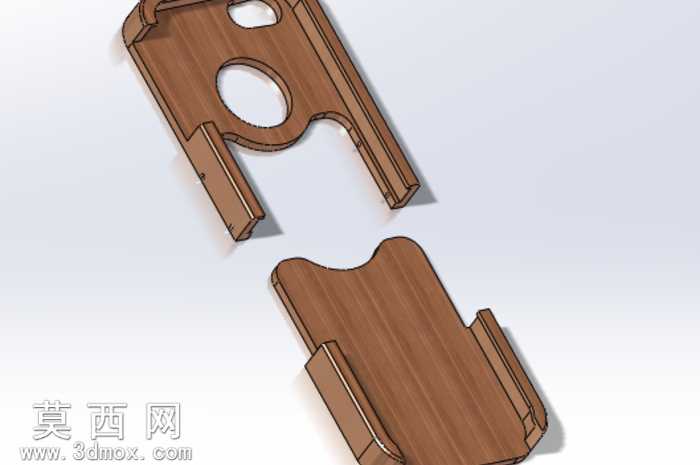

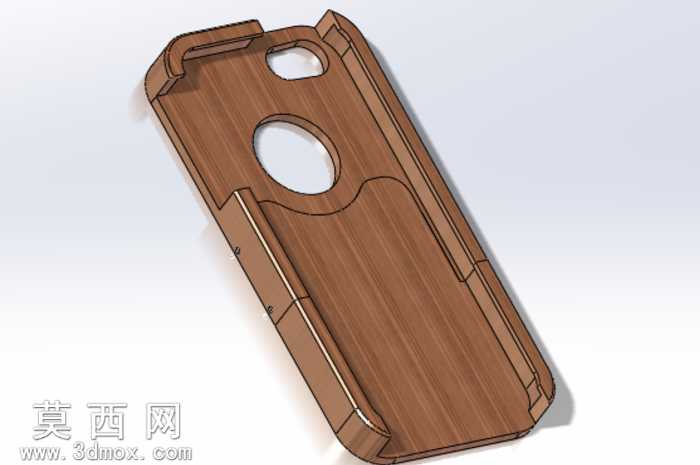

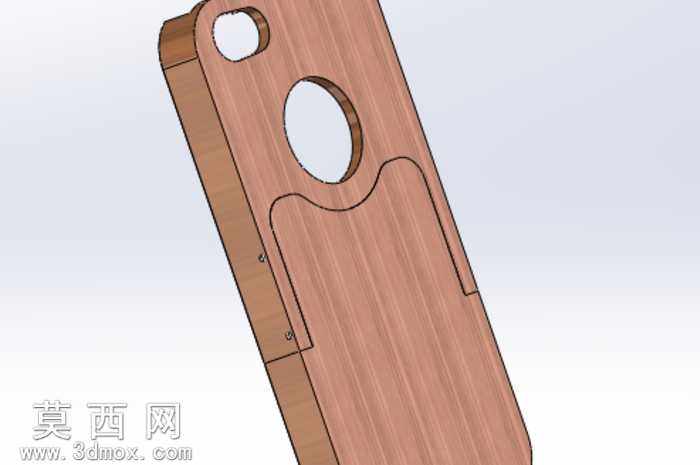

本作品为适配iPhone5的分体式木质手机保护壳三维设计，建模阶段围绕真机的精准尺寸展开，先通过逆向测绘获取iPhone5机身的轮廓弧度、侧边按键位置、摄像头与闪光灯开孔坐标、底部接口区域尺寸等核心参数，确保壳体与机身的装配公差控制在合理范围，避免出现安装松动、按键对位不准的问题。模型采用两片式分体拼接结构，区别于传统一体式木质壳难安装、易开裂的缺陷，上下两片壳体通过侧边的嵌入式卡位结构实现扣合，拼接缝沿机身侧边弧度自然过渡，既保证了装配后的结构整体性，又大幅降低了木质壳体安装时的受力断裂风险。材质设计上选用胡桃木纹理作为外观表现，在三维软件中通过调整木纹贴图的走向、凹凸贴图参数模拟真实实木的肌理质感，边缘位置做了圆角过渡处理，还原实木打磨后的温润触感，同时避免尖锐边缘划伤手部或剐蹭衣物。结构细节上，背部预留了对应iPhone5摄像头与品牌标识的圆形开孔，开孔边缘做了下沉式倒角处理，避免日常使用中磨损镜头镜片；侧边对应音量键、电源键的位置做了精准的避让槽，不影响按键的按压反馈；顶部与底部的开口完全匹配耳机孔、充电接口、麦克风与扬声器的位置，不会干扰手机的正常功能使用。设计过程中充分考虑木质材料的加工特性，所有壁厚保持均匀一致，避免因厚薄不均导致CNC加工时出现变形，拼接卡位的尺寸经过反复调整，既保证扣合后的连接强度，又不会因过盈量过大导致木质壳体撑裂。整体设计兼顾了实木材质的自然质感与手机保护壳的实用功能，在提供基础防刮、防摔保护的同时，保留了木质材料独有的视觉与触觉体验，两片式的结构设计也为木质手机壳的量产加工提供了更具可行性的方案，模型的所有曲面都经过连续性检查，无破面、无重叠面，可直接导入加工编程软件生成CNC加工刀路，也可用于3D打印制作原型验证装配效果。
