星球大战欧比旺光剑剑柄三维结构设计

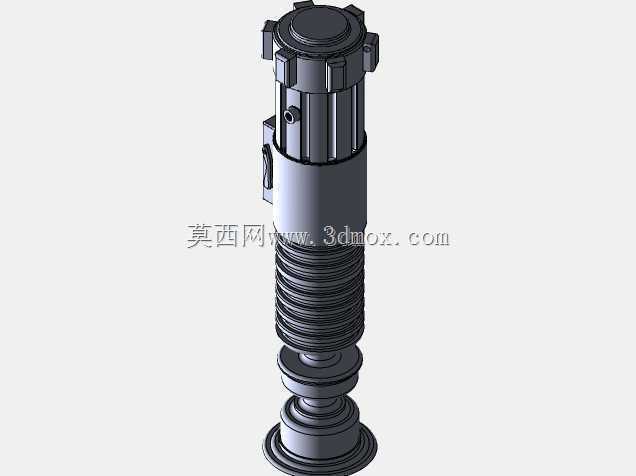

　　本次呈现的光剑剑柄结构，还原自经典科幻IP中欧比旺所使用的手持光剑握持部件，从结构设计逻辑来看，该部件作为手持类影视道具的核心承载结构，首先需要满足手持握持的人机工程要求，整体柱形结构的分段式设计，对应不同功能区域的布局划分。从实际应用场景出发，这类结构一方面可用于影视道具的实体复刻制作，为cosplay活动、主题展陈、影视周边开发提供精准的结构参考，另一方面也可作为手持柱状握持类产品的结构设计参考样本，拆解其分段式装配、表面防滑结构的设计思路。

　　从功能特性层面拆解，该剑柄整体采用多段同轴装配结构，顶部区域为功能按键与端盖锁紧结构，周向分布的凸台结构一方面起到端盖防松的限位作用，另一方面也可作为顶部区域的防滑受力点，方便使用者在佩戴手套的场景下快速旋开端盖进行内部构件的调整与维护。中部握持区域采用多圈环形凹槽的滚花类防滑结构，区别于常规网纹滚花，这种等距环形凸棱的设计，既能够在轴向握持时提供足够的周向摩擦力，避免挥动手臂时剑柄从手中滑脱，同时环形槽的加工难度更低，在实体复刻时无论是采用机加工还是3D打印工艺，都能获得更好的成型质量，减少后期表面处理的工作量。

　　设计思路上，整个剑柄遵循同轴分层装配的逻辑，所有零件均沿中心轴线排布，无偏心结构，这种设计的优势在于装配时无需额外调整同轴度，仅靠各段的止口定位即可完成整体组装，大幅降低装配难度。侧面设置的嵌入式按键结构，按键表面与剑柄外圆柱面基本齐平，仅保留微小的按压行程，这种设计能够避免使用过程中按键被意外剐蹭触发，同时也能保持整体外观的完整性，不会因为突出的按键破坏柱形结构的流畅感。靠近尾部的逐级收窄结构，一方面适配手掌握持时的虎口贴合弧度，让握持时的受力点更贴合手掌自然形态，长时间握持也不会产生明显的硌手感，另一方面尾部的凸缘结构能够起到限位作用，防止挥剑时剑柄向手掌前方滑动脱手。

　　从外形尺寸与安装边界来看，整体结构的最大外径集中在顶部端盖区域，该区域的周向凸台外沿为整个剑柄的最大外轮廓尺寸，设计实体道具时需要以该尺寸为基准预留收纳空间，避免凸台结构与收纳容器内壁发生剐蹭。中部握持段的外径略小于顶部端盖，匹配成年人手掌握持的合理围度，既不会因为过细导致握持不稳，也不会因为过粗增加手掌的握持负担。各段之间的连接采用螺纹加止口的双重定位结构，螺纹提供足够的连接锁紧力，止口则保证各段装配后的同轴度，避免出现段与段之间错位导致的外观瑕疵。内部预留的中空腔体，可根据实际使用需求放置发光组件、音效模块或者配重块，若作为纯展示道具可在腔体内填充配重块调整整体重心位置，让重心落在握持区域的中心位置，提升手持时的平衡感；若作为可发光的功能性道具，则可在腔体内预留电池、控制电路板的安装位，按键位置对应电路板的触发开关，无需额外改动外部结构即可实现功能拓展。

　　从结构工艺性角度考量，整个模型的所有外表面均无倒扣结构，除了侧面嵌入式按键需要单独拆分零件外，其余主体结构均可通过三轴机加工或者FDM3D打印一次成型，无需复杂的支撑结构，拆分后的零件数量控制在合理范围，既方便后期的表面喷涂做旧处理，也能降低复刻制作的成本。各段连接的螺纹规格采用统一的标准圆柱螺纹，加工时无需更换刀具，也方便后期的拆装维护，若出现零件损坏可快速替换同规格的分段部件，无需整体报废。表面的环形凹槽深度控制在1mm左右，既能够提供足够的防滑摩擦力，也不会因为凹槽过深积攒灰尘，日常清洁维护时仅需擦拭表面即可，不会在凹槽内残留难以清理的污渍。
