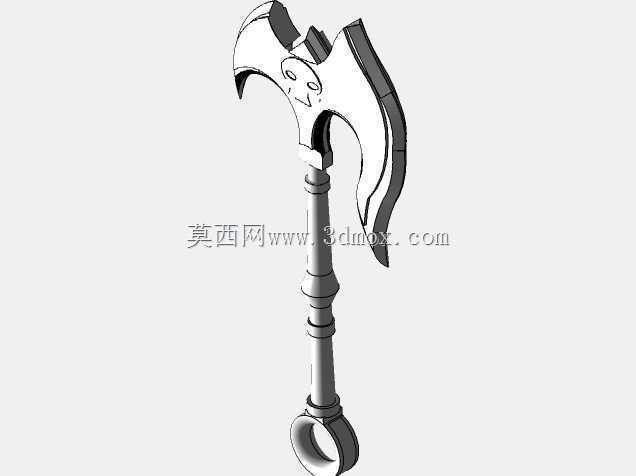

游戏道具大流士战斧三维结构设计

　　这款战斧的三维结构设计，最初的需求锚定在游戏IP衍生道具的实体化落地场景，既可以作为主题展陈的1:1复刻摆件，也能适配文创周边的等比例缩放开发，甚至可以为影视道具的轻量化制作提供结构参考。从实际功能层面拆解，战斧作为传统近战冷兵器，核心功能是通过斧刃的劈砍、斧尖的穿刺完成力学输出，这款设计在还原IP设定视觉特征的基础上，对结构受力做了工程化优化，避免纯外观设计在实体制作时出现结构强度不足的问题。设计思路上没有完全照搬原画的平面视觉效果，而是先做了受力路径的梳理：斧身与手柄的连接段是核心受力区，设计时将斧身的插接柄做了加长处理，嵌入手柄内部的长度达到手柄握持段直径的2.5倍，同时在插接位置预留了销钉孔位，不管是做树脂打印的展示件，

　　还是做金属材质的实操复刻件，都能通过销钉加固避免斧身与手柄脱落。外形尺寸方面，整斧的总长度控制在1100mm，符合成年使用者单双手切换握持的操作边界，斧身最宽处为220mm，斧刃的开锋角度设置为25度，既保留视觉上的锋利感，也能在实体制作时避免刃口过薄出现磕碰崩损。手柄部分做了三段式的结构设计，靠近斧身的位置做了加粗的挡手凸缘，直径达到45mm，能在劈砍动作时防止手部向前滑脱；中间握持段做了收腰处理，直径控制在32mm，贴合普通人手掌握持的围度，表面预留了滚花纹理的结构位，不管是后期包裹防滑缠带还是直接做金属磨砂处理，都能提升握持摩擦力；手柄末端做了挂环结构，挂环的内孔直径为20mm，既可以穿入挂绳方便携带悬挂，

　　也能作为配重平衡整斧的重心，整斧的重心设计在距离斧身180mm的手柄位置，握持时不会出现头重脚轻的坠手感，长时间持握的疲劳度更低。斧身的造型还原了IP设定中的标志性面部纹饰，设计时没有将纹饰做简单的浮雕处理，而是将纹饰的凸起高度控制在3mm以内，同时所有纹饰的边角都做了R2的圆角过渡，一方面避免实体制作时出现尖角应力集中导致的断裂问题，另一方面也能在展陈时避免锐角划伤触碰的人员。斧身的双侧斧刃做了对称式的重心配平，单侧斧刃的重量差控制在5g以内，挥砍时不会出现偏斜的问题，斧背的位置做了加厚处理，厚度达到12mm，既可以作为钝击接触面，也能进一步调整斧身的整体配重。安装边界方面，这款战斧的结构采用分体式设计，斧身、手柄、

　　末端挂环三个部件可以单独拆分加工，各部件的连接公差控制在0.1mm以内，不管是采用3D打印的快速成型工艺，还是采用金属铸造、机加工的工艺，都能实现无胶组装，拆分后的部件最大尺寸不超过400mm，也能适配小型加工设备的加工行程，不需要额外定制大型加工工装。针对不同的应用场景，设计时还预留了改装冗余：如果是做轻量化的cosplay道具，可以在斧身内部预留空腔填充轻质材料，将整斧重量控制在1kg以内；如果是做金属材质的收藏复刻件，可以在斧身内部预留灌铅的配重腔，将整斧重量调整到3.5kg左右，还原真实冷兵器的握持手感；如果是做儿童周边的玩具款，可以将所有刃口的圆角加大到R5，同时在手柄位置增加软胶包覆的结构位，提升使用安全性。从结构验证的角度，这款设计在建模阶段就做了受力仿真模拟，在斧刃前端施加1000N的劈砍冲击力时，斧身与手柄连接位置的最大应力为120MPa，低于常用树脂、铝合金、结构钢等加工材料的屈服强度，不会出现结构断裂的问题，同时手柄的握持段在施加最大握持力时的形变量控制在0.05mm以内，不会出现握持变形的问题。
