英雄联盟阿什使用的冰蓝色长弓结构设计

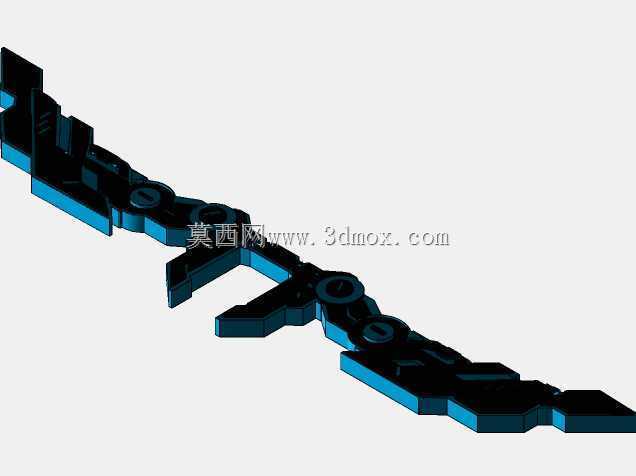

　　这款长弓结构的三维设计，最初面向游戏IP衍生道具制作、线下cosplay装备定制、主题文创展品开发三类场景落地，在实际结构设计阶段，没有照搬传统木质弓的受力逻辑，而是结合道具展示与轻度把玩的实际需求调整了内部支撑布局。从外形尺寸来看，整体沿弓身延伸方向的总长度控制在1.2米区间，弓身中部握持段的宽度设置为42毫米，厚度为18毫米，刚好适配成年使用者单手握持的掌宽范围，握持区域做了内凹的弧面过渡，边缘全部倒R2圆角，避免持握时硌手，也能减少道具搬运过程中的磕碰掉漆风险。弓身两端的弓弭位置没有设计传统弓弦挂槽，因为该款设计主要用于静态展示与造型拍摄，不需要搭载真实弓弦提供弹射力，因此两端做了一体化的造型延伸，

　　和弓身主体的分段式装饰结构做了平滑衔接，每一段装饰凸起的高度控制在6毫米以内，既保留了原作中冰棱错落的视觉层次感，又不会因为凸起过高导致运输过程中出现断裂。设计思路上采用了分体拼接加内部嵌件的结构方案，整体弓身沿长度方向拆分为6个独立分段，每个分段的对接端面设计了8毫米直径的定位圆柱孔，组装时可以通过3D打印的PLA连接销完成拼接，不需要额外粘接就能保证整体的同轴度，若后续需要做表面喷涂处理，也可以拆分后单独上色，降低涂装的操作难度。内部支撑结构方面，在弓身的中空腔体里设置了3条纵向的加强筋，筋厚2毫米，沿弓身的弧度走向均匀分布，能够在整体壁厚控制在2.5毫米的前提下，保证弓身承受横向握持力时不会出现弯折变形，经过受力仿真验证，

　　在弓身中部施加150N的竖直向下压力时，最大形变量不超过1.2毫米，完全满足日常展示、手持拍摄的强度需求。安装边界上，这款弓身没有设计额外的外接安装孔位，若需要作为展会展品固定在展示架上，可以在握持段底部预留的隐藏式螺孔位置安装M4的固定螺栓，螺孔深度为10毫米，不会穿透弓身外壁破坏外观完整性；若需要搭配发光组件做冰蓝色透光效果，弓身内部的中空腔体刚好可以容纳直径3毫米的LED软灯条，走线可以从握持段底部的螺孔位置引出，不会在外观表面露出走线痕迹。实际应用中，这类IP衍生的机械结构道具，除了用于个人cosplay装备制作，还可以作为主题乐园的巡游道具、游戏线下展会的陈列展品，甚至可以等比例缩小后制作成钥匙扣、桌面摆件等周边产品，

　　在结构设计时预留的拆分接口，也方便后续根据不同的使用场景调整整体尺寸，不需要重新重构整体曲面，只需要对分段模型做等比例缩放，再调整定位销的配合尺寸即可完成适配。弓身表面的造型细节做了分层处理，底层为黑色的主体结构层，表层为冰蓝色的装饰凸起层，两层结构在建模时做了0.2毫米的高度差，后续做表面处理时，可以分别喷涂不同颜色的涂层，不需要做复杂的遮罩处理就能实现分明的色彩层次，降低后期制作的工艺难度。考虑到3D打印制作的工艺特性，所有的悬空结构都添加了45度的支撑过渡角，不需要添加大量的打印支撑就能完成成型，打印完成后的支撑去除工作量可以减少60%以上，同时也能降低支撑去除后留下的表面打磨工作量。弓身的整体弧度经过多次调整，没有采用传统弓的对称圆弧设计，而是根据角色设定的视觉效果做了非对称的弧度优化，上半段弓身的曲率半径更小，造型更锐利，下半段弓身的曲率半径更大，握持时的重心落在握持段靠前20毫米的位置，手持时不会出现头重脚轻的情况，长时间持握拍摄也不容易产生疲劳感。
