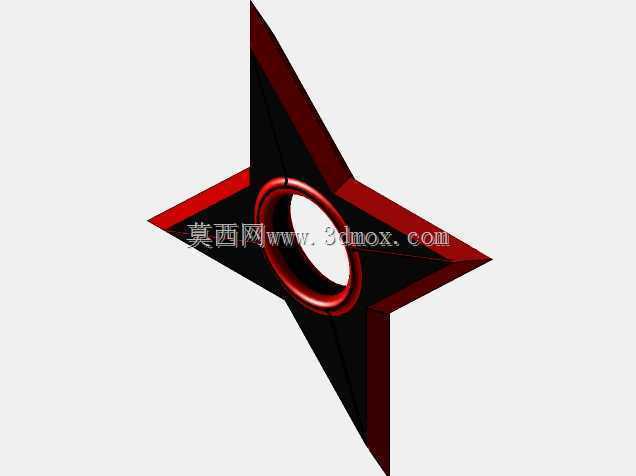

游戏角色凯宁使用的四角忍者飞镖结构

　　这类四角星形飞镖结构，最初的设计原型脱胎于传统忍者投掷类冷兵器，现在更多作为游戏IP衍生周边、影视道具制作、文创手办开发环节的核心参考结构，在实体道具加工、3D打印定制、手办原型制作场景中应用广泛。从结构设计逻辑来看，整体采用中心对称的四角布局，四个刃部沿中心圆环呈90度均匀分布，这种对称布局首先保证了投掷过程中的气动稳定性，无论哪个角度触碰到目标都能形成有效接触，同时对称结构在批量加工时也能降低装夹定位的难度，不管是采用数控铣削加工金属材质，还是用光敏树脂做3D打印成型，都可以通过单次装夹完成多面刃部的初加工，减少二次装夹带来的形位公差。中心位置的环形结构是整个飞镖的受力核心，一方面这个环可以作为手指穿持的握持位，

　　方便使用者快速调整持握角度，在近距离持握时也能通过手指穿环避免滑脱，另一方面环形结构相比实心中心设计，有效降低了整体重量，在相同外轮廓尺寸下，环形中心的结构转动惯量分布更合理，投掷出去后的旋转稳定性更好，不会因为中心重量过大导致飞行轨迹下坠过快。刃部的截面采用渐变厚度设计，从靠近中心环的位置向刃尖方向厚度逐渐收窄，最外侧刃尖位置做小圆弧过渡，既保证了刃部的视觉锋利感，也避免了实体道具制作时过于尖锐带来的安全隐患，同时渐变厚度的结构也提升了刃部的结构强度，在受到侧向碰撞时不会因为刃部过薄出现弯折变形。从安装与适配边界来看，这类飞镖结构如果作为影视道具使用，外轮廓尺寸通常控制在120mm到150mm之间，

　　中心环的内孔直径适配成年人食指尺寸，一般在20mm到22mm之间，整体厚度不超过8mm，这个尺寸区间既保证了手持的握持感，也不会因为尺寸过大导致携带不便；如果是作为微缩手办的配件使用，可以按照比例等比缩放，最小可以做到20mm的外轮廓尺寸，缩放过程中需要注意刃部的最小厚度不低于0.8mm，避免3D打印或者注塑成型时出现填充不足、结构断裂的问题。在结构细节处理上，刃部与中心环的衔接位置做了圆角过渡，没有尖锐的应力集中角，这一设计在金属材质加工时可以有效降低淬火环节的开裂风险，在塑料或者树脂材质制作时，也能避免跌落时衔接位置出现断裂。表面的分色结构采用台阶式限位设计，黑色主体区域与红色刃边区域之间有0.2mm的高度差，

　　在后期表面喷涂处理时，可以通过这个台阶做遮喷限位，不需要额外制作喷涂治具就能实现规整的分色效果，大幅降低后期表面处理的工时成本。从实际使用的功能特性来看，作为非功能性的展示道具，这个结构不需要开刃，整体做钝化处理，重心完全落在中心环的圆心位置，放置在平面上不会出现偏斜，作为桌面摆件时也能保持平稳；如果是作为cosplay活动的使用道具，可以在中心环位置加装软质硅胶套，进一步提升使用过程中的安全性，避免活动过程中剐蹭受伤。在建模逻辑上，整个结构采用全参数化草图绘制，先绘制中心圆环与四个对称分布的刃部轮廓线，通过拉伸凸台生成基础实体，再对刃部两侧做拔模处理形成厚度渐变效果，最后对所有锐边做不同半径的圆角过渡，整个建模过程没有冗余的特征，所有特征之间保持全约束关联，后续如果需要调整尺寸比例，只需要修改草图的轮廓尺寸参数就能完成整体结构的更新，不需要重新建模，能够快速适配不同尺寸规格的制作需求。这类结构除了作为道具使用外，也可以作为装饰元素应用在潮流配饰、个性文创产品的设计中，比如调整尺寸后做成吊坠、服饰装饰扣等产品，对称的星形结构本身具备较强的视觉辨识度，中心环的结构也方便安装挂绳、连接扣等配件，不需要额外设计连接结构就能直接适配装配需求。
