航空配套集成式无单独润滑冷却水泵结构

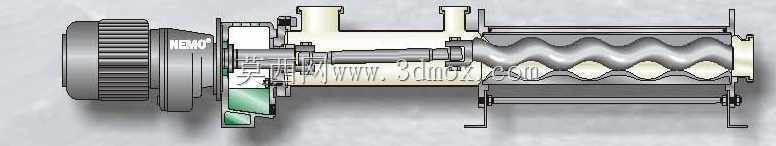

　　民用航空器机载冷却系统对配套部件的可靠性、重量、维护成本有着极为严苛的要求，传统机载冷却水泵多采用独立润滑的轴承结构，需要定期补充润滑脂、检查密封件状态，不仅增加了地勤维护的工作量，润滑脂泄漏还存在污染冷却回路、影响航电设备散热效率的风险，同时独立润滑结构的轴向尺寸偏大，在机载设备安装空间极为紧凑的场景下，往往需要反复调整周边管路、支架的布局，挤占其他机载设备的安装余量。这款集成电机的水泵结构，正是针对航空场景的这类痛点完成的结构优化设计。从实际使用场景来看，该水泵主要承担民用客机客舱环境控制系统、辅助动力单元冷却回路的流体输送功能，需要在高空低气压、宽温域变化、持续振动的机载工况下长期稳定运行，

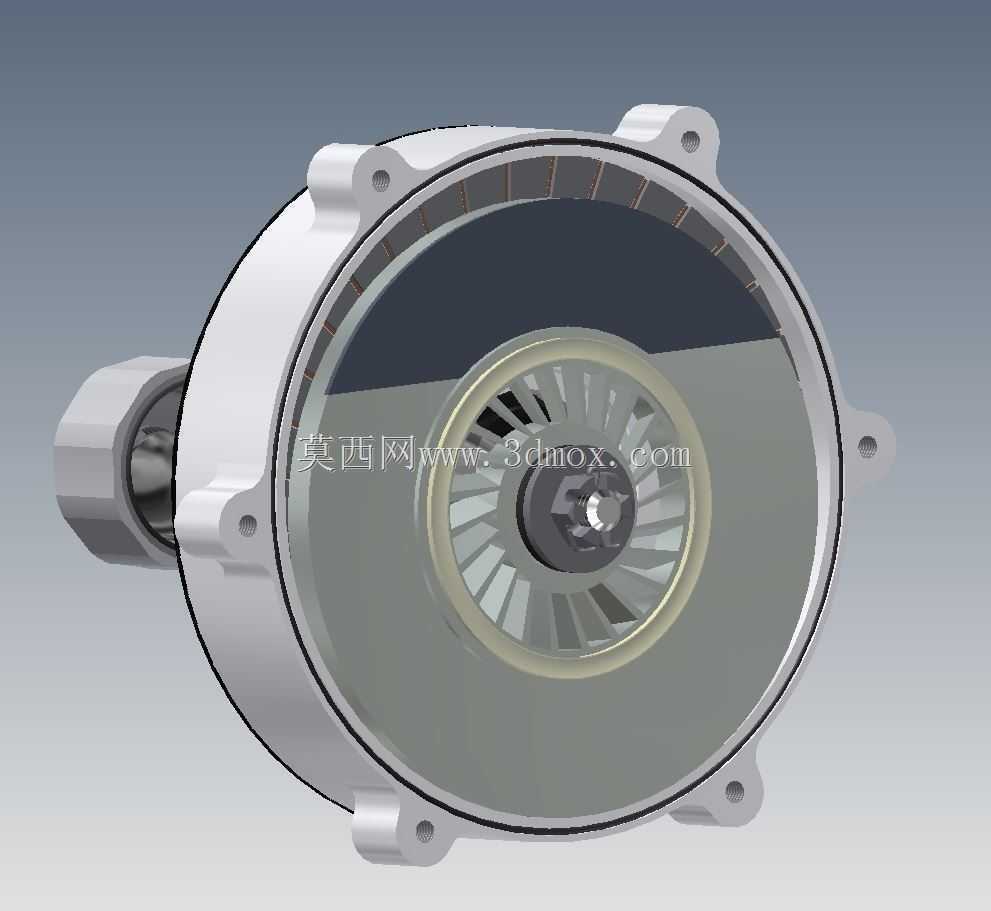

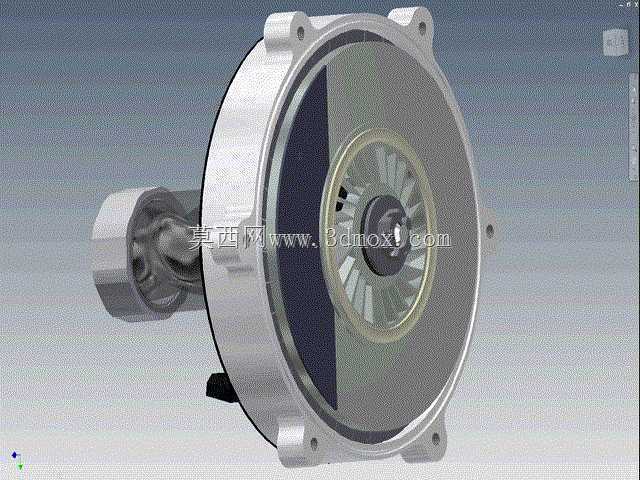

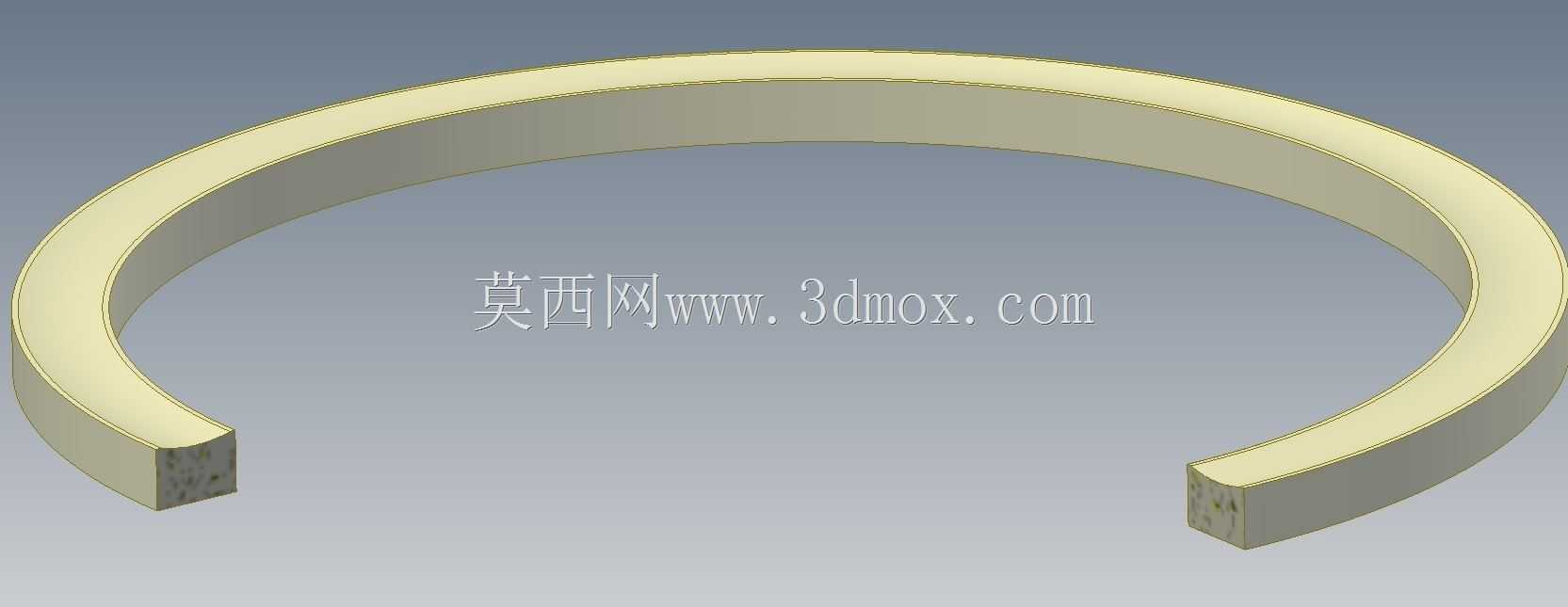

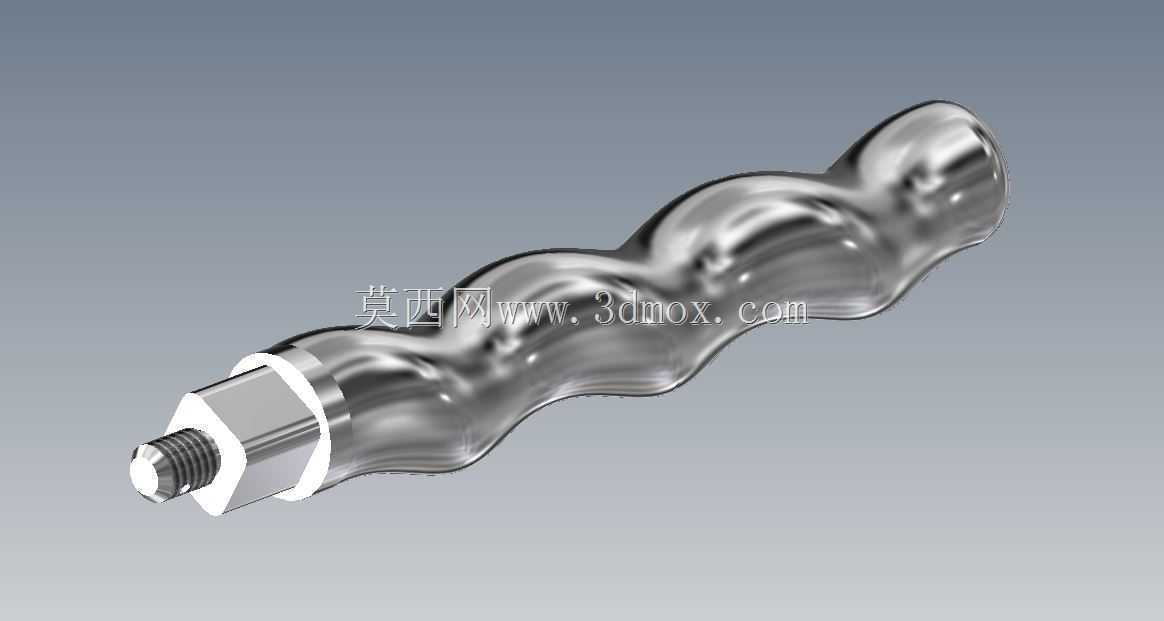

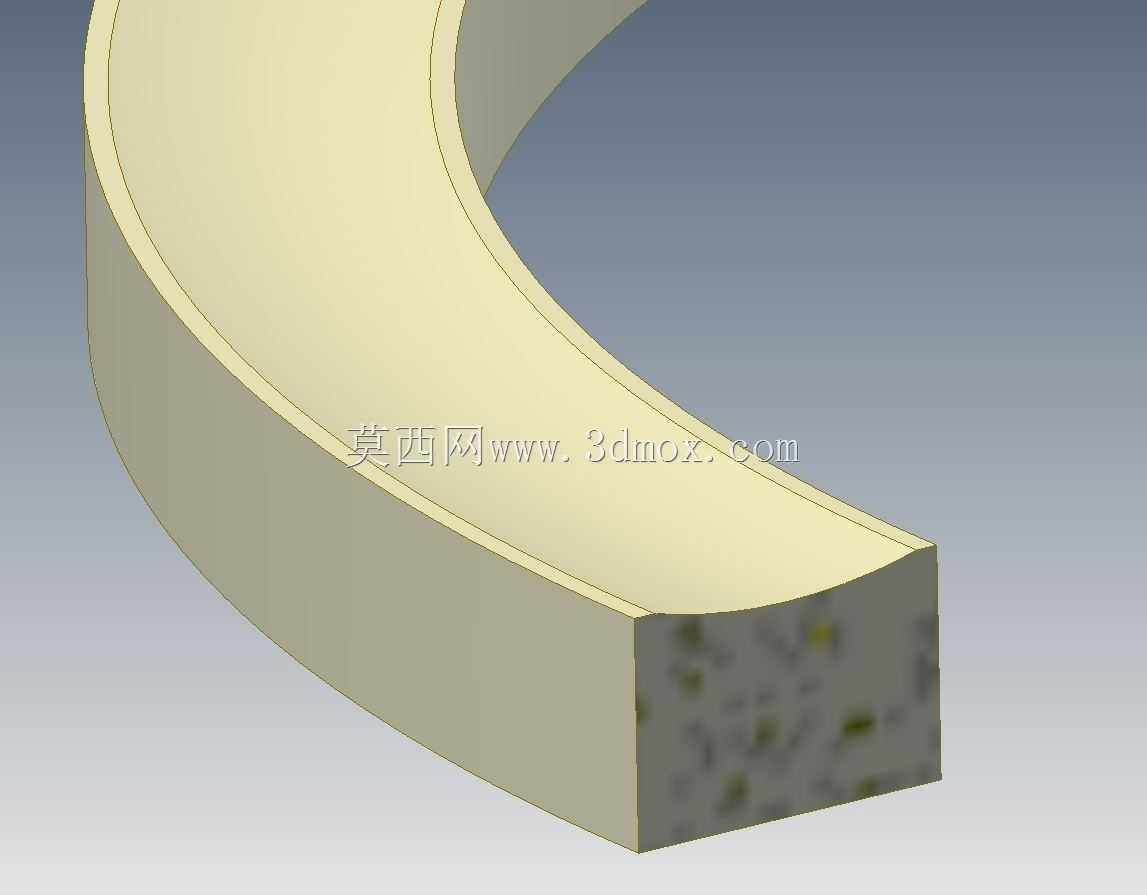

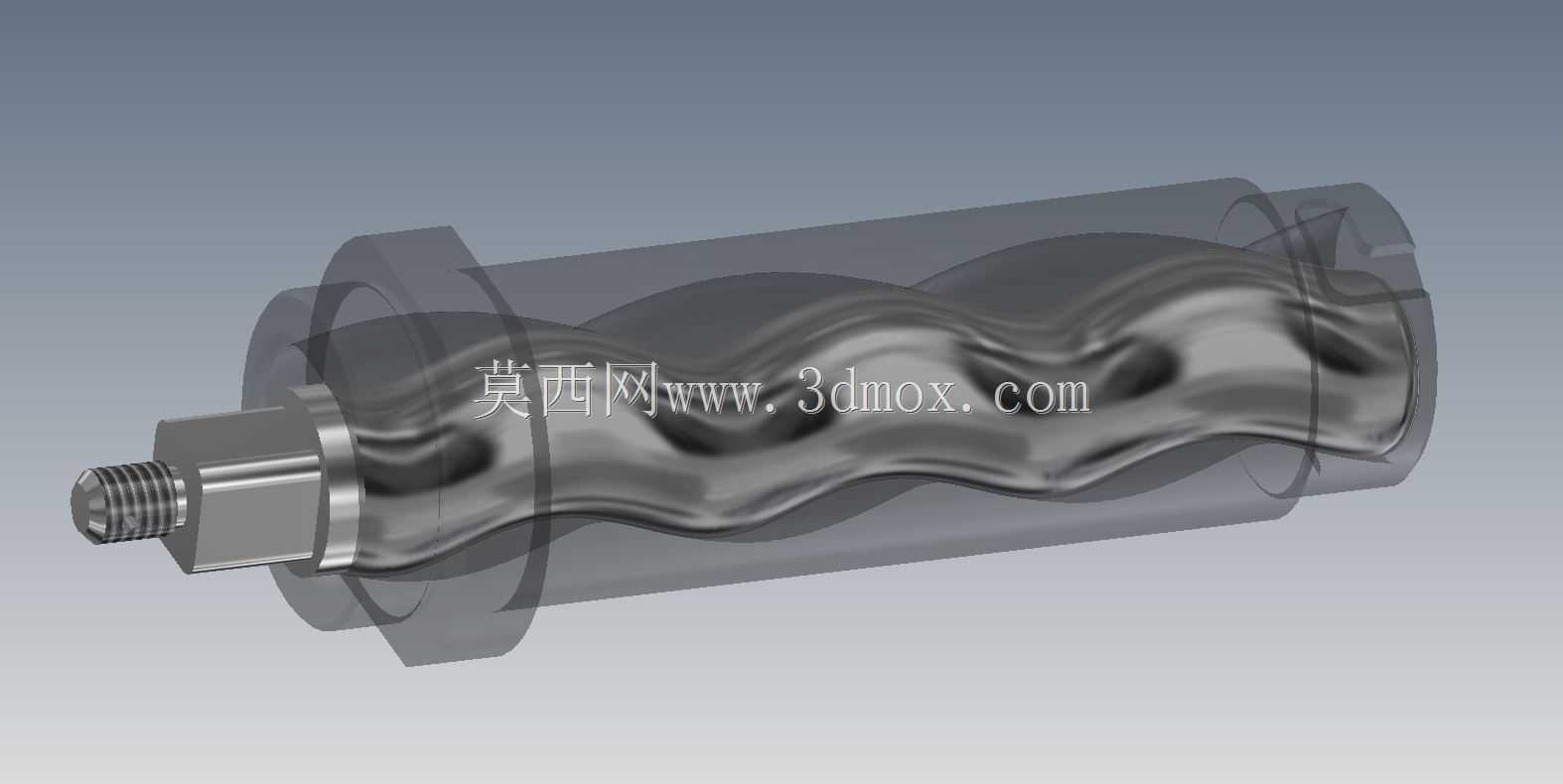

　　输送的介质为添加了缓蚀剂的乙二醇水溶液，这类介质本身具备一定的润滑能力，设计团队正是抓住这一特性，重构了泵与驱动电机的集成结构。在功能特性层面，该结构完全取消了需要单独加注润滑脂的滚动轴承、密封衬套类零件，所有存在相对运动的配合面，均通过泵送的冷却流体形成动压润滑水膜，依靠流体的滑移效应隔绝运动部件的直接接触，从根源上避免了干摩擦、润滑脂失效带来的部件磨损问题，也省去了定期维护润滑部件的工序，大幅降低了全生命周期的维护成本。同时集成式的结构将电机转子、叶轮直接整合在同一根主轴上，取消了传统结构中电机与泵体之间的联轴器、外置密封座结构，整体轴向长度相比同流量参数的传统机载水泵缩短了五分之四左右，径向尺寸也控制在紧凑的范围内，

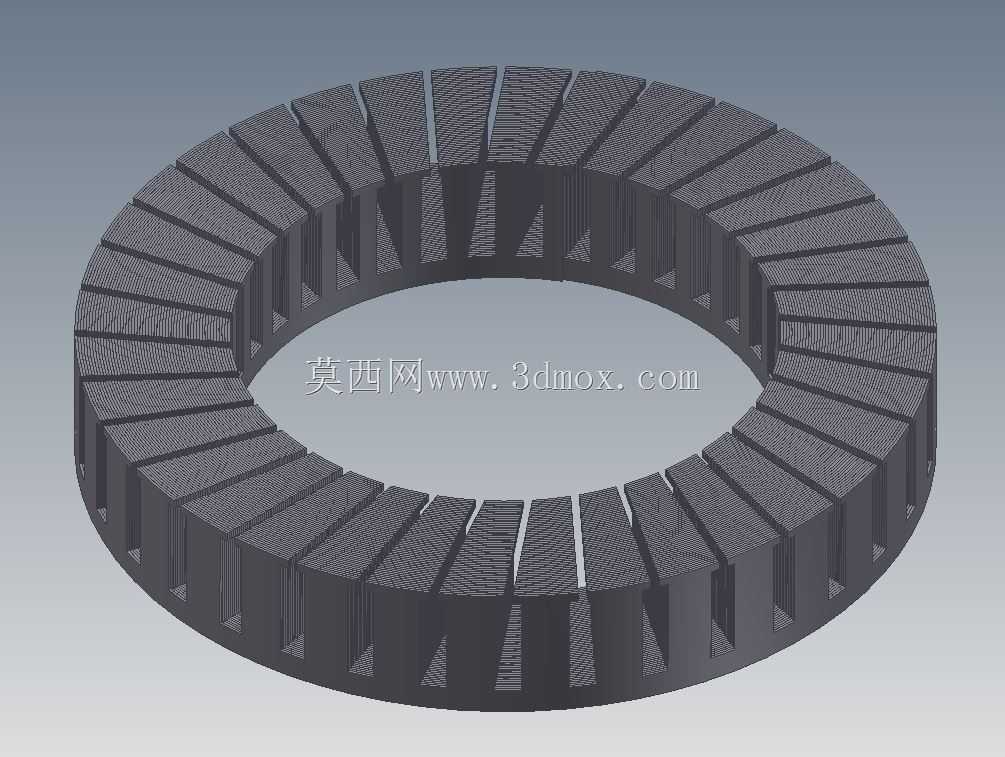

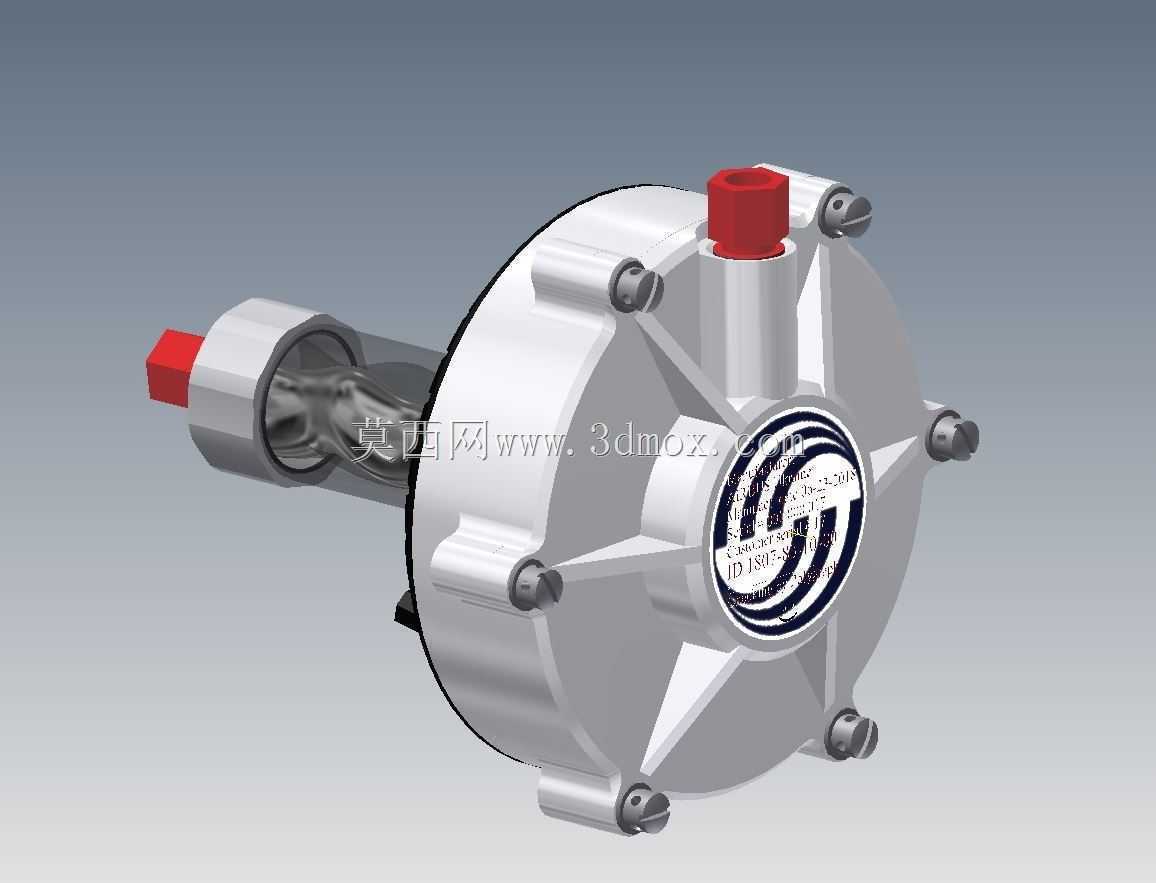

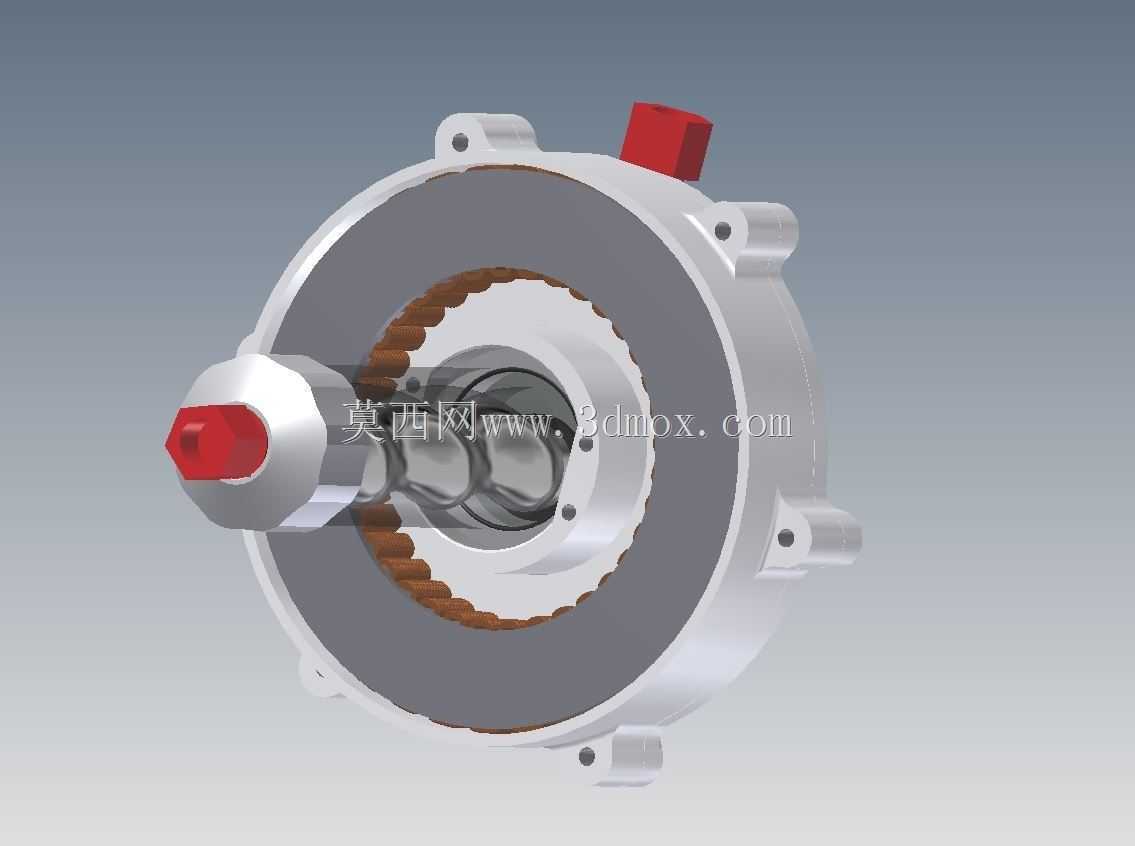

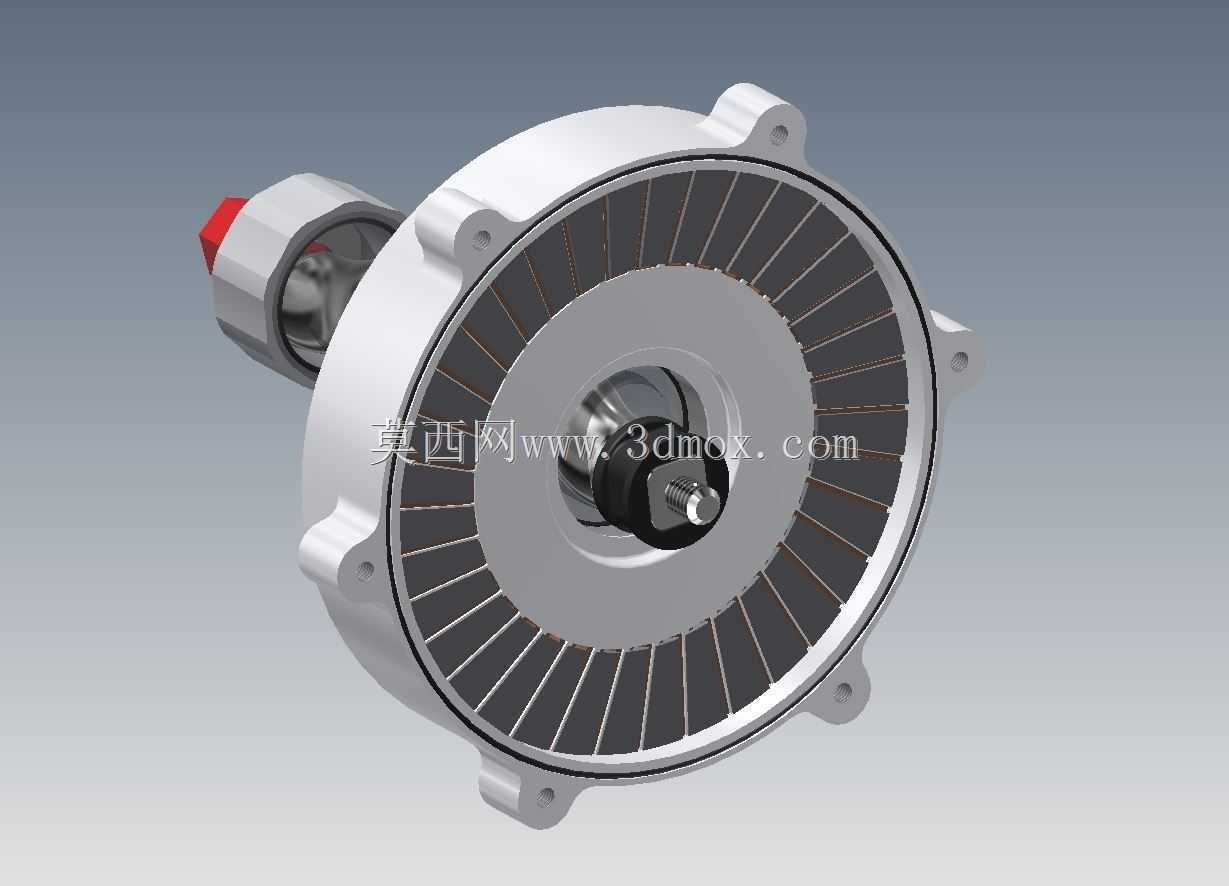

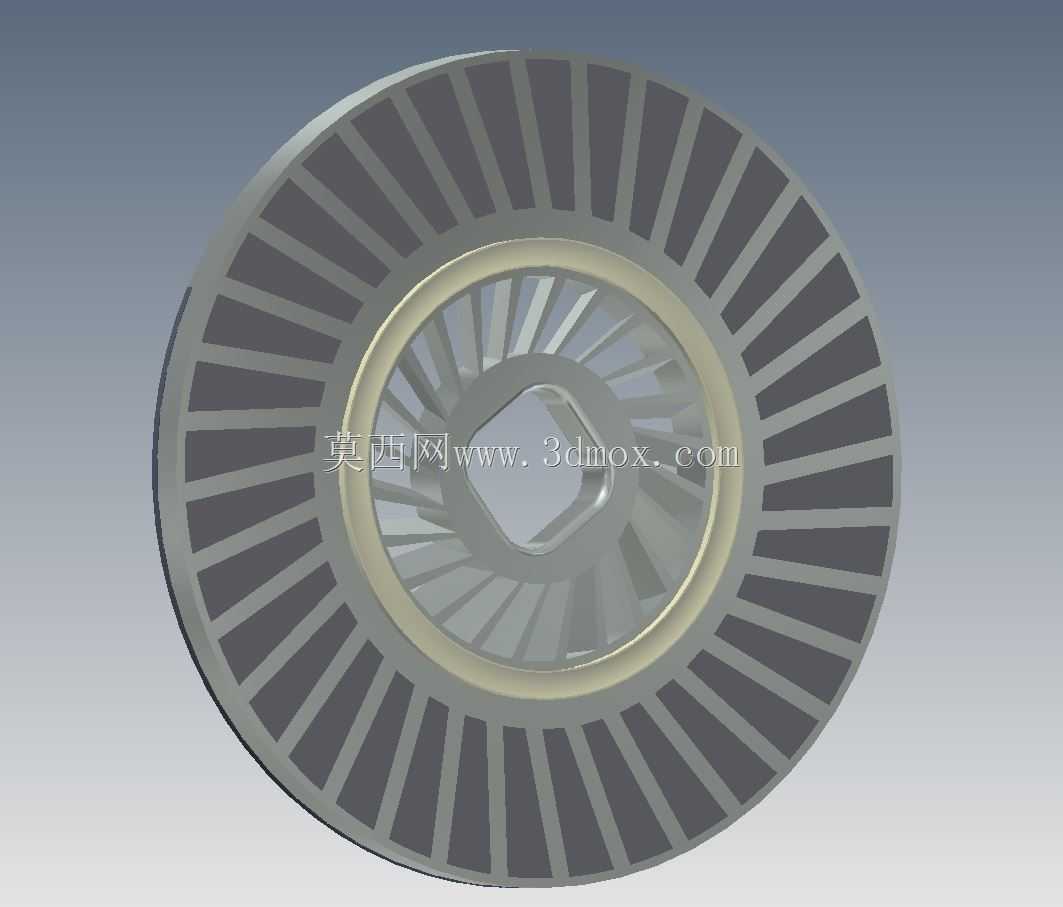

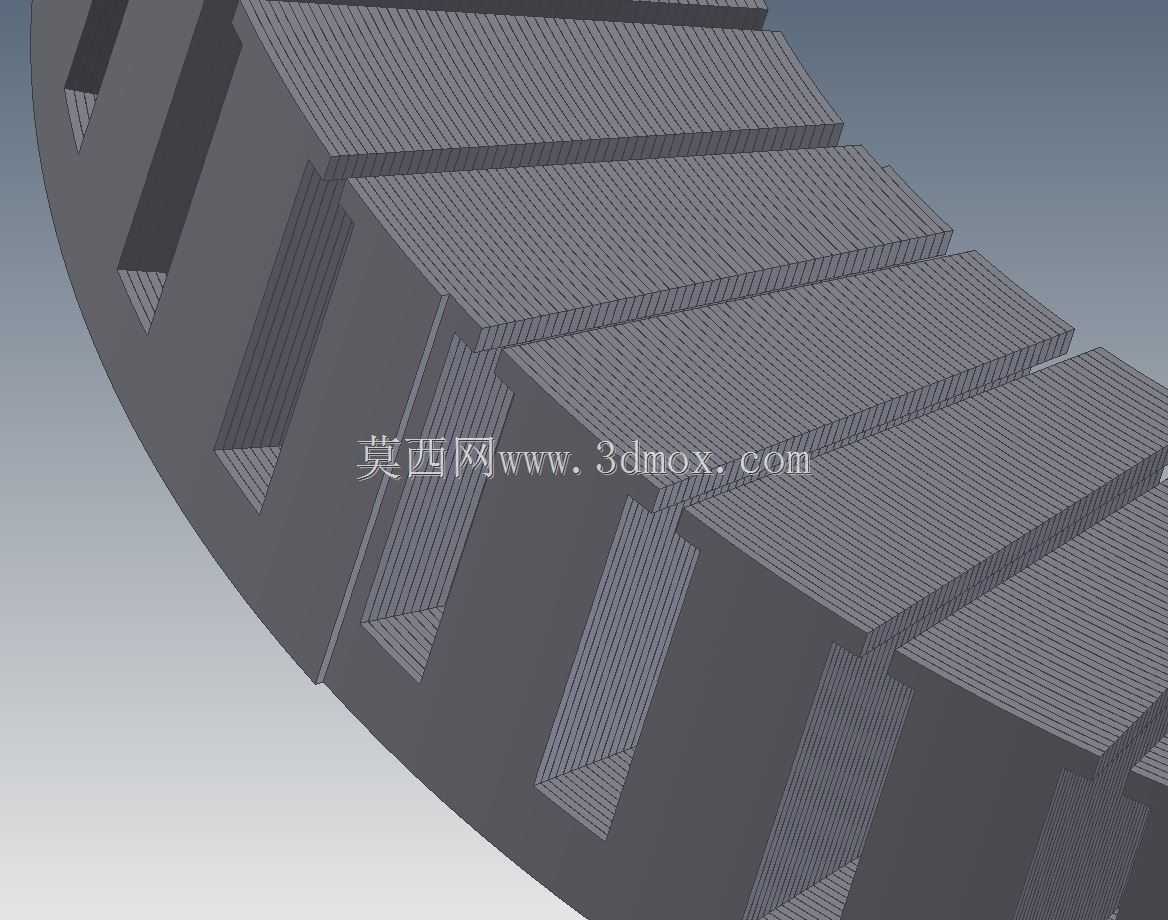

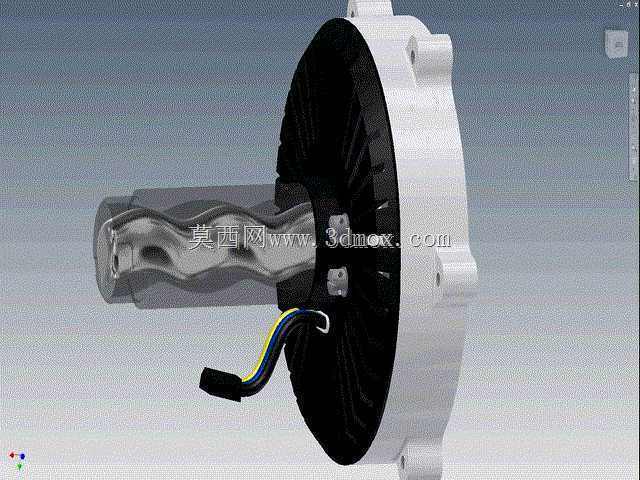

　　安装边界上预留了四个均布的径向安装支耳，支耳上的安装孔位公差按照航空机载设备的安装标准设计，可直接通过螺栓固定在冷却回路的安装支架上，不需要额外设计转接板，进出口采用标准的快接接口形式，可直接对接机载冷却系统的标准管路，减少了现场安装的管路调整工作量。从设计思路的落地细节来看，为了实现流体润滑的稳定运行，配合面的间隙经过了反复的流体仿真校核，在不同转速、不同流体温度对应的粘度变化下，都能形成厚度均匀的动压水膜，既不会因为间隙过大导致内部回流过多、降低泵送效率，也不会因为间隙过小在冷启动工况下出现摩擦卡滞的问题。电机的定子部分采用密封灌封结构，与过流腔完全隔离，绕组的热量可通过壳体直接传递到流经泵腔的冷却流体中，

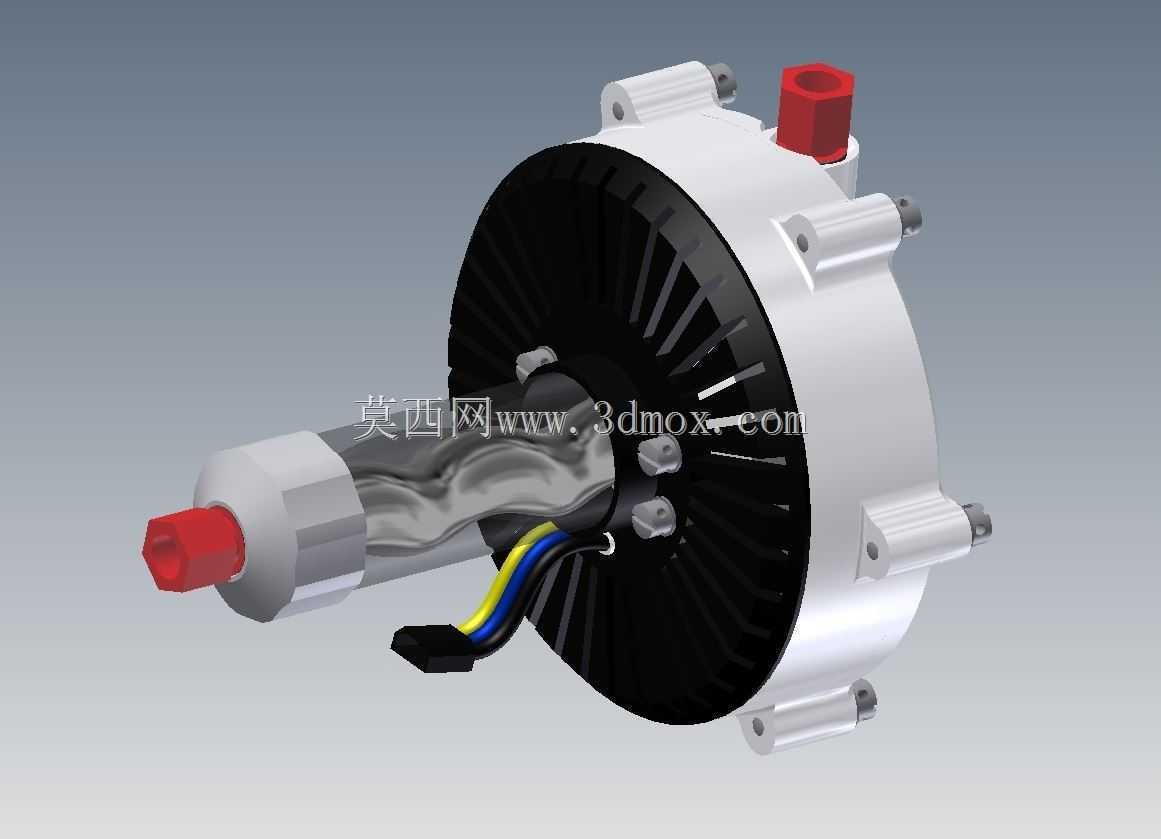

　　省去了独立的电机散热风扇结构，进一步压缩了整体体积，也避免了外置风扇带来的额外振动、噪音问题。壳体的散热鳍片采用圆周均布的结构形式，在空气对流的辅助下可进一步提升散热效率，即使在地面停机阶段、泵体低速运行时，也能保证电机绕组的温度控制在合理区间。出线端采用密封航插结构，可直接对接机载供电线路，防护等级满足机载设备的防潮、防霉菌、防盐雾要求，适应不同航线的复杂运行环境。在结构细节处理上，所有过流面的转角均采用大圆角过渡，避免出现流道死区导致的杂质沉积，叶轮采用闭式离心结构，在保证泵送效率的同时降低了流体脉动，减少对管路的冲击，也降低了运行过程中的振动传递，适配机载设备对振动量级的严格要求。
