游戏角色西维尔十字回旋飞刃结构设计

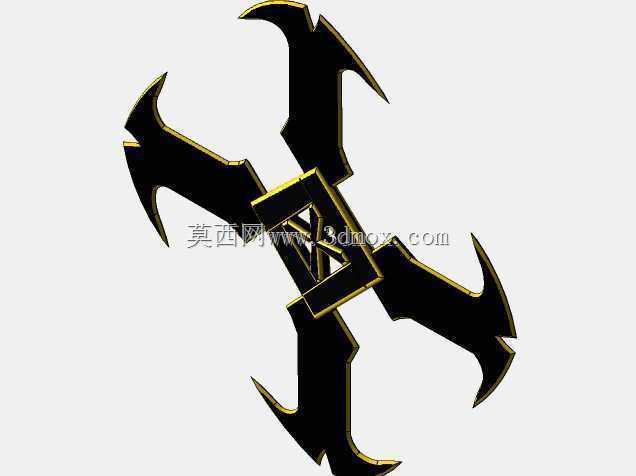

　　该十字形飞刃结构最初的设计需求来自游戏IP衍生实体道具制作场景，同时可适配影视特效拍摄道具、主题展陈装置、文创周边开发等多个应用方向，在结构设计阶段需要同时兼顾外观还原度与实体结构的力学合理性，避免纯外观建模忽略实体制作时的结构强度问题。从结构布局来看，整体采用四刃对称式十字布局，四个刃体沿中心安装座呈90度均匀分布，这种对称结构能保证飞刃旋转过程中的动平衡，若作为可抛掷的实体道具使用，对称布局可有效降低旋转过程中的偏摆量，提升飞行轨迹的稳定性。刃体部分采用变截面设计，从靠近中心座的根部到刃尖位置，截面厚度逐步收窄，刃尖处做圆弧过渡处理，既保留了原设计的锋利视觉效果，又能避免实体制作后出现尖锐边角带来的安全隐患，

　　同时根部加厚的设计可提升刃体与中心座连接位置的结构强度，在承受抛掷冲击或展陈安装的外力时，不易出现根部断裂的问题。中心安装座采用框式嵌套结构，四个刃体的根部均嵌入中心座的卡槽内，通过卡槽的限位作用保证四个刃体的安装角度精度，避免装配后出现刃体角度偏差破坏整体对称度；中心座预留的中空区域可适配不同的安装需求，若作为手持道具使用，可在中空位置加装握持内衬，匹配手掌握持的弧度，提升手持时的贴合度；若作为悬挂展陈件使用，可在中空位置穿入悬挂吊绳，无需额外在刃体上打孔破坏外观完整性。从安装边界尺寸来看，整体结构的最大回转直径可根据实际使用场景做等比例缩放，常规1:1还原的实体版本回转直径控制在300mm以内，单刃的宽度从根部到尖部逐步收窄，

　　根部宽度约为35mm，刃尖位置宽度收至8mm左右，整体厚度控制在8mm，既保证实体拿取时有足够的分量感，又不会因为过重导致手持或抛掷时的操控难度提升。在细节处理上，刃体表面的装饰线条采用凸台结构设计，凸起高度控制在0.8mm，既可以还原原设计的金边装饰效果，在实体制作时无论是采用3D打印后喷涂上色，还是采用金属板材切割后蚀刻加工，都能通过凸台结构清晰区分不同的上色区域，降低后期表面处理的工艺难度。刃体的边缘做了1.5mm的倒角处理，所有边角位置均做R2的圆弧过渡，避免实体加工完成后出现划手的问题，符合实体道具的安全使用要求。在结构验证阶段，需要针对四个刃体的重量一致性做配重校准，每个刃体的重量差控制在0.5g以内，

　　保证旋转时的动平衡精度，若作为可旋转的展示装置使用，中心座位置可加装微型轴承组件，轴承的安装位与中心座的中空区域做过盈配合设计，无需额外增加固定结构即可完成轴承的安装，配合外部的旋转驱动结构可实现持续匀速旋转的展示效果。针对不同的制作工艺，该结构也做了对应的适配调整，若采用CNC铣削加工，刃体的背面做平面设计，减少加工时的装夹难度，降低加工成本；若采用注塑工艺批量生产，四个刃体与中心座可设计为一体化注塑结构，省去装配环节，同时在刃体根部增加0.5mm的工艺圆角，提升注塑时的熔体流动性，减少注塑缺陷的产生。
