纺纱设备用三爪式旋转连接构件

　　在环锭纺、气流纺等主流纺纱生产场景中，纱线的连续卷绕、张力恒定控制是保障成纱质量的核心环节，这类爪形旋转构件正是配套纺纱机卷绕机构的关键传动连接件，主要承担回转支撑、同步传动、工位衔接的实际作用，直接影响纱线卷装成型的平整度与设备连续运转的稳定性。从实际工况适配来看，该构件安装在纺纱机卷绕工位的旋转轴端，三个均匀分布的爪形臂对应卡接卷绕筒管的三个定位卡槽，运转过程中随主轴同步回转，带动筒管完成纱线的有序卷绕，爪部的弧形过渡设计能够避免卡接过程中对筒管内壁造成刮损，同时减少高速回转时的动平衡偏差，降低设备运转的振动与噪音。

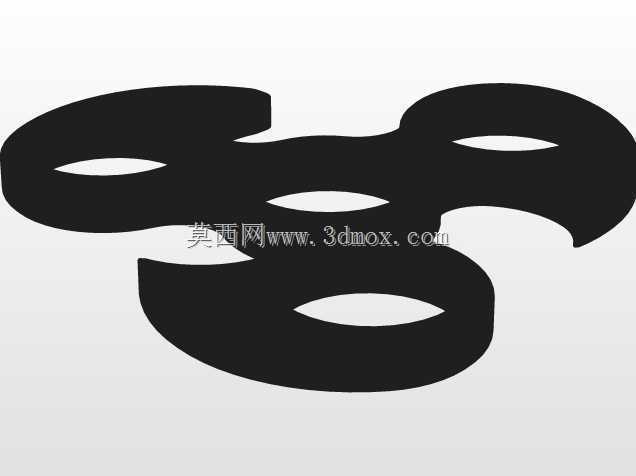

　　设计层面上，该构件采用三爪对称式布局，三个爪臂沿中心回转轴线呈120度均匀分布，每个爪臂上开设的椭圆形通孔并非减重装饰结构，一方面是为了适配不同规格筒管的定位销卡装需求，通过孔位的微调余量兼容一定尺寸公差范围内的筒管安装，减少备件的种类储备；另一方面能够在高速回转时形成均匀的空气对流，降低构件与筒管接触位置的摩擦升温，避免长时间运转下因热胀导致的卡接过盈问题。构件的中心区域做了加厚处理，对应主轴的安装配合面，能够保证与轴端的配合精度，避免回转过程中出现径向窜动，爪臂的边缘全部做了圆角钝化处理，既能够减少安装过程中对操作人员的剐蹭风险，也能避免纱线飞絮挂接在构件棱角处，减少日常清洁维护的工作量。

　　从安装边界与尺寸适配角度来说，该构件的最大外轮廓尺寸适配常规纺纱机卷绕工位的安装空间，三个爪臂的外伸长度经过精准核算，卡接标准卷绕筒管时，爪臂外端与筒管内壁的配合间隙控制在0.1mm-0.15mm之间，既能够保证传动过程中无相对打滑，也能方便筒管更换时的快速拆装，无需额外工具即可完成筒管的装卸操作，提升换管效率。构件的轴向厚度控制在合理范围内，不会额外占用卷绕工位的轴向空间，能够适配现有主流纺纱机型的安装尺寸，无需对原有设备的机架、轴端结构做改造即可直接替换使用，降低设备配件更换的改造成本。

　　实际使用过程中，该构件的回转精度直接影响卷绕纱线的张力均匀性，因此设计时对三个爪臂的位置度、中心安装孔的同轴度都做了较高的公差要求，能够保证在最高12000r/min的回转转速下保持稳定的传动状态，不会出现偏心抖动导致的纱线张力波动，减少断纱、松边、塌边等卷装质量问题。构件的底部平面为安装定位基准面，与轴端定位法兰的平面贴合度经过研磨处理，能够保证安装后构件的端面跳动量控制在允许范围内，避免长时间运转后出现松动移位的问题。针对纺纱车间多飞絮、高湿度的工况环境，该构件的结构设计尽量减少了容易积絮的凹槽与死角，光滑的曲面轮廓能够让飞絮不易附着，日常维护时只需用压缩空气吹扫即可完成清洁，无需拆解清理，降低设备运维的工作量。
