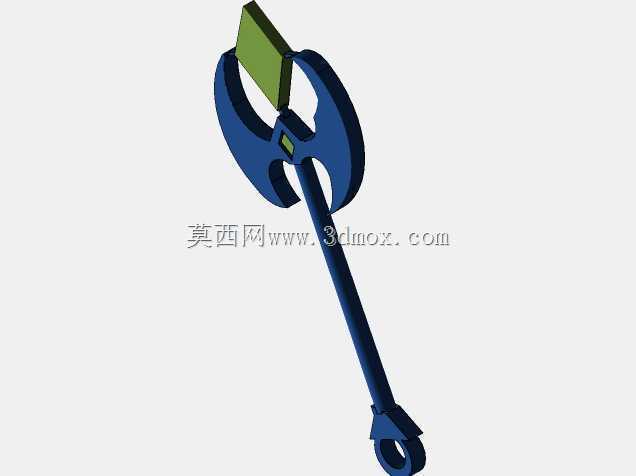

英雄联盟维加主题法杖造型三维结构设计

　　这款维加主题法杖的三维结构设计，最初的应用场景锚定在游戏周边实体化制作、cosplay道具量产以及主题手办的原型开发环节，区别于常规工业零部件的功能导向设计，这类文创类机械结构件需要在还原IP辨识度的前提下，兼顾实体制作的结构强度与装配合理性。从实际用途来看，该结构既可以作为1:1比例cos道具的生产母模，拆分后适配3D打印、树脂翻模等多种加工工艺，也可以等比例缩放后作为收藏级手办的主体部件，甚至可以通过结构微调加装发光组件，适配主题展陈的互动需求。

　　设计思路上没有直接照搬游戏内的低模面片结构，而是先对整体造型做了工程化的壁厚处理，杖身主体采用渐变圆柱结构，从握持段到斧形头部的过渡段做了1.2度的拔模斜度，方便后续开模或者FDM打印时的支撑剥离。头部的双弧斧形结构是整个设计的受力薄弱点，建模时特意在弧形内侧做了隐藏式的加强筋，筋厚控制在2.5mm，既不会破坏外观的曲面流畅度，又能保证1:1比例制作时，横向受力不会出现断裂问题。头部嵌装的绿色装饰块采用独立分体设计，预留了0.15mm的装配间隙，既可以用不同颜色的材料单独加工后嵌合，也可以在整体打印后做分色处理，降低后期涂装的难度。

　　外形尺寸方面，按照常规cos道具的使用需求，整体长度控制在180cm，其中握持段长度为32cm，直径3.2cm，刚好适配成年人单手握持的围度，杖尾的尖状结构做了R3的圆角处理，避免使用过程中出现磕碰划伤的安全隐患。安装边界上，整个模型拆分为杖身下段、杖身上段、斧形头部、绿色嵌块四个独立部件，部件之间采用止口式插接结构，插接深度为4cm，配合M3的隐形螺丝锁紧，既可以拆分后方便运输，组装后也不会出现松动晃荡的问题。如果是用于手办缩模制作，只需要删除内部的加强筋结构，将插接结构替换为定位桩，就可以直接适配缩比后的加工需求，不需要重新做曲面重构。

　　从结构合理性角度看，整个造型的曲面全部采用G2连续过渡，没有出现碎面、锐角收敛的问题，导出STL格式时不会出现破面，不管是用于五轴加工还是增材制造，都不需要额外做几何修复。杖身表面没有做额外的纹理设计，预留了足够的后期处理空间，使用者可以根据实际需求做磨砂、亮面或者做旧处理，适配不同的展示风格。头部的弧形结构做了等壁厚处理，壁厚均匀控制在3mm，不管是注塑加工还是3D打印，都不会出现壁厚不均导致的缩痕、翘曲问题。

　　在实际落地测试中，1:1比例采用PLA材料打印组装后，整体重量控制在1.2kg左右，长时间握持不会出现明显的负重感，杖身的重心设计在距离握持段上端12cm的位置，握持时不会出现头重脚轻的问题，挥动时的平衡感符合常规道具的使用需求。如果需要做轻量化处理，还可以将杖身内部做掏空处理，掏空后保留1.8mm的壁厚，整体重量可以降到0.7kg左右，更适合长时间穿戴使用的场景。针对展陈用途的需求，还可以在杖尾预留M6的螺纹孔，方便安装在展陈支架上，不需要额外做支撑结构就能稳定直立放置。
