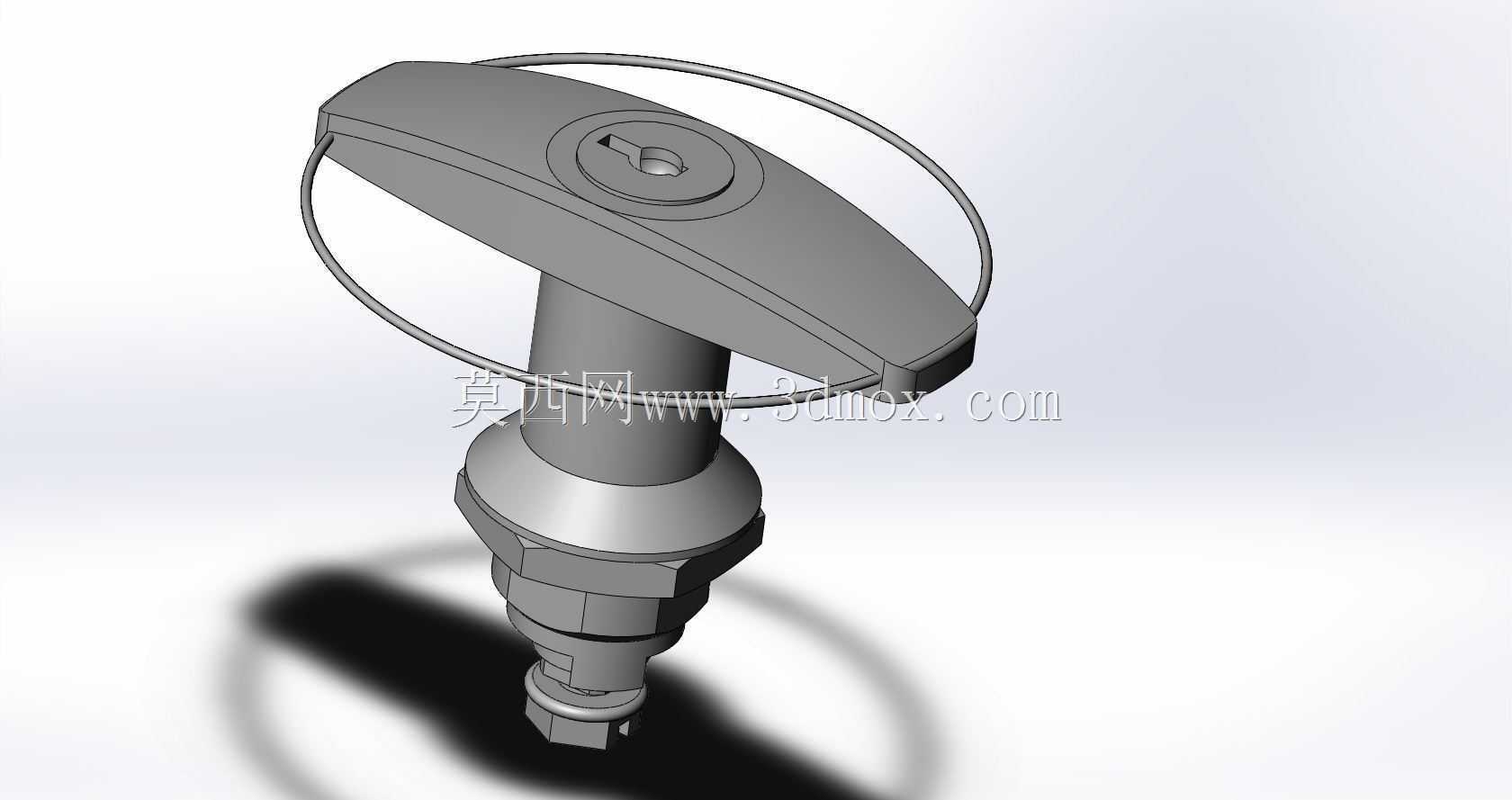

带拉环T型把手转舌式柜门锁结构

　　这款带拉环的T型把手转舌锁，在户外机柜、通讯设备柜体、小型工业设备舱门的应用场景中十分常见，尤其是需要兼顾快速启闭、一定拉紧密封性能的舱门结构上，这类锁具的适配性远高于普通平面锁。从实际使用逻辑来看，这类锁的核心作用是通过把手的旋转动作带动尾部转舌转动，完成锁止与解锁的状态切换，同时锁体自带的拉紧行程可以在锁止到位后，将舱门向柜体方向压紧，配合舱门周边的密封胶条实现防尘、防水溅的密封效果，适配IP54左右的防护等级需求，在户外通讯基站柜、小型工程机械外罩、移动式设备检修门的场景中，能有效阻挡日常雨水泼溅、粉尘侵入，避免柜体内部元器件受环境影响出现故障。

　　从结构设计思路上拆解，这款锁的T型把手做了贴合手部施力的弧度处理，操作人员佩戴劳保手套时也能轻松握持施力，不需要额外工具就能完成启闭操作，把手顶部集成了钥匙锁芯，锁止状态下把手无法被扳动，避免非授权人员随意开启舱门。把手上附带的圆形金属拉环，并非冗余设计，在部分需要快速解锁后直接拉开舱门的场景中，操作人员转动把手解锁后可以直接勾住拉环施力拉开舱门，不需要额外抠抓舱门缝隙，尤其是在舱门带有密封胶条、闭合时存在一定负压的情况下，拉环的存在能大幅降低开门的施力难度；同时拉环也可以作为外挂锁点使用，在需要额外加挂挂锁实现双人双锁管理的场景中，直接将挂锁穿过拉环与锁体对应的锁孔，就能限制把手的转动，满足特殊场景的安全管理要求。

　　锁体主体采用阶梯轴式结构，安装时从柜体外侧穿入门板的预制安装孔，通过锁体中部的六角螺母与门板锁紧固定，适配的门板厚度范围覆盖1mm到5mm的常规冷轧钢板、铝合金板材甚至复合板材，安装孔为标准圆形开孔，不需要做复杂的异形铣切，现场安装时仅需要在门板上开出对应直径的圆孔，穿入锁体后从内侧拧紧锁紧螺母即可完成固定，安装效率远高于需要加工异形安装位的平面锁。锁体与门板接触的位置带有橡胶密封垫圈，安装后垫圈被压紧在锁体法兰面与门板外表面之间，阻断锁体安装缝隙的渗水路径，配合锁芯部位的防水结构，避免雨水从锁具安装位置渗入柜体内部。

　　尾部的转舌结构采用可调节设计，转舌的安装角度可以根据门板与柜体锁止点的实际位置进行调整，不需要重新加工锁体或者柜体上的锁扣位置，适配不同厂家的柜体安装公差，降低现场安装的适配难度。转舌的工作行程设计为90度旋转，也就是把手从水平状态转动到垂直状态时，转舌刚好从解锁位置转动到锁止位置，同时锁体内部的凸轮结构会带动锁轴向内回缩2mm左右的行程，这个拉紧行程刚好可以将舱门周边的密封胶条压缩到合适的压缩量，既不会因为压缩量过大导致胶条过早老化失效，也不会因为压缩量不足导致密封不严、舱门出现松动异响的问题。

　　从实际选型适配的角度来看，这类锁具的整体外露部分做了圆滑过渡处理，没有尖锐的凸起棱角，在人员经常通行的设备通道旁安装时，不会因为磕碰对过往人员造成伤害，外露的金属表面做了喷塑或者镀锌钝化处理，在户外日晒雨淋的环境下也不容易出现锈蚀、掉漆的问题，长期使用后依然能保持顺畅的转动手感，不会出现锁芯卡滞、把手转动卡顿的问题。锁芯采用通用的弹子锁结构，钥匙的互开率控制在较低水平，同批次的锁具可以根据需求选择通开或者非通开的锁芯配置，通开配置适合运维人员需要管理大量柜体的场景，一把钥匙就能开启所有同配置的锁具，减少运维人员携带钥匙的数量；非通开配置则适合对权限管理要求较高的设备舱，每个舱门的锁具只有专属钥匙可以开启，提升设备的安全性。

　　在三维建模过程中，这类锁具的结构需要重点关注几个配合尺寸：首先是锁体安装孔的直径公差，要保证锁体穿入后既不会出现过大的旷量，也不会因为公差过小导致安装困难；其次是把手转动的行程限位，要保证把手转动90度时刚好被内部限位结构挡住，避免过度转动导致内部凸轮结构损坏；再者是尾部转舌的安装位置尺寸，要保证锁止状态下转舌与柜体锁扣的搭接量足够，不会因为振动出现转舌滑脱、舱门意外开启的问题；最后是拉紧行程的尺寸匹配，要保证锁止到位时的拉紧力刚好满足密封胶条的压缩需求，避免拉紧力过大导致开关门需要的操作力过大，影响使用体验。
