长条形气动锁止构件三维结构设计

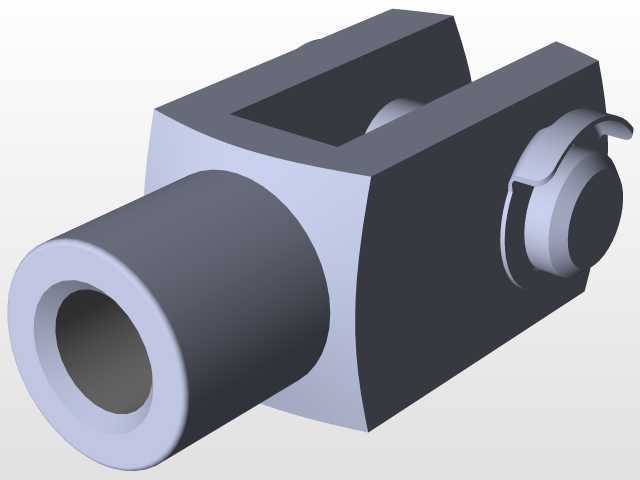

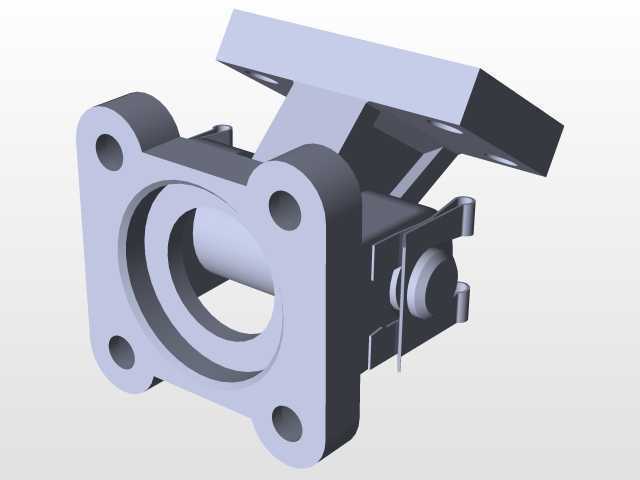

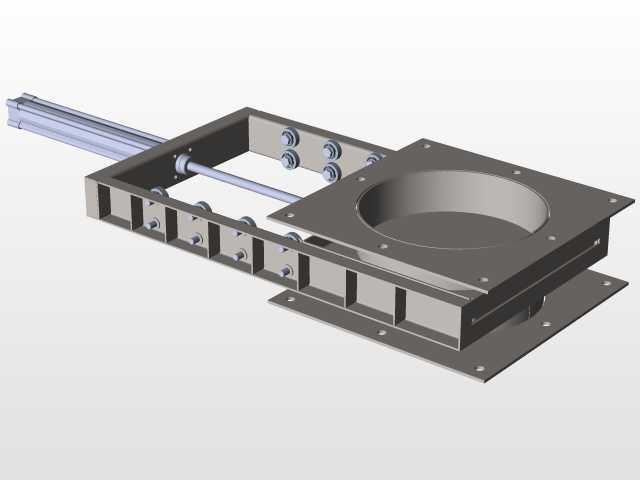

　　在自动化生产线的工位定位、工装夹具的快速锁止、物流输送线的挡停限位场景中，气动驱动的锁止构件一直是兼顾响应速度与锁止可靠性的核心执行部件，本次设计的长条形气动锁，正是针对窄空间安装、长行程锁止需求开发的专用结构。不同于常规的插销式气动锁，该构件采用整体板式结构，主体为等厚度的金属长条基材，沿长度方向开设通长的导向槽，锁舌动作沿槽体方向完成直线伸缩，这种结构设计最大的优势在于可以将锁体直接嵌入安装基座的预留槽内，不需要额外突出的安装座，在设备侧封板、滑台侧边、输送线护栏这类安装空间厚度受限的场景中，能够大幅压缩安装占用的垂直空间。从功能特性来看，该气动锁依靠压缩空气驱动锁舌伸出完成锁止，排气后依靠内置复位弹簧带动锁舌回缩解锁，

　　锁舌的行程完全匹配导向槽的有效长度，锁止状态下锁舌与被锁构件的接触面积远大于圆柱插销结构，能够承受更大的侧向剪切力，在需要承受工件冲击载荷的工位挡停场景中，不会出现插销弯折、锁孔变形的问题。设计过程中首先确定了安装边界条件：锁体整体厚度控制在8mm以内，宽度为40mm，长度可根据实际锁止行程需求调整，本次展示的结构长度为320mm，导向槽宽度为6mm，槽边距锁体侧边的距离为12mm，保证锁体在承受额定载荷时不会出现槽边开裂的问题。安装孔位沿锁体长度方向两侧对称布置，孔间距为100mm，采用沉头孔设计，安装后螺丝头部完全沉入锁体表面，不会突出干涉锁舌的动作，也不会在安装后形成突出的刮擦点，适配食品加工、

　　电子组装这类对设备表面平整度有要求的生产场景。在气动接口的设计上，进气孔设置在锁体长度方向的一端端部，采用标准M5螺纹接口，可直接连接常用的4mm外径气动气管，不需要额外的转接接头，气路布置可以沿锁体长度方向走线，完全隐藏在安装基座的走线槽内，避免生产过程中管线被工件剐蹭脱落。锁体的边角全部做了R2的圆角处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升锁体在反复冲击载荷下的疲劳寿命。不同于集成式的气动锁，该结构的气动腔室与锁体主体采用分体加工后组装的形式，密封件采用标准的Y型密封圈，后期维护时只需要更换密封件即可，不需要整体更换锁体，能够降低设备的后期维护成本。在实际应用中，

　　这类长条形气动锁常被用在倍速链生产线的工装板挡停工位，当工装板输送到指定工位时，锁舌伸出卡入工装板底部的卡槽内，完成工装板的精确定位，锁体直接嵌入输送线的铝型材导轨槽内，安装后与导轨表面齐平，不会影响工装板的正常输送；也可以用在自动化设备的安全门联锁结构中，当安全门关闭时锁舌伸出卡入门框的锁孔内，配合气动回路的压力检测，只有锁止到位后设备才能启动运行，避免安全门意外打开造成的安全事故。设计时还考虑了不同工况的适配性，锁体基材可根据使用环境选择不同材质，常规工况下采用6061铝合金做硬质阳极氧化处理，重量轻且耐磨性能好，在有腐蚀环境的场景中可以更换为304不锈钢材质，满足食品、化工行业的使用要求。锁舌的伸出长度可以通过端部的调节螺丝进行微调，调整范围为5mm，能够补偿安装过程中带来的位置误差，保证锁舌能够准确卡入被锁构件的卡槽内，不需要在安装时反复调整锁体的安装位置，降低现场安装的调试难度。
