工业除尘系统滤尘器进料分配管路结构

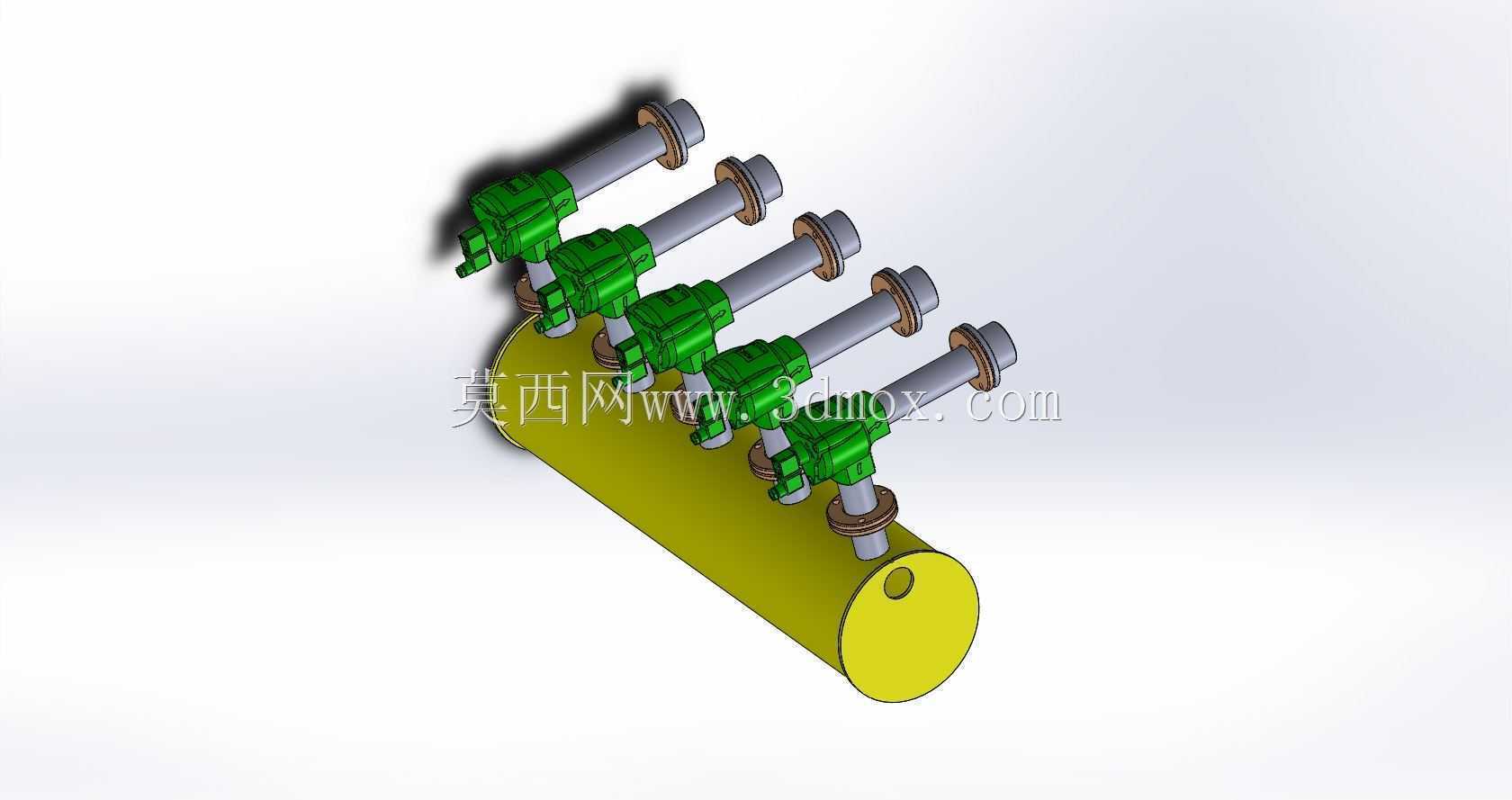

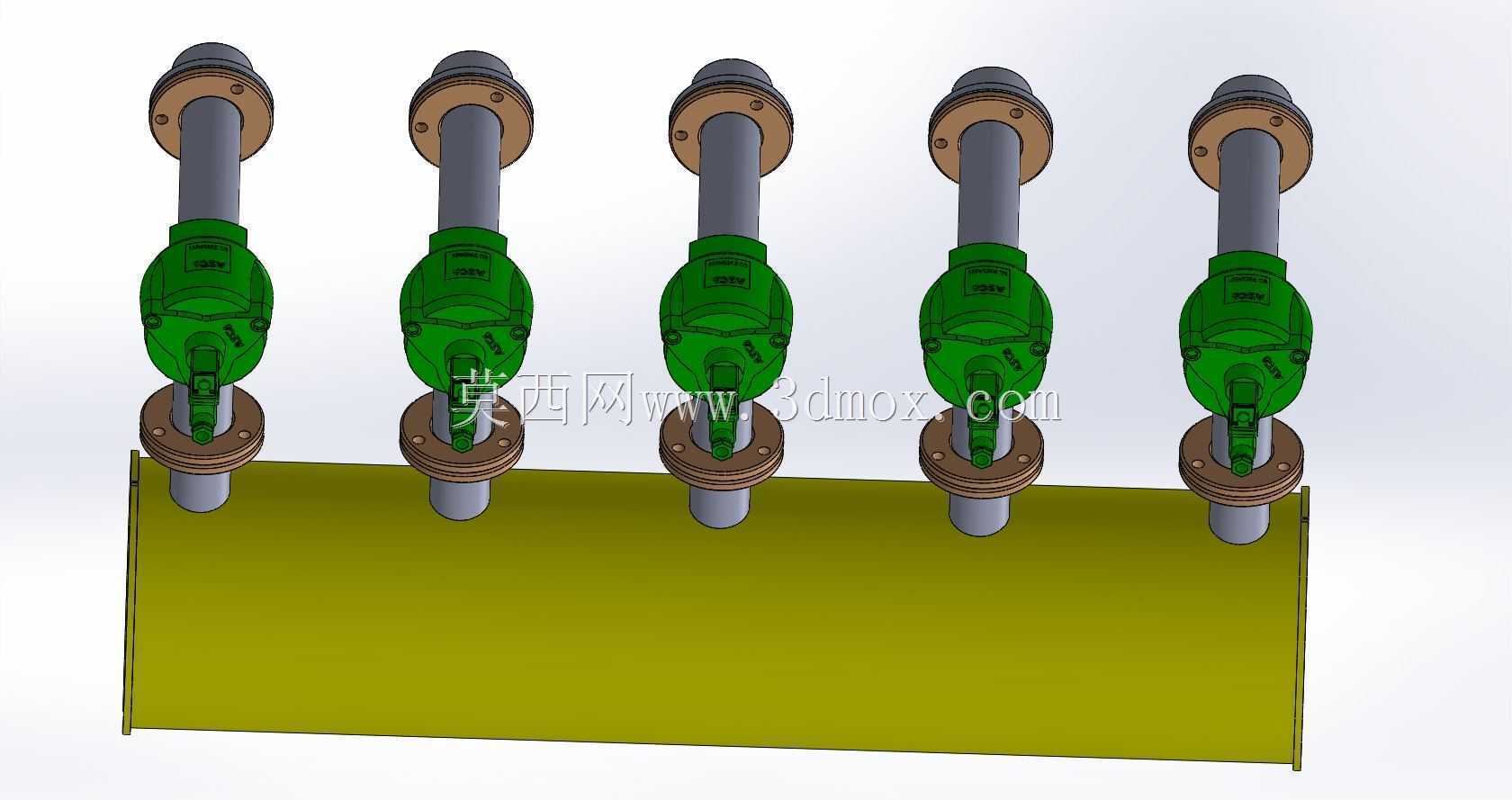

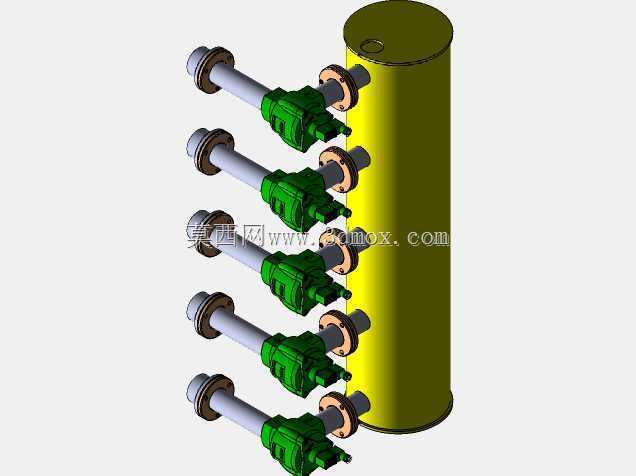

　　这套滤尘器进料箱结构，主要配套工业袋式除尘系统的进气端使用，常见于木工车间除尘、燃煤锅炉烟气除尘、水泥粉料输送收尘、冶金车间烟尘收集这类工况，承担含尘气流进入滤室前的均布导流、反吹清灰气路集成的双重作用，很多现场安装时容易忽略进料段的流场设计，导致滤袋局部磨损过快、清灰压力不均，这套结构在建模时就把这些现场痛点纳入了设计考量。从结构组成来看，主体是一根横向布置的矩形截面主箱体，作为含尘气流的主通道，箱体上沿垂直方向等距布置了五组带法兰连接的竖直支管，每根支管上都集成了绿色的脉冲反吹阀组，支管顶端通过法兰对接外部压缩空气气包，底端则通过法兰与主箱体内部的喷吹管连通，主箱体的两端预留了法兰对接面，可以根据现场处理风量的需求，

　　多段拼接延长，适配不同滤室数量的除尘设备。设计时首先考虑的是安装边界的适配性，竖直支管的中心距严格匹配滤室内滤袋的排布间距，保证每一组反吹阀对应的喷吹口正对下方滤袋的中心，避免喷吹气流偏斜造成滤袋侧壁受冲刷，主箱体的截面尺寸根据处理风量计算得出，控制箱体内气流流速在18-22m/s区间，既避免流速过低导致大颗粒粉尘在箱体内沉降积灰，也防止流速过高造成箱体壁面磨损加剧。法兰连接部位全部采用凸面法兰结构，密封面预留了密封垫片的安装槽，现场安装时可以根据输送介质的温度选择橡胶垫片或者石棉垫片，竖直支管与主箱体的焊接部位做了圆弧过渡处理，减少应力集中，同时避免气流在转角处形成涡流造成局部积灰。反吹阀组的安装位置特意留出了足够的操作空间，

　　阀组侧面距离主箱体壁面的距离满足日常检修时拆卸阀件的操作需求，不需要拆除周边管路就可以完成阀件的更换维护。很多现场改造项目里，进料箱和反吹气路是分开设计安装的，不仅占用更多安装空间，管路接头多也容易出现压缩空气泄漏的问题，这套结构把反吹支路直接集成在进料箱体上，压缩空气从支管顶端接入后直接通过阀组进入箱体内的喷吹管路，减少了中间管路的连接节点，降低了泄漏概率，同时整体结构更加紧凑，对于安装空间受限的老旧除尘系统改造场景适配性更好。主箱体的底部做了5度的倾斜角度设计，当系统停止运行时，箱体内沉降的粉尘可以顺着倾斜面滑向灰斗方向，避免长期积灰造成箱体内部堵塞，倾斜角度的选择也经过了考量，角度过小积灰无法顺利滑落，

　　角度过大则会增加整体结构的高度，提升安装难度。竖直支管上的法兰盘全部采用统一的公称通径设计，阀件可以实现通用互换，后期运维时不需要单独储备特殊规格的配件，降低运维成本。建模过程中，所有连接部位的螺栓孔位置都做了对齐校验，避免现场安装时出现孔位错位的问题，法兰的螺栓孔数量、孔径都符合对应压力等级的管路法兰标准，不需要现场二次加工就可以直接和标准管路配件对接。气路流道的设计上，竖直支管和主箱体的连通部位做了缩口处理，反吹时压缩空气可以通过缩口形成更高的喷吹流速，提升清灰效果，同时缩口结构也可以减少正常过滤状态下含尘气流进入反吹支管，避免粉尘在阀组部位沉积造成阀件卡涩。
