水泥生产系统风机外壳结构设计

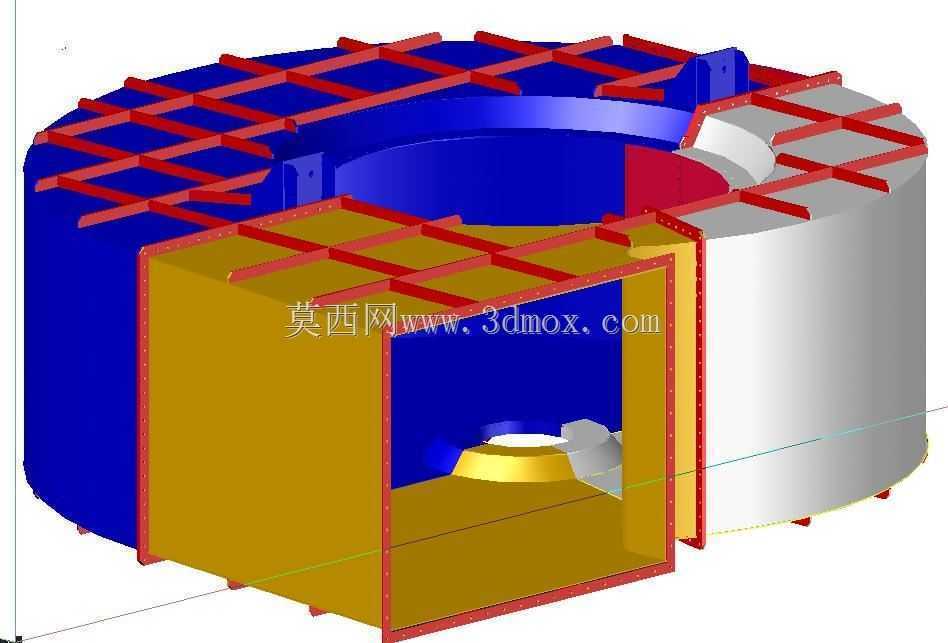

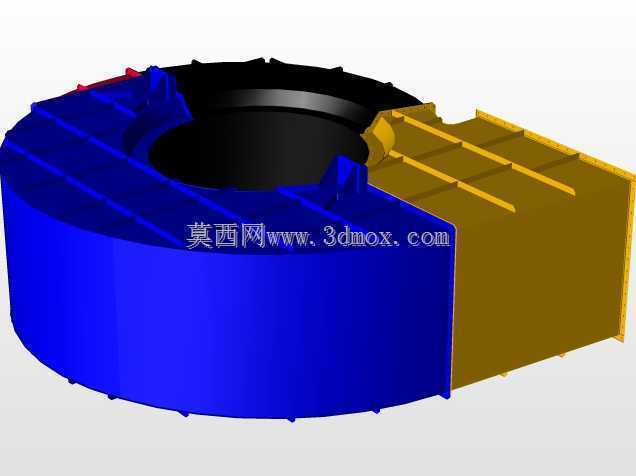

　　在新型干法水泥生产线的全流程通风、收尘、废气处理环节，风机作为核心动力源承担着生料磨系统通风、窑尾高温废气输送、水泥磨循环风导流、窑头余风排放等关键作用，而风机外壳作为包覆叶轮、构建气流流道的核心承载部件，其结构设计合理性直接决定整套通风系统的运行稳定性、漏风率指标与现场使用寿命。该外壳采用分体式焊接钢结构设计，整体由环形蜗壳段、矩形进风箱段两大部分拼接组成，完全适配水泥生产现场大流量、高含尘、带一定温度波动的工况使用需求。从实际安装边界来看，环形蜗壳段的中心高度需匹配现场水泥线土建基础的预埋螺栓孔位，底部预留的支撑脚间距严格对应常规水泥线风机基础的预埋间距，无需额外改造基础即可完成就位；矩形进风箱段的法兰端面尺寸与前端除尘管道、

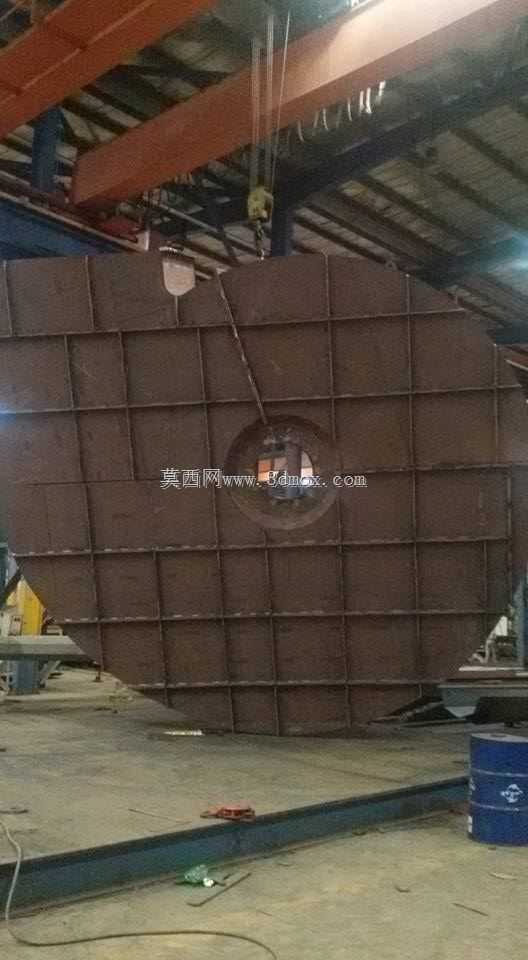

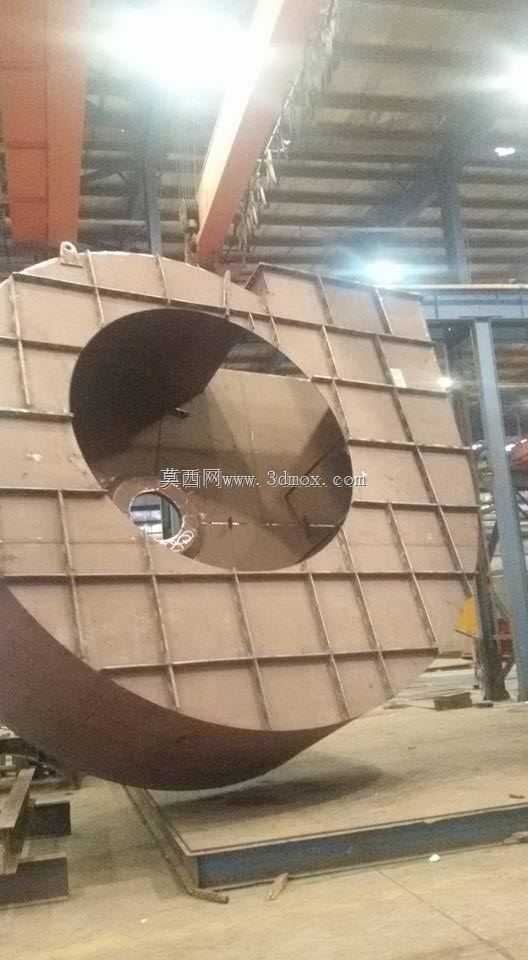

　　调节风门的法兰规格完全匹配，现场对接时可直接通过螺栓紧固，配合密封垫即可满足系统漏风率低于3%的行业要求。设计阶段首先针对水泥工况的高磨蚀特性做了结构强化，壳体外壁采用纵横交错的型钢加强筋布局，环形段的加强筋沿蜗壳型线周向、径向双向排布，矩形进风箱段的加强筋沿立面、水平面网格状布置，既可以控制壳体板材厚度避免整体重量过大，又能在风机运行时承受内部气流脉动压力、外部环境载荷，避免长期运行出现壳体振裂、变形的问题。进风箱段采用直角过渡搭配内部导流板的结构，替代传统的圆弧进风结构，一方面降低了大尺寸壳体的加工制作难度，现场焊接拼接时无需做大型曲面压型，普通铆焊车间即可完成制作；另一方面内部的导流板可引导进风气流均匀进入叶轮入口，

　　避免进风紊流导致的叶轮振动、效率损失，导流板的安装角度经过流道模拟优化，可降低进风段的局部阻力损失，减少风机的无用功消耗。蜗壳段采用对数螺旋线型线设计，型线曲率完全匹配对应规格离心风机的叶轮出口气流角，可将叶轮甩出的高速气流平稳导向出风口，降低蜗壳内部的涡流损耗；蜗壳与进风箱的拼接位置采用连续满焊工艺，拼接处外部额外增设一圈加强扁钢，避免长期受含尘气流冲刷导致焊缝磨穿漏风。考虑到水泥生产线现场检修需求，壳体上预留了多个检修人孔位置，日常运行时人孔通过法兰盖板密封，需要检查叶轮磨损、清理内部积灰时无需拆卸整个壳体即可进入内部作业；壳体底部预留了排污口，可及时排出停机时内部凝结的积水、沉积的粉尘，避免内部积灰导致叶轮运转失衡。

　　从结构受力角度，整个壳体的支撑点全部布置在环形蜗壳段的底部，进风箱段通过法兰与蜗壳段刚性连接，无需额外设置独立支撑，减少现场安装的找正工作量；壳体外部的加强筋同时作为吊装受力点，设计时已核算吊装载荷，现场转运、吊装时可直接在加强筋位置绑扎吊具，不会出现壳体吊装变形的问题。针对水泥工况的温度波动特性，壳体的环形段与出风口连接位置预留了热膨胀补偿余量，避免高温废气通过时壳体热胀冷缩产生的应力拉裂连接焊缝；壳体内壁可根据实际工况需求增设耐磨衬板，衬板通过沉头螺栓固定在壳体壁板上，磨损后可单独更换，无需整体更换外壳，大幅降低后期运维成本。实际应用中，该结构的风机外壳可适配水泥生产线不同工位的离心风机，不管是窑尾高温风机、煤磨通风风机还是水泥磨循环风机，仅需调整蜗壳型线参数、板材厚度与加强筋规格即可快速衍生出对应型号的外壳结构，整体设计兼顾了加工工艺性、现场安装便捷性与长期运行可靠性，完全满足水泥行业高粉尘、连续化生产的使用要求。
