调心滚子轴承三维结构设计模型

　　在重载、存在安装对中误差或者轴系挠曲变形的传动场景中，调心滚子轴承是支撑旋转轴、承受径向与双向轴向复合载荷的核心零部件，这类轴承广泛应用在矿山破碎设备、冶金轧机、输送设备、工程机械的行走机构、风力发电机组的主轴支撑等工况中，相比深沟球轴承，它的承载能力更强，同时具备自动调心的特性，能够补偿轴系加工安装带来的角度偏差，避免滚动体与滚道出现边缘接触导致的早期失效。

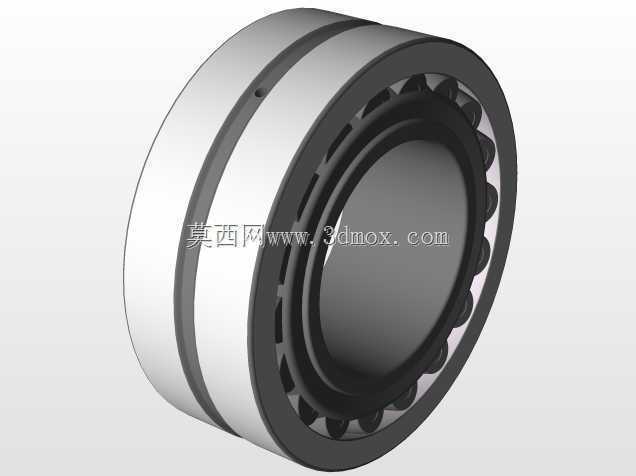

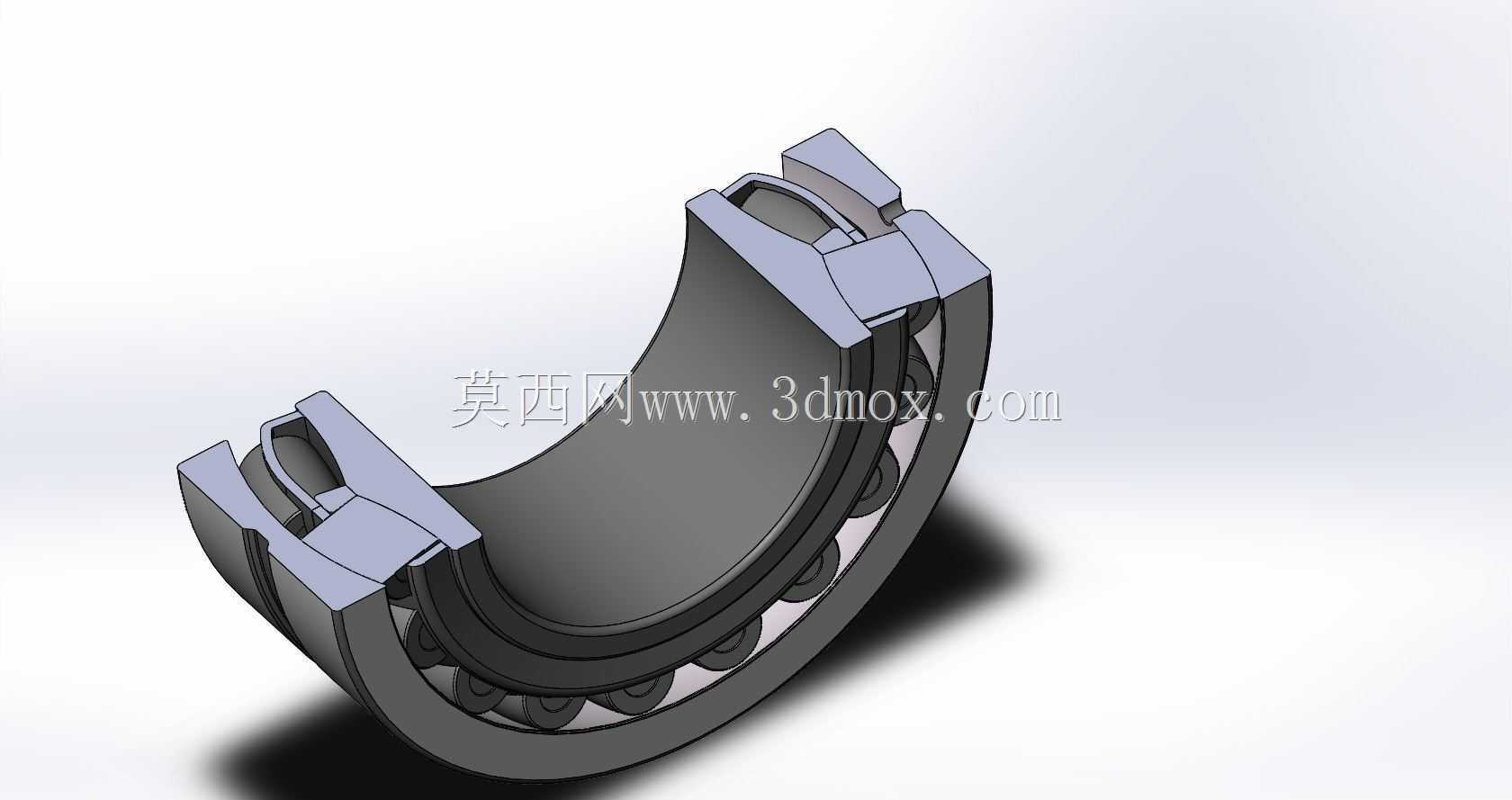

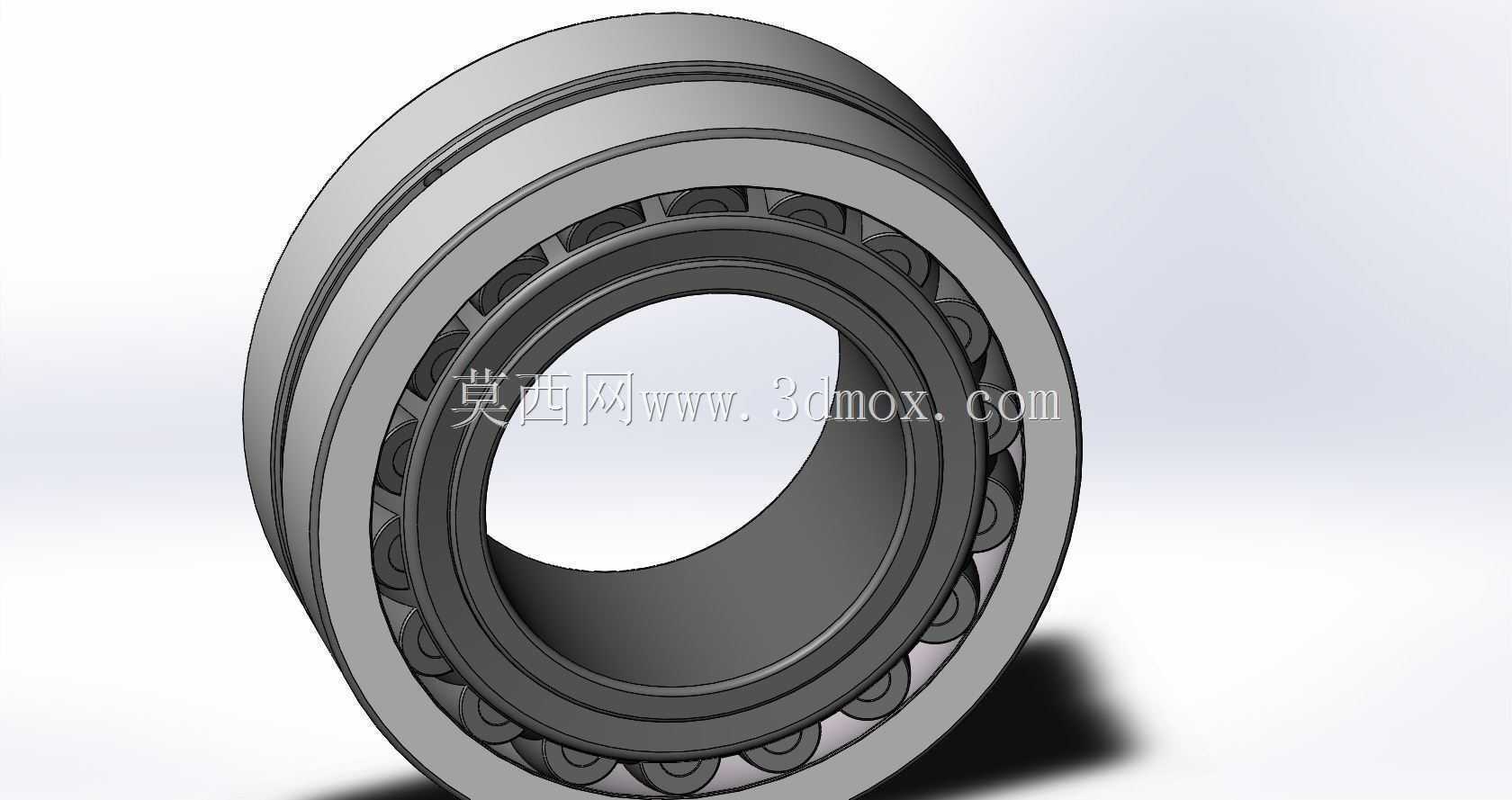

　　从结构设计来看，该模型完整还原了双列球面滚子轴承的核心组成：包含带双滚道的内圈、带球面滚道的外圈、两组对称布置的球面滚子、以及分隔引导滚子的保持架结构。设计过程中首先要匹配不同工况的载荷系数，确定滚子的直径、长度与数量，滚道的曲率半径需要与球面滚子的曲率做匹配设计，保证滚子与滚道之间为线接触状态，在承受重载时接触应力分布均匀，避免局部应力集中造成的点蚀、剥落失效。外圈的球面滚道曲率中心与轴承中心重合，这是实现调心功能的核心结构，当内圈随轴产生一定角度的偏斜时，滚子可以沿球面滚道自动调整位置，保证滚动体始终与内外圈滚道保持良好接触，不会出现卡滞或者局部载荷过载的问题。

　　安装边界方面，这类轴承的内圈与轴采用过盈配合，配合公差需要根据载荷大小、转速高低选择对应的公差带，重载冲击工况下需要选择较紧的过盈量，避免内圈与轴之间出现相对转动造成轴颈磨损；外圈与轴承座孔的配合多采用过渡配合或者间隙配合，保证轴承在出现调心偏转时外圈不会被座孔卡滞，同时要预留合适的轴向游隙，游隙过小会导致轴承运转时温升过高、润滑脂失效加快，游隙过大则会降低轴系的支撑刚度，引发运转振动与噪声。轴承的密封结构选型需要匹配工作环境，粉尘较多的矿山、建材工况需要搭配接触式橡胶密封，防止外界杂质进入滚道造成磨粒磨损，稀油润滑的高速工况则可以选择间隙密封或者非接触式密封，降低运转时的摩擦阻力。

　　在三维建模过程中，需要重点保证滚子与滚道的接触关系准确，保持架的兜孔结构需要与滚子轮廓做间隙匹配，兜孔间隙既要保证滚子能够灵活转动，又不能间隙过大造成滚子在运转中出现歪斜。建模时先通过旋转特征生成内外圈的基础轮廓，再绘制单个球面滚子的实体，通过圆周阵列生成整列滚子，之后根据滚子的排布位置设计保持架的兜孔与梁结构，最后完成所有零件的虚拟装配，验证各零件之间不存在干涉，转动过程中滚子能够沿滚道顺畅滚动，调心偏转时各部件不会出现卡滞。这类模型可以直接用于设备整体装配的干涉检查、轴系刚度仿真分析的前置建模环节，也可以作为轴承选型时的结构参考，帮助设计人员直观了解轴承的内部构造，确定安装位置的尺寸预留、密封结构的搭配方案，以及润滑通道的布置位置。

　　实际工程应用中，这类轴承的失效形式多为滚子点蚀、保持架断裂、滚道磨损，设计选型时需要根据额定动载荷计算轴承的额定寿命，匹配设备的大修周期，同时要考虑工况中的冲击载荷系数，适当放大选型余量，避免轴承在服役周期内提前失效。安装过程中需要采用热装工艺加热内圈，避免直接敲击轴承端面造成滚道或者滚子的损伤，装配后需要手动转动外圈检查运转是否顺畅，有没有卡滞点，再调整合适的轴向游隙，保证轴承在工作温升状态下游隙处于合理范围。润滑方式的选择也直接影响轴承的使用寿命，低速重载工况多采用润滑脂润滑，注脂量需要控制在轴承内部空腔的三分之一到二分之一，注脂过多会造成运转阻力大、温升过高，注脂不足则会出现干摩擦；高速或者高温工况则采用稀油循环润滑，能够带走运转产生的热量，同时持续带走磨屑与杂质，延长轴承的服役周期。
