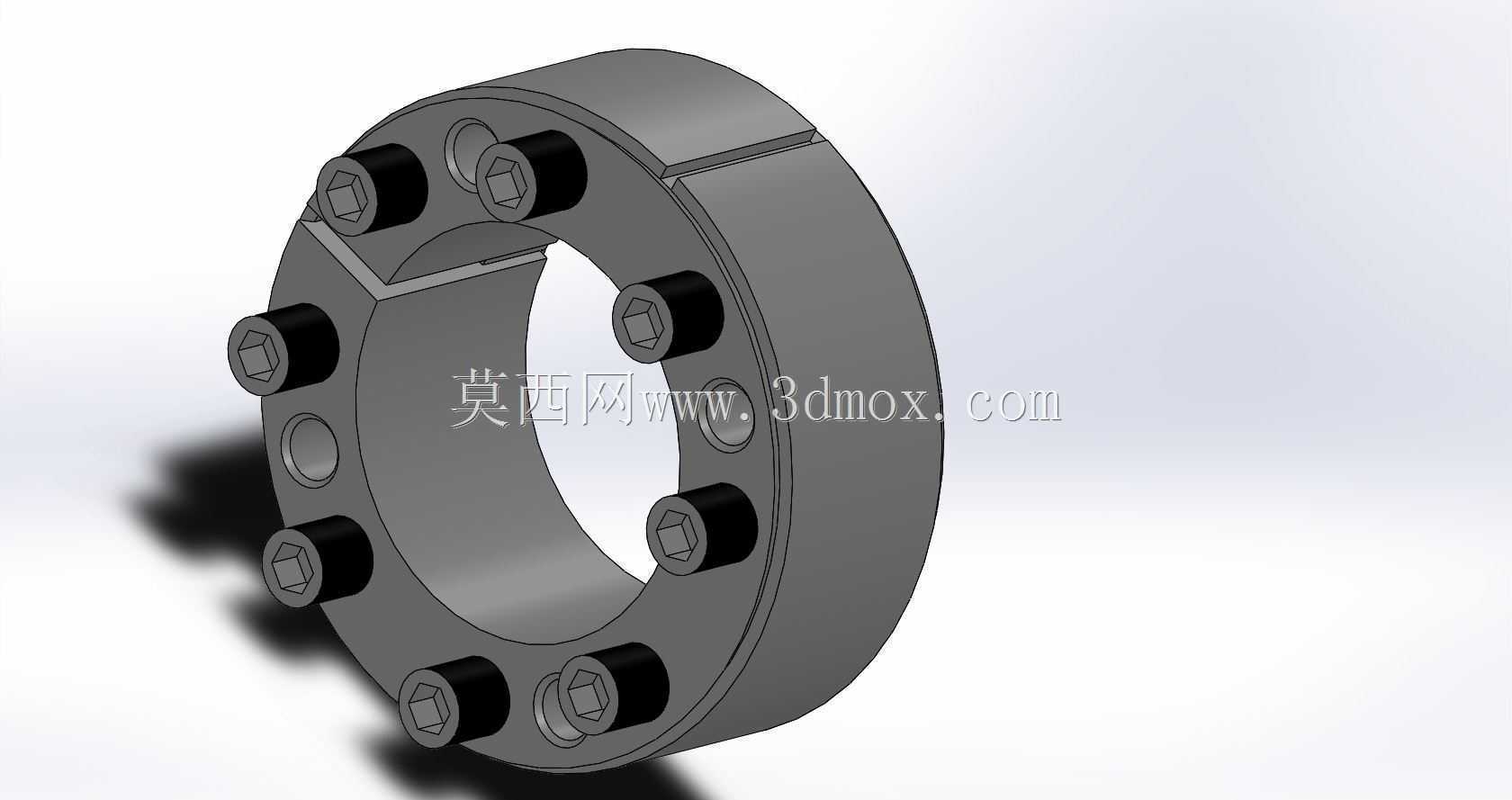

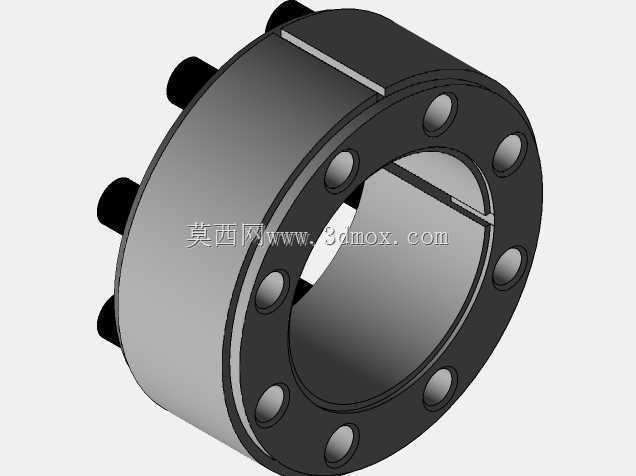

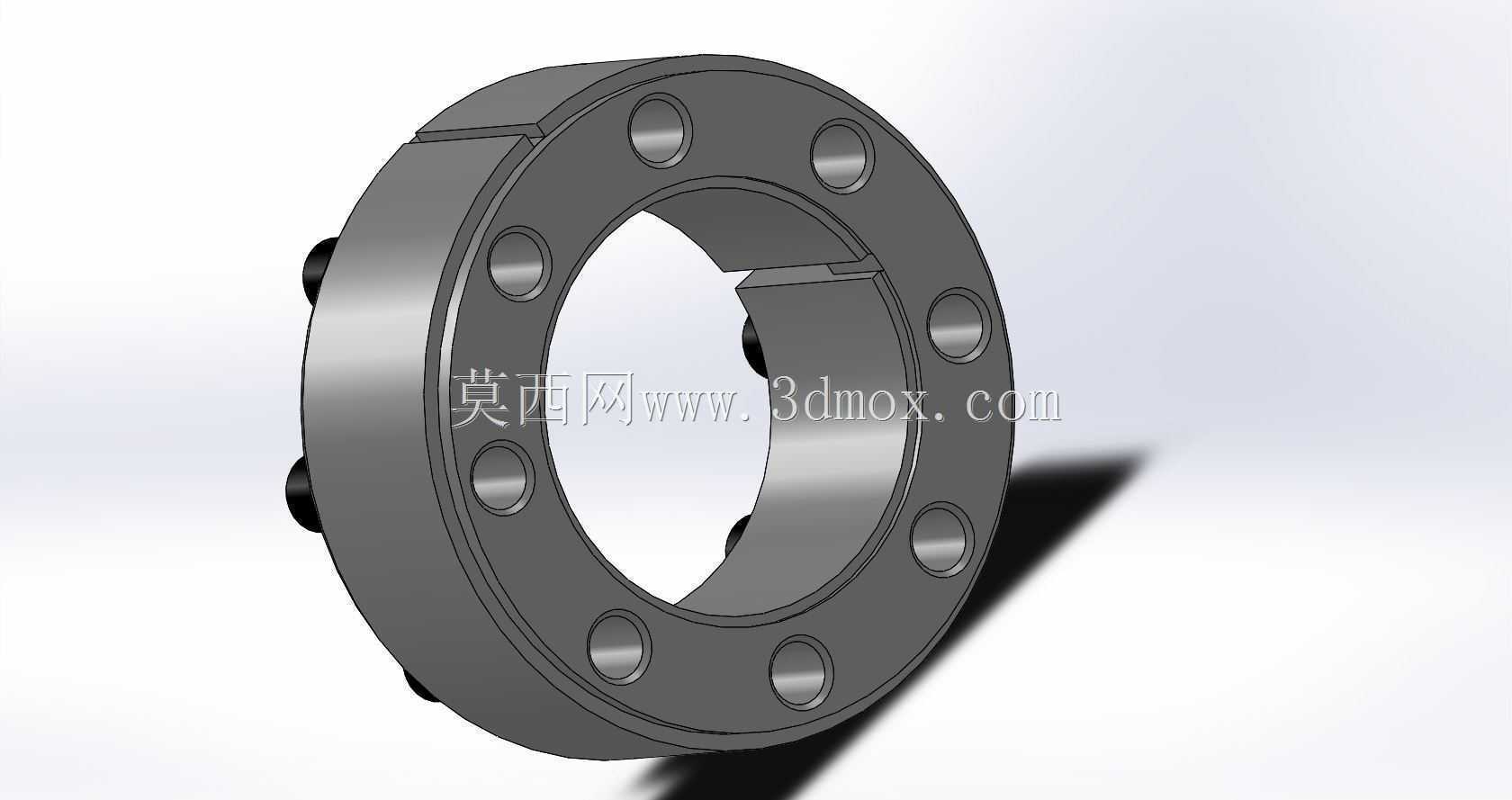

直径45规格锥形锁紧夹套结构

　　在重载传动系统的轴毂连接场景中，这类锥形锁紧夹套是替代传统键连接的核心部件，尤其适用于需要频繁拆装、对中性要求高的传动工位，比如包装机械的辊筒轴端、输送设备的驱动轮连接、机床主轴的附件锁紧环节，都能看到这类结构的实际应用。它不需要在轴或轮毂上加工键槽，完全依靠锥面的径向胀紧力传递扭矩，避免了键槽带来的应力集中问题，能有效提升轴类零件的疲劳寿命，同时装配时不需要高精度的配合公差，普通间隙配合的轴与轮毂就能通过该夹套实现无间隙锁紧，大幅降低了配套零件的加工难度。

　　从结构设计逻辑来看，该夹套采用开口式双锥面结构，内环与外环分别带有匹配的锥度，沿圆周均匀布置的内六角锁紧螺栓是施力核心，当按对角顺序逐步拧紧螺栓时，内环会沿锥面向轴向移动，同时向内收缩抱紧轴面，外环则向外胀开撑紧轮毂内壁，通过锥面的楔紧作用产生足够的径向正压力，依靠接触面的摩擦力传递扭矩、轴向力以及复合载荷。开口槽的设计是为了给内外环提供足够的弹性变形量，保证锁紧时环体能与轴、轮毂表面完全贴合，避免出现局部接触应力过大的问题，同时拆卸时松开螺栓就能快速解除胀紧力，不会出现传统过盈配合拆卸时拉伤配合面的情况。

　　从安装边界来看，该夹套适配的轴径为45mm，对应的轮毂安装孔需要匹配夹套的外径尺寸，安装时不需要额外加热或加压设备，只需要使用对应规格的内六角扳手按规定扭矩对角拧紧螺栓即可，装配前只需要清理轴与轮毂表面的油污、铁屑，不需要涂抹润滑脂，避免摩擦力下降影响锁紧效果。夹套的轴向厚度经过优化，在保证足够胀紧行程的前提下，不会占用过多的轴向安装空间，适合安装空间紧凑的传动工位，沿圆周均匀分布的螺栓数量经过扭矩匹配计算，既能保证每个螺栓的锁紧力均匀作用在锥面上，又不会因为螺栓数量过多导致装配步骤繁琐。

　　在实际选型应用中，这类锥形夹套可以根据传递扭矩的大小选择对应规格，相比传统的平键连接，它的对中精度更高，高速传动时不会因为键槽的间隙产生动平衡问题，非常适合转速较高的传动场景，同时它还能承受一定的冲击载荷，锥面的自锁特性可以保证在振动工况下不会出现松动，不需要额外增加防松零件。在设备维护环节，这类夹套的拆装效率远高于键连接或过盈配合连接，不需要使用拉马、加热设备等专用工具，只需要松紧螺栓就能完成传动部件的更换，能大幅缩短设备停机维护的时间，在连续生产的自动化产线设备中应用优势尤为明显。设计这类结构时，需要重点校核锥面的角度自锁性能、螺栓的总锁紧力、环体的变形量以及接触面的压应力，既要保证足够的传力能力，又要避免环体变形超过弹性极限导致塑性变形，影响重复使用性能，同时开口槽的位置需要避开螺栓孔的受力集中区域，防止长期受力后出现开裂问题。
