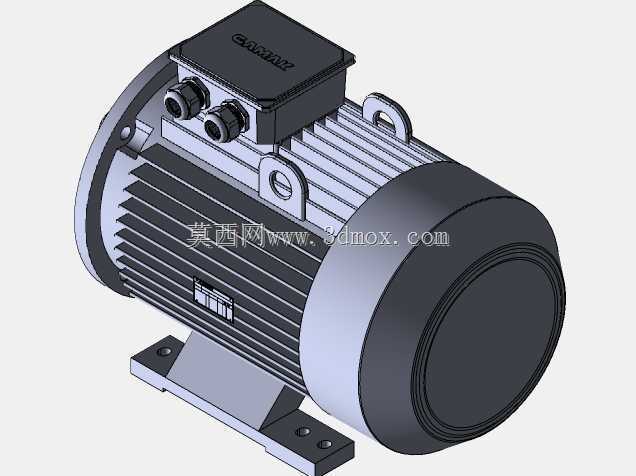

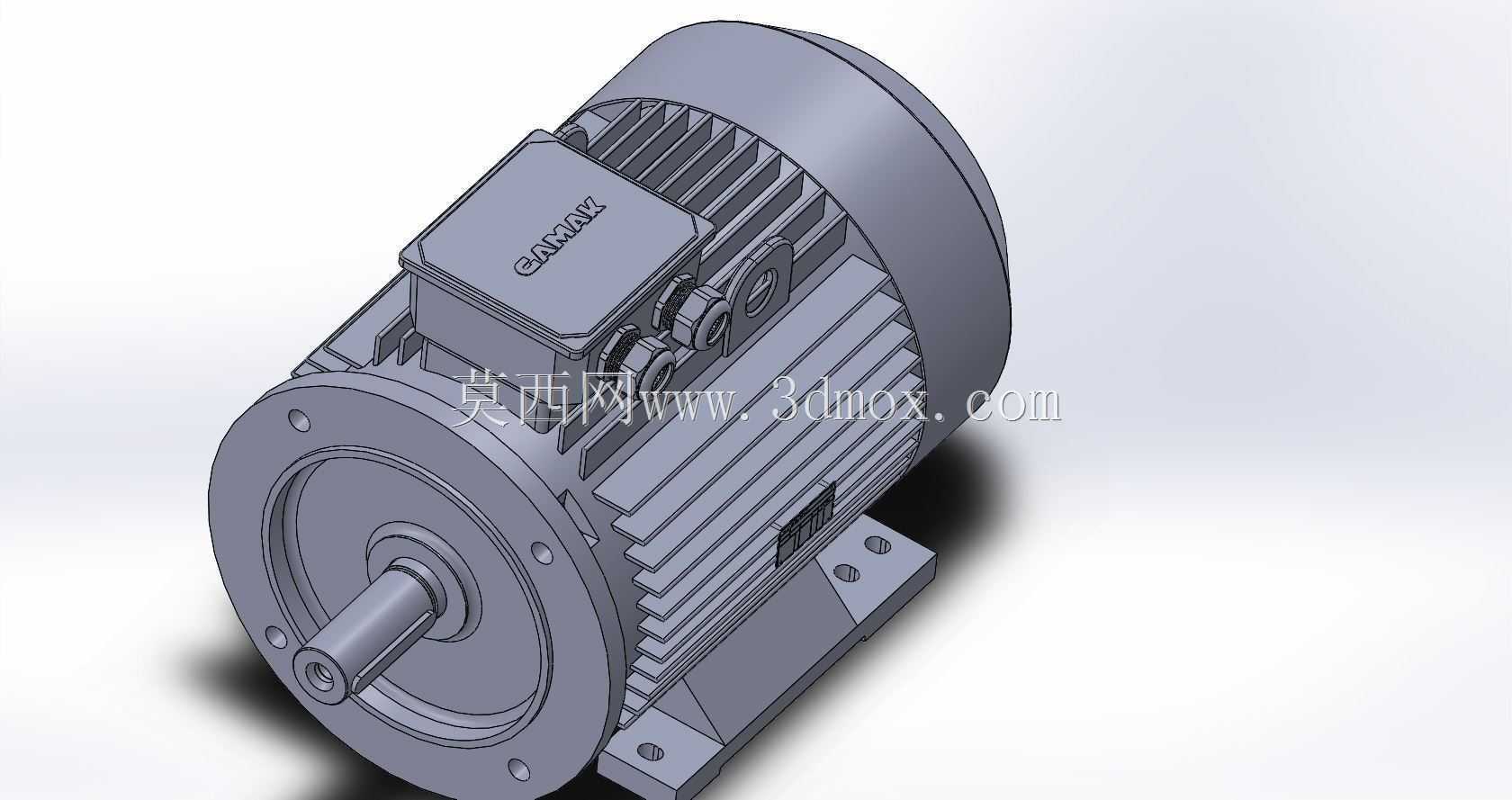

B35安装形式180-L三相异步电动机结构

　　这款180-L规格的B35安装形式电机，是工业传动场景里应用覆盖度极高的动力输出部件，日常在输送线驱动、泵组配套、机床进给单元、通用减速机输入端匹配等场景里都能见到同结构产品的身影，区别于纯底脚安装的B3结构与纯法兰安装的B5结构，B35形式同时兼顾了底脚固定的稳定性与法兰端的同轴定位优势，在既有安装基座平面、又需要和被驱动设备端盖直接对接的设备布局里，能大幅降低装配时的同轴度调校工作量，也能减少设备运行过程中连接轴系的径向窜动风险。从结构设计逻辑来看，机座部分采用了平行分布的轴向散热筋结构，筋条的高度、间距都经过热传导效率校核，电机运行时绕组产生的热量能通过定子铁芯传导到机座壁，再通过散热筋和流通空气完成热交换，

　　不需要额外加装独立散热风机就能满足F级绝缘下的连续运行温升要求，对于多数常规工况的连续运行场景，这种自扇冷结构的维护成本远高于带独立风机的结构，毕竟省去了外接风机的接线与易损件更换需求。接线盒设置在机座顶部的居中位置，盒体的密封结构能满足常规工业车间的防尘防溅要求，接线端子的排布预留了足够的线缆弯折空间，不管是从左侧还是右侧穿入电缆，都不需要额外调整盒体安装方向，现场布线的灵活度更高。输出轴端的法兰采用止口定位结构，止口的公差配合选用过渡配合等级，和被驱动设备的端面对接时，能直接保证电机轴和被驱动部件输入轴的同轴度，不需要反复打表调整径向跳动；底脚部分的安装孔采用长圆孔设计，安装时可以在小范围内调整电机的轴向位置，

　　方便联轴器安装时的间隙调整，也能抵消一部分基座加工时的位置误差。轴伸部分的尺寸按照标准电机的轴径公差加工，键槽的对称度、轴肩的定位尺寸都符合通用配套要求，不管是配装弹性联轴器、链轮还是皮带轮，都不需要二次加工轴头。端盖部分的轴承室结构经过刚度强化，能承受皮带传动场景下的径向载荷，也能承受直连传动时的少量轴向力，轴承选用双面密封的深沟球轴承，出厂时预填了长效润滑脂，正常工况下连续运行数千小时不需要补充润滑脂，日常维护只需要定期检查轴承运行温度与异响即可。从安装边界来看，180-L机座号的电机底脚安装孔距、轴伸直径、法兰止口尺寸都符合通用电机的尺寸规范，同功率等级下替换同规格B35安装的电机时，不需要改动原有设备的安装基座，

　　也不需要重新加工连接法兰，设备改造替换的适配成本极低。风罩部分采用加厚钢板冲压成型，和机座的连接卡扣牢固，能避免运行过程中因为振动导致风罩移位蹭到风叶，风叶采用工程塑料材质，动平衡精度满足高速运行要求，不会因为风叶不平衡带来额外的机身振动。在实际选型匹配时，这种结构的电机尤其适合那些安装空间有限、无法单独设置联轴器防护支架的场景，法兰端直接和被驱动设备连接后，连接轴段完全藏在法兰对接的空腔内，既节省了轴向安装空间，也能避免外露旋转部件带来的安全隐患。建模过程中，所有的安装尺寸、配合公差都按照实际量产产品的工程规范还原，散热筋的拔模角度、接线盒的安装凸台、端盖的加强筋结构都做了细节还原，不管是用来做设备布局的干涉检查，还是做教学演示的结构拆解，都能直接复用模型的结构特征，不需要额外做细节补全。
