松下90W齿轮传动减速马达结构

　　在轻工输送、小型自动化装配线、包装辅机这类对安装空间有严格限制的场景里，这类集成齿轮减速级的马达一直是动力单元的首选，不需要额外搭配独立减速箱，能直接把电机的高转速降到设备执行端需要的输出转速，同时放大输出扭矩，省去了传动链中间的联轴器、安装支座等额外部件，大幅压缩动力段的整体安装长度。

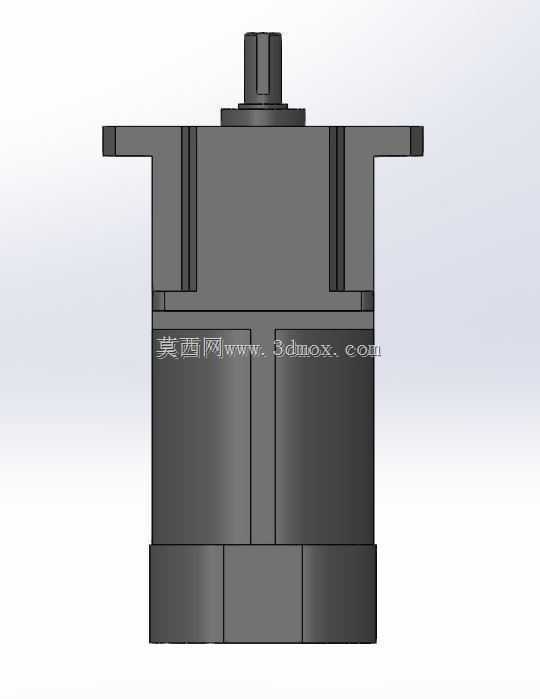

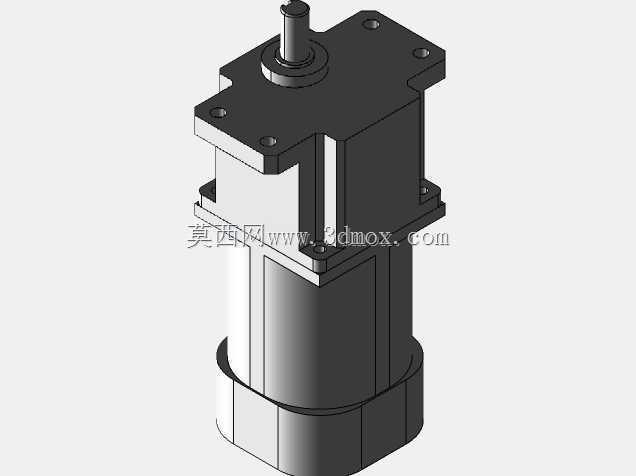

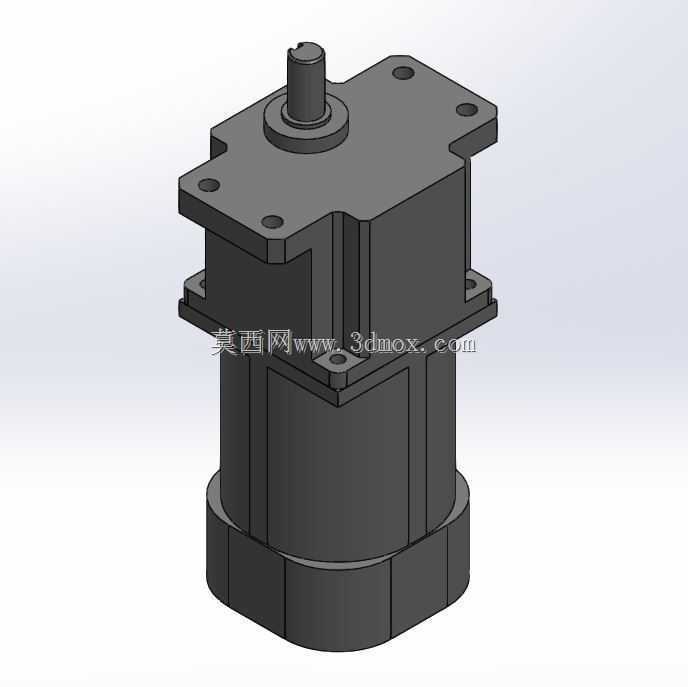

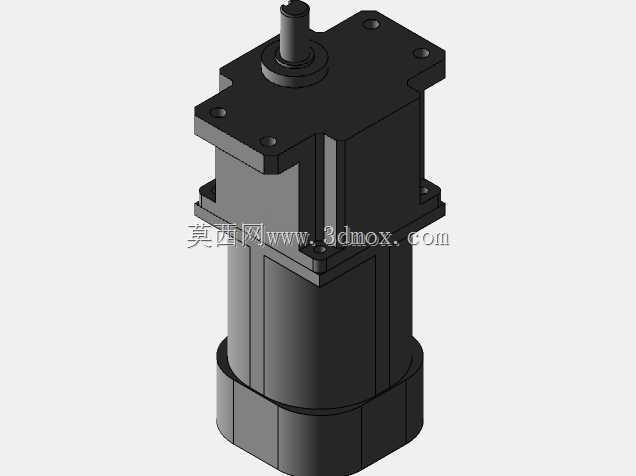

　　从结构设计逻辑来看，这款齿轮马达采用一体化铸铝壳体，上部是齿轮减速腔，下部是驱动电机本体，输出轴从减速腔顶部伸出，安装法兰直接在减速腔壳体上一体加工出四个带安装沉孔的固定耳，四个安装孔的位置度公差控制在0.02mm以内，保证安装时和设备安装面的贴合度，避免运行时因为安装错位产生的附加径向载荷，影响轴承使用寿命。输出轴采用标准圆柱轴伸，带键槽设计，能和同步带轮、链轮、联轴器等常见传动件直接配合，不需要额外做轴转接加工，适配绝大多数常规传动连接需求。

　　设计时优先考虑了现场安装的通用性，电机本体的外径和同功率等级的标准感应电机保持一致，减速段的法兰安装尺寸也和市面上同规格的齿轮减速马达安装孔位完全互换，设备改造替换时不需要重新加工设备的安装板，直接拆换原有动力单元就能完成升级，大幅降低现场改造成本和停机时间。齿轮腔内部采用斜齿轮传动结构，相比直齿轮传动，斜齿轮的重合度更高，传动过程中齿面接触是渐进式的，运行噪音更低，承载能力更强，能承受频繁正反转的冲击载荷，适合在启停频繁的自动化工位上使用。

　　壳体表面做了哑光喷塑处理，不仅能提升车间环境下的防锈耐腐能力，也能避免金属壳体反光对现场操作人员的视觉干扰，壳体上预留的透气塞位置能平衡齿轮腔内部和外部的气压差，避免长时间运行时腔内温度升高、压力变大导致的油封渗漏问题。输出轴端的油封采用双唇口结构，内侧封齿轮腔的润滑脂，外侧阻挡车间里的粉尘、切削液等杂物进入腔体内部，提升整机在复杂车间环境下的防护能力。

　　从安装边界来看，整机的重心落在安装法兰的中心投影范围内，垂直安装或者水平安装都不会产生额外的偏载力矩，设备机架设计时不需要额外做加强筋来抵消偏载，能简化机架的结构设计。输出轴的径向承载能力经过匹配设计，允许直接挂载小直径的链轮或者同步轮，不需要额外增加支撑轴承座，进一步精简设备的传动结构。电机尾部的散热筋沿轴向均匀分布，即使在低速连续运行的工况下，也能通过自然对流把电机运行产生的热量及时散出，不需要额外加装散热风扇，降低运行时的风噪和能耗。

　　在实际选型应用中，这类90W功率等级的齿轮马达，适配的输出转速范围覆盖每分钟几转到几百转的区间，能满足小型皮带输送机、自动上料机构、包装线的送膜机构、小型工装转盘等不同工位的动力需求，因为是一体化集成结构，传动链的传动效率比分体式电机加减速箱的结构高5%到8%，长期运行的能耗优势明显。齿轮腔内部的润滑脂采用长寿命合成润滑脂，正常使用工况下不需要定期开盖换脂，减少后期维护的工作量，适合在无人值守的自动化设备上长期连续运行。

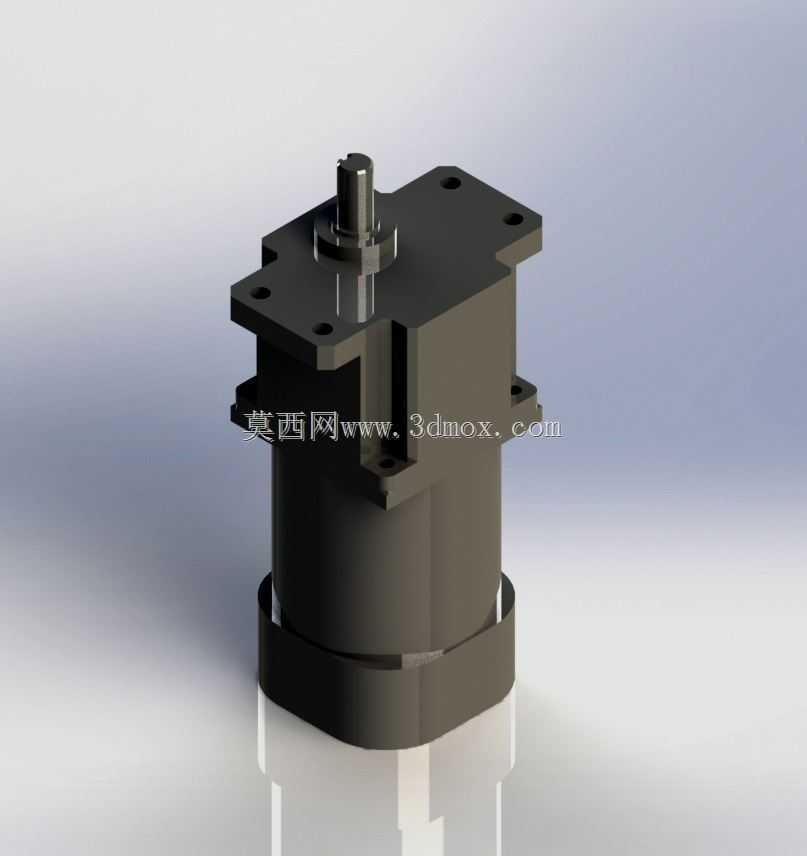

　　建模过程中对所有安装配合面都做了公差匹配，安装孔的沉孔深度、轴伸的键槽尺寸、法兰的定位止口直径都严格按照实物的实际尺寸1:1还原，导入装配环境时可以直接用来做干涉检查，验证设备安装空间是否足够，也能用来模拟输出轴和传动件的配合状态，提前发现设计中可能存在的安装干涉问题，减少实物加工装配时的出错概率。
