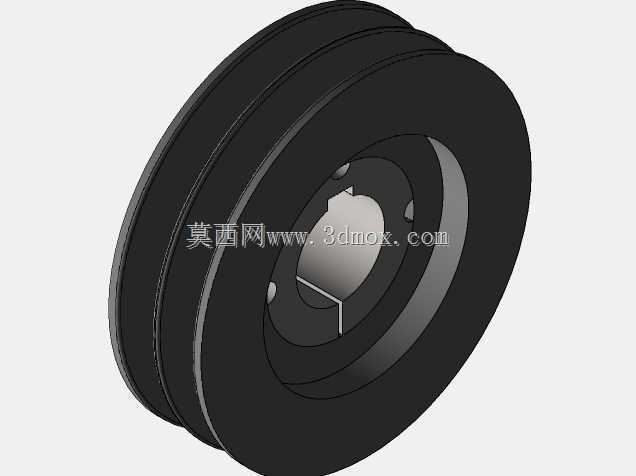

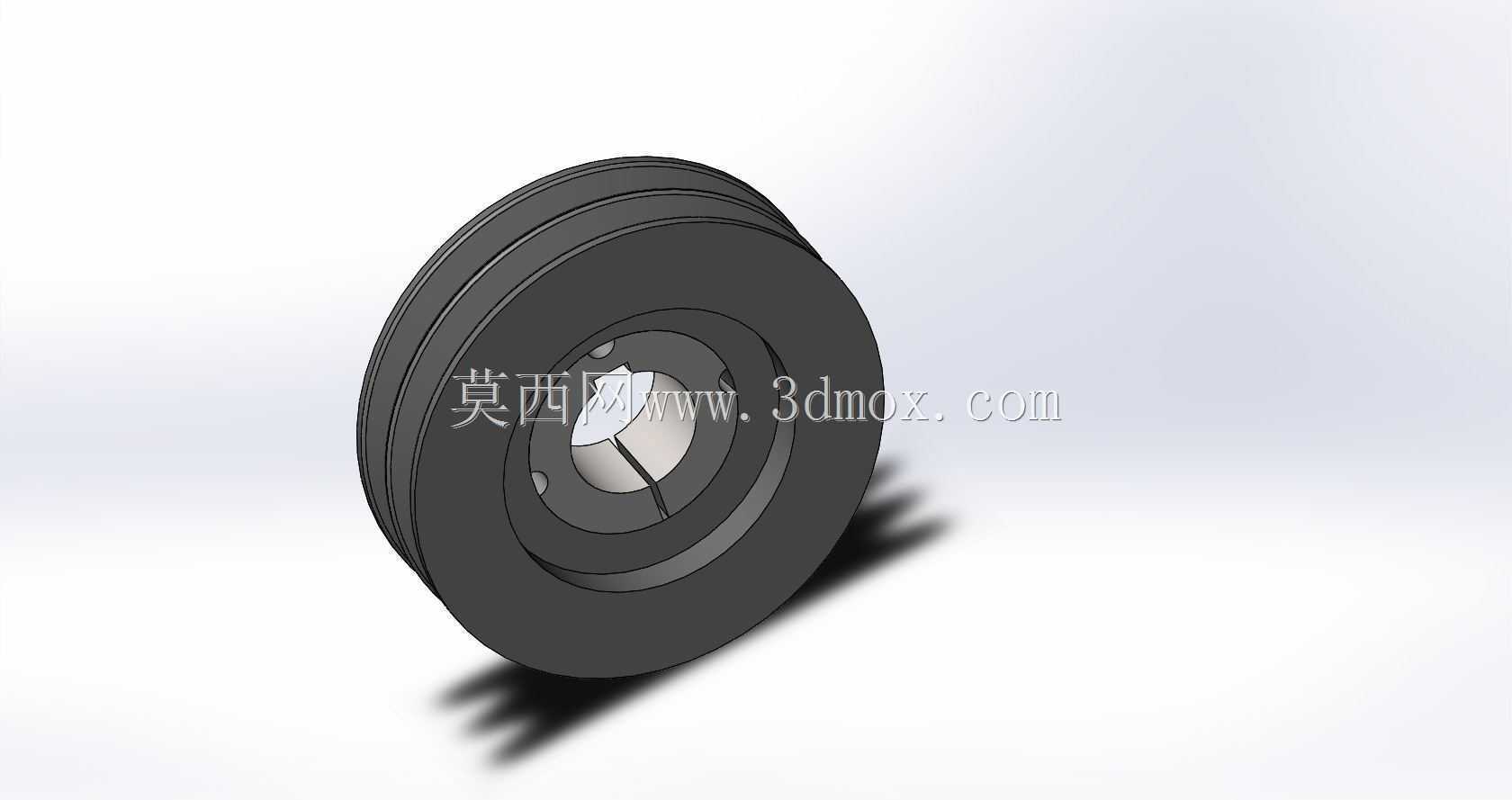

双槽SPB150锥套式KASNAK传动滑轮

　　在工业传动系统的布局中，窄V带传动凭借传动比稳定、张紧力需求小、带体寿命长的优势，在中小功率的动力传递场景中应用占比极高，这款适配SPB型窄V带的双槽滑轮，就是针对这类传动场景开发的核心传动部件。从实际应用场景来看，这类滑轮常出现在风机、水泵、小型输送设备、轻工机械的动力端，用来将电机输出的扭矩通过皮带传递到工作端，相比平带轮，窄V带轮的槽型楔角更贴合带体侧面，接触面积更大，传动效率能稳定维持在95%以上，同时能适应一定程度的安装对中误差，降低现场安装调试的精度要求。

　　从结构设计思路来看，这款滑轮采用了锥套锁紧的安装方式，区别于传统的键连接直孔皮带轮，锥套结构不需要在轴上加工高精度的键槽，也不需要额外的轴向定位挡圈，安装时只需要将锥套嵌入带轮内孔，拧紧锁紧螺栓就能通过锥面的过盈配合实现带轮与轴的无间隙锁紧，拆卸时也只需要将螺栓拧入拆卸孔就能顶开锥套，不需要使用拉马等拆卸工具，对于需要频繁调整传动比、或者现场维护空间有限的工况来说，这种结构能大幅降低维护更换的时间成本。带轮的轮槽部分做了精准的型面加工，SPB型带对应的槽角为34度，槽深、槽顶宽、槽底圆角都严格匹配窄V带的截面尺寸，避免运行过程中出现带体嵌入过深或者接触面积不足的问题，减少带体的异常磨损，延长皮带的更换周期。

　　从外形尺寸与安装边界来看，这款带轮的基准直径为150mm，属于中小直径的SPB带轮范畴，双槽设计可以同时安装两根SPB型窄V带，单根SPB带在基准直径150mm的带轮上，额定传递功率能达到4kW左右，双槽布置就能覆盖8kW以内的动力传递需求，适配常规的Y系列4极、6极中小型电机的输出轴径范围。带轮的轮缘部分做了动平衡处理，由于带轮在运行时的线速度会随着电机转速变化，当电机为4极电机时，150mm基准直径的带轮线速度约为11.3m/s，这个速度区间下如果动平衡精度不足，很容易出现轴系振动、轴承发热的问题，因此设计时在轮辐位置做了去重处理，将动平衡等级控制在G6.3以内，满足常规工业设备的运行振动要求。带轮的轴向总宽度根据双槽的槽间距设计，槽间距严格遵循窄V带轮的标准尺寸，避免两根皮带在运行过程中出现相互摩擦的问题，轮缘的两端做了小角度的倒角，既方便皮带安装时的套入，也能避免轮缘锐边割伤带体的包布层。

　　在实际选型适配的时候，需要注意带轮的安装轴径要和锥套的内孔尺寸匹配，同时要核算中心距与带长的匹配关系，确保小带轮的包角不小于120度，避免出现打滑丢转的问题。另外这款带轮的材质采用灰铸铁HT200铸造，经过时效处理消除内应力，加工后不会出现变形，铸铁材质的减震性能优于钢制带轮，能吸收传动过程中产生的小幅振动，让传动过程更平稳。轮槽的工作表面做了精车处理，表面粗糙度控制在Ra3.2以内，减少带体侧面的摩擦损耗，避免带体过早出现龟裂、掉渣的老化问题。在安装时需要注意，锥套的锁紧螺栓要按照对角顺序分次拧紧，避免锥套出现偏斜，导致带轮端面跳动超标的问题，安装完成后要检查带轮的径向跳动和端面跳动，确保跳动值在允许范围内，再张紧皮带进行空载试运转，确认无异常振动、异响后再加载运行。
