双槽辐条式KASNAK滑轮结构设计

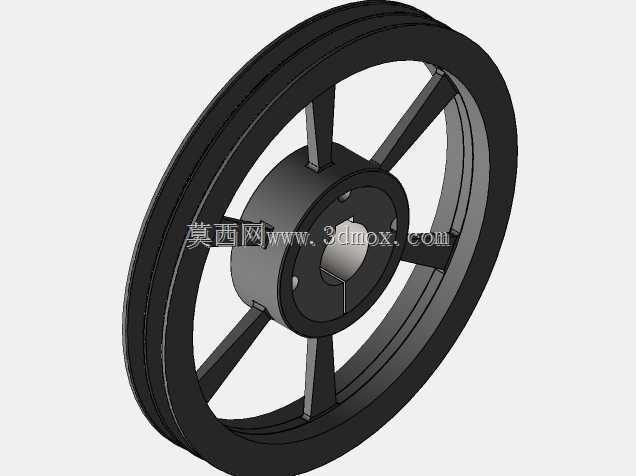

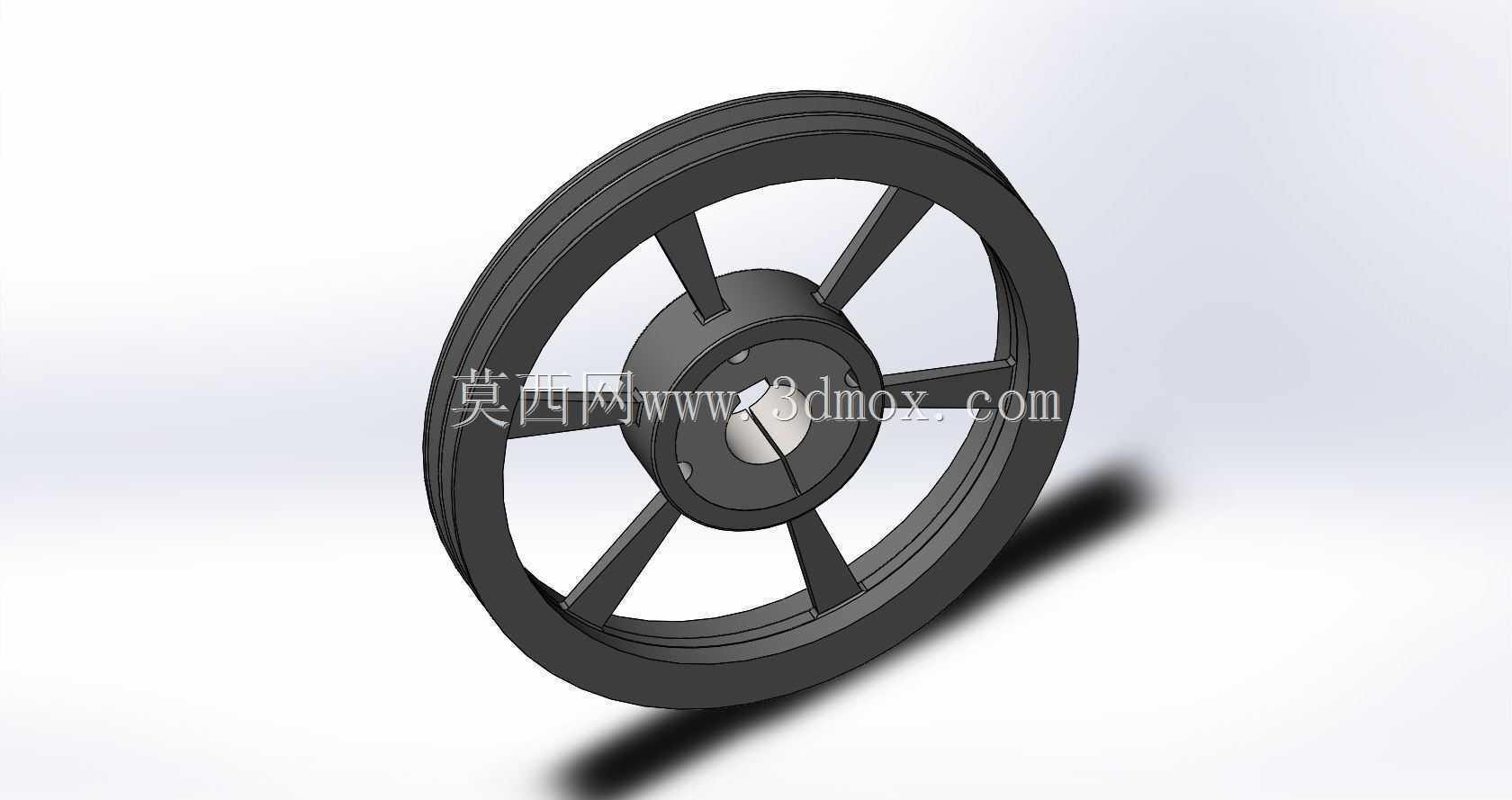

　　在带传动系统的实际选型与结构设计中，轮体的结构形式直接决定了传动单元的转动惯量、安装适配性以及长期运行的稳定性，这款双槽结构的辐条式滑轮，主要适配双根SPB型窄V带的传动场景，常见于矿山输送设备的从动端传动、农业机械的动力传递单元、中小型风机的增速传动组以及轻工生产线的长距离动力传输工位，这类应用场景往往对轮体的自重有明确要求，同时需要保证轮槽与皮带的贴合精度，避免运行过程中出现皮带跳齿、偏磨甚至脱槽的故障。从结构设计逻辑来看，这款滑轮采用了六根等距分布的辐条替代传统的实心腹板结构，在保证轮体整体径向刚度的前提下，大幅削减了轮体的整体重量，降低了传动启动瞬间的转动惯量冲击，对于需要频繁启停的传动工位而言，

　　这种结构能有效减少电机启动时的电流峰值，同时降低轴系的瞬时载荷。轮缘部分采用了双槽平行设计，槽型的截面角度、槽深以及槽间距严格匹配SPB型窄V带的尺寸规范，槽面的加工粗糙度控制在合理区间，既保证皮带与槽面有足够的摩擦力传递额定扭矩，又不会因为粗糙度过高加剧皮带的磨损速率，轮缘的外侧设置了轻微的凸起挡边，能够在皮带出现小幅轴向窜动时起到限位作用，避免皮带运行过程中脱出轮槽。轮毂部分采用了通孔加键槽的安装形式，中心孔的尺寸适配常规的传动轴径，键槽的位置与尺寸符合平键连接的标准规范，能够实现与传动轴的周向固定，传递额定扭矩，轮毂与辐条的连接位置做了圆弧过渡处理，避免应力集中导致的辐条根部断裂问题，

　　这一细节在长期交变载荷的传动场景中尤为重要，很多早期的辐条式滑轮故障都出现在辐条与轮毂的连接位置，圆弧过渡能够有效分散该位置的集中应力，提升轮体的疲劳寿命。从安装边界来看，这款滑轮的轴向安装尺寸由轮毂长度决定，安装时需要保证轮体的中心平面与配对带轮的中心平面重合度误差控制在允许范围内，避免皮带出现偏磨，径向安装时需要注意轴端的固定方式，通常采用轴端挡圈配合圆螺母的形式实现轮体的轴向定位，防止运行过程中轮体出现轴向窜动。在实际建模过程中，轮槽的截面轮廓需要严格按照带轮的标准参数绘制，保证槽面的锥度与皮带的侧面角度完全匹配，辐条的截面采用矩形带圆角的形式，既保证足够的抗弯截面模量，又减少铸造或机加工过程中的应力集中点，

　　轮体的整体动平衡性能需要在设计阶段就做考量，六根辐条等角度分布的结构本身就具备良好的静平衡基础，对于高转速应用场景，还可以在轮缘的端面预留动平衡去重位置，方便后续做动平衡校正。这类辐条式滑轮相比实心腹板滑轮，除了自重更轻的优势，在散热表现上也更出色，带传动长期运行过程中皮带与轮槽摩擦会产生热量，辐条之间的空隙能够让空气在轮体旋转时形成对流，带走轮槽表面的热量，降低皮带的工作温度，延长皮带的使用寿命，在一些露天作业的设备上，这种开放式的辐条结构还不容易积存泥沙、灰尘，减少杂物进入轮槽导致的皮带磨损加剧问题。设计过程中还需要考虑轮体的材料适配性，通常这类滑轮采用灰铸铁材料铸造后机加工成型，灰铸铁具备良好的减震性能，能够吸收传动过程中的小幅振动，同时材料的耐磨性能也能满足轮槽长期摩擦的使用要求，对于一些有轻量化要求的特殊场景，也可以采用铸钢或者铝合金材料制作，但需要对应调整辐条的截面尺寸，匹配不同材料的力学性能参数，保证轮体的强度与刚度满足传动扭矩的要求。
