高精度行星齿轮箱传动结构三维设计

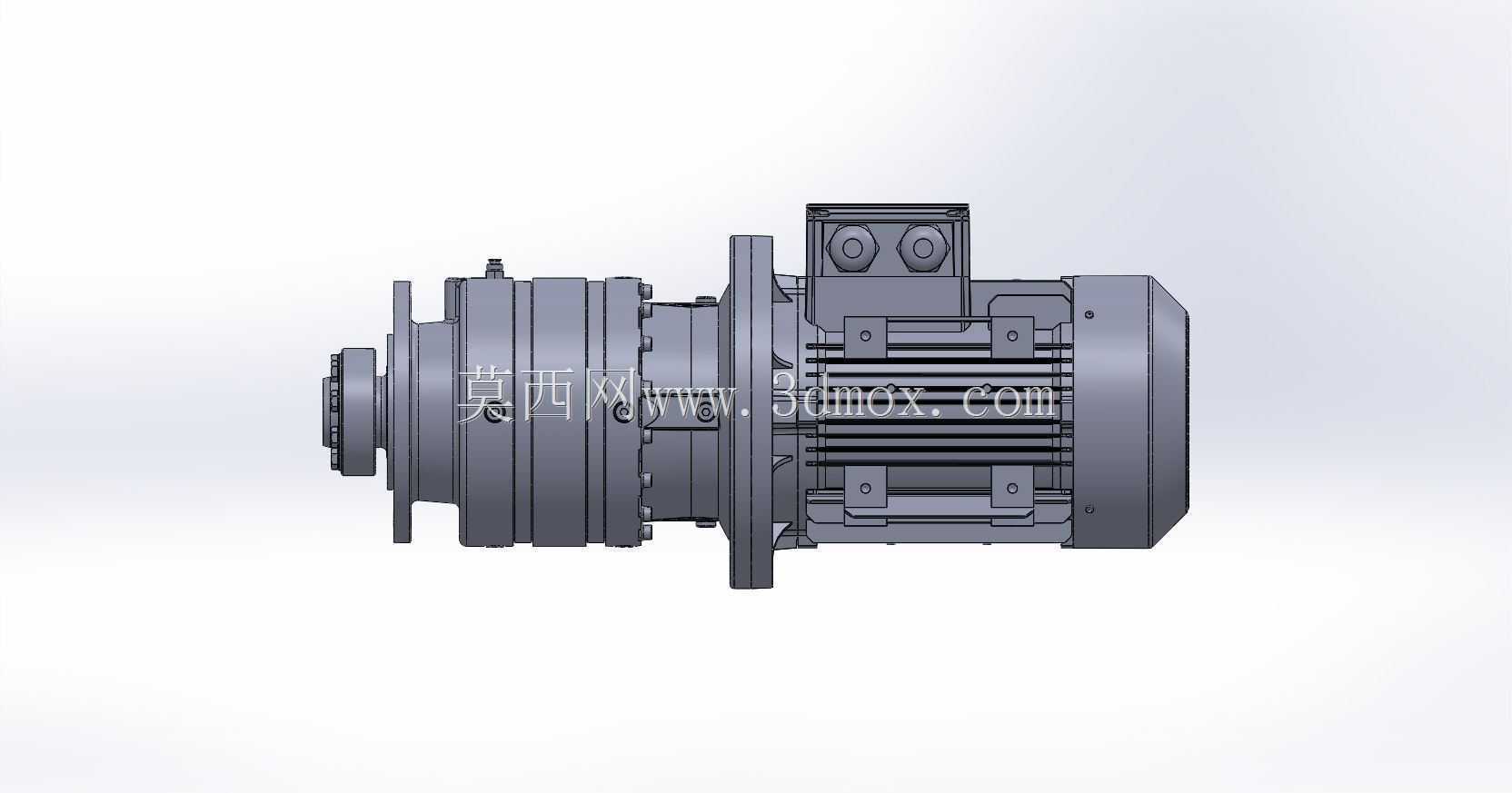

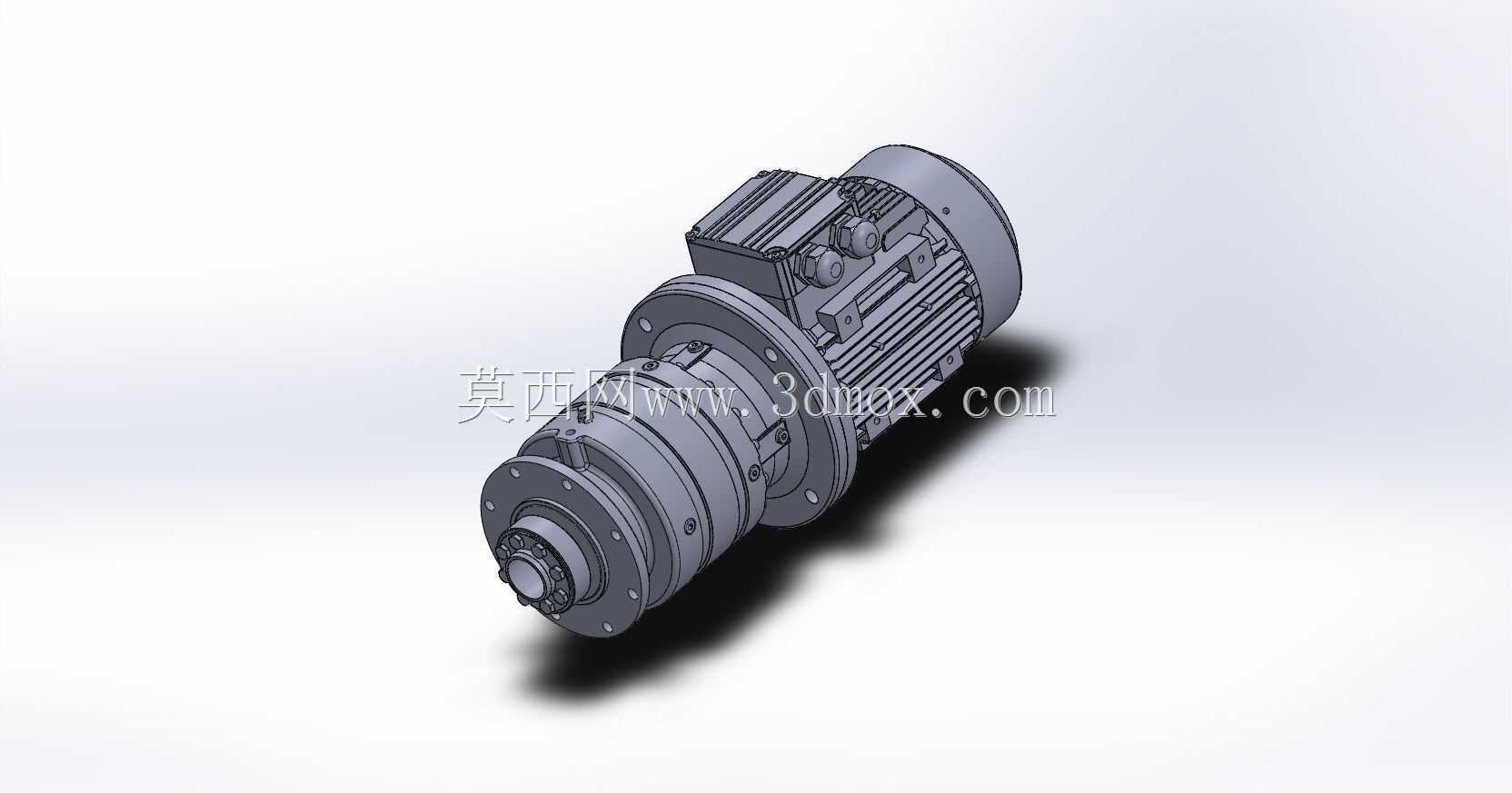

　　在工业传动场景里，行星齿轮箱的应用覆盖了从伺服传动系统、自动化生产线驱动单元到工程机械动力传输的多个核心环节，这类传动部件的核心价值在于通过紧凑的结构实现大传动比输出，同时保证较高的传动效率与负载承载能力，是很多对安装空间、输出扭矩有严格要求的设备里不可或缺的核心部件。这款行星齿轮箱的设计围绕同轴式传动布局展开，输入端采用法兰式连接结构，能够直接匹配标准伺服电机或者步进电机的输出轴安装尺寸，输出端设计为带螺栓孔的法兰输出结构，可直接连接负载端的转盘、传动轴或者执行机构，省去了额外的连接转接件，能有效缩减整套传动系统的轴向安装尺寸。从结构设计逻辑来看，这款行星齿轮箱采用多级行星轮系排布，内齿圈与箱体采用一体化加工的结构形式，

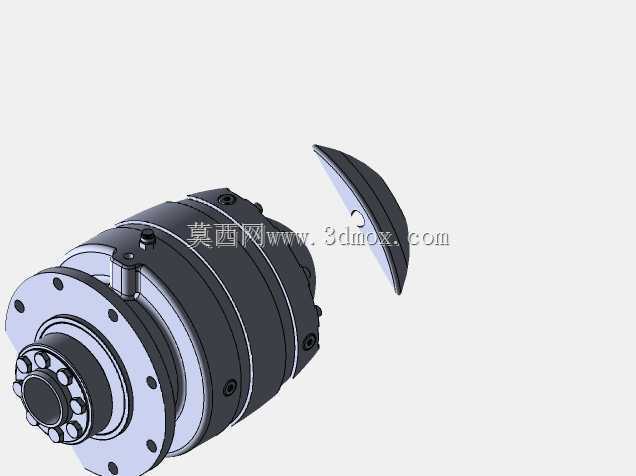

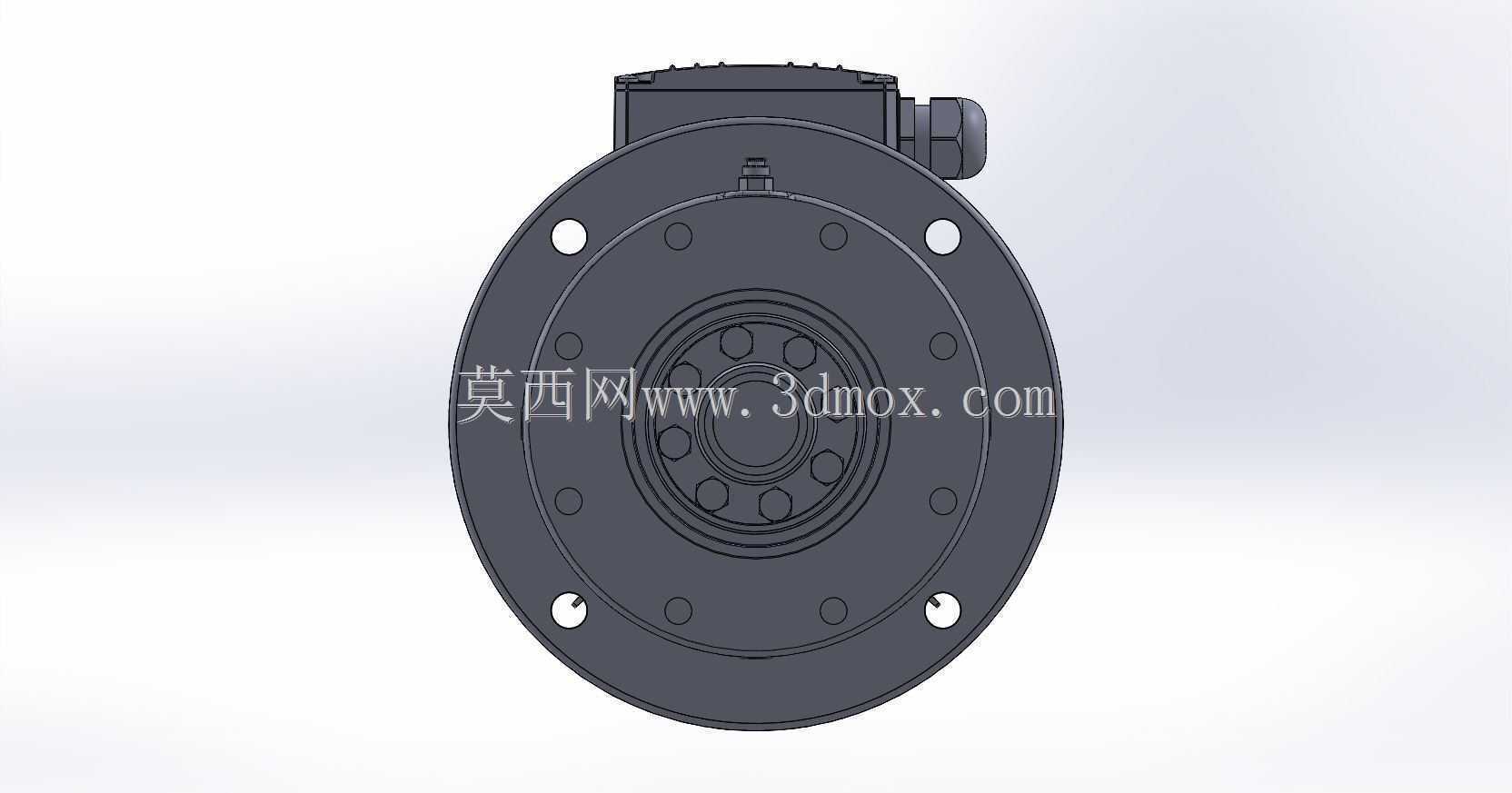

　　能够保证内齿圈的同轴度与结构刚性，避免分体式装配带来的啮合间隙误差；行星轮通过滚针轴承安装在行星架上，每个行星轮的安装孔位都做了位置度公差约束，保证多个行星轮能够均匀分担输入扭矩，避免单齿过载的情况出现；太阳轮采用浮动式安装设计，能够在运转过程中自动补偿加工与装配带来的微小误差，让各行星轮的啮合受力更加均匀，降低运转过程中的振动与噪音。在安装边界的设计上，这款齿轮箱的箱体采用阶梯式圆柱外形，最大外径处的安装定位面做了精磨处理，能够直接嵌入设备的安装基座孔位实现径向定位，输入端与输出端的连接螺栓孔采用等分圆周排布，适配不同安装角度的装配需求，不需要额外调整箱体角度就能完成对接；箱体上预留的注油孔与放油孔位置做了隐蔽式设计，

　　既不影响整体安装尺寸，也能方便后期维护时的润滑油更换，避免日常运维需要拆解整套传动结构。从实际使用场景的适配性来看，这款齿轮箱的结构设计能够适配频繁正反转的传动工况，行星架的输出刚性经过结构强化，在承受瞬时冲击负载时不会出现行星架变形导致的轮系卡滞问题；各级齿轮的啮合侧隙都做了分级控制，能够满足精密传动场景下的回程间隙要求，在数控转台、机器人关节驱动、自动化分拣设备的驱动单元里都能适配。设计过程中对箱体的壁厚做了有限元校核，在保证整体重量控制的前提下，对轴承安装位、内齿圈受力段的壁厚做了局部加强，避免长期负载运转下出现箱体形变导致的齿轮啮合精度下降；端盖与箱体的连接采用内六角螺栓均布锁紧，配合O型密封圈实现箱体的密封防护，

　　能够适配有少量粉尘、切削液飞溅的车间生产环境，不需要额外加装防护外罩就能直接使用。轮系的润滑采用油脂润滑或者稀油润滑两种兼容结构，根据不同的使用转速区间可以选择对应的润滑方式，高转速工况下可以采用稀油润滑配合箱体上的油道设计，实现齿轮啮合面与轴承位的持续润滑，低转速间歇运转工况下采用润滑脂填充就能满足长期免维护的使用需求。输出轴的连接采用花键配合螺栓锁紧的结构，能够传递更大的输出扭矩，避免平键连接在正反转切换时出现的键侧间隙冲击，连接端面的定位止口能够保证输出端与负载的同轴度，减少运转过程中的径向跳动。
