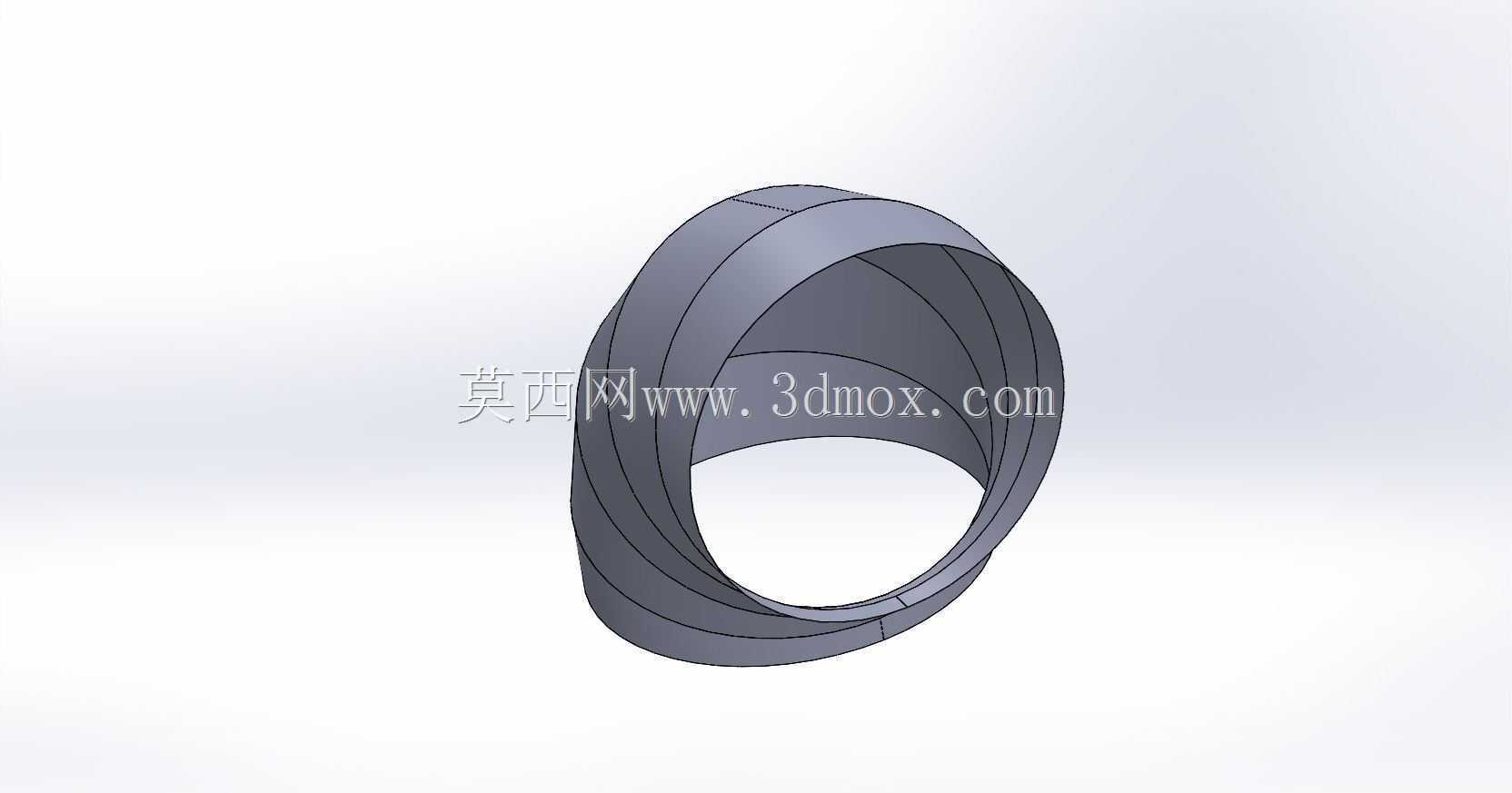

大口径薄壁通风管道转向弯头结构

　　在工业通风除尘、大型场馆排风、化工废气输送、矿山井下通风等场景中，大口径管路的转向衔接一直是管路布设的核心环节，这类场景往往对管路的风阻控制、安装适配性、结构自重有较高要求，传统厚壁冲压弯头不仅自重偏大，在大管径工况下材料成本过高，且安装时需要配套重型吊装辅具，现场施工难度较高。本次设计的800毫米直径薄板弯头，正是针对这类低压大流量流体输送场景开发的管路转向构件，整体采用薄壁板材卷制拼接成型，在满足管路转向导流需求的前提下，最大限度降低构件自重，减少管路支撑结构的载荷负担。

　　从实际功能层面看，该弯头主要承担管路系统90度转向的导流作用，内部流道顺滑过渡，没有突兀的折角结构，能够有效降低气流通过时的局部阻力损失，减少通风系统的动力损耗，避免弯头位置出现涡流积灰、流道异响等常见问题。薄板结构的设计思路，核心是平衡结构强度与材料成本，针对低压输送工况下的载荷特点，通过合理的板材厚度选型与拼接焊缝布局，让构件在承受常规管路风压、自身重量以及少量外接载荷时，不会出现明显的形变，同时相比同口径厚壁弯头，材料用量能够降低六成以上，非常适合对自重控制要求较高的架空管路、临时通风管路布设场景。

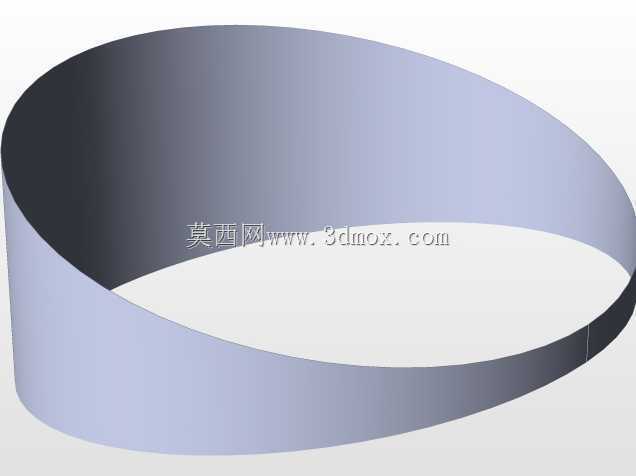

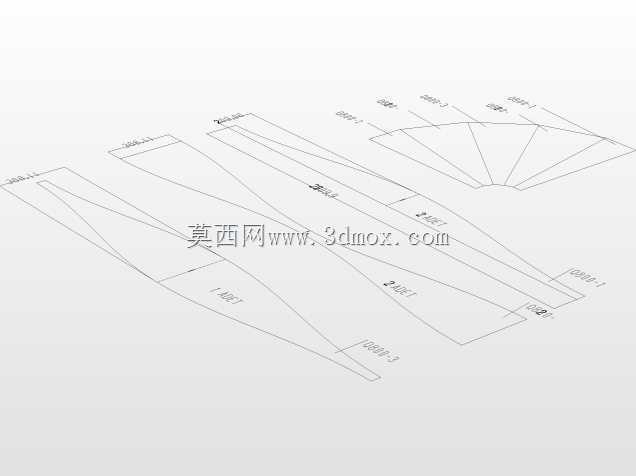

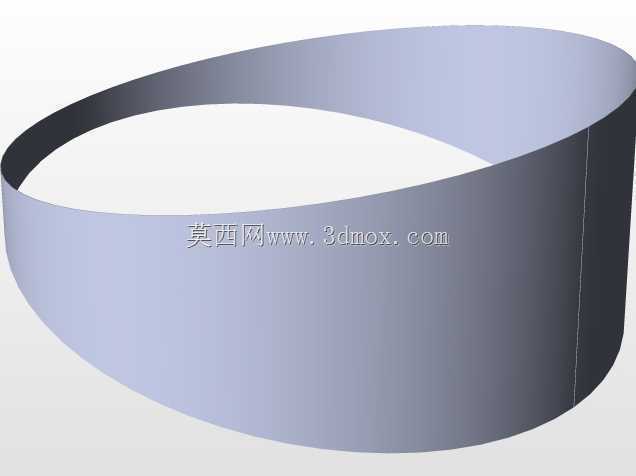

　　外形尺寸方面，该弯头通径为800毫米，转弯半径按照低压通风管路的常规设计规范取值，既不会因为转弯半径过小导致风阻激增，也不会因为半径过大占用过多安装空间，两端的连接边界采用平口设计，可直接与同直径的薄壁风管进行法兰连接或者咬口拼接，安装时不需要额外制作过渡转接段，能够直接适配现有标准管径的通风管路系统。在建模过程中，重点还原了薄板拼接的焊缝位置、板材弯折的曲率过渡细节，每一段拼接板的展开尺寸都经过反复校核，确保实际生产下料时能够直接匹配卷板机的加工参数，不需要二次修型。

　　从现场安装的适配性来看，该弯头的自重较轻，两名施工人员配合简单的吊装工具即可完成对位安装，不需要动用重型起重设备，尤其适合厂房内部高空管路安装、井下受限空间内的管路布设等吊装条件受限的场景。结构上没有多余的加强筋或者外置附件，外表面平整光滑，后续做防腐保温处理时操作非常方便，不会出现保温层包覆不严、防腐涂层漏涂的死角。在流道设计上，内壁的拼接位置做了顺滑过渡处理，没有突出的焊瘤或者台阶，气流通过时不会产生局部紊流，对于输送带有少量粉尘的气流场景，也不容易在弯头位置出现积料堵塞的问题，日常维护只需要定期检查连接位置的密封性即可，不需要频繁拆解清理内部。

　　针对不同工况的适配需求，该结构的建模逻辑支持参数化调整，只需要修改通径、转弯角度、板材厚度等参数，即可快速衍生出不同规格的同类型薄板弯头，不需要重新搭建基础曲面结构，能够大幅缩短同系列产品的设计建模周期。在实际生产环节，该弯头的所有组成板件都可以通过常规的等离子切割、卷板弯折设备完成加工，不需要定制专用的冲压模具，对于小批量定制化的管路项目来说，能够大幅缩短生产准备周期，降低模具投入成本，非常适合项目型的通风管路工程配套使用。
