大口径薄壁螺旋弯头管道构件

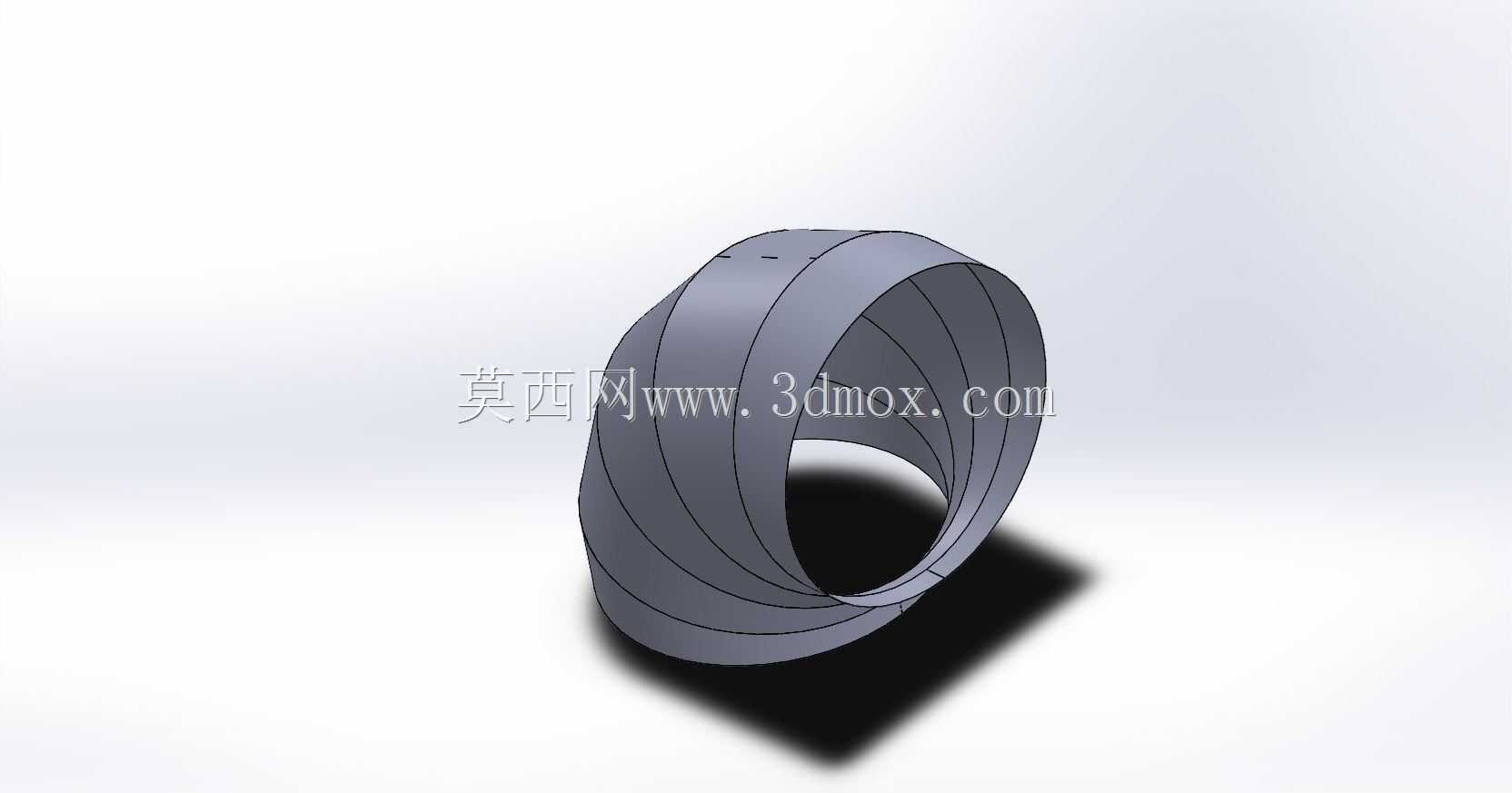

　　在工业通风除尘、大型物料气力输送、废气集中排放这类大流量低压输送场景中，管道转向处的构件设计往往直接影响整套管网的运行阻力与使用寿命，这款公称直径700毫米的薄壁弯头，就是针对这类低压大管径输送场景开发的转向导流构件。不同于高压流体输送用的厚壁压制弯头，这类薄板成型的弯头不需要承受过高的内部静压，因此在设计时优先平衡结构刚度、流阻损失与材料利用率三个核心指标。从结构形态上看，该弯头采用多段斜口薄板卷制拼接的螺旋式成型思路，没有采用传统虾米腰弯头的等径分段正交拼接方式，每一段拼接板料的切口都顺着流体转向的螺旋走向布置，这种设计首先能大幅降低流体在转向过程中的局部涡流损失——传统直角拼接的虾米腰弯头在管段接缝处会存在明显的台阶状凸起，

　　流体经过时会在凸起背流面形成大范围滞流区，不仅提升管网整体风阻，还容易在输送含尘气体时造成粉尘堆积，长期运行后会逐步缩小管道通流截面，甚至引发积尘堵塞的问题。而螺旋走向的拼接缝顺着流线方向布置，接缝处的凸起方向与流体流动方向平行，能最大程度减少对流场的干扰，让气流在转向过程中保持相对平稳的层流状态，实测同曲率半径下，这种结构的局部阻力系数比传统虾米腰弯头低15%左右，对于长距离管网系统来说，能有效降低配套风机的选型压头，减少长期运行的能耗。在结构刚度设计上，因为采用薄板加工，板材厚度远小于同口径厚壁弯头，如果仅靠单块弧形板拼接，很容易在运输、安装过程中出现失圆变形，甚至在风机启停的风压波动下出现板面振颤，产生额外的结构噪声。

　　这款弯头在每一段螺旋板的拼接位置，相当于自然形成了一圈沿螺旋线分布的加强筋结构，拼接焊缝同时承担结构连接与刚度强化的作用，不需要额外在管壁外部焊接环形加强筋，就能让整体结构的抗变形能力满足现场安装与运行要求，既减少了焊接加工的工作量，也避免了额外加强件带来的材料成本增加与外形凸起。从安装边界来看，该弯头两端的连接端口保持标准圆形截面，公称通径与同规格的直缝薄壁风管完全匹配，现场安装时既可以采用共板法兰连接，也可以采用角钢法兰铆接后螺栓紧固，不需要额外制作变径转接段，能直接对接现有700mm管径的通风管网。弯头的曲率半径按照低压通风管道的常规设计取值，转向角度为90度，安装时不需要额外调整相邻管段的排布间距，就能适配常规的水平转垂直、

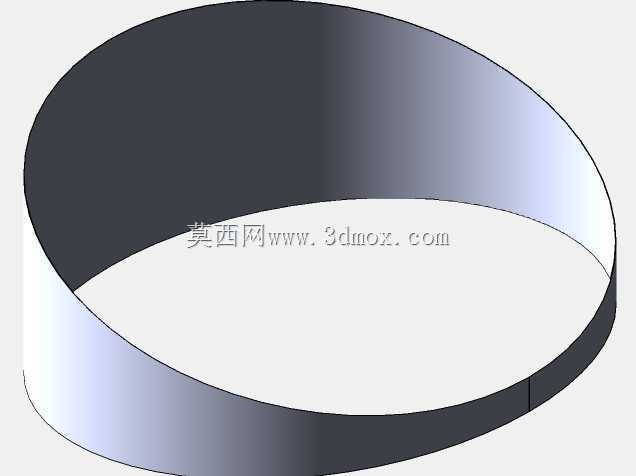

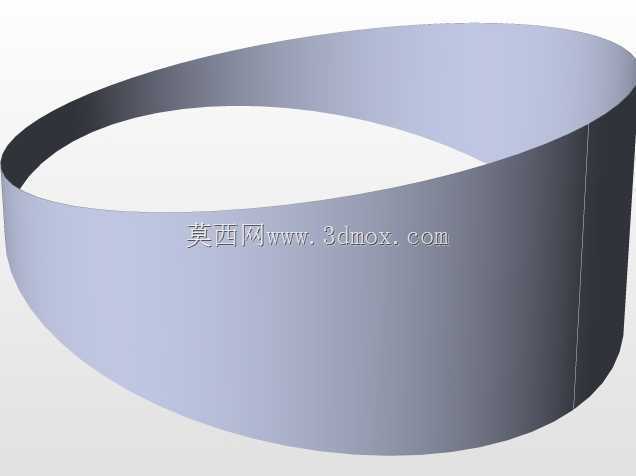

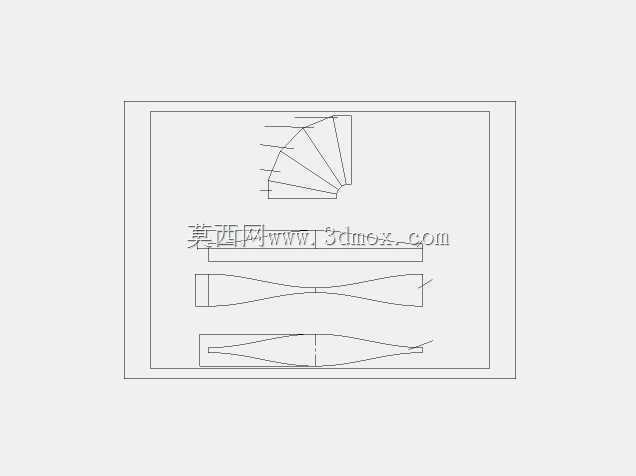

　　垂直转水平的管网转向需求，在车间整体除尘系统、粮食加工厂的气力输送管网、大型商业建筑的消防排烟系统中都能适用。在加工工艺适配性上，这种螺旋拼接的结构不需要大型的弯头压制模具，所有板料都可以通过数控等离子或者激光切割机直接下料，每一块板料的展开形状都是规则的斜切弧形，下料精度容易控制，卷制时只需要用常规的三辊卷板机将板料压出对应弧度，就可以顺着螺旋轨迹逐段拼接焊接，对于没有大型冲压设备的小型钣金加工厂来说，也能完成高精度的加工制作，生产灵活性远高于需要开模的一体压制弯头。另外，薄板结构的整体重量更轻，现场安装时不需要动用大型吊装设备，两名安装工人配合简单的提升工具就能完成对位安装，能有效缩短现场施工的周期，降低高空作业的安全风险。在实际选型应用中，需要注意这类薄壁弯头仅适用于工作压力在1500Pa以下的低压输送场景，不能用于高压给排水、高压蒸汽输送这类高压管路系统，如果应用在含磨琢性粉尘的输送场景中，可以在弯头的外弧侧内壁额外粘贴耐磨陶瓷衬片，不需要改变弯头本身的外形结构与安装尺寸，就能大幅提升构件的耐磨使用寿命，适配矿山除尘、木屑输送这类磨损较强的工况。
