调心滚子轴承三维结构设计

　　在重载、存在轴系挠度或安装对中误差的传动场景中，调心滚子轴承是支撑旋转轴、承受径向与双向轴向载荷的核心零部件，常见于矿山破碎设备主轴、冶金轧机辊系、大型风机转轴、减速机低速轴这类工况复杂的设备位置。这类轴承的核心设计逻辑，是利用两列对称布置的鼓形滚子，配合内圈双滚道、外圈球面滚道的结构，自动补偿轴挠曲变形、安装座孔同轴度偏差带来的不对中问题，避免滚动体与滚道出现边缘接触导致的早期点蚀失效。

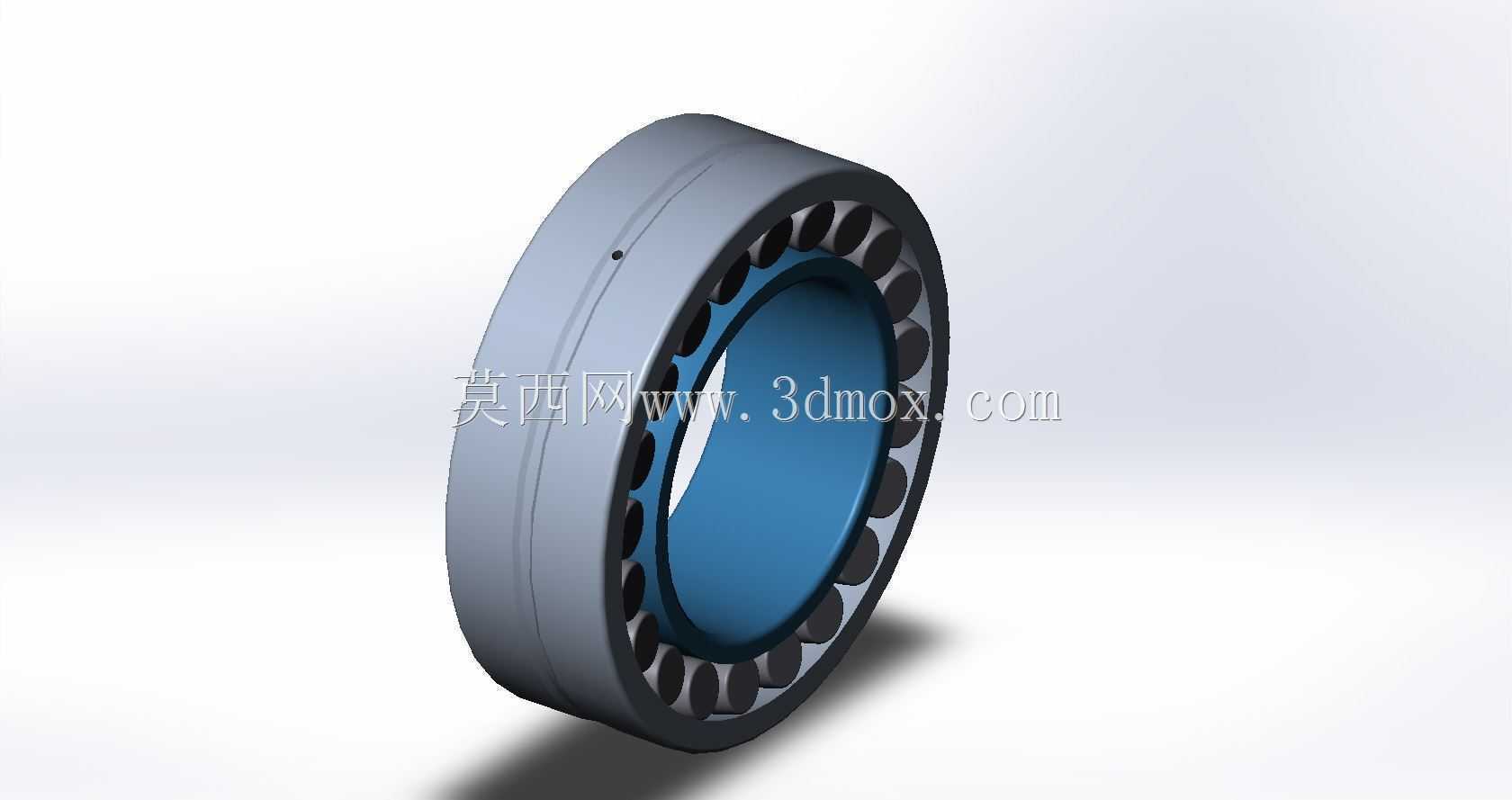

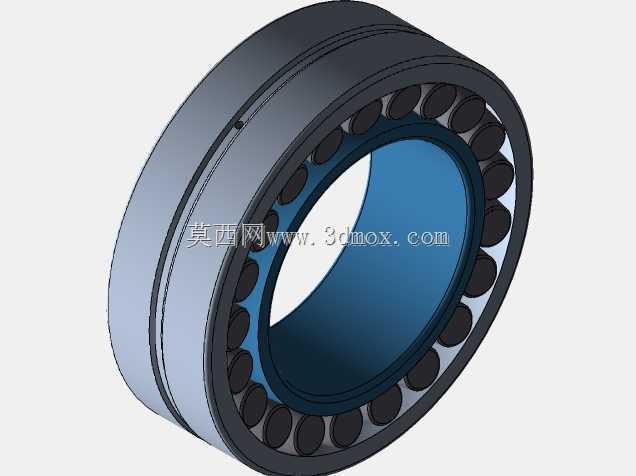

　　从结构细节来看，该模型完整还原了实体保持架兜孔对滚动体的限位结构，每颗鼓形滚子的球面轮廓与内外圈滚道曲率做了匹配设计，保证滚动体在滚道上为线接触承载，相比球轴承的点接触形式，相同外形尺寸下额定动载荷可提升40%以上，能承受持续冲击载荷。外圈外圆柱面为基准安装面，设计时需匹配座孔的H7公差配合，内圈内孔可根据使用场景选择圆柱孔或锥孔结构，锥孔版本可通过紧定套实现轴上位置的微调，适配不同轴径的安装需求。

　　建模过程中，首先确定轴承的公称接触角，针对重载低速工况选取较大接触角提升轴向承载能力，再根据额定载荷要求计算滚动体的直径、数量与节圆直径，保证滚动体之间的保持架梁宽度满足强度要求，避免高速运转时保持架断裂。内外圈的挡边高度设计经过反复校核，既要保证滚动体在极限调心角度下不会从滚道脱出，又要控制挡边与滚子端面的滑动摩擦，降低运转温升。滚道表面的曲率半径略大于滚子球面半径，预留出润滑脂的存储间隙，形成稳定的弹性流体动压润滑油膜，减少滚动接触表面的磨损。

　　实际选型应用时，需重点核对轴承的安装边界尺寸：外圈外径与安装座孔的配合长度需覆盖外圈宽度的90%以上，避免外圈受力不均产生变形；内圈与轴的配合过盈量需根据载荷大小调整，重载冲击场景下选取较大过盈防止内圈蠕变磨损；轴承两侧的密封间隙需根据润滑方式预留，脂润滑时预留0.5-1mm的密封唇间隙，油润滑时可适当加大间隙并设计回油通道。此外，调心角度的设计上限通常为1.5°-2.5°，安装时需控制轴的挠度不超过该限值，否则会导致滚动体载荷分布不均，大幅缩短轴承使用寿命。

　　在设备维护场景中，该三维模型可用于装配干涉检查，模拟轴承安装到位后与周边密封件、端盖、轴肩的位置关系，提前排查轴肩高度过高顶到保持架、端盖间隙过小摩擦外圈等常见装配问题。也可用于有限元分析前处理，将模型导入仿真软件后划分网格，施加径向与轴向联合载荷，计算不同工况下滚动体与滚道的接触应力分布，验证滚道淬硬层深度是否满足接触疲劳强度要求，优化保持架的结构刚度，避免共振导致的保持架碎裂。针对高温工况应用，还可基于该模型调整内外圈的游隙组别，选取C3或C4组大游隙轴承，补偿热膨胀导致的游隙减小，防止轴承运转时出现抱死故障。
