直径315mm薄壁通风管道弯头结构

　　在工业通风除尘、商用暖通送风、废气集中收集排放这类管路布设场景里，弯头是改变介质流向的核心导流构件，这类大直径薄板弯头的应用占比不低，尤其是300mm以上通径的管路，受安装空间、风阻控制、制作成本多重约束，薄板折弯焊接成型的弯头比铸造厚壁弯头适配性更强。日常做管路排布时，经常会遇到主管道需要转向避让梁柱、设备接口错位的情况，这时候如果用厚壁冲压弯头，不仅自重过大，吊装固定的载荷要求高，大口径规格的采购成本也会居高不下，而薄板成型的弯头，壁厚通常控制在1-2mm区间，整体重量只有同通径厚壁弯头的五分之一不到，现场安装时不需要重型吊装设备，两名作业人员配合就能完成对位固定，能大幅压缩现场施工的周期。

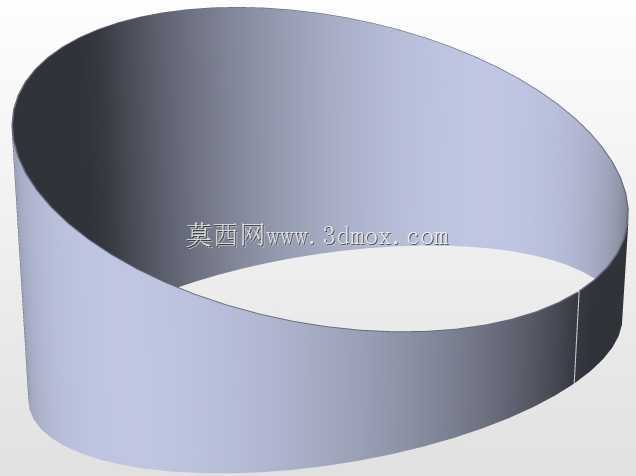

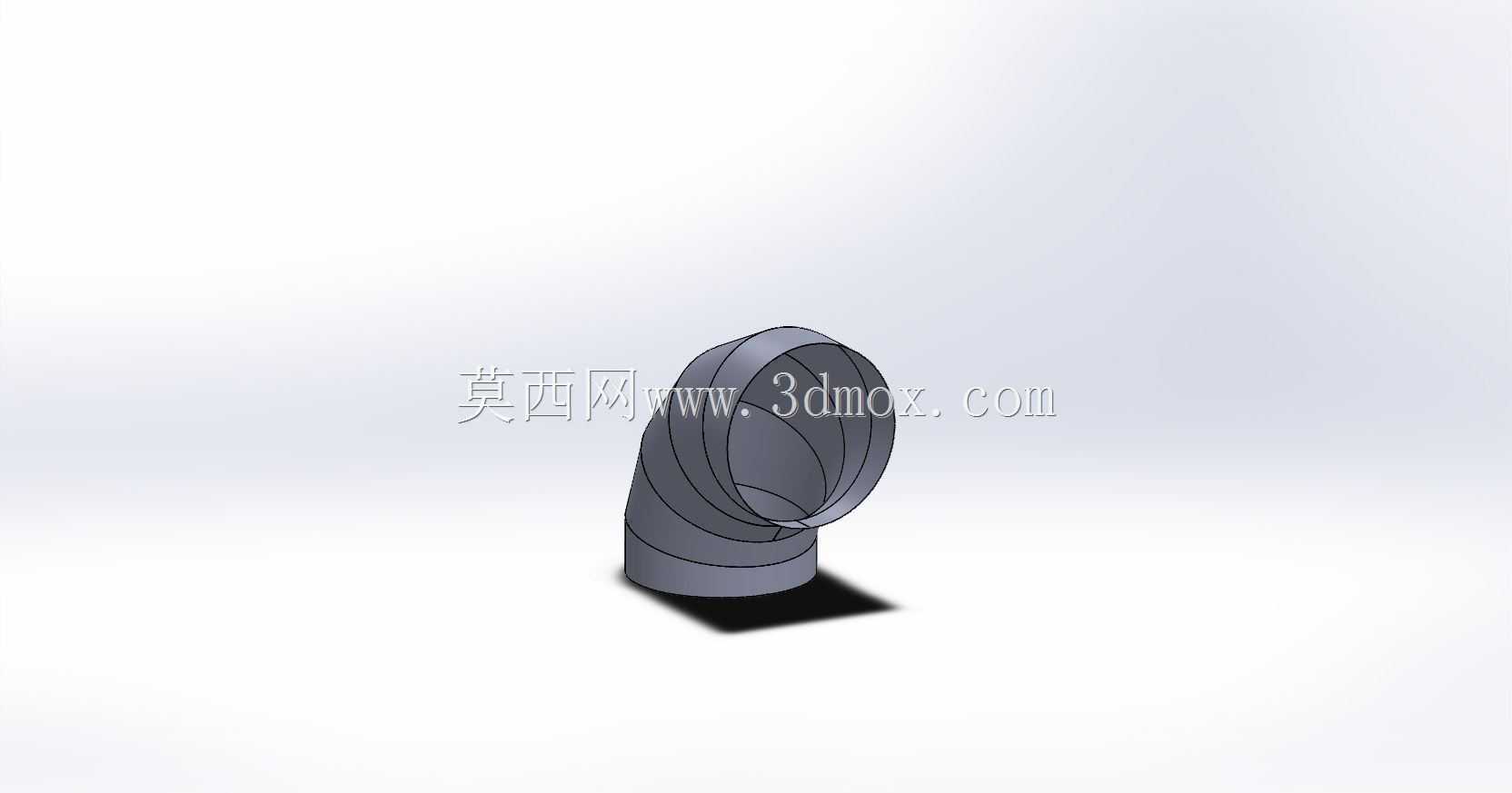

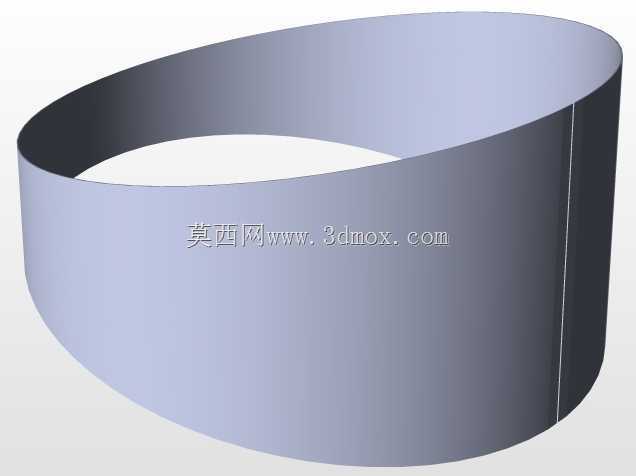

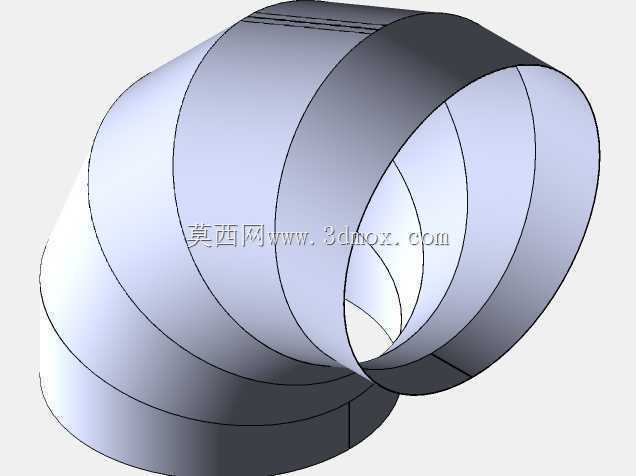

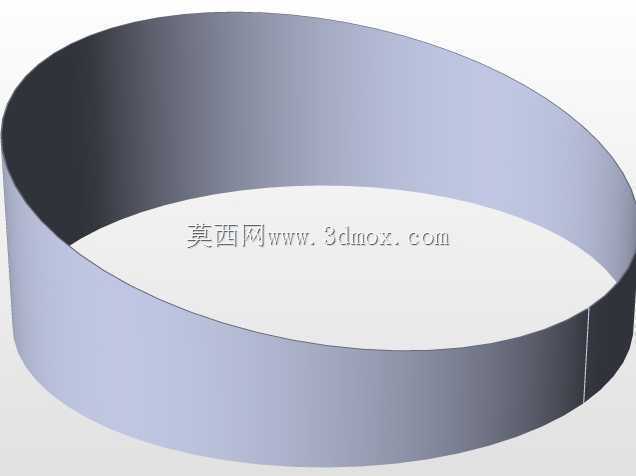

　　这款弯头的通径设定为315mm，刚好匹配常规通风系统里常用的300级主管道外径，安装对接时不需要额外做变径过渡段，两端的直边段预留了足够的法兰铆接或者抱箍连接的操作空间，不会出现对接时焊缝位置干涉紧固件的问题。从结构设计来看，这款弯头采用多段斜切管坯拼焊的成型思路，没有采用一体冲压的曲面结构，主要是考虑薄板加工的工艺可行性，大直径一体冲压需要配套大吨位的压型设备，模具成本高，而分段斜切下料后再逐段组对焊接，只需要普通的剪板、卷板设备就能完成加工，对于中小加工厂来说生产门槛更低，也方便现场根据实际安装角度做微调。每一段管节的斜切角度都是经过曲率核算的，整体转弯弧度平滑，不会出现局部流道突变的情况，能有效降低通风时的局部风阻，减少管路系统的压损，避免弯头位置因为气流湍流产生的异常风噪，也能减少粉尘类介质在弯头内壁的积留，降低后期管路维护清理的频次。

　　做这类薄板弯头的三维建模时，首先要确定转弯的中心曲率半径，通常通风弯头的曲率半径取1.5倍通径是兼顾风阻和安装空间的最优值，曲率过小会导致风阻陡增，曲率过大则会占用过多的安装空间，在狭小的设备夹层或者吊顶内布设时很难适配。建模过程中需要提前预留焊接收缩余量，薄板焊接时很容易出现变形，每段管节的对接边要预留0.5mm的焊口间隙，同时在直边段设计压筋结构，增强端口的结构强度，避免对接时端口受力变形导致密封不严。另外还要考虑安装边界的限制，这款弯头的整体外轮廓尺寸要控制在合理区间，转弯方向上的外伸长度不能超过常规吊顶的预留高度，侧向的突出部分不能和周边的电缆桥架、消防管线产生干涉，在做管路整体排布校核时，可以直接把这个模型导入装配环境，做碰撞检查，提前预判安装时可能出现的空间冲突，减少现场返工的概率。

　　实际应用中，这类薄板弯头还可以根据输送介质的不同做对应的表面处理，输送普通空气时做镀锌钝化处理就能满足防锈要求，输送带有腐蚀性的废气时，可以在板材表面衬塑或者喷涂防腐涂层，不需要改动整体结构就能适配不同的工况。和传统的虾米腰弯头相比，这款弯头的管节拼接精度更高，内壁的焊缝打磨平整后光滑度更好，气流通过时的阻力更小，对于长距离的通风系统来说，能降低风机的选型压头，减少系统运行的能耗。在建模时还要注意壁厚的均匀性，薄板构件如果建模时壁厚设置不一致，后续做有限元强度校核时会出现应力计算失真的问题，尤其是弯头的外侧弧面，是气流冲刷的主要位置，壁厚不能出现局部减薄的情况，否则长期运行过程中容易被气流携带的颗粒磨穿，导致管路漏风。另外两端的连接位置，不管是采用角钢法兰还是抱箍连接，都要保证端口的圆度公差控制在2mm以内，否则对接时会出现缝隙，需要额外打胶密封，不仅增加施工工作量，长期运行后密封胶老化还容易出现漏风的问题。

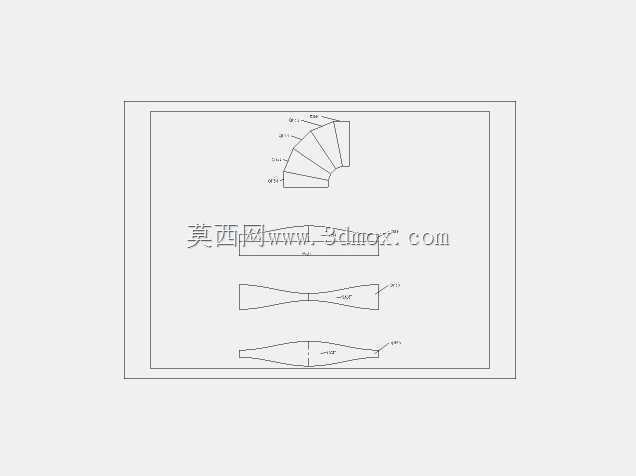

　　在设备配套层面，这类弯头经常和离心风机、除尘箱、废气处理塔等设备配套使用，作为设备进出口的转向连接件，建模时可以直接和对应通径的风机接口、风阀、软连接做装配匹配，不需要额外调整接口尺寸。对于结构设计人员来说，这类通用管路构件的参数化模型能大幅提升管路设计的效率，不需要每次项目都重新绘制弯头结构，只需要根据实际需要的通径、转弯角度调整参数就能快速生成适配的模型，同时能直接导出下料展开图，对接车间的数控剪板、等离子切割设备，实现从设计到加工的无缝衔接，减少人工下料的尺寸误差，提升构件的加工精度。
