卧式双阀管路流体过滤装置结构设计

　　在工业流体输送管路系统中，这类带双控制阀的卧式过滤装置，常被布置在气动输送、液压回路、工艺介质输送管线的关键节点位置，用来截留流体介质中混杂的固体颗粒、焊渣、锈蚀碎屑等杂质，避免下游的精密控制阀、执行元件、计量仪表因为杂质卡滞、磨损出现故障，保障整套管路系统的运行稳定性。从实际应用场景来看，这类结构的过滤装置适配中低压管路工况，在压缩空气净化、低压液压回油过滤、小型工艺流体预处理环节都有广泛使用，卧式的罐体布局相比立式结构，在竖向安装空间受限的车间管线、设备集成机架内有更好的适配性，不需要预留过高的竖向检修空间，日常维护时拆卸滤芯的操作空间也更充裕。

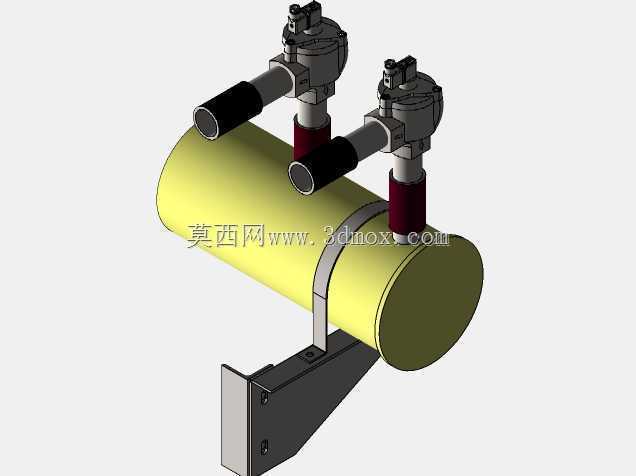

　　从功能特性来看，罐体顶部集成的两个角式控制阀，分别对应过滤回路的进出控制，也可根据管路流向配置成一进一出的通断控制结构，阀组和罐体之间采用短节直连的结构，减少了外接管路的连接点，也就降低了管路泄漏的风险点；阀端配置的黑色操作护套，是为了现场操作人员手动启闭阀门时增加握持摩擦力，即使手上沾有油污、水渍也能稳定施力，避免操作打滑。罐体本身采用圆柱筒体加椭圆形封头的结构，是中低压容器设计里的经典结构形式，筒体的环向应力分布均匀，在同等壁厚条件下能承受更高的工作压力，相比方形结构的过滤壳体，不存在应力集中的直角区域，长期承压运行时的结构疲劳寿命更长。

　　设计过程中首先要考虑的是安装边界的适配性，罐体下方配置的L型安装支架，是通过两道抱箍将筒体牢牢固定，支架的立板上开设有多个螺栓安装孔，可以直接固定在设备机架、墙面支架或者管线桥架上，支架的三角加强筋结构，能够承载罐体装满介质、滤芯后的整体重量，避免运行过程中因为管路振动、介质冲击出现支架变形、罐体移位的问题。建模时需要重点匹配几个关键的装配尺寸：首先是两个顶部阀门的中心距，要保证两个阀门的操作手柄在启闭过程中不会出现干涉，手动操作时各自有足够的活动空间；其次是抱箍和筒体外径的配合公差，抱箍的内圆弧要和筒体外圆完全贴合，锁紧后不能出现筒体松动转动的情况；另外支架安装孔的位置尺寸，要和现场常用的安装基座孔位匹配，减少现场安装时的二次打孔工作量。

　　从流体通路的设计逻辑来看，介质从其中一个顶部阀门进入罐体内部后，会在筒体内完成流速缓冲，大颗粒杂质因为重力作用自然沉降到罐体底部，流体穿过滤芯元件后，洁净的介质从另一个阀门流出进入下游管路，这种上进上出的接管方式，在更换滤芯的时候不需要排空整个罐体的全部介质，只需要关闭两个顶部的控制阀，就可以打开罐体端盖完成滤芯更换，减少了介质的浪费，也缩短了维护停机的时间。建模时需要注意阀组和罐体连接部位的密封结构设计，连接短节和罐体的焊接位置要做圆滑过渡处理，避免焊接应力集中，同时密封面的平面度要满足密封要求，防止运行时出现介质渗漏。另外罐体的长度和直径比例，是根据额定处理流量来匹配的，合理的长径比既能保证足够的过滤面积，又不会让整体结构过于臃肿，减少不必要的材料浪费，同时控制整体重量，降低安装支架的承载负荷。

　　在细节结构处理上，阀门和连接短节之间采用螺纹加密封垫的连接形式，既方便装配时调整阀门的操作方向，让手柄始终朝向便于操作人员操作的角度，也能保证连接部位的密封可靠性；支架的板材厚度根据罐体满载重量做了匹配，加强筋的焊接位置避开了支架的安装孔位，不会影响螺栓的正常装配；罐体表面的防腐涂层处理，也适配常规工业环境的防腐蚀要求，在普通车间环境下长期使用不会出现表层锈蚀脱落的问题。整个装置的结构没有多余的复杂零件，所有零部件都采用工业领域常用的标准型材、标准阀件，加工和采购成本都比较可控，后期维护更换配件也很方便，不需要定制特殊规格的备件，很适合在通用工业管路系统中推广使用。
