工业立式锥底滤器结构设计方案

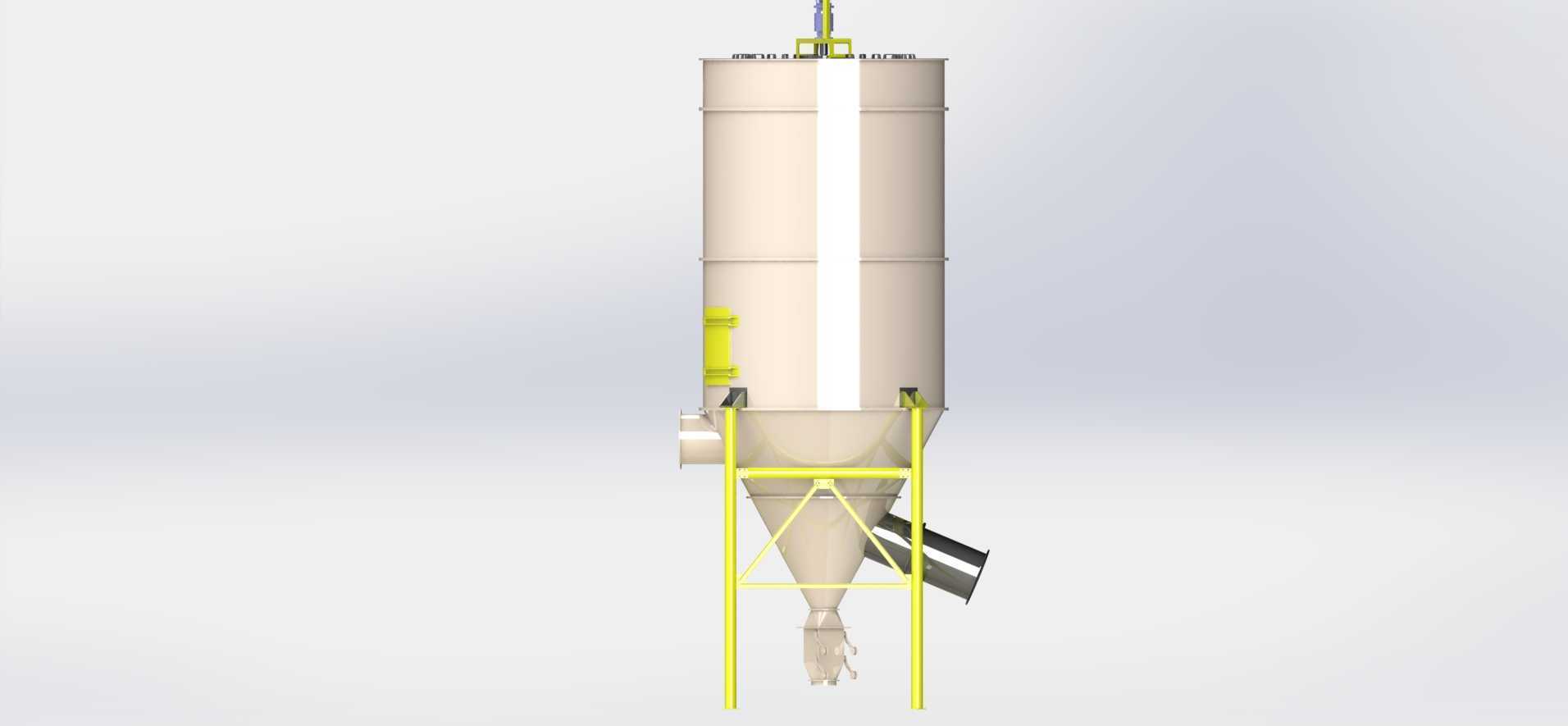

　　在粉体加工、粮食仓储、化工原料输送这类涉及气固分离、物料除杂的生产场景里，这类立式锥底结构的滤器是整条工艺线里保障物料纯度、维持系统风压稳定的核心配套设备，区别于管道上安装的小型精密滤芯过滤器，这类大容积立式滤器更多承担大流量工况下的批量物料过滤、含尘气体预分离职责，常见于面粉加工车间的风网系统、塑料造粒生产线的原料输送段、中小型锅炉的烟气初级除尘段，安装位置多布置在产尘点与引风机之间，或是物料气力输送管路的中转节点处。从结构设计逻辑来看，整体采用上直下锥的罐体构型，直筒段提供足够的过滤元件安装空间与容尘、存料容积，锥段则依靠倾斜壁面实现过滤后截留物料的自重卸料，锥角设计参考常规粉体安息角参数设置，避免物料在锥段架桥堵塞，

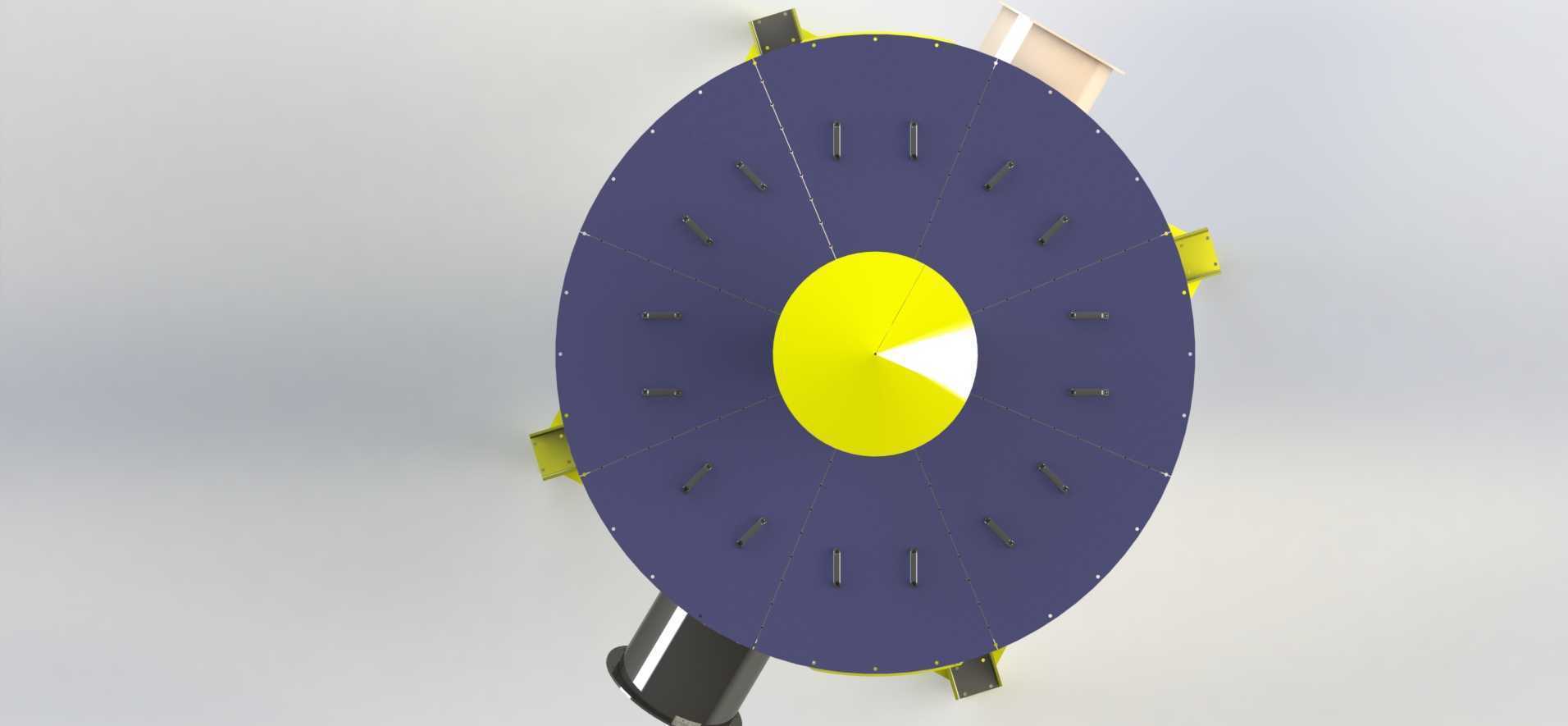

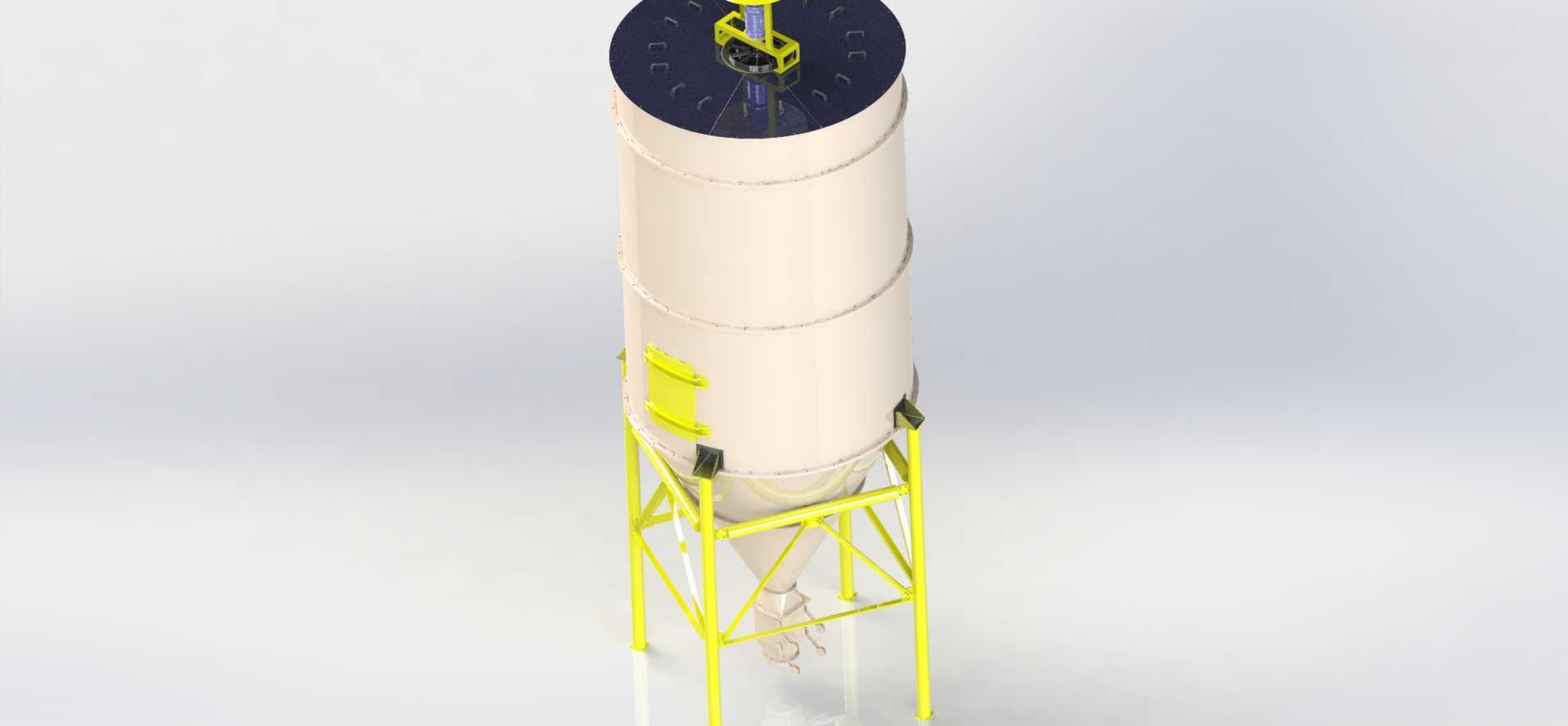

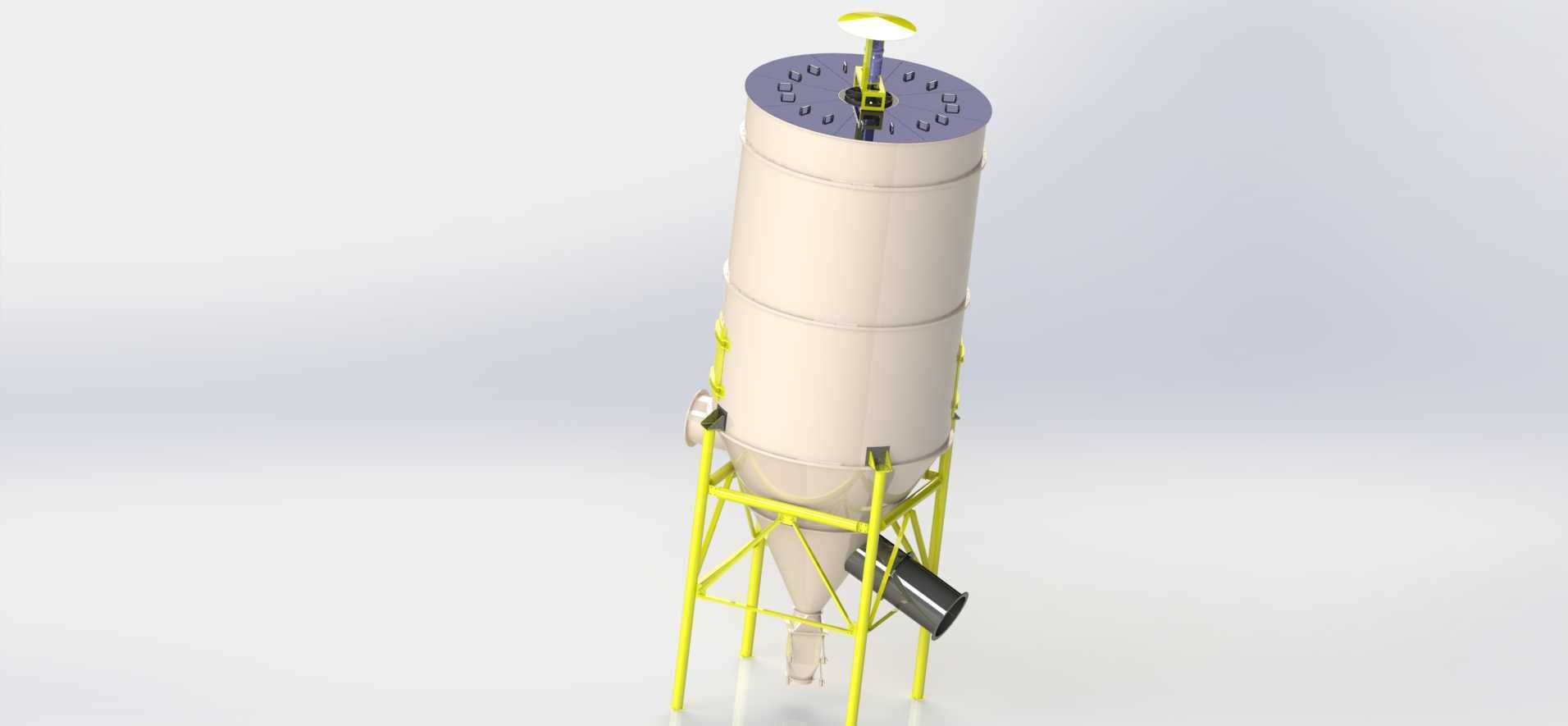

　　直筒与锥段的连接位置采用环向加强筋补强，抵消满料状态下锥段传递的局部应力，防止长期运行后焊缝开裂。罐体顶部设置的阀组结构用于接入反吹清灰气路或是排气通路，日常运行时含尘气流或是带杂物料从罐体中上部的侧方接口进入，经过内部布置的过滤组件拦截杂质后，洁净气体或是合格物料从下部出料口排出，截留的大颗粒杂质、粉尘在重力作用下落入锥底，可通过锥底的卸料阀定期排出，无需频繁拆解设备清理。支撑结构采用四柱式型钢机架，四根支腿沿罐体锥段上部的圆周方向均匀布置，支腿与罐体之间采用连接板焊接固定，支腿之间设置横向与斜向的拉筋形成稳定的桁架结构，抵消设备运行时的振动载荷，同时支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础或是钢制操作平台上，

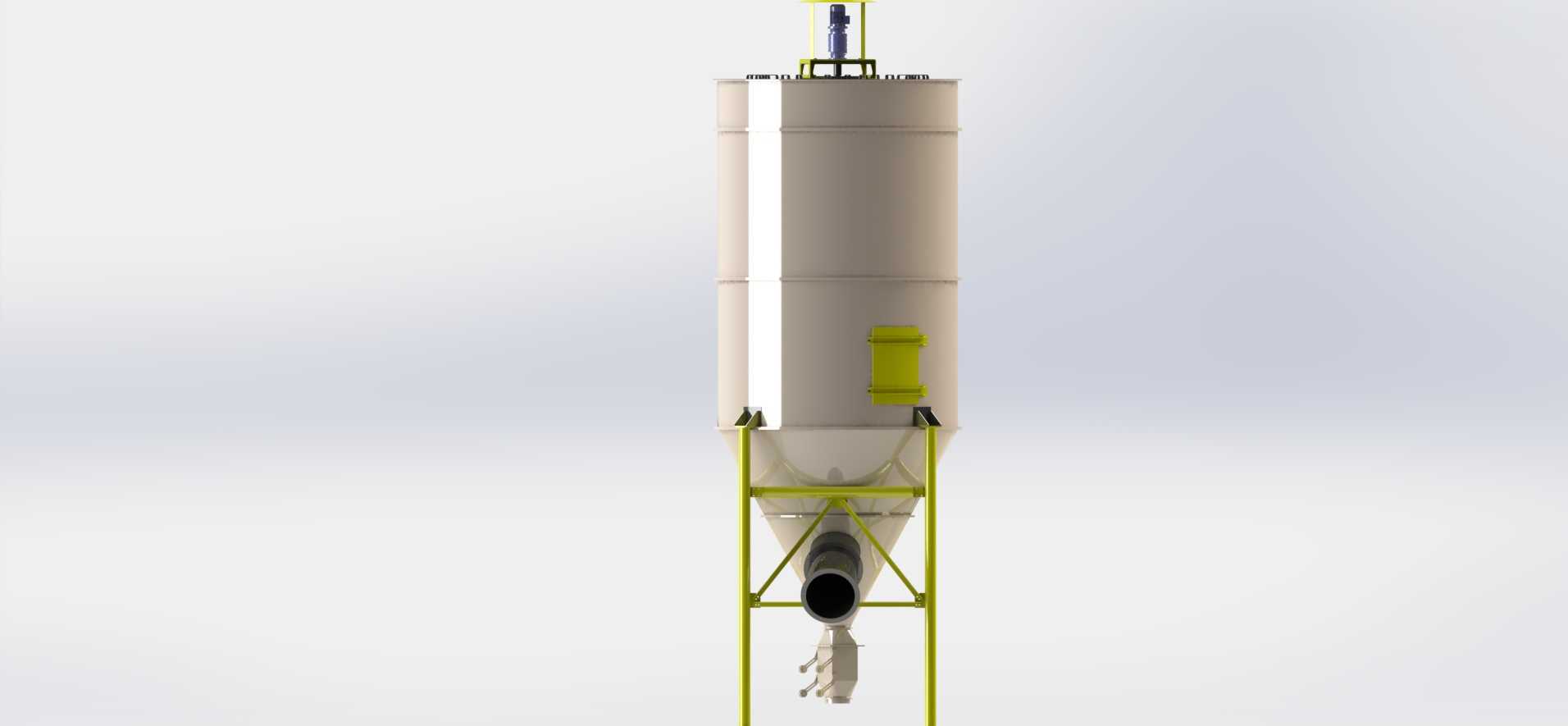

　　安装时需要保证罐体整体垂直度偏差不超过千分之一，避免锥段下料偏斜导致的物料堆积。侧方设置的方形人孔结构用于设备停机后的内部检修、过滤元件更换，人孔位置距离操作平台面的高度控制在1.2米至1.5米区间，符合常规人工操作的人机工程要求，无需额外搭设登高梯具即可完成开合操作。建模过程中对罐体壁厚做了等强度简化处理，直筒段根据容积大小匹配常规工业罐体的常用壁厚，所有焊接位置预留了合理的焊脚尺寸参考，支腿的型钢选型参考设备满料总重做了载荷校核，确保单根支腿的承载能力留有1.5倍以上的安全余量，锥底出料口的法兰尺寸匹配行业通用的卸料阀接口标准，可直接对接旋转卸料阀、插板阀等常用卸料配件，无需额外制作过渡连接件。

　　设备的安装边界需要预留顶部阀组的操作空间与侧方人孔的开启空间，顶部距离厂房顶棚或是上层平台的净距不小于0.8米，侧方人孔开启方向预留不小于1米的操作通道，设备整体重心落在支撑机架的形心位置，运行时的动载荷较小，无需额外设置阻尼减震基础，常规硬化地面即可满足安装要求。这类滤器的结构设计没有复杂的传动部件，核心在于罐体构型的流道优化与支撑结构的强度匹配，建模时重点还原了直锥段的衔接过渡、机架的桁架支撑结构、各接口的位置布局，能够直接用于同类型设备的方案选型参考、生产预制的结构拆解，也可作为工艺线布局设计时的设备占位模型使用，对接后续的管路布置、平台搭建设计工作。
