做这类椭球蜂窝结构件的建模,最先要捋清的是实际试验场景的边界——很多材料力学的接触形变测试、球面承压模拟试验里,都需要这种非标准球面的带纹理试件,不像标准足球是正球形,椭球形态的曲面曲率连续变化,每个蜂窝单元的贴合度、壁厚均匀性都会直接影响试验数据的准确性,要是建模时曲面衔接出了破面,后续有限元分析的时候网格划分就会出现畸变,根本得不到可靠的应力分布结果。

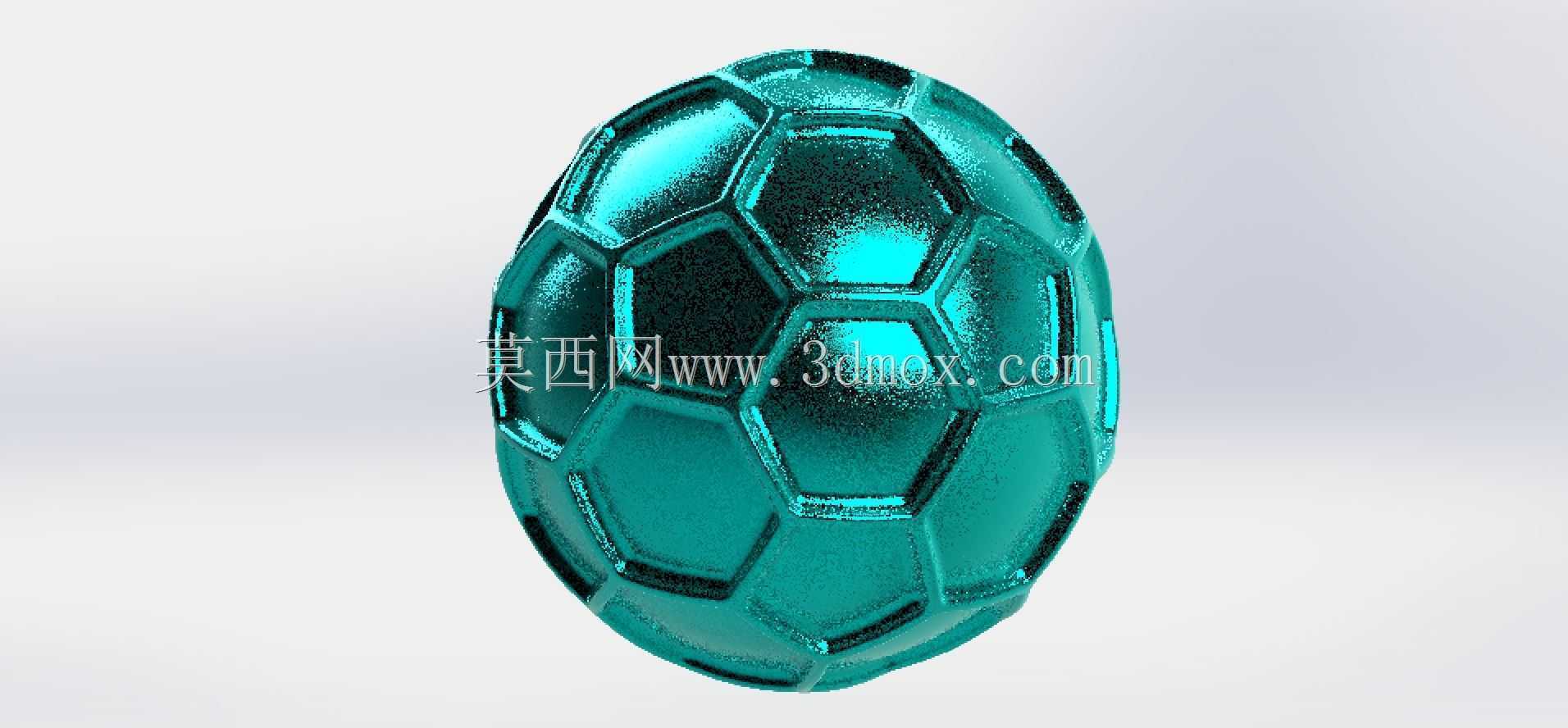

从结构功能上看,外表面的六边形蜂窝纹理不是单纯做装饰用的,这类结构在承压试验里,每个蜂窝单元相当于独立的微加强筋结构,相比光滑椭球壳体,相同壁厚下抗凹陷、抗局部冲击的性能要提升四成以上,而且纹理的凸起高度、蜂窝单元的边长尺寸,都是按照试验时的接触压头尺寸匹配设计的,保证压头施力时能同时覆盖至少三个完整蜂窝单元,避免局部应力集中导致试件提前失效,影响试验参数的采集。

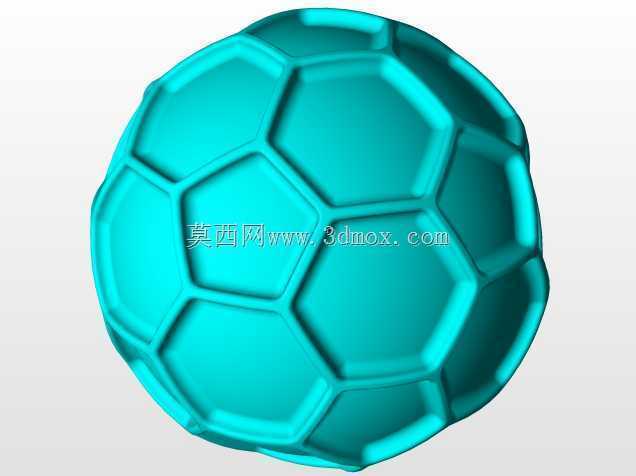

设计思路上最先要解决的是椭球基面的曲率控制,不能直接用标准球体缩放成椭球,那样两端的曲面曲率变化率会过大,后续阵列蜂窝单元的时候会出现单元变形量超差的问题,得先根据试验要求的长轴短轴比例,搭建多段曲率连续的基准曲面,每一段曲面的G2连续性都要校验过,保证后续加厚成实体的时候不会出现壁厚不均的情况。之后的蜂窝纹理排布,不能直接用线性阵列,要沿着椭球的UV方向做曲面阵列,每个六边形单元的法向都要垂直于所在位置的椭球切面,而且单元之间的衔接棱边要做等半径圆角过渡,避免棱边位置出现应力集中点,实际加工的时候不管是3D打印还是注塑成型,这些圆角也能减少脱模阻力、避免打印层厚堆积出现的台阶误差。
说到尺寸和安装边界,这类试验件的整体长轴尺寸一般控制在150mm到200mm之间,短轴直径在120mm到160mm区间,壳体壁厚根据试验材料的不同,通常设置在2mm到5mm,蜂窝纹理的凸起高度不超过壁厚的1.5倍,防止凸起位置和基体衔接处出现缩痕。安装端的结构一般隐藏在椭球的其中一个极点位置,做内嵌的M8或者M10螺纹孔,用来和试验台的拉伸、承压夹具连接,安装面要做平整的沉台设计,保证装夹之后试件的长轴和试验施力方向同轴,装夹后的同轴度公差要控制在0.1mm以内,不然施力的时候会出现偏载,测出来的拉力、压力数据偏差会超过允许范围。
实际建模过程里还要考虑后续加工的工艺性,比如蜂窝单元的内角不能做锐角,所有内角都要留0.2mm以上的圆角,要是用光敏树脂3D打印制作试件,还要提前预留0.3mm的打印支撑余量,尤其是椭球下半部分的悬垂位置,支撑接触点要设置在蜂窝棱边上,不要打在蜂窝单元的平面上,避免后期打磨支撑的时候破坏表面纹理的平整度,影响试验时的接触摩擦系数。另外整个结构的拔模角度,要是后续需要开模做批量试验件的话,外表面纹理的拔模斜度要做到1度以上,顺着椭球的脱模方向设置,避免开模时拉伤纹理表面。
很多新手做这类曲面纹理结构的时候,容易犯的错误是先做实体再切纹理,那样不仅特征树冗余,后续改参数的时候很容易出现特征失败,正确的逻辑是先做完整的曲面组,在曲面上投影蜂窝的轮廓线,再做偏移、切除、加厚的步骤,这样后续调整椭球的长径比、蜂窝单元大小的时候,只需要修改基准曲面和阵列参数就行,不用重新搭建整个特征结构。另外校验模型的时候,要逐个检查每个蜂窝单元的壁厚,用厚度分析工具扫一遍整个实体,不能出现局部壁厚小于1mm的位置,不然做承压试验的时候这些位置会先被压溃,没法得到整个结构的真实力学性能数据。
