小型蒸馏提纯冷凝成套装置结构设计

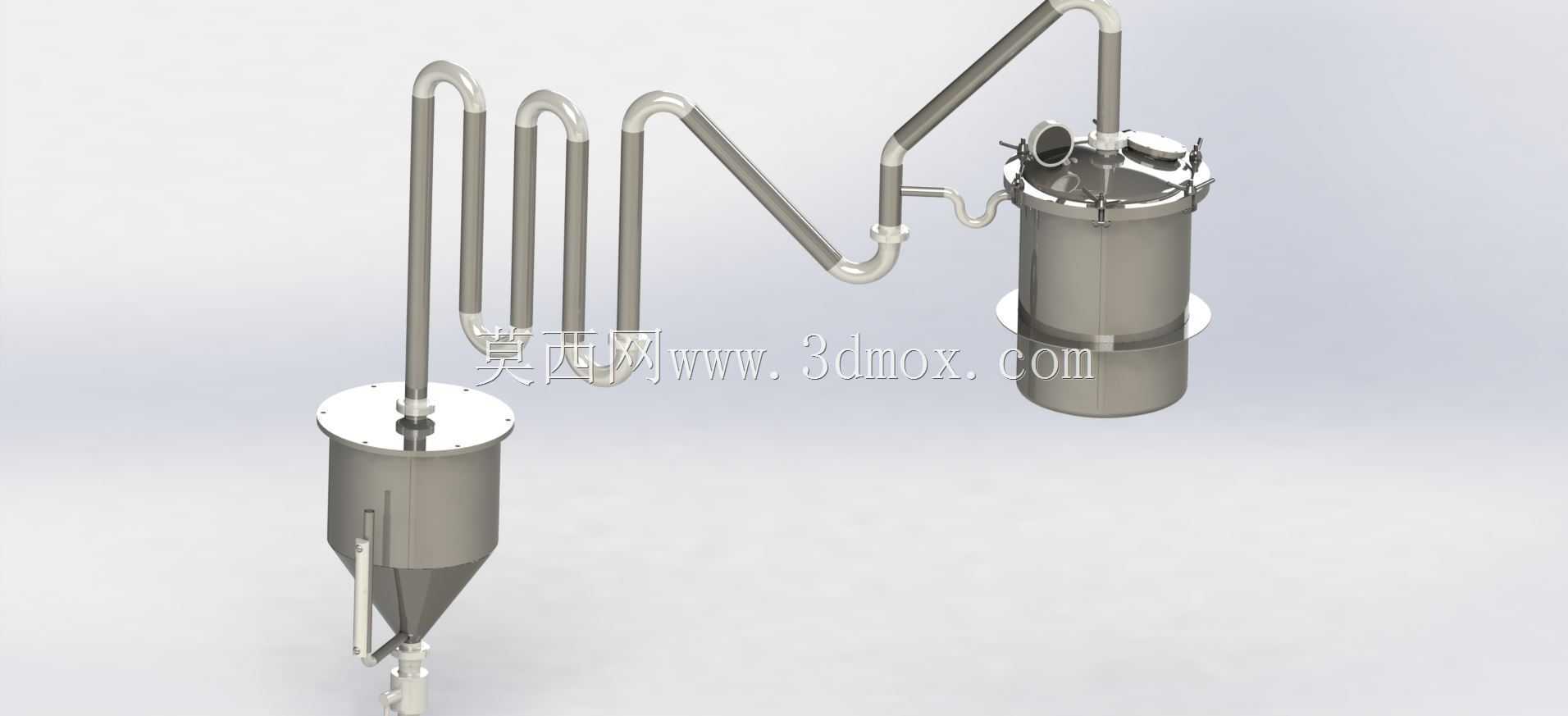

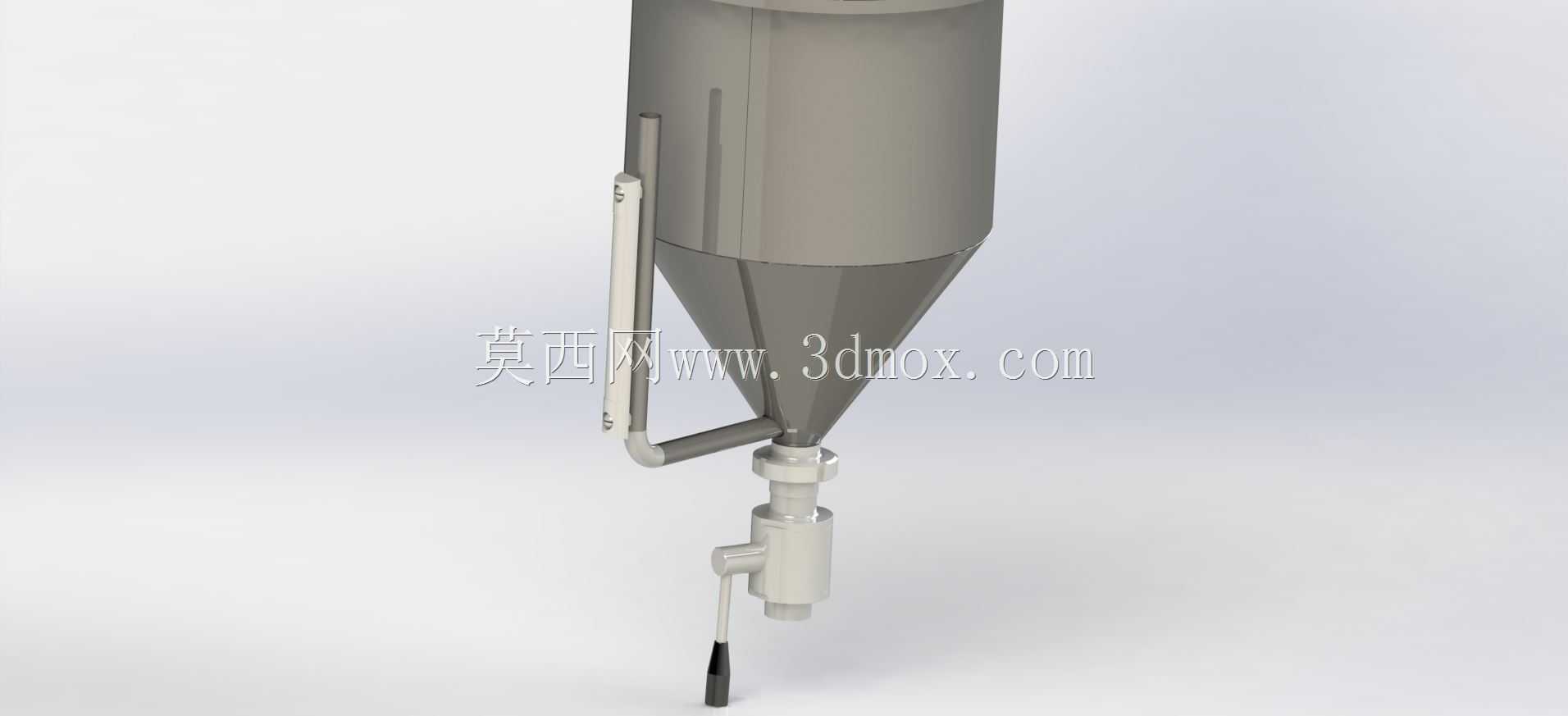

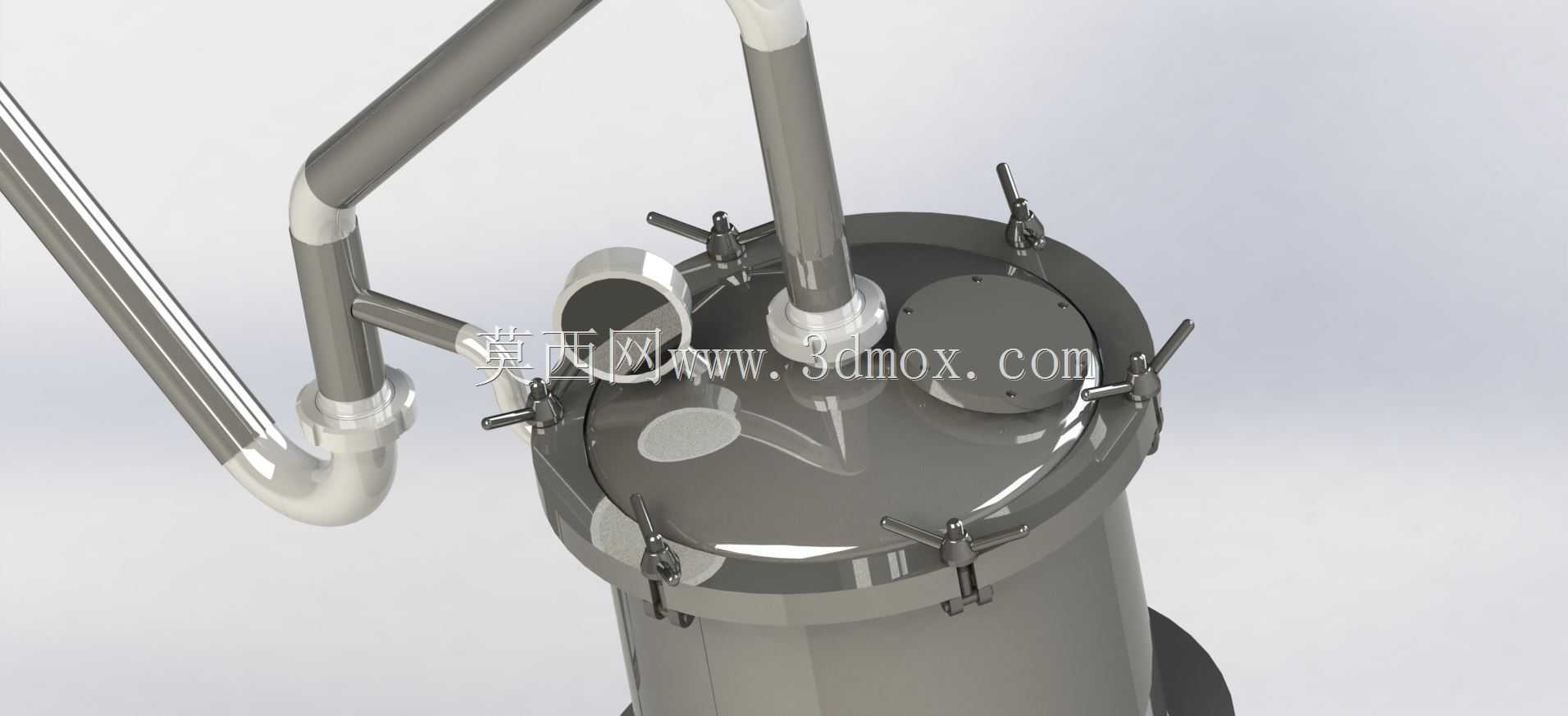

　　这套蒸馏装置的结构设计，核心围绕小批量物料的蒸馏分离作业场景展开，常见于小型作坊式酒水提纯、植物精油提取、实验室小试溶剂回收等工况，适配常压下沸点差存在明显区分的互溶液态混合物分离需求，整套装置无需额外搭建复杂支架，落地即可完成管路对接投入使用。从功能分区来看，装置右侧为加热蒸发罐体，采用快开式卡箍压盖结构，盖体上预留了投料口、温度计安装位、排气安全接口，罐体下部设置带支撑圈的直筒段，可直接放置于加热炉或者水浴、油浴加热工位上，罐体底部为圆弧过渡封底，避免物料残留积料，出料口设置在罐体侧下方，可在作业完成后排出残液。左侧为馏出液收集罐体，上部为直筒储液段，下部为锥斗式收料结构，锥角设计参考了常规液态物料的安息角参数，

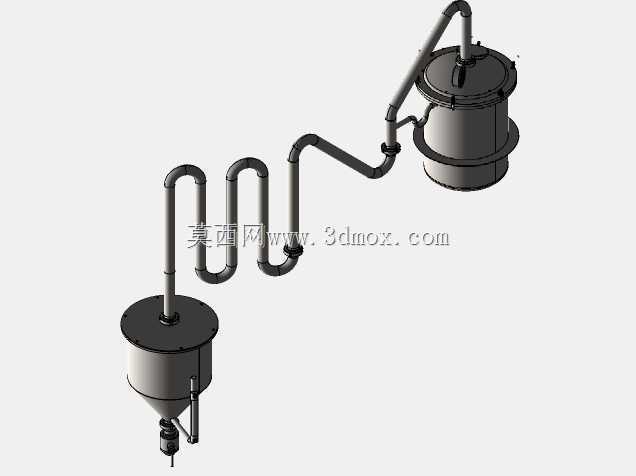

　　保证馏出液能够顺畅汇集到底部出料口，不会在罐壁挂留积液，罐体顶部设置法兰式盖板，用于固定冷凝管路的接入端，盖板与管路的连接采用焊接密封结构，避免馏出蒸汽泄漏。连接两个罐体的多段弯管式冷凝管路，是整套装置的核心换热结构，采用连续S型弯管设计，拉长了蒸汽在管路内的流通路径，蒸汽从蒸发罐体顶部引出后，依次经过多段弯折的管路，自然与外界空气进行换热冷凝，不需要额外配置夹套或者外接冷凝水回路，简化了整套装置的配套需求，管路的弯折半径统一选取管路直径的3倍，既避免了弯折处出现管路瘪塌导致流道截面变小，也减少了蒸汽在管路内的流动阻力，管路之间采用标准管接头对接，方便后期拆卸清洗管路内壁的残留结垢。从安装边界来看，整套装置的横向跨度控制在1.

　　2米以内，纵向高度不超过1.5米，底部支撑仅需要两个罐体的落地接触面保持水平即可，不需要额外做地脚固定，两个罐体的中心距根据冷凝管路的弯折长度确定，安装时只需要保证管路接口对齐，无强制装配应力即可。设计过程中重点考虑了小型作业场景的使用便利性，所有罐体的壁厚选取兼顾了结构强度和轻量化需求，单人即可完成单个罐体的搬运移位，快开压盖的锁紧卡箍采用对称布置的快拆结构，不需要专用工具即可完成开盖投料、清渣作业，冷凝管路的整体走向保持从蒸发端到收集端连续向下倾斜，倾斜角度控制在3度左右，保证冷凝后的液态馏分能够依靠重力自然流入收集罐，不会在管路内形成液阻影响蒸汽流通。在细节结构上，蒸发罐体的盖体上设置了对称布置的吊环结构，

　　方便开盖时起吊较重的盖体，收集罐的锥段侧面设置了透明视镜接口，可实时观察馏出液的收集状态，所有与物料接触的内壁面都做了圆弧过渡处理，没有直角死角，方便作业完成后的冲洗清洁，避免不同批次物料交叉污染。整套装置的结构没有复杂的运动部件，故障率极低，只需要定期检查管路接口的密封状态、清理罐内积料即可长期稳定使用，适配小规模、多批次的蒸馏分离作业需求，结构设计上充分考虑了非专业工业厂房内的使用条件，不需要配套复杂的公用工程设施，仅需要搭配基础的加热源即可完成蒸馏作业。
