小型蒸馏提纯装置结构设计

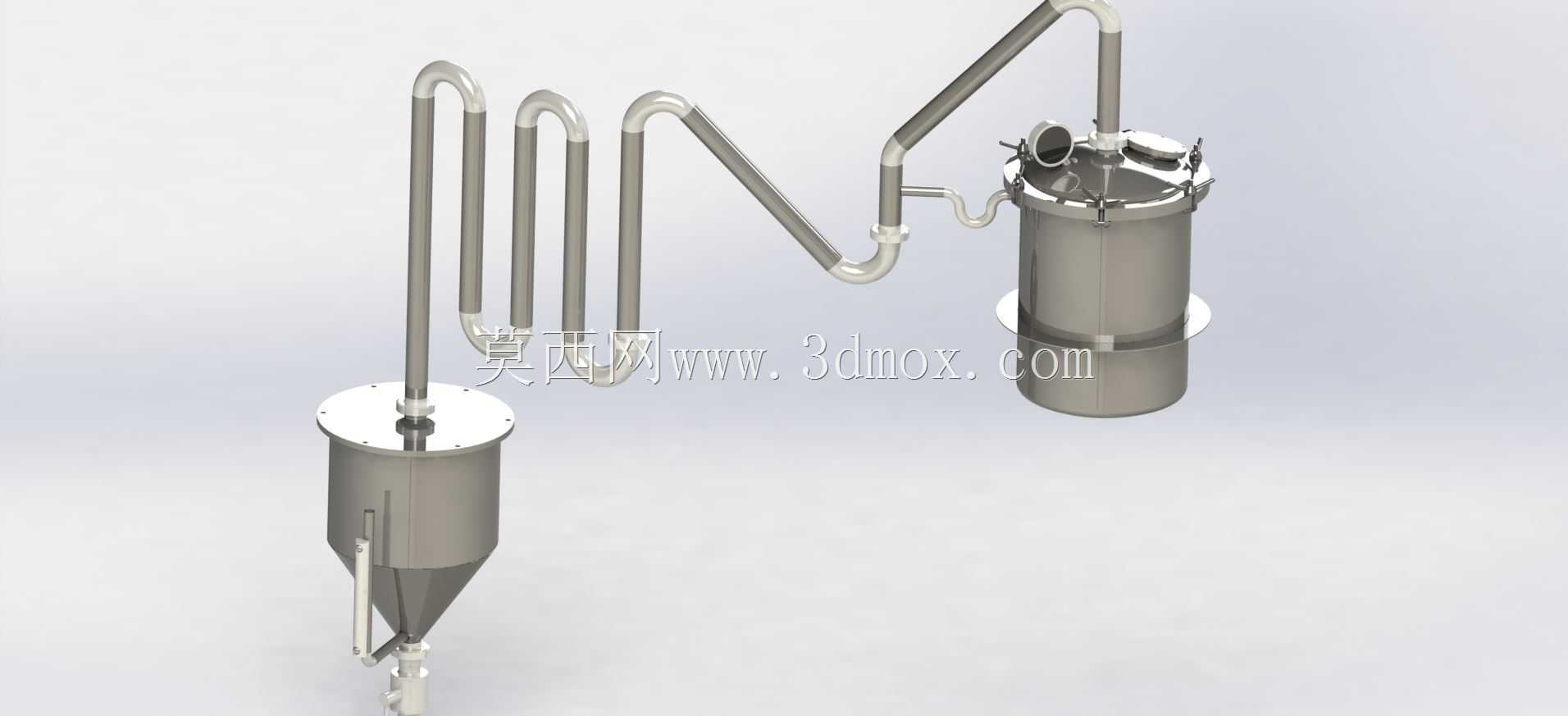

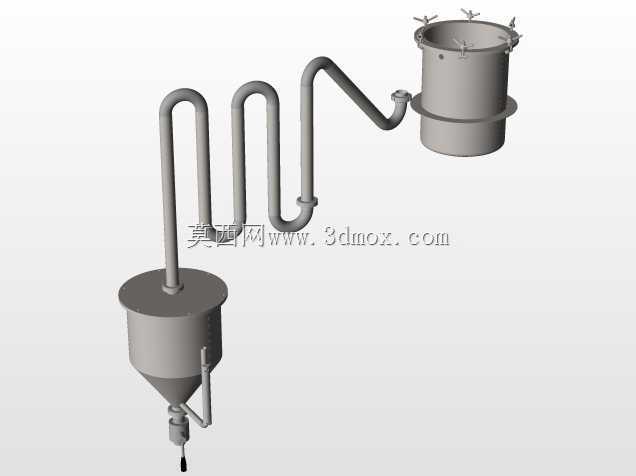

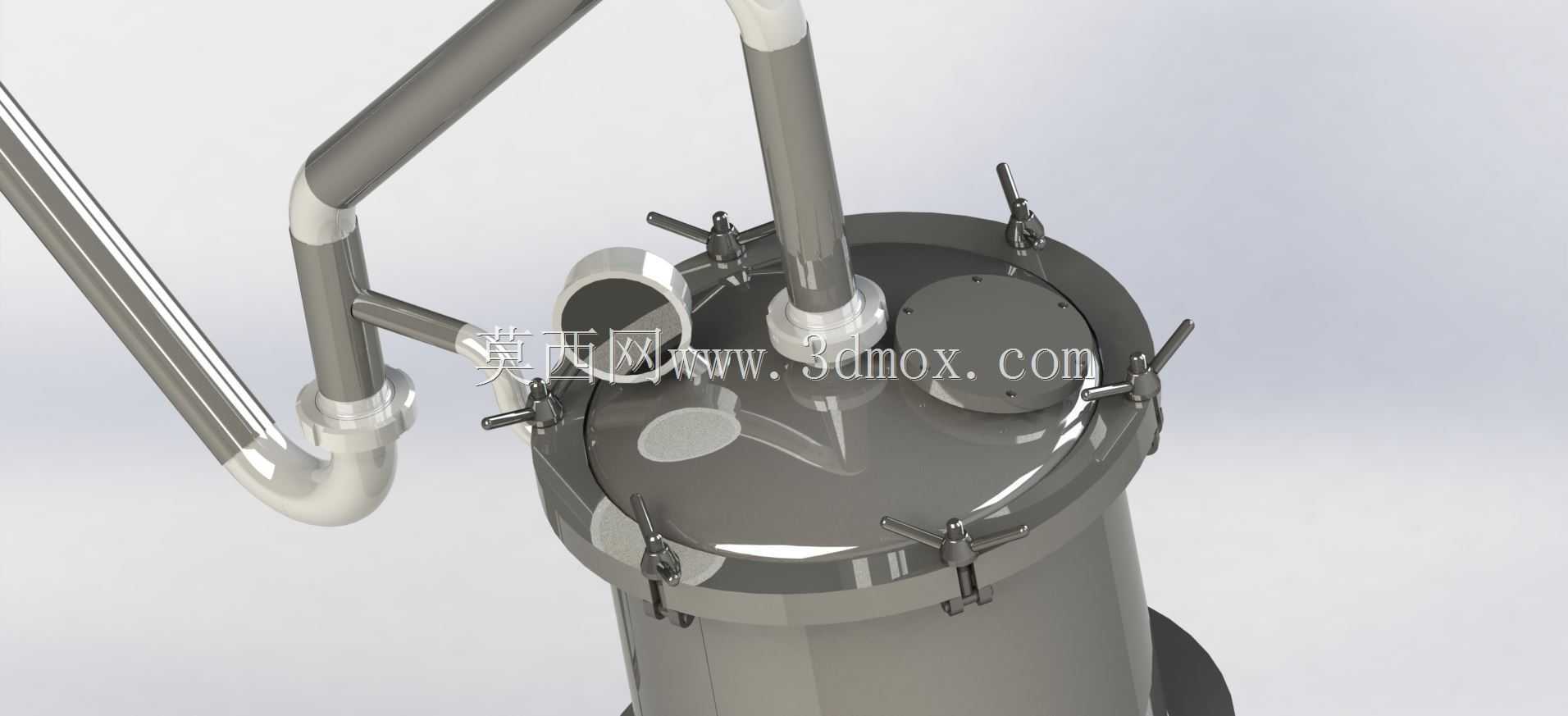

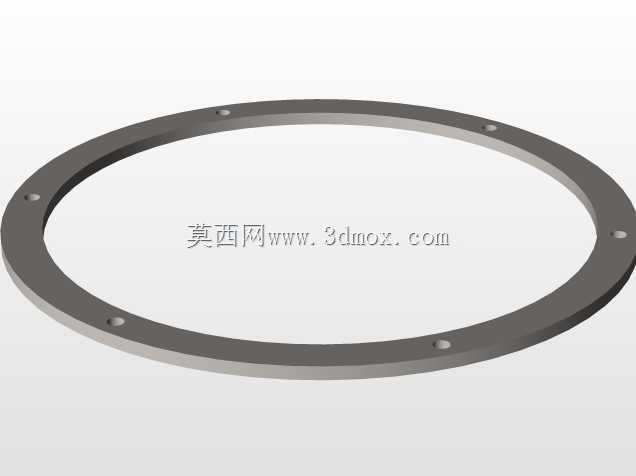

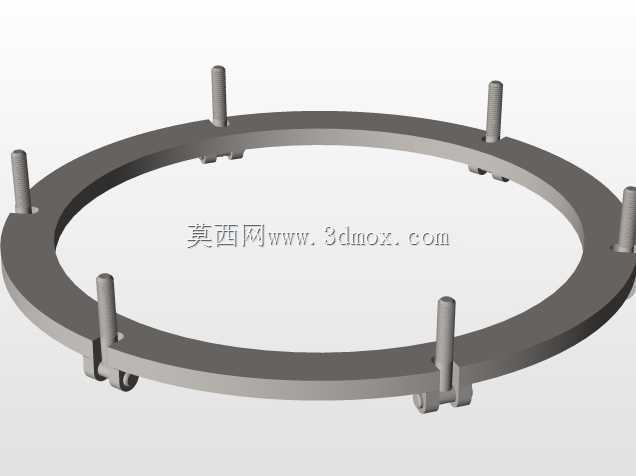

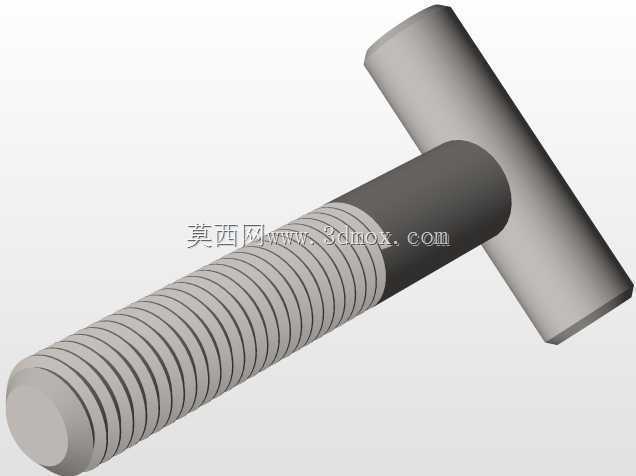

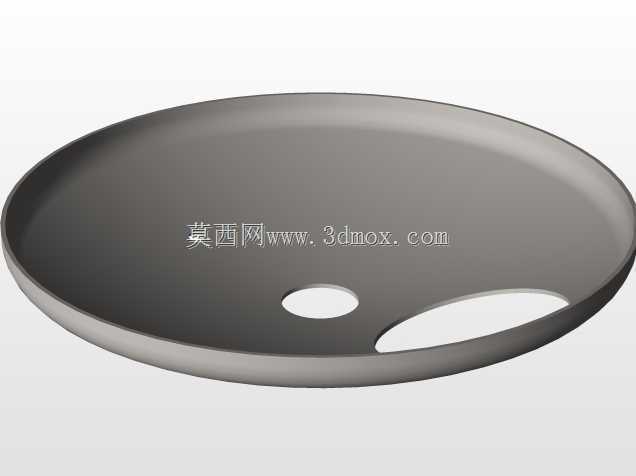

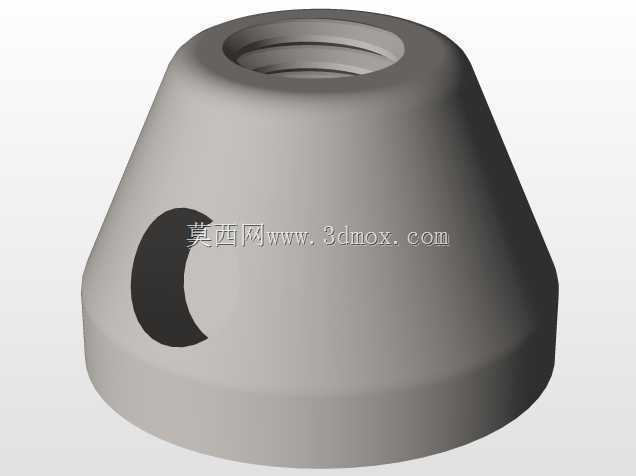

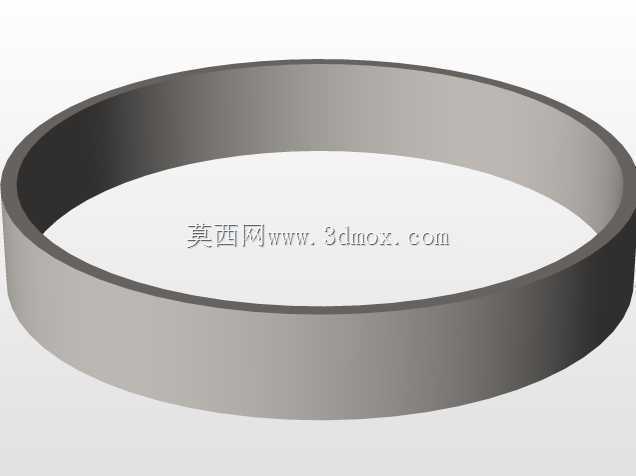

　　这套蒸馏装置主要面向小批量物料提纯、实验室级溶剂回收以及小型作坊式蒸馏作业场景，可完成液态混合物的组分分离、溶剂蒸发回收、低沸点组分提纯等实际作业，适配酒类提纯、植物精油提取、废弃有机溶剂回收等多种实际工况，无需复杂配套管线即可独立完成蒸馏全流程作业。整套装置采用立式分体布局，分为蒸发罐体、多段冷凝管路、收集罐体三个核心部分，蒸发罐体采用锥底设计，底部设置排料接口，可在作业完成后快速排空残留料液，避免料液积存造成的罐体腐蚀或不同批次物料交叉污染，罐体顶部采用快开压环式密封结构，搭配快拆锁紧卡扣，无需专用工具即可快速开启顶盖，方便投料、清理罐内残留以及更换密封件，顶盖集成了进料口、温度检测接口、蒸汽导出接口，

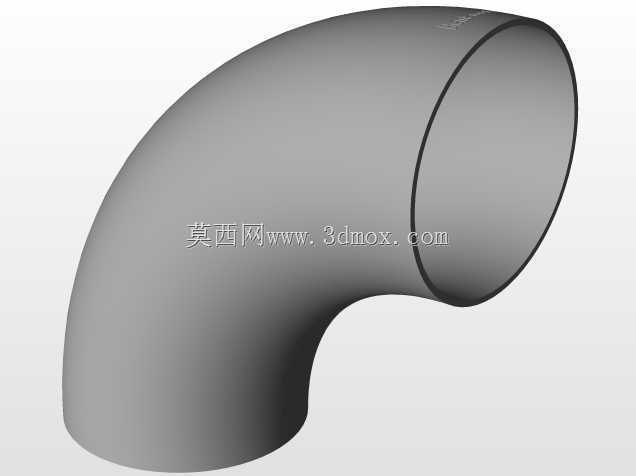

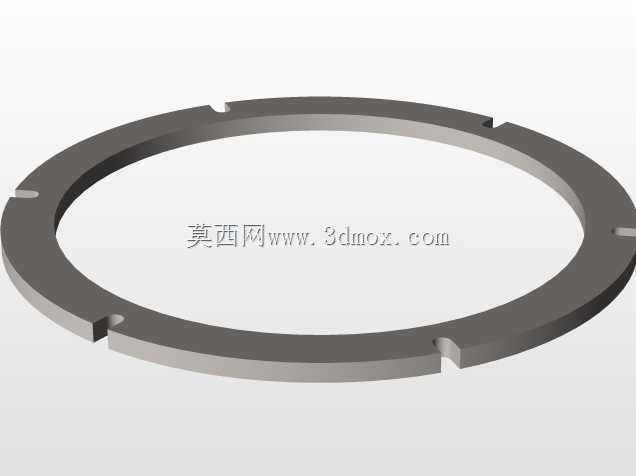

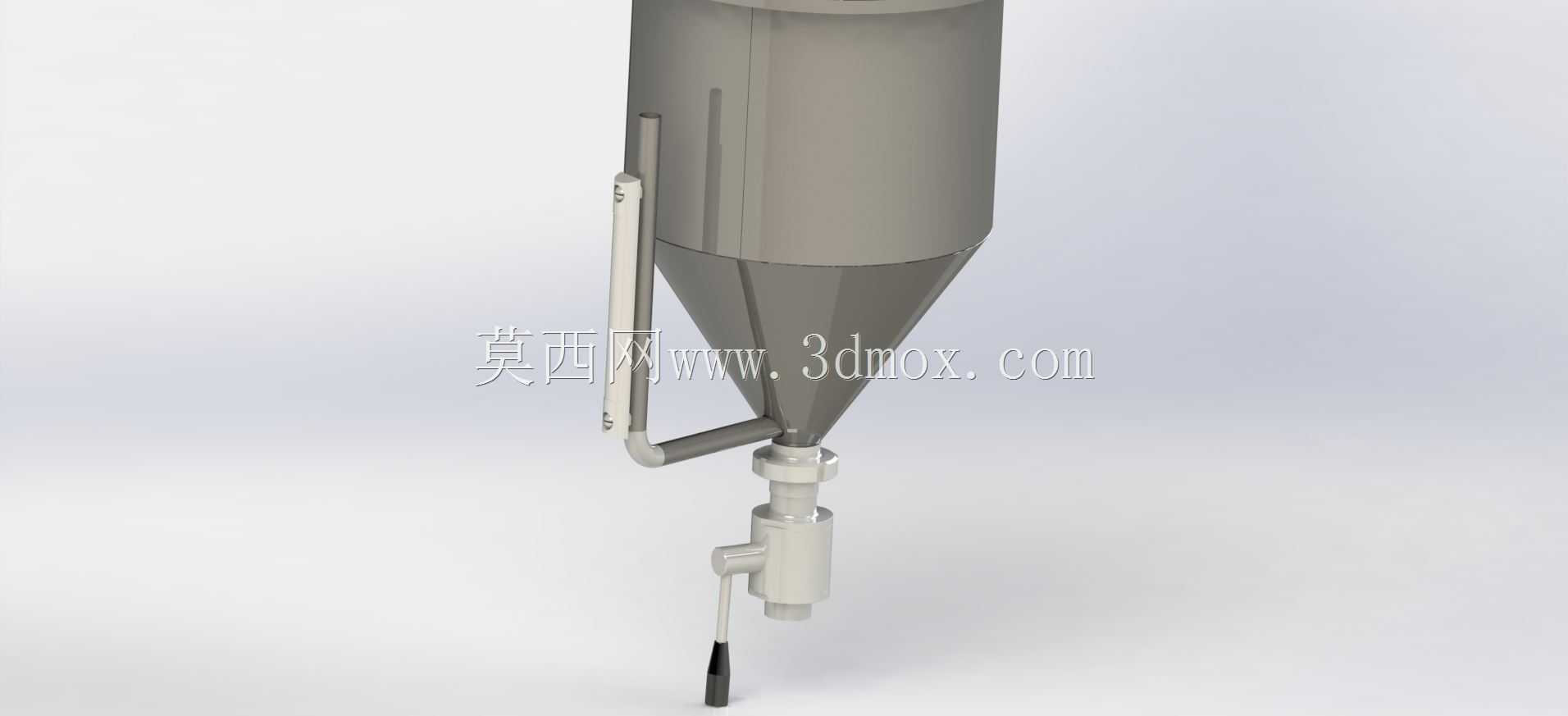

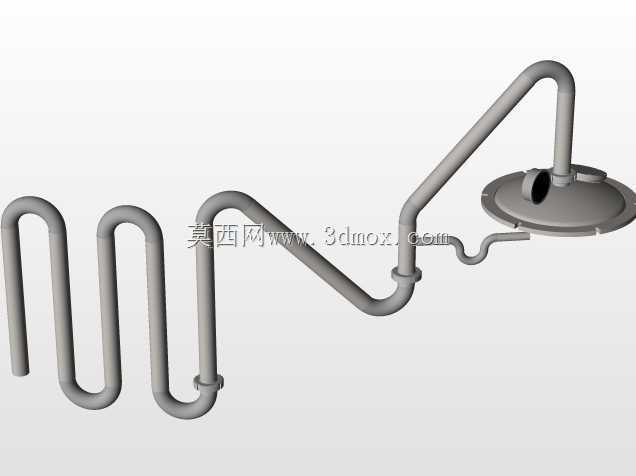

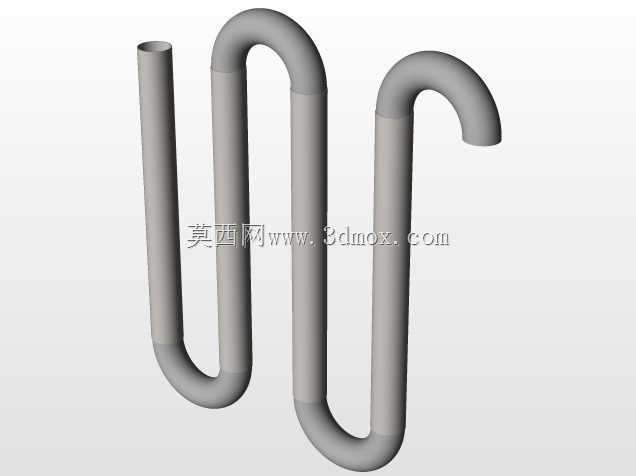

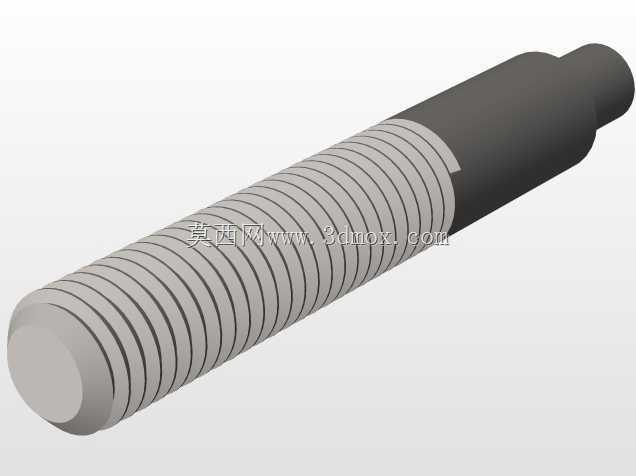

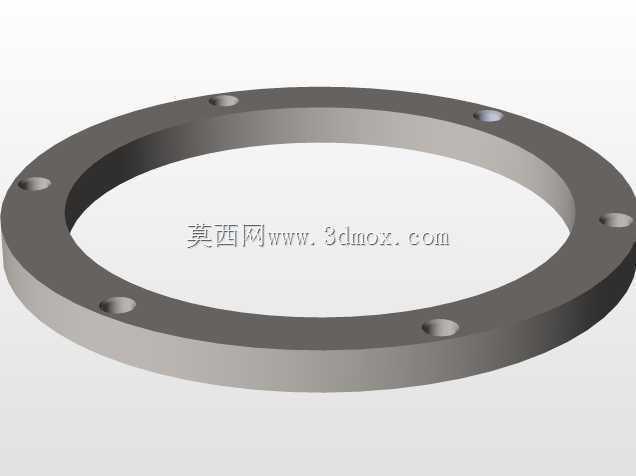

　　所有接口均采用标准管螺纹连接，可适配常规规格的阀门、温度传感器等外接配件。冷凝段采用多组U型弯管串联结构，相比单根直管冷凝结构，在有限的安装空间内大幅延长了蒸汽流通路径，让蒸汽在管路内有足够的停留时间完成热量交换，管路整体采用光滑圆弧过渡，没有直角弯折结构，可避免冷凝液在管路拐角处积存造成的气阻，保证蒸汽流通顺畅，冷凝管路通过标准弯头与两端罐体连接，所有连接位置都预留了密封垫安装槽，可保证负压或微正压蒸馏工况下的密封性能，避免蒸汽泄漏造成的物料损耗或安全隐患。收集罐体采用直筒加下锥的结构形式，顶部设置蒸汽导入接口，罐体侧面预留了液位观察接口安装位，可外接玻璃视管实时观察馏出液收集量，罐体下部设置出料阀接口，

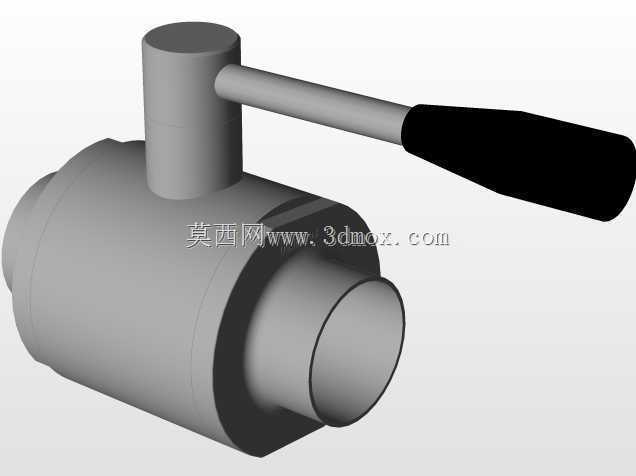

　　可在作业过程中随时放出收集到的提纯液，无需停机拆解装置。整套装置的安装边界控制较为紧凑，整体占地尺寸适配常规实验台或小型操作台面，无需额外做混凝土基础固定，只需将两个罐体通过底部的支撑结构放置在平整台面即可完成安装，管路安装时只需保证各段连接同轴度，避免强行组对造成的管路应力集中，防止长期使用过程中焊缝或连接位置出现开裂泄漏。设计过程中重点考虑了不同工况的适配性，蒸发罐体的壁厚可耐受常规蒸馏作业的温度压力，锥底角度设置为60度，既可以保证残留料液靠自重完全排空，又不会因为锥度过大造成罐体整体高度过高，增加安装空间需求；冷凝管路的管径选择兼顾了蒸汽流通量和冷凝效率，管径过小会造成蒸汽流速过快，冷凝不充分，管径过大则会增加装置整体成本，

　　同时造成管内蒸汽滞留量过大，延长作业前的预热时间。整套装置的所有外露部件都做了圆角钝化处理，没有尖锐棱角，避免安装和操作过程中造成人员磕碰划伤，各部件的连接位置都设计了定位止口，组装时无需反复调整对齐，即可快速完成装配，降低现场安装的操作难度。在实际使用过程中，蒸发罐内的物料受热蒸发后，蒸汽沿顶部导出管进入多段冷凝管路，在管路内与外界空气完成热交换后冷凝为液态，顺着管路流入收集罐体内完成收集，整个过程无需额外配置外置冷凝器，依靠管路自然散热即可完成冷凝作业，针对需要更低冷凝温度的工况，也可在U型管路上方加装喷淋冷却组件，直接对管路外壁喷淋冷却水提升冷凝效率，无需改动原有管路结构。
