125缸径200行程铰接式液压缸结构

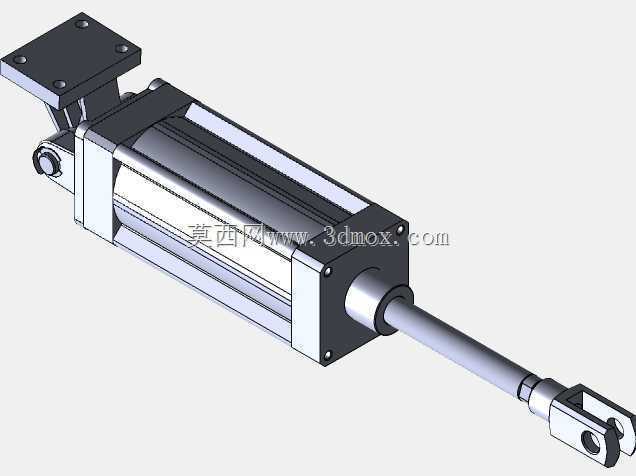

　　这款缸径125mm、行程200mm的铰接安装式活塞缸，是工业液压系统里非常典型的直线执行部件，日常在各类中载液压工作站、工装夹具压紧回路、小型工程机械动作单元、自动化生产线推料机构里都能见到同结构产品的应用。从结构设计逻辑来看，这款缸采用了尾部铰接+杆端叉形接头的安装形式，这种安装组合的优势非常明确，能够补偿安装过程中存在的小角度同轴度偏差，避免缸筒在运行过程中承受径向偏载，大幅降低活塞杆密封件的偏磨风险，相比法兰固定式、脚架固定式的安装形式，更适合安装基座存在小幅摆动、或者执行端需要随动作轨迹微调角度的工况。

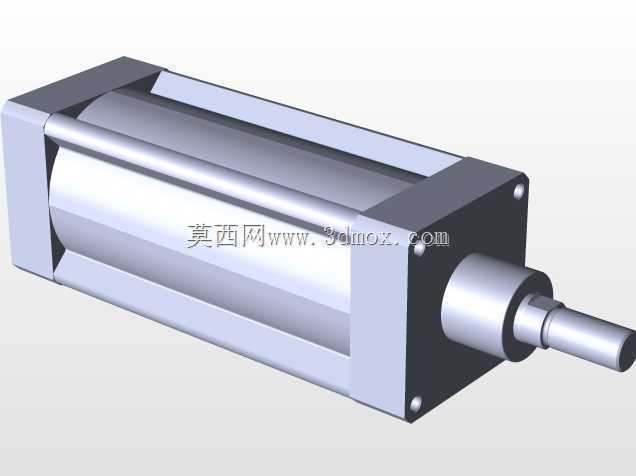

　　从功能特性上拆解，这款缸的活塞与活塞杆采用一体式刚性连接结构，活塞部位配置了双向密封组合，包含格莱圈主密封、导向环、O型圈静密封，能够在16MPa额定工作压力下保证无杆腔和有杆腔的压力隔离，避免内泄导致的推力损失；活塞杆表面做了硬铬镀层处理，粗糙度控制在Ra0.8以下，既可以降低杆密封的摩擦阻力，也能提升抗锈蚀、抗颗粒划伤的能力，适配车间多粉尘、少量切削液飞溅的常规工业环境。缸筒部分采用高精度冷拔无缝钢管加工，内孔珩磨后尺寸精度达到H7级，保证活塞运行过程中的同轴度，减少爬行现象出现的概率。

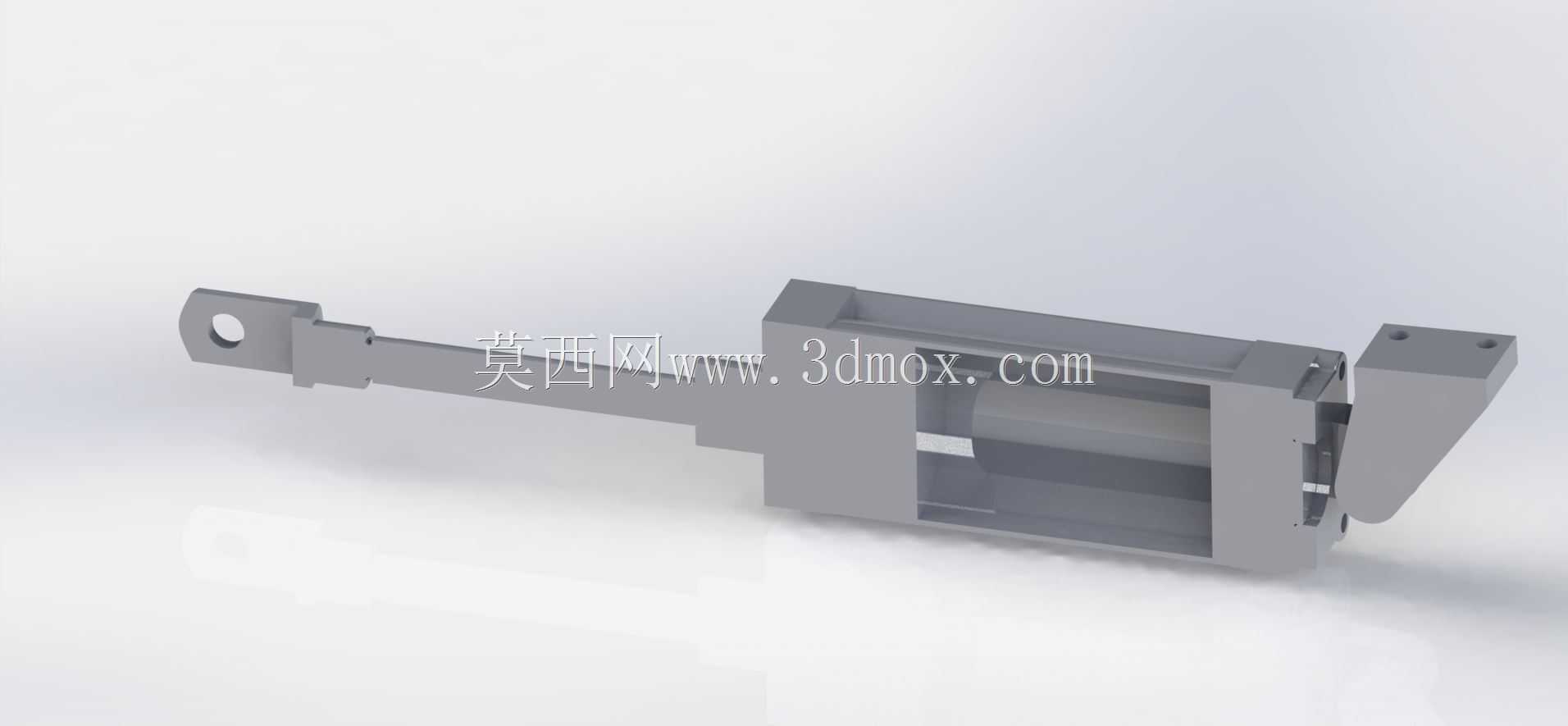

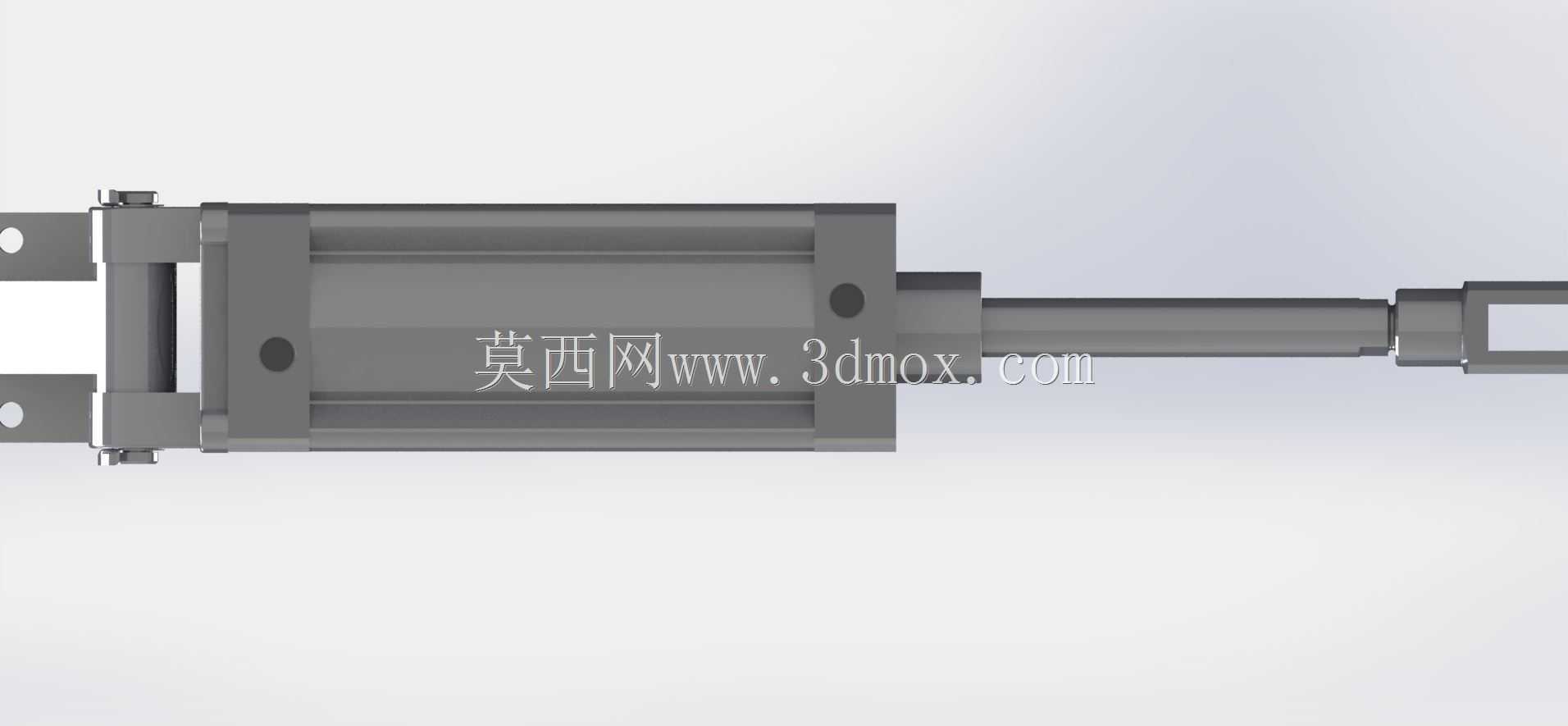

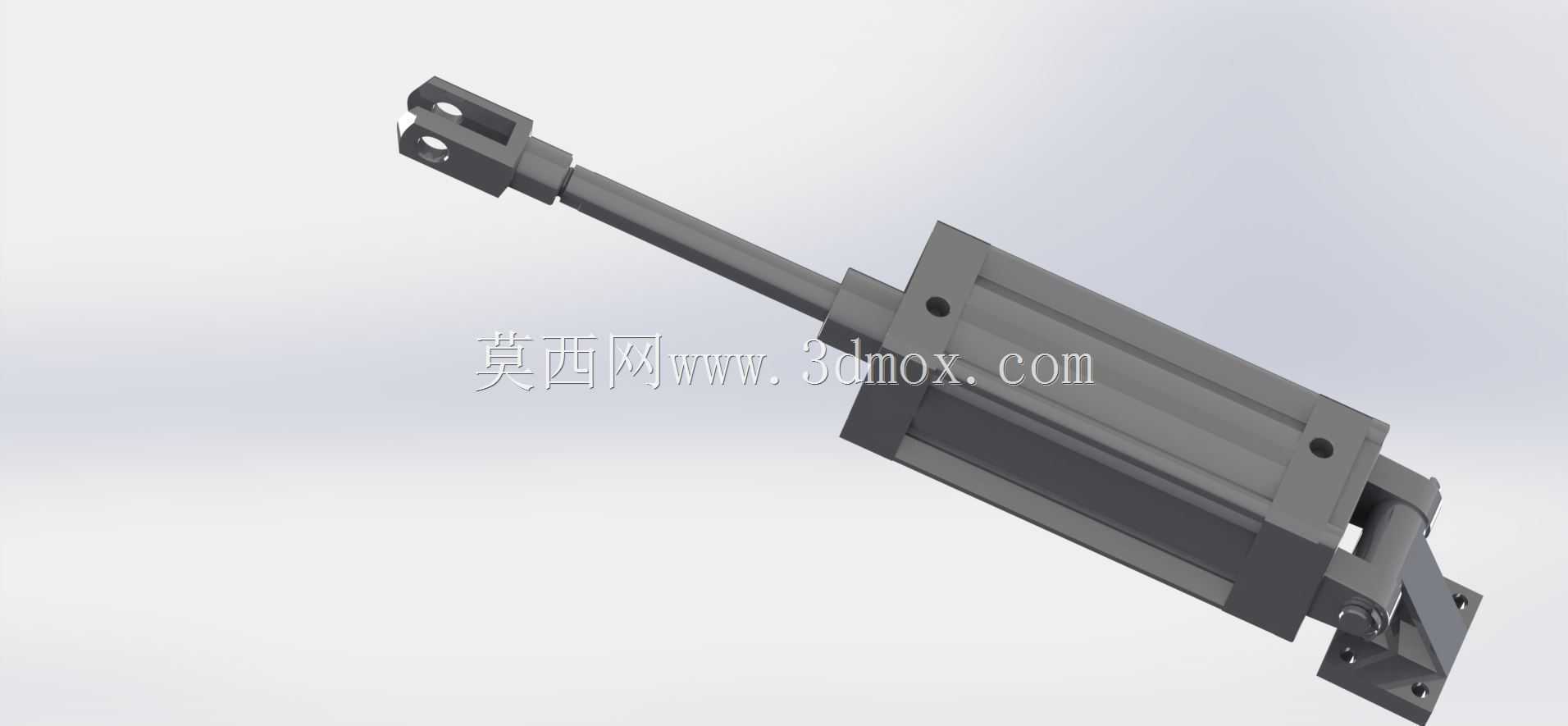

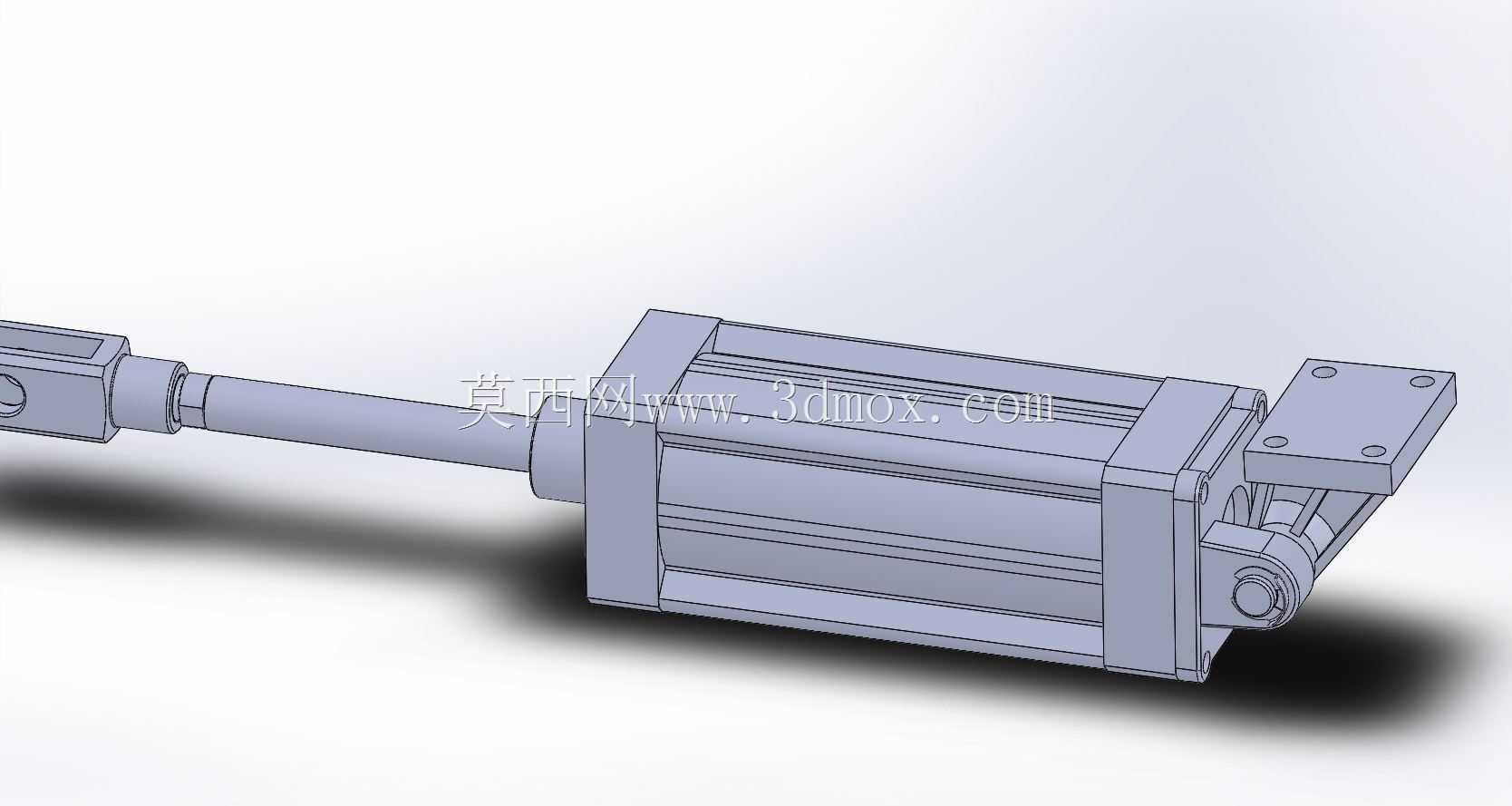

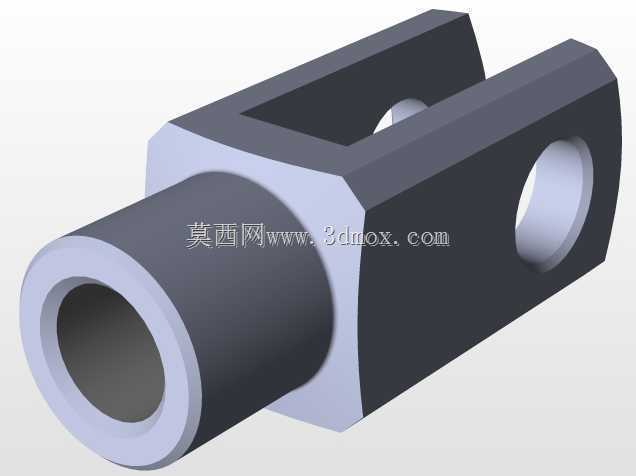

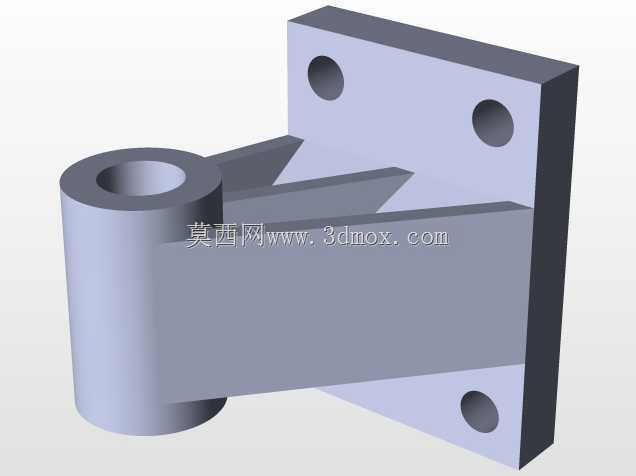

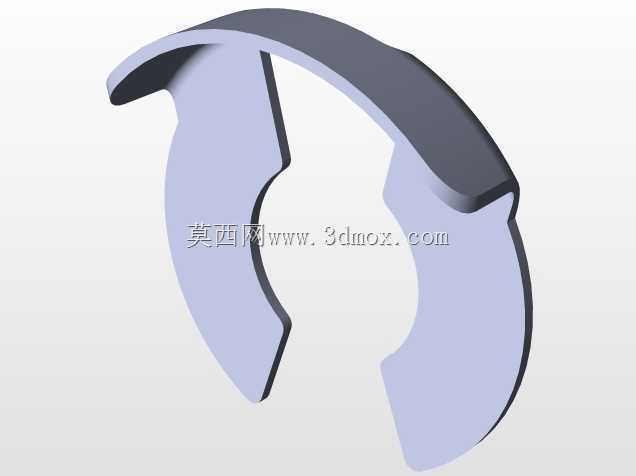

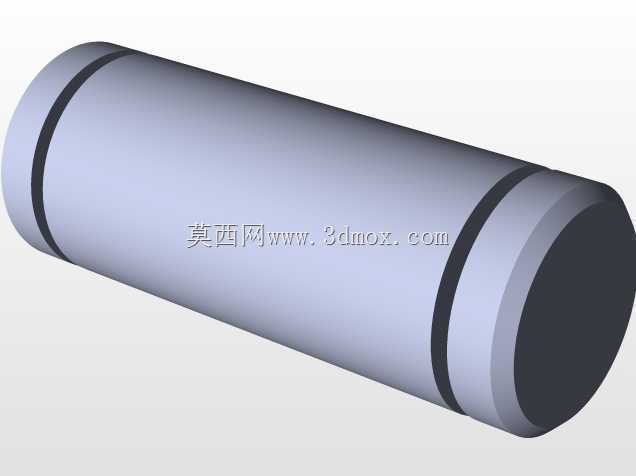

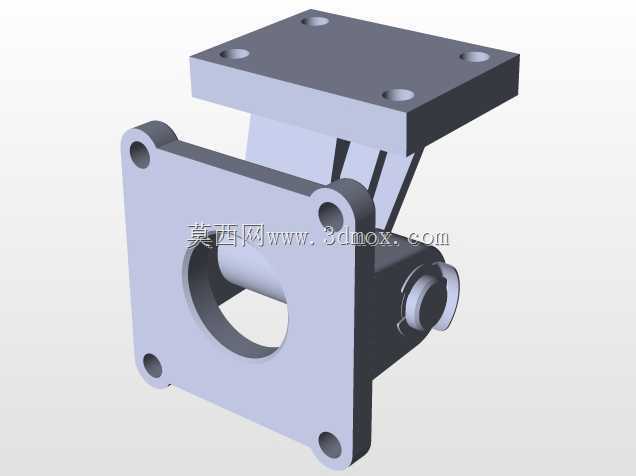

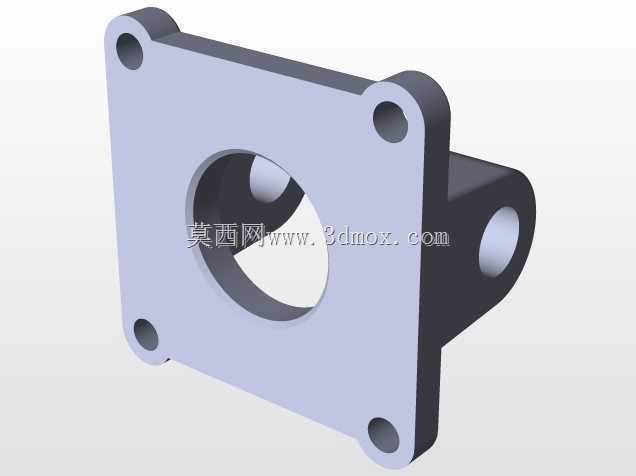

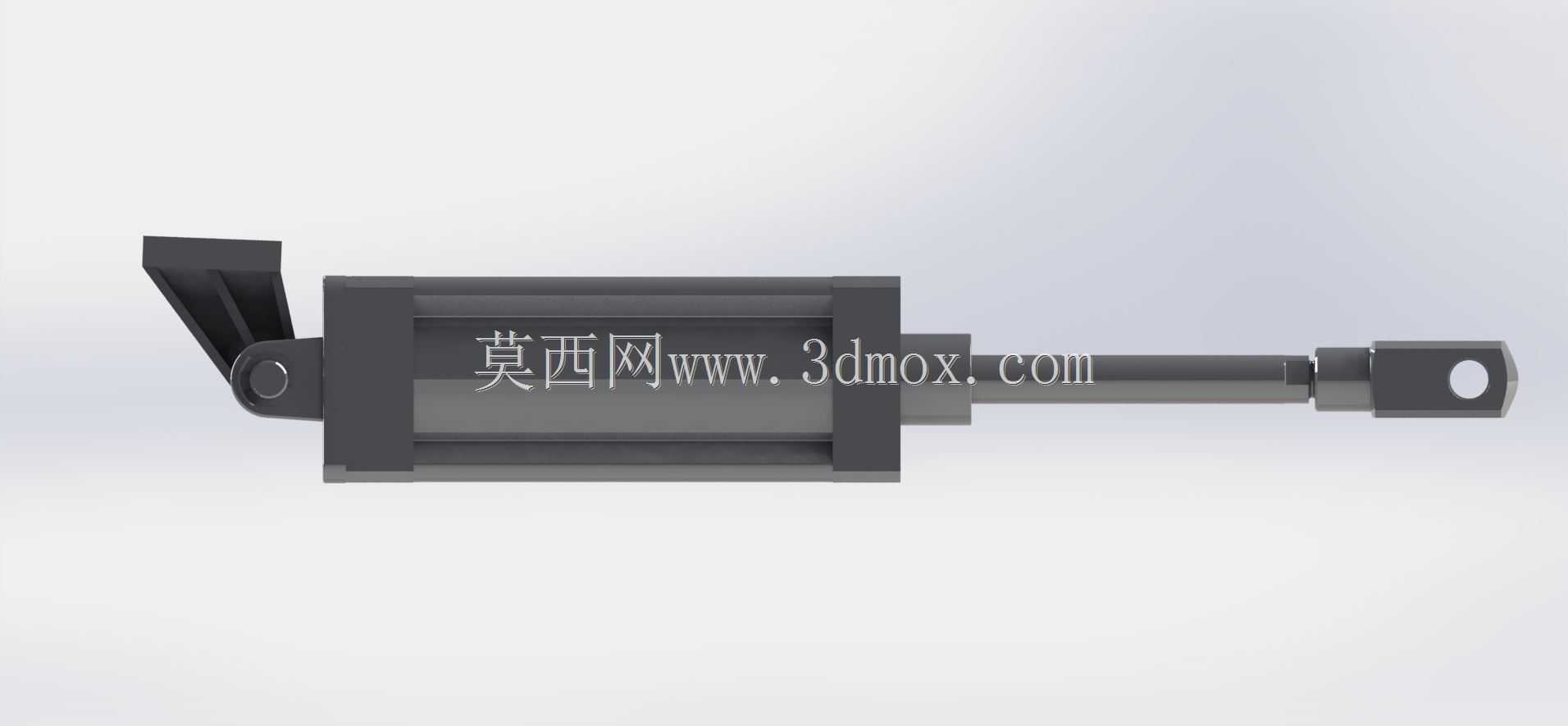

　　在实际选型应用中，这款缸的安装边界需要重点关注几个尺寸：首先是尾部铰接轴的中心距，安装时铰接支座的轴孔配合公差建议选H8/g7，保证铰接转动灵活无卡滞；杆端叉形接头的销孔尺寸需要和负载端的连接销匹配，连接销需要配置开口销或者轴用挡圈做轴向定位，避免运行过程中销子窜出脱落。行程200mm的设计意味着活塞杆完全伸出时，整体长度要比缩回状态长200mm，做设备布局时需要预留足够的伸出空间，避免活塞杆伸出到位后和周边结构发生干涉；同时缸筒两侧的油口位置需要预留油管接头的安装空间，避免油管弯折半径过小导致通油阻力增大。

　　从设计思路的角度看，这款缸没有集成复杂的位移传感器、缓冲调节阀，属于通用型标准液压缸的结构范畴，核心设计目标是兼顾结构强度、密封可靠性和成本控制，适合对位置控制精度要求不高、只需要实现直线往复推拉动做的工况。如果应用在冲击负载较大的场景，可以在油口处叠加安装双向液压锁，避免负载失压下滑；如果需要调节活塞运行速度，可以在进出油路上加装单向节流阀，通过调整流量来控制活塞杆的伸出和缩回速度。日常维护过程中，只需要定期检查杆密封部位是否有渗漏、铰接部位的润滑脂是否充足，就能保证较长的使用寿命，这类通用活塞缸的故障点大多集中在密封件磨损、活塞杆划伤、铰接销锈蚀这几个部位，维护成本相对较低，配件通用性强，是工业液压回路里性价比很高的执行元件选择。
