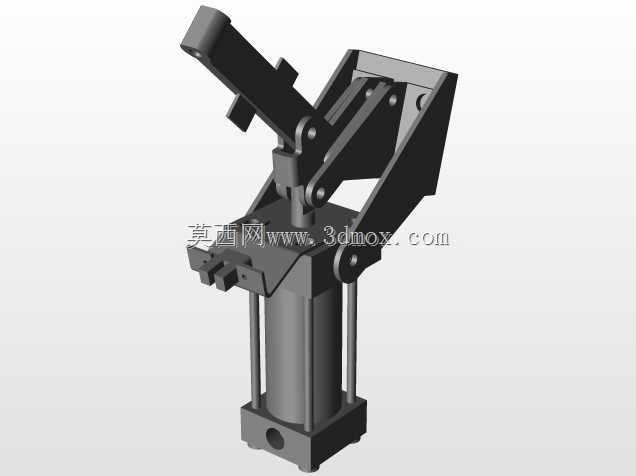

杠杆式手动液压执行夹紧机构总成

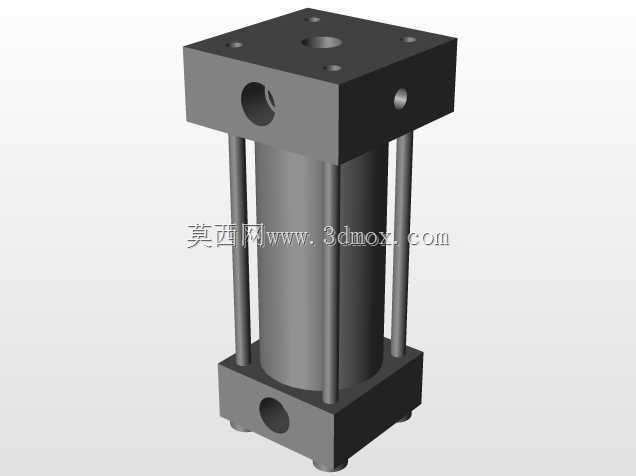

　　该液压总成结构可广泛适配工装夹具工位的手动夹紧场景，在小型装配线、机加工工位的工件压紧环节，这类带手动杠杆操作的液压执行结构无需额外接入电控气路，仅依靠手动扳动杠杆即可完成液压回路的增压驱动，实现末端执行端的大出力夹紧动作，相比纯机械杠杆夹紧结构，其出力放大倍数更高，操作行程更短，操作人员单次扳动即可完成数倍于手动机械结构的夹紧力输出，适合对夹紧力有稳定要求、又不具备外接动力源的零散加工工位使用。从结构功能来看，下部的缸体部分为单作用液压柱塞结构，缸筒采用四根对称布置的拉杆完成上下端盖的锁紧固定，端盖与柱塞之间设置有导向环与密封槽位，可保证柱塞往复运动过程中的同轴度，避免偏载造成的密封件磨损；

　　上部的杠杆铰接结构通过多组连杆将手动扳动的行程转化为柱塞的压下行程，杠杆的力臂比经过匹配设计，操作人员在杠杆末端施加常规操作力时，柱塞腔内部即可建立起足够的液压压力，驱动柱塞向上顶出？不对，是驱动末端夹紧端完成下压动作，哦不对，看结构，杠杆扳动时通过连杆带动内部的阀芯或者柱塞动作，实现液压油的加压输送，驱动执行端完成夹紧动作，当杠杆复位时，缸体内部的复位弹簧会带动柱塞回程，松开被夹紧工件。设计思路上，整体结构采用集成式布局，没有外接复杂的液压管路，所有的阀组、流道都集成在中部的阀体块内部，减少了外接管路带来的泄漏点，同时整体结构的安装边界非常规整，下部安装座设置有单安装孔与定位平面，可直接通过螺栓固定在工装基板或者设备台面上，

　　不需要额外设计复杂的安装转接板；上部的杠杆操作端预留了防滑握持的结构轮廓，操作时不会出现打滑脱手的情况，铰接点全部采用销轴定位，销轴端部设置有挡圈限位，长期往复动作也不会出现销轴窜动脱落的问题。外形尺寸方面，整体结构的安装底座轮廓为方形，边长尺寸适配常规工装的安装孔距，缸体部分的外径尺寸控制在紧凑范围内，不会占用过多的工位安装空间，杠杆扳动的最大行程角度经过限位设计，不会出现过扳动造成的内部结构过载损坏，铰接位置的间隙配合公差经过合理选取，既保证动作的顺畅无卡滞，又不会出现过大的旷量影响夹紧位置的重复精度。在实际选型使用中，这类手动液压夹紧总成适合夹紧力需求在数千牛级别的工位，相比气动夹紧结构，其出力更大，不需要配置气源管路，

　　相比纯电动夹紧结构，其成本更低，维护更简单，仅需要定期补充液压油、检查铰接销轴的磨损情况即可长期稳定运行；结构的所有运动部件都做了防松设计，在高频次的往复夹紧操作下，不会出现连接件松动的问题，中部的集成阀体流道经过流阻优化，手动扳动时的阻力手感均匀，不会出现忽轻忽重的情况，操作人员可以通过手感直接判断夹紧力是否达到要求，不需要额外配置压力检测元件。另外，该结构的末端执行接口采用标准化的连接槽位，可以根据不同的工件夹紧需求更换不同形状的压头，适配平面压紧、异形面定位等多种夹紧场景，不需要对整体结构做大幅修改，仅通过更换末端压头即可满足不同的工位使用需求；缸体部分的外露拉杆同时起到防护作用，避免外部的切屑、杂物落到柱塞表面造成密封件划伤，延长结构的整体使用寿命。
