45千瓦工业三相异步电动机结构设计

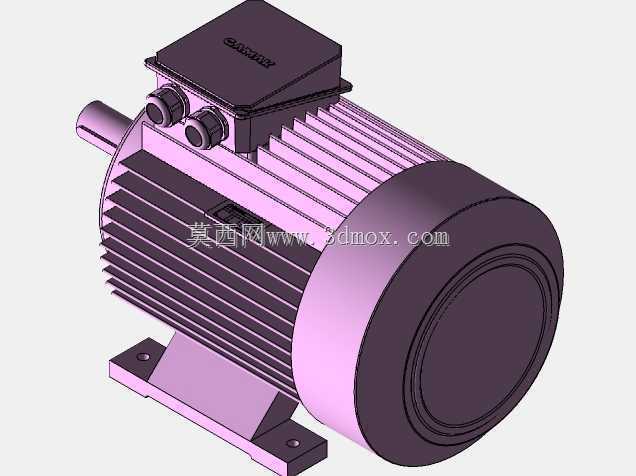

　　这款45千瓦功率等级的电动机，是工业传动场景里应用覆盖面极广的动力输出单元，在风机配套、水泵驱动、输送带传动、机床主轴动力输入、矿山破碎设备辅机驱动等场景里都能见到同规格产品的身影，作为把电能转化为旋转机械能的核心部件，其结构设计的合理性直接决定了整套设备的运行稳定性与寿命。从三维结构呈现的细节来看，整机采用卧式底脚安装结构，这种安装形式是工业场景里通用性最强的安装方式，安装底座带有两个对称分布的长圆形安装孔，孔位的跨距、孔径尺寸均匹配通用工业电机的安装尺寸规范，可直接适配绝大多数常规设备的电机安装位，无需额外制作过渡转接板，能大幅降低现场安装的调整工作量。机壳部分采用轴向散热筋结构，沿圆周方向均匀分布的凸起散热筋，

　　既可以提升机壳的整体结构刚性，降低电机运行时的共振幅度，又能大幅增加机壳与空气的接触面积，配合尾部内置的散热风叶，可在电机运行时形成沿散热筋轴向流动的冷却气流，把定子绕组产生的热量快速带走，保证电机在额定负载下长期运行时绕组温度维持在绝缘等级允许的范围内。接线盒设置在机壳顶部靠输出端的位置，盒体采用倾斜密封结构，这种设计一方面可以避免车间环境里的粉尘、溅落的液体顺着接线盒缝隙渗入内部造成接线端子短路，另一方面倾斜的盒盖也方便现场电工进行接线操作，无需过度俯身就能完成端子接线与紧固，接线盒内部预留了足够的走线空间，可适配不同线径的动力电缆接入，同时设置有独立的接地端子位置，满足电气安全规范要求。输出轴采用标准圆柱形轴伸，

　　轴端带有标准键槽，可通过平键连接联轴器、皮带轮或者减速机输入轴，轴伸的直径、伸出长度均匹配对应功率等级电机的通用尺寸规范，可直接互换市面上同规格的标准电机，在设备维护更换时无需对连接部件进行二次加工。端盖部分采用凸缘式结构，与机壳的止口配合定位，保证轴承室与定子内腔的同轴度，两端的轴承选用深沟球轴承搭配圆柱滚子轴承的组合形式，输出端采用承载能力更强的圆柱滚子轴承，可承受皮带传动或者直连传动带来的径向载荷，非输出端采用深沟球轴承，主要起到定位与承受少量轴向载荷的作用，轴承室的密封采用多层迷宫式密封结构，可阻挡外界粉尘、水汽进入轴承内部，同时防止轴承润滑脂泄漏，延长轴承的维护周期。从设计思路上看，这款电机的结构完全遵循通用工业电机的模块化设计逻辑，所有外部接口、安装尺寸均符合行业通用标准，在保证结构强度的前提下尽可能优化散热结构与安装便利性，机壳的散热筋高度、厚度经过受力与散热仿真验证，既不会因为散热筋过薄导致运输安装过程中出现磕碰断裂，也不会因为散热筋过厚造成材料浪费与整机重量超标。整机的外形轮廓充分考虑了工业现场的安装空间限制，接线盒的突出高度、吊环的安装位置（虽然模型未呈现吊环，但同规格电机均在机壳顶部设置吊环安装位）、散热筋的外圆直径都控制在标准尺寸范围内，可适配绝大多数设备的电机舱安装空间，不会出现因为外形尺寸超差导致无法装入原有安装位的问题。在实际选型应用中，

　　这款45千瓦电机可适配额定转速1480转/分的四级电机规格，也可根据不同工况需求调整极数对应不同输出转速，其结构的通用性决定了它不需要针对特定行业做大幅修改，只需要根据使用环境调整防护等级、绝缘等级对应的细节结构，比如在粉尘较大的矿山场景可提升密封结构等级，在潮湿环境可增加绕组防潮处理对应的结构预留，在有防爆要求的场景可更换为防爆接线盒与防爆机壳结构，基础结构的通用性可覆盖绝大多数常规工业场景的动力需求。从三维建模的细节来看，模型完整还原了电机的所有外部结构特征，包括接线盒上的标识区域、机壳散热筋的倒角、安装底座的加强筋、端盖的紧固螺栓位置、输出轴的键槽细节，这些细节的还原可直接用于设备整体装配时的干涉检查，在做整套设备的三维布局时，可直接导入该模型验证电机与周边部件的间隙是否足够，安装时是否存在操作空间不足的问题，接线时电缆的弯曲半径是否满足要求，避免在实际生产装配时才发现结构干涉问题，减少设计迭代的时间成本。
