羊毛压榨处理设备三维结构设计

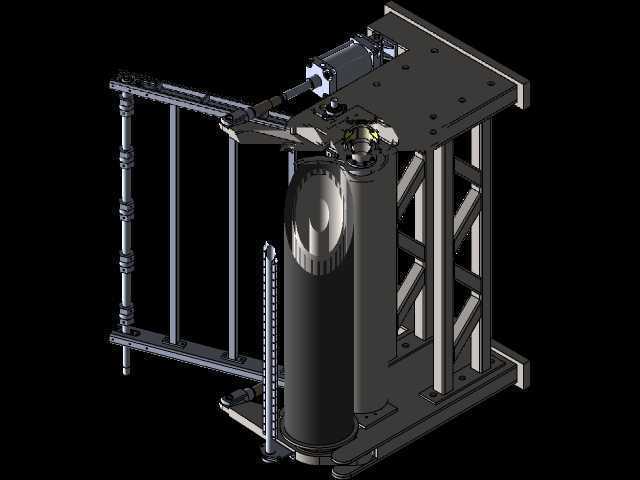

　　在毛纺原料预处理、畜牧加工副产品处理的生产场景中，原毛收集后往往携带大量水分、残留洗剂或是脱脂过程中的废液，直接进入后续烘干、梳理工序会大幅提升能耗，还容易因物料含水率不均造成梳理环节断丝、缠辊问题，这类立式压榨设备就是针对散状纤维类物料的固液分离、体积压缩需求设计的专用处理装置。从结构布局来看，设备采用方管焊接成型的框架式机架作为承载基础，底部安装板预留了与地面预埋螺栓配合的长圆孔，可适配不同车间地面的安装公差，机架侧面的斜撑筋采用45度对称布置，能够抵消压榨过程中压头下行产生的侧向倾覆力矩，避免长期满载运行出现机架焊缝开裂的问题。核心压榨执行组件采用立式布置的承压筒体作为物料容纳腔，筒体内壁做了抛光处理，

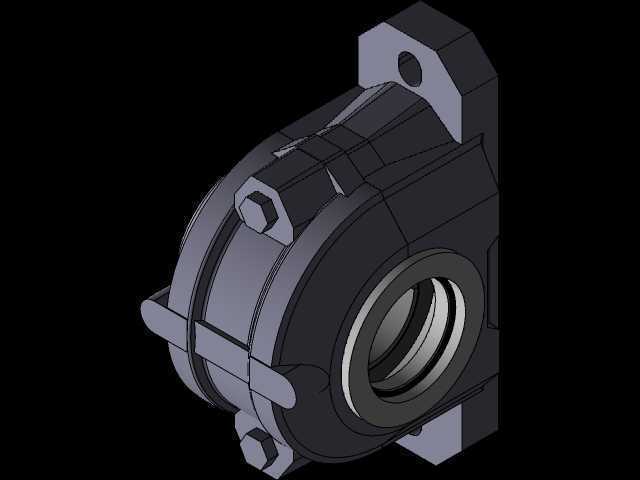

　　减少羊毛纤维在压合过程中的挂壁残留，压头的驱动端连接摆臂式传动结构，相比直连式驱动，这种结构可以在相同缸径下获得更大的压合力，同时将驱动部件的安装位置转移到机架上部平台，避免压榨过程中渗出的液体侵蚀驱动元件。设备侧方配套的可开合挡料架采用导柱导向结构，挡料架上的可调式挡杆可以根据单次投料量调整开合行程，投料时挡架向外翻开，方便作业人员将松散羊毛填入承压筒，压榨过程中挡架闭合，能够防止压合时物料从筒体侧方挤出，压合作业完成后挡架再次翻开，配合压头的小幅上行动作即可快速取出压制成型的毛块。从设计思路上，这套结构没有采用复杂的多轴联动设计，所有运动副均采用直线导轨与耐磨衬套配合，日常维护时仅需定期给导柱加注润滑脂即可，

　　没有易损的精密传动部件，适合在原料处理车间这类多粉尘、高湿度的恶劣工况下长期运行。安装边界方面，设备整体占地宽度控制在1.2米以内，深度不超过1米，上部驱动组件的最高点距离安装地面约1.8米，不需要额外搭建高位操作平台，作业人员站在地面即可完成投料、取料、设备点检的全部操作，机架底部的接液盘预留了废液排放接口，可以直接对接车间的废液收集管路，不需要额外在设备下方开挖引流槽。在功能适配性上，压头的下行行程设置了硬限位与软限位双重保护，硬限位采用焊接在机架立柱上的挡块，防止压头过度下行挤压筒体造成结构变形，软限位可以根据不同物料的压榨需求调整压合终点位置，既可以处理高含水率的原毛脱水，也可以完成洗净羊毛的压块打包，

　　减少后续物料转运的体积占用。设备的受力部件均做了有限元校核，承压筒体的壁厚选取充分考虑了满料压榨时的侧压力，筒体底部的排液槽均匀分布，能够在压合过程中让挤出的液体快速排出，不会在筒底积液造成压合完成后毛块二次吸水。摆臂传动的铰接点采用自润滑轴承，不需要频繁加注润滑油也能长期保持转动顺畅，避免润滑油滴落污染羊毛原料，符合纺织原料处理的卫生要求。
