压砖机配套卸料臂机械结构设计

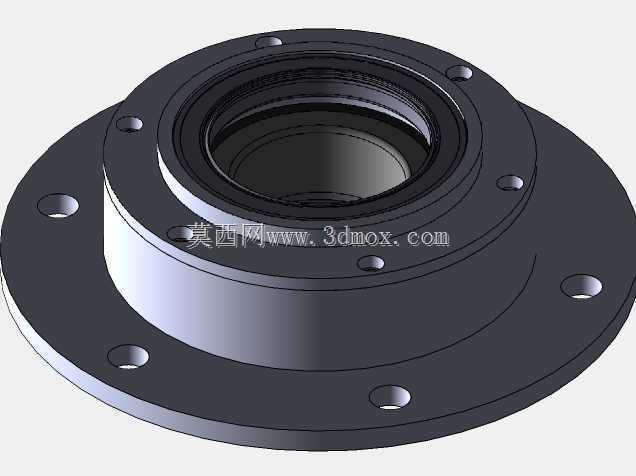

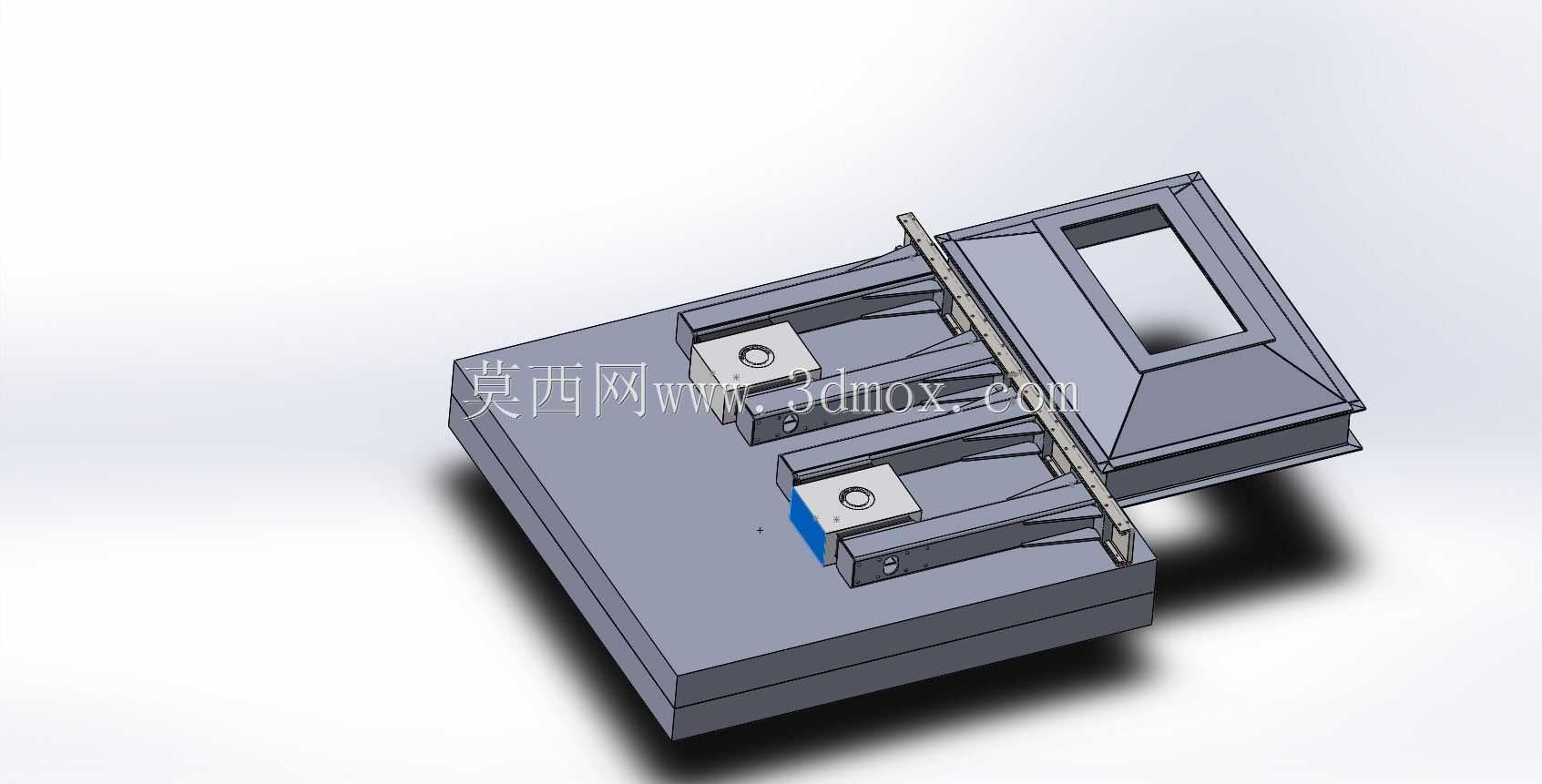

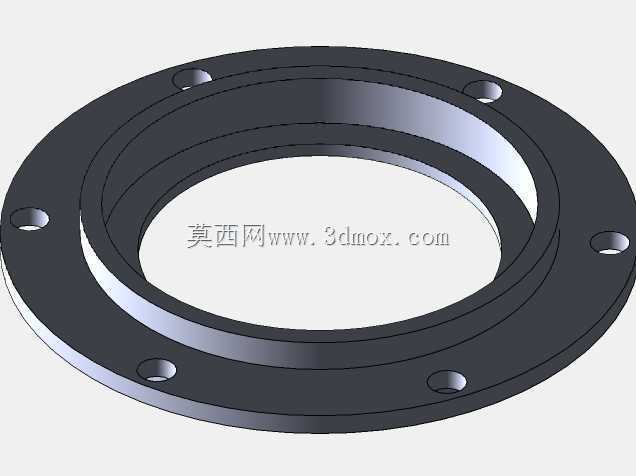

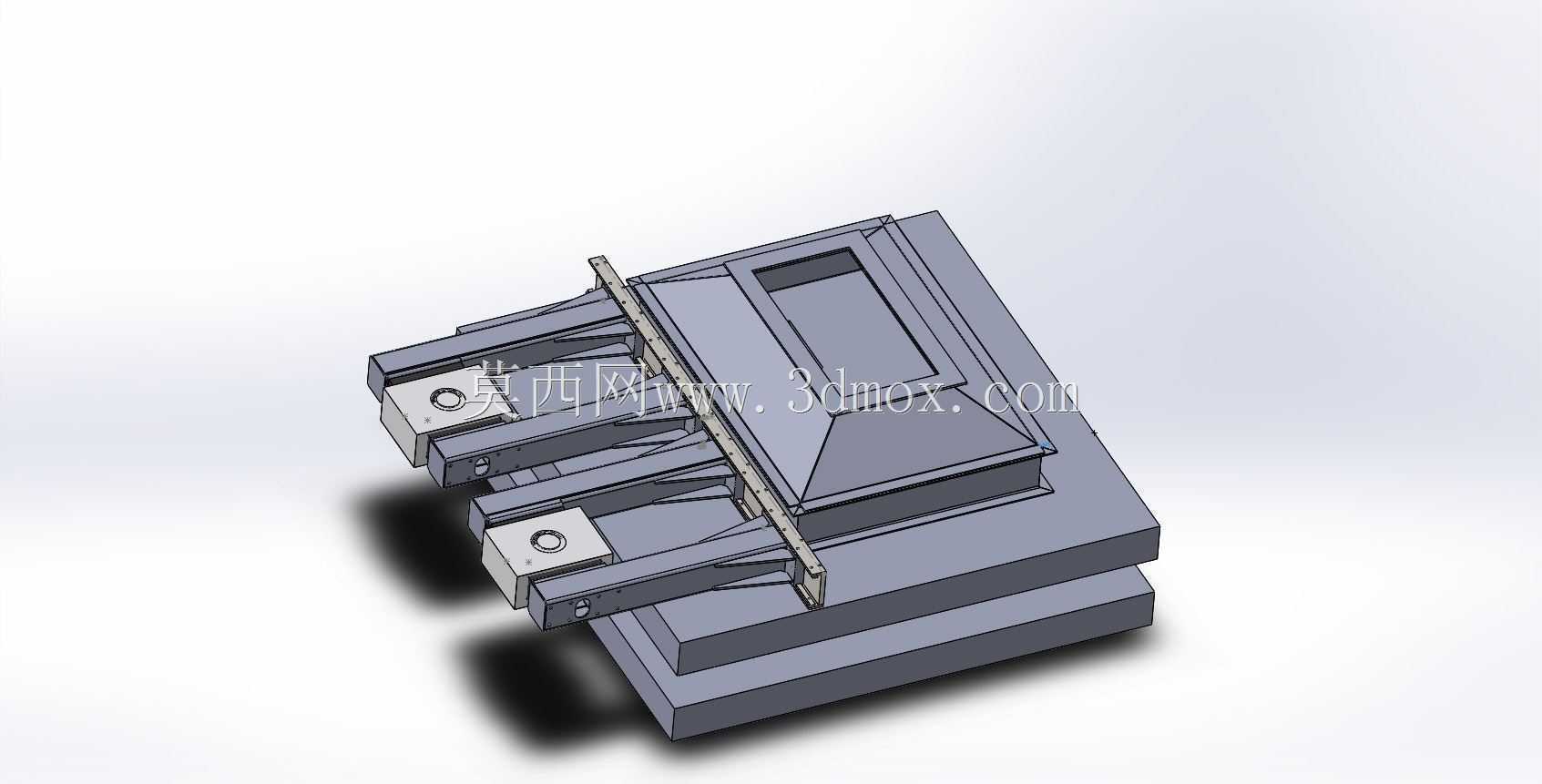

　　在建材生产的制砖工段，压制成型后的砖坯脱模转运是衔接压制成型与后续养护工序的关键环节，卸料臂作为压砖机的核心配套执行部件，其结构可靠性直接决定整线的生产节拍与砖坯成品率。这套卸料臂结构采用双滑轨导向的对称布局，整体安装基座直接适配主流四柱式压砖机的出料侧安装面，安装时需保证基座上平面与压砖机模框下平面的平行度公差控制在0.1mm/m范围内，避免运行过程中出现卡滞或砖坯剐蹭损伤。从功能实现逻辑来看，该卸料臂的核心作用是在压砖机完成压制成型、模框上升脱模后，承接成型砖坯并将其平稳转移至出料输送线，整套动作通过滑轨上的两个滑动承载座完成行程驱动，承载座上设置有定位卡槽，可精准对齐模腔出料位置，承接砖坯时的下落行程通过硬限位块进行行程约束，

　　避免承接过程中冲击砖坯造成缺角、暗裂等质量缺陷。设计过程中重点考量了砖坯生产的重载工况，滑轨采用矩形重载直线导轨结构，导轨副的额定动载荷按照单批次最大成型砖坯重量的1.8倍进行选型计算，可适配常规粉煤灰砖、混凝土砖、透水砖等不同材质砖坯的卸料承重需求，臂体主体采用箱型焊接结构，在保证整体刚性的前提下尽可能降低结构自重，减少驱动端的负载损耗。臂体前端设置有可调式挡料定位结构，可根据不同规格砖坯的成型尺寸调整挡料位置，适配24011553mm标准砖、20010050mm多孔砖等多种常规砖型的卸料需求，调整过程无需拆卸主体结构，仅通过锁紧螺栓即可完成位置固定，大幅降低产线换型的调整时长。安装边界方面，

　　整套卸料臂的横向安装跨度适配压砖机两立柱之间的净空尺寸，纵向伸出行程覆盖模腔中心到输送线接料位的距离，安装时需预留驱动组件的维护空间，基座侧边预留的安装孔位采用长圆孔设计，可补偿压砖机出厂安装时的位置偏差，降低现场安装的对位难度。结构细节上，两个滑动承载座之间设置有同步联动杆，保证两个承载座的运行位移完全同步，避免承接砖坯时出现偏载导致砖坯滑落，联动杆与承载座的连接采用铰制孔螺栓定位，消除连接间隙带来的同步误差。臂体与承载座的连接位置设置有加强筋板，筋板的布置方向沿受力方向延伸，可有效抵消承接砖坯时的弯矩作用，避免长期运行后臂体出现下挠变形。在实际生产场景中，该卸料臂的运行节拍与压砖机的压制周期完全匹配，

　　单次卸料行程耗时控制在3s以内，可适配每分钟8-12次的压砖机生产节拍，运行过程中无多余的冲击动作，砖坯转移过程中的破损率可控制在0.2%以内，相较于传统的悬臂式卸料结构，双滑轨对称布局的抗偏载能力提升40%以上，长期运行的维护周期可延长至6个月以上，日常维护仅需对导轨副进行定期润滑、检查连接螺栓的紧固状态即可。设计时还充分考虑了制砖车间的多粉尘工况，导轨副配套设置有防尘刮板，可自动刮除导轨表面附着的砖屑、粉尘，避免杂质进入导轨副造成磨损，延长导轨的使用寿命，所有外露的连接螺栓均采用镀锌防锈处理，适配车间高湿度、高粉尘的恶劣生产环境。
