机床导轨伸缩式钢板防护罩结构

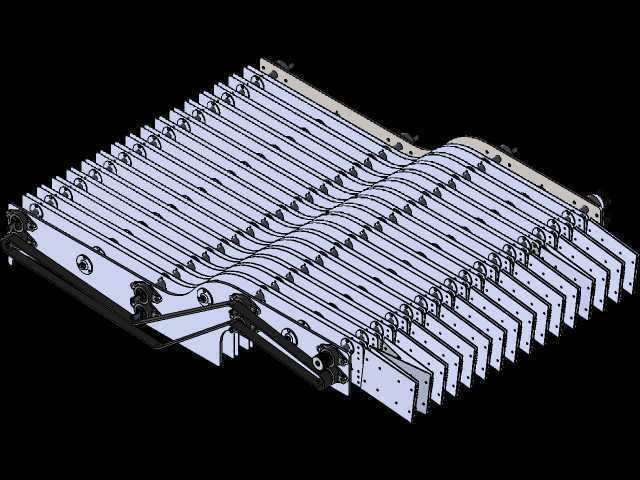

　　做机床结构设计快十二年，经手的导轨防护方案少说有七八十套，图里这种多节联动伸缩式钢板防护罩，是卧式加工中心、龙门铣床、大型数控车床这类长行程导轨设备上最常用的防护结构，很多刚入行的工程师做这类结构时容易踩联动卡滞、密封失效、运行异响的坑，刚好结合这个结构拆解下实际设计里的细节。

　　先讲实际应用场景，这类防护结构主要覆盖机床X轴、Z轴这类长行程直线运动导轨，尤其是加工区附近的导轨，要直面切削过程中飞溅的高温铁屑、喷射的切削液，还有加工产生的粉尘、磨屑，要是没有可靠的防护，铁屑卡进导轨滑块的滚道里，轻则导致导轨磨损加快、运动精度下降，重则直接挤坏滑块密封、造成导轨拉伤，整根导轨的维修成本动辄几万，还得停机拆解耽误生产，所以这类防护结构是机床运动部件可靠性的第一道防线。

　　再看结构的功能特性，这个结构采用多节等梯度叠层设计，每一节护板都采用冷压成型的折弯结构，边缘做了翻边强化，既提升了单节护板的钣金刚度，避免大行程下护板受铁屑冲击产生凹陷变形，又能给相邻护板的滑动提供导向限位。护板之间的滑动接触面嵌有耐磨铜条或者尼龙滑块，避免钢板直接硬摩擦产生异响和磨损，相邻护板的搭接位置装有耐油橡胶密封条，能阻挡切削液和细铁屑从接缝处渗入内部。最核心的是这套平行四边形联动机构，通过铰接的连杆把所有节的护板连接起来，不管导轨是伸出还是缩回，所有护板都能同步等距展开或者叠合，不会出现单节护板卡滞、推拉不同步导致的护板错位问题，相比早期的钢丝绳牵引式结构，这种连杆联动的可靠性高很多，不会出现钢丝绳松脱、断裂导致的防护失效。

　　设计思路上，首先要匹配导轨的实际行程和安装边界，单节护板的叠合厚度要根据总行程计算，保证护板完全缩回时的总长度不会超出机床端部的安装空间，完全展开时能完整覆盖导轨的全行程，两端的安装法兰要和机床床身、运动拖板的安装孔位完全匹配，安装面要做平面度处理，避免安装时护板产生扭曲应力。护板的倾斜角度是设计里很容易忽略的点，顶面要做3到5度的倾斜角度，这样落在护板上的铁屑和切削液能顺着斜面自动滑落到排屑器里，不会堆积在护板表面，要是做水平结构，铁屑堆积多了会卡在护板接缝里，时间长了就会磨穿护板或者卡滞伸缩动作。联动连杆的铰接点要做等距排布，每一组连杆的孔位同轴度要控制在0.1mm以内，铰接轴采用耐磨的40Cr材质淬火处理，轴和孔之间留有0.05到0.1mm的间隙，保证运动灵活又不会有过大的旷量，避免高速运动时护板产生晃动。

　　外形尺寸和安装边界方面，这类防护罩的宽度要比导轨滑块组的总宽度宽出80到120mm，保证两侧有足够的空间安装密封条和滑动导向块，高度方向要高出导轨上表面50mm以上，避免高速飞溅的铁屑从顶部越过护板落到导轨上。安装时护板的固定端要装在机床床身的静止端，活动端连接在运动拖板上，护板和导轨表面要留有15到20mm的间隙，不能和导轨、拖链、管线产生运动干涉，两端的安装位置要预留调整垫片的空间，方便安装时调整护板的水平度，避免运行时出现偏磨。另外护板的最外端要装刮屑板，能把附着在相邻护板表面的铁屑刮掉，防止铁屑被带进叠层内部，很多现场出现的护板卡滞问题，都是因为没有做刮屑结构，细铁屑进到滑动面里把滑块磨坏了。

　　实际选型和建模的时候还要考虑机床的运动速度，普通低速机床用1mm厚的冷轧钢板做护板就足够，高速运动的机床护板要用到1.5到2mm的钢板，还要在护板背面加筋条提升刚度，联动连杆也要做加粗处理，避免高速伸缩时产生共振和异响。密封胶条要选用耐切削液、耐温的丁腈橡胶材质，胶条的安装槽要做嵌入式设计，不能用胶粘固定，不然长期接触切削液胶条很容易脱落，失去密封作用。
