710毫米规格德雷格勒圆形人孔结构设计

　　该圆形人孔结构主要应用于承压罐体、密闭舱室、大型流体处理设备的侧壁或封头位置，作为设备内部检修、物料取样、运维人员进出的通行接口，在化工储罐、船舶密闭舱段、粉体输送料仓、真空处理设备上均有广泛适配场景。不同于常规焊接固定人孔，该结构采用快开式锁紧设计，无需完全拆卸所有紧固件即可实现门板的启闭操作，能大幅缩短设备运维时的开闭准备时间，降低现场运维人员的操作强度。

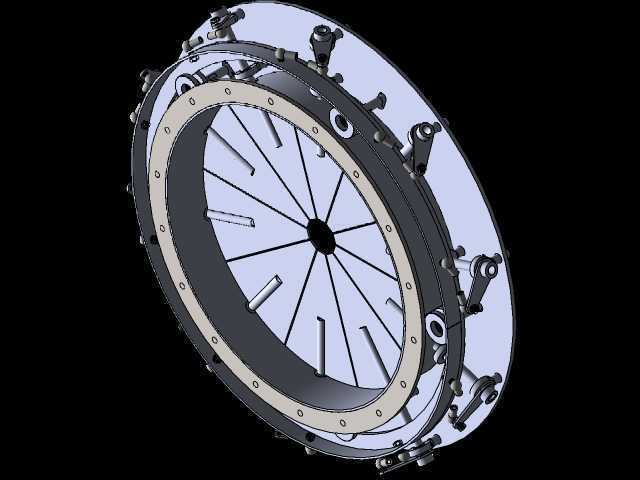

　　从结构设计逻辑来看，整体采用环形法兰作为安装基座，基座外圈均匀布置多组铰接式锁紧压块，压块通过铰接支座与法兰基座连接，锁紧时压块前端的压头贴合门板外圈的密封压边，通过扳动压块的操作手柄实现压紧力的施加，多组压块沿圆周方向均匀排布，能保证门板密封圈周向受力均匀，避免局部压紧力不足导致的密封泄漏问题。门板中心采用辐条式加强结构，在保证门板整体刚度的前提下尽可能降低门板自重，避免大尺寸人孔门板过重导致启闭操作困难，同时辐条结构预留了足够的操作空间，方便人员从人孔位置进出设备内部。

　　安装边界层面，该人孔公称通径为710毫米，能够满足成年运维人员携带常规检修工具顺利通行的尺寸要求，法兰基座的安装孔位沿外圈均匀分布，可适配对应厚度的罐体壁板焊接或螺栓连接安装，安装时需保证法兰基座与设备壁面的垂直度偏差控制在允许范围内，避免后续门板闭合时出现密封面错位的问题。密封结构采用嵌入式密封圈设计，密封圈嵌装在门板外圈的密封槽内，闭合时密封圈受法兰密封面与门板槽的双向挤压，能实现对应压力等级下的气体、液体介质密封，可适配常压至中低压工况下的密闭需求。

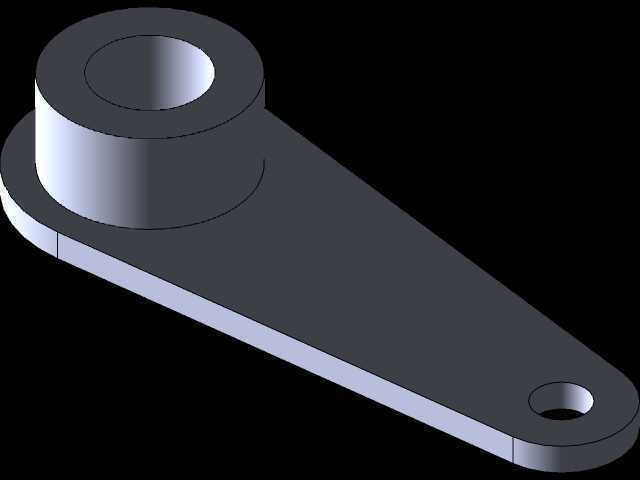

　　锁紧压块的铰接位置设计有限位结构，当压块扳动至解锁位置时可自动保持张开状态，不会在门板启闭过程中意外回落卡滞，每个压块的压紧行程经过精准核算，既保证足够的密封压紧量，又避免行程过大导致密封圈过度压缩产生永久变形，延长密封件的实际使用寿命。门板与法兰基座之间设置有铰接转臂，转臂采用多自由度铰接设计，门板解锁后可沿转臂向侧方旋转开启，开启后门板可贴合在设备壁面外侧，不会占用过多的设备周边操作空间，同时转臂带有承重支撑结构，能承受门板的全部自重，避免启闭过程中门板下坠变形。

　　在实际选型适配时，需根据设备的工作压力、介质腐蚀特性匹配对应材质的法兰、门板及密封件，该结构的模块化设计支持不同材质的快速替换，无需改动整体安装尺寸即可适配不同工况需求。结构设计过程中已对法兰基座、锁紧压块、门板辐条的受力情况进行校核，在额定工作压力下各部件的应力均处于材料许用应力范围内，不会出现结构变形或失效问题。人孔闭合后所有锁紧压块的操作手柄均朝向外侧统一方向，方便运维人员快速检查所有压块是否处于锁紧到位状态，避免出现个别压块未锁紧导致的安全隐患。
