立式框架结构磨坊研磨设备三维结构

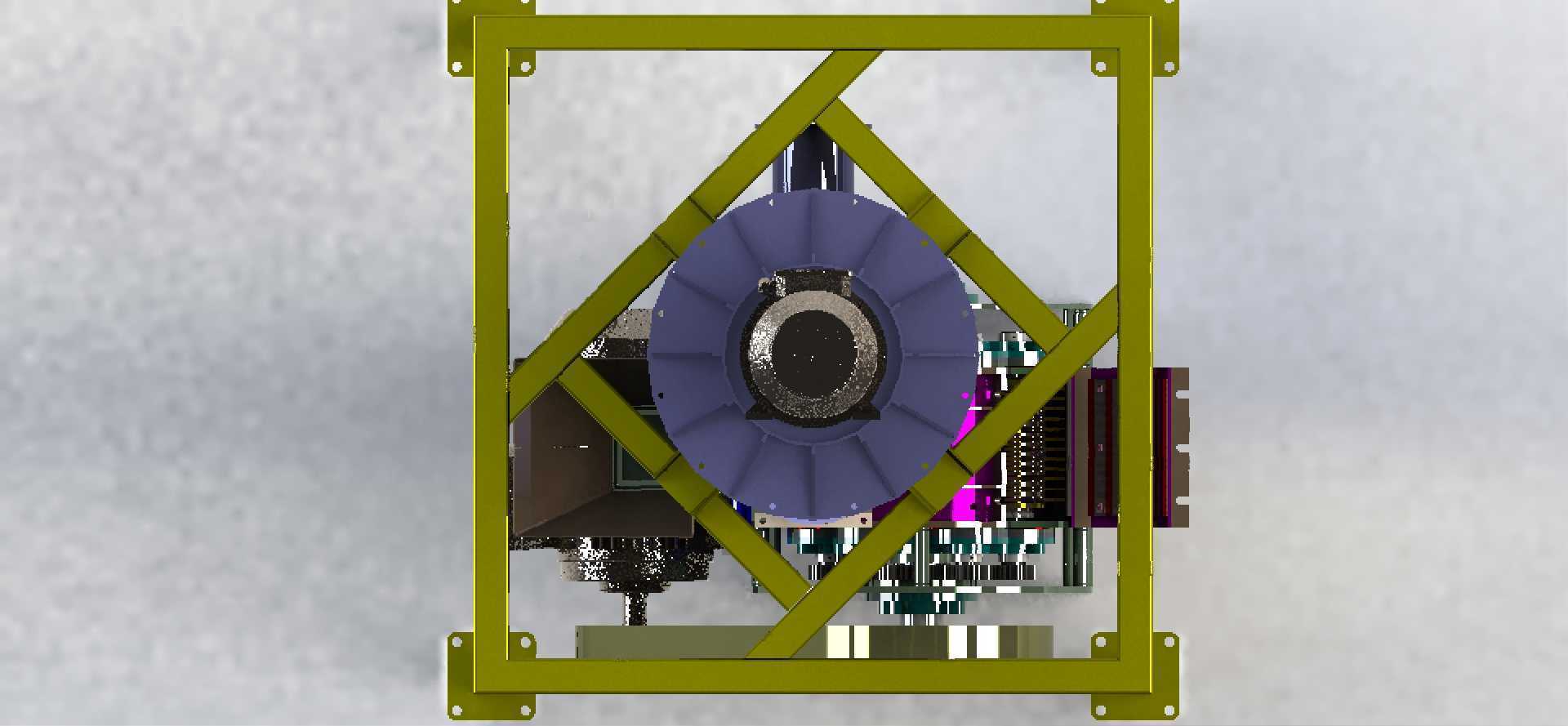

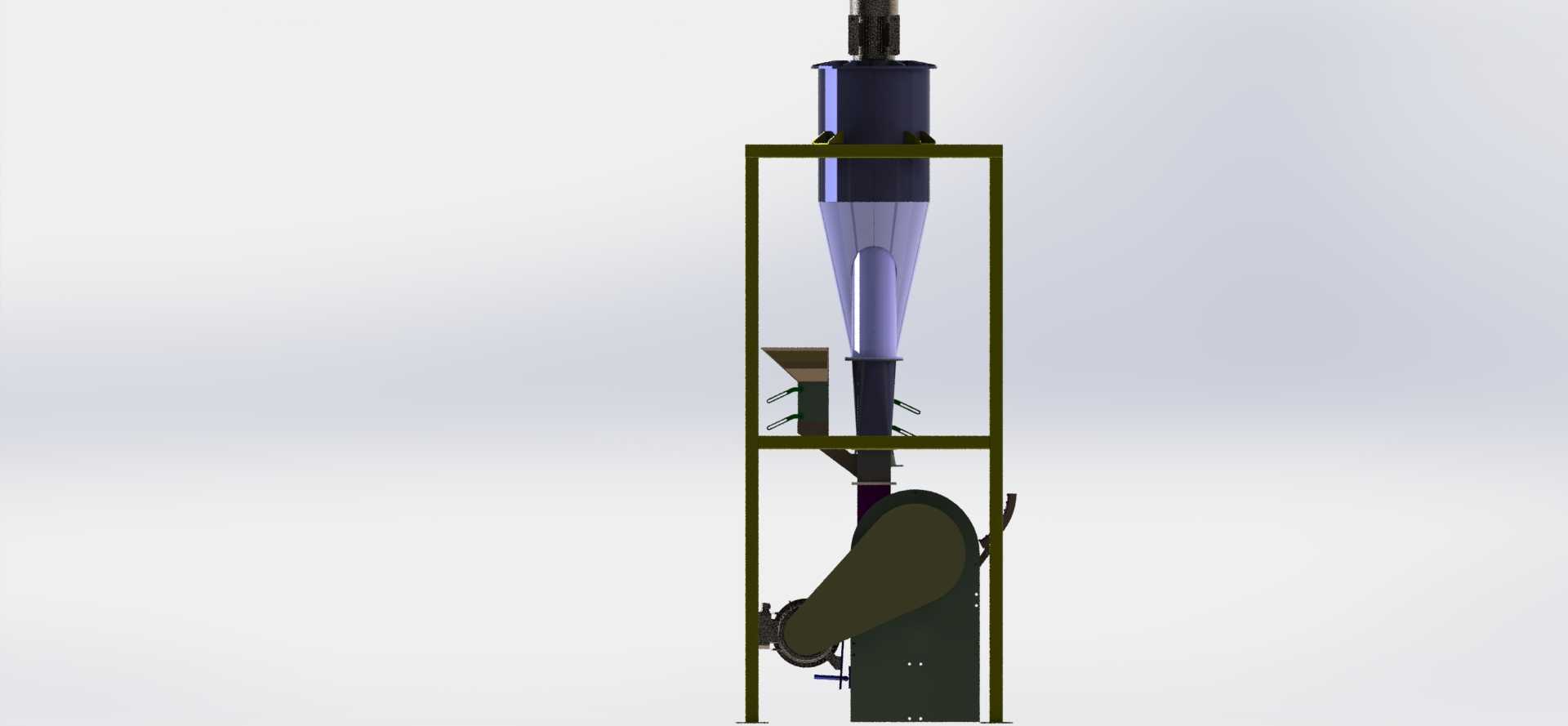

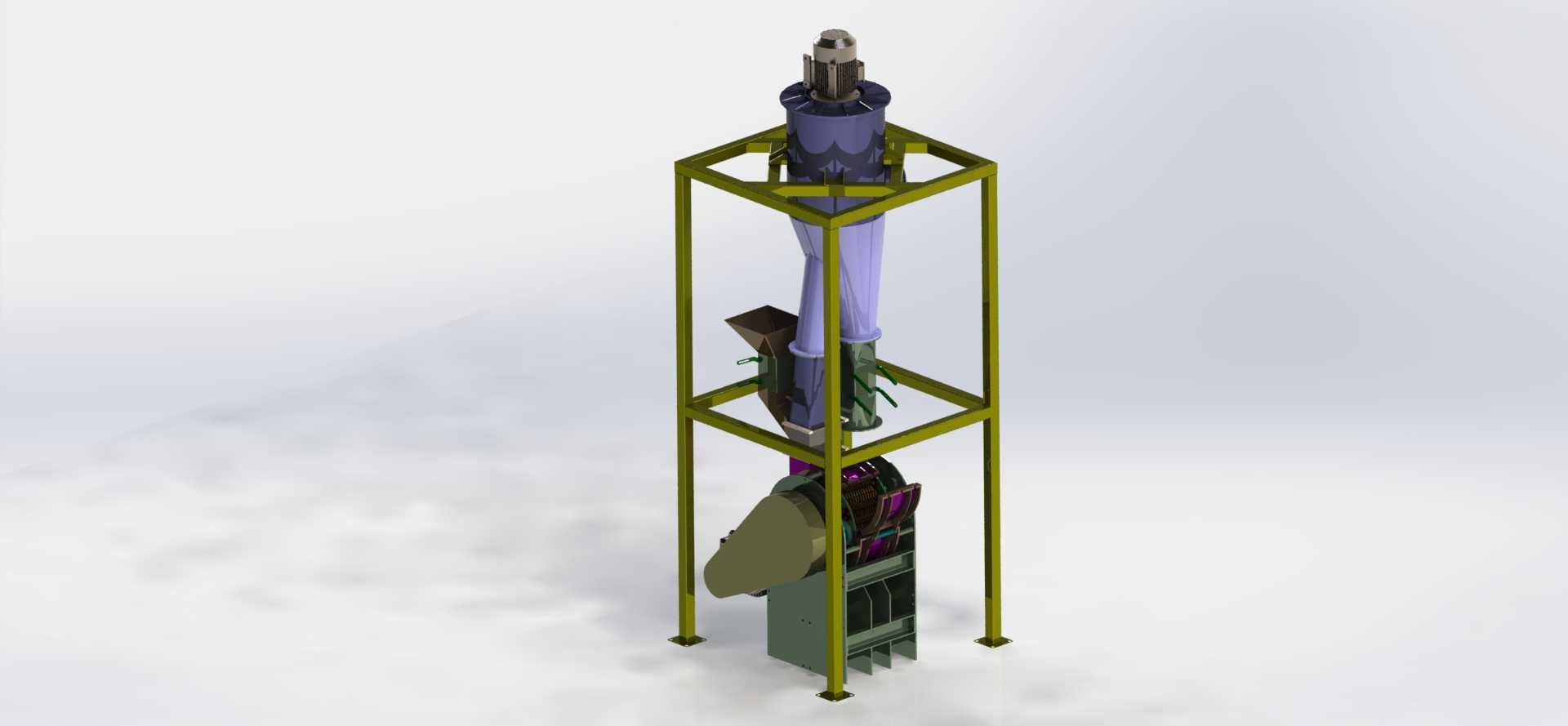

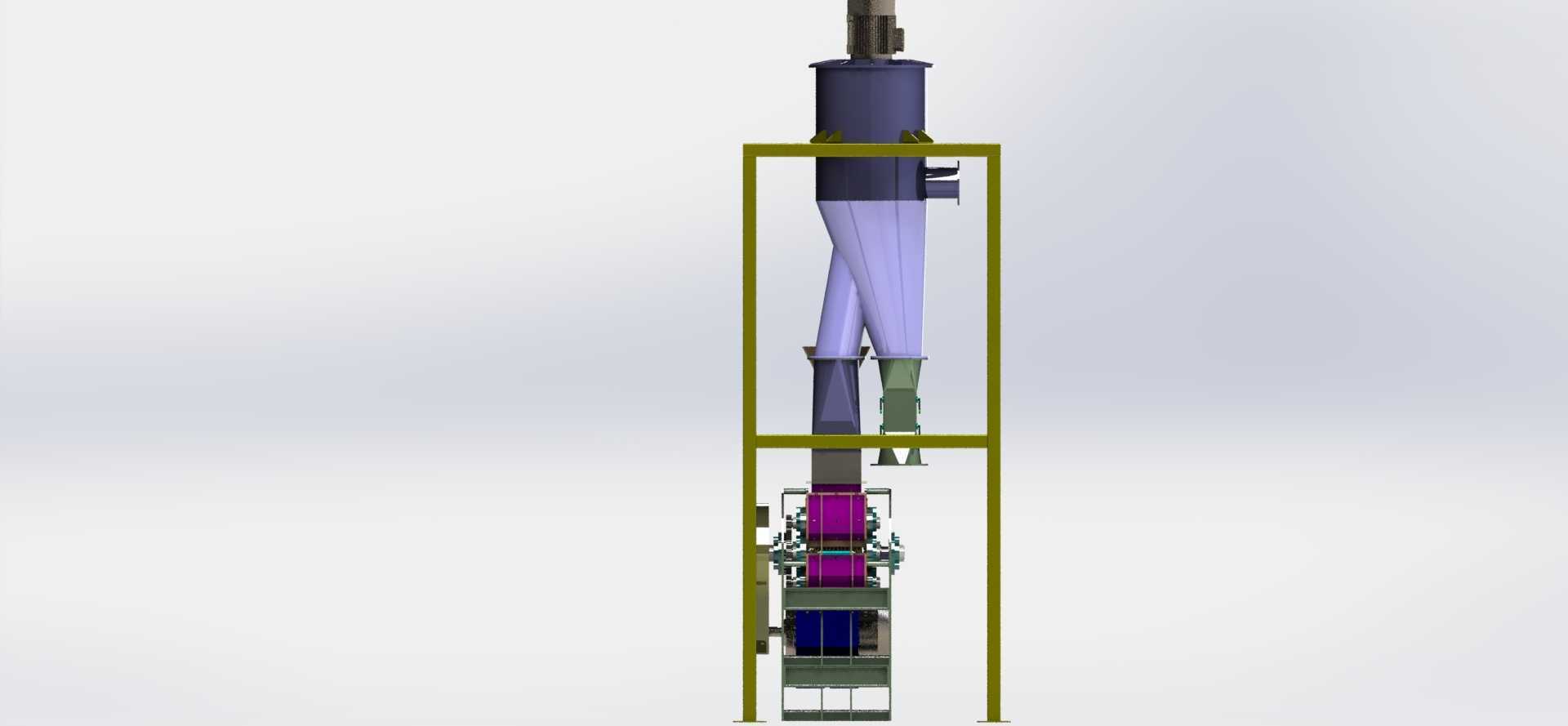

　　这套立式研磨设备的三维结构，核心面向粮食加工、矿物粗磨这类需要连续进料出料的粉体处理场景，在中小型粮油加工坊、小型选矿预处理工段都能见到同类型设备的实际应用。从结构布局来看，整机采用方管焊接的立式四层框架作为承载主体，四根主立柱垂直落地，底部通过膨胀螺栓安装孔与混凝土地面固定，安装时需要预留周边1.2米以上的操作维护空间，顶部进料段距离地面高度约4.2米，进料口侧方预留了0.8米的检修操作平台安装位，框架每层的横撑都做了斜角加强处理，避免设备运行时的振动引发焊缝疲劳开裂。设备的功能段从上到下依次排布，最顶部是进料调节机构，通过顶部的手轮可以控制进料插板的开度，匹配不同粒径物料的进料速度，避免进料过快导致研磨腔堵塞；

　　往下的锥段是预分料结构，进入的物料会沿着锥面均匀滑入下方的研磨腔，不会出现偏载导致的研磨辊单侧磨损问题。研磨腔段侧方设置了观察检修口，日常运行时可以通过透明视窗观察内部物料的研磨状态，检修时可以直接拆开侧方盖板更换研磨易损件，不需要拆解上部的进料段结构，大幅缩短日常维护的停机时间。下部的动力段采用侧装式的驱动布局，电机与减速机构直接安装在框架底部的安装平台上，通过带传动连接研磨主轴，这种布局可以降低整机的重心，减少运行时的整机晃动，同时传动带的张紧结构直接设置在电机安装板上，调整张紧度时不需要挪动其他部件。设计过程中，框架的主立柱选型充分考虑了动载荷系数，按照设备总重量的2.5倍做结构强度校核，

　　每层横撑的位置都对应了各功能段的安装法兰位，避免功能段安装后出现悬臂受力的情况；所有走料的内壁都做了顺滑过渡处理，没有直角积料死角，减少物料残留导致的交叉污染问题；出料口设置在设备最底部的侧方，高度距离地面0.4米，可以直接对接下方的输送设备或者集料容器，不需要额外增设接料提升机构。从安装边界来看，整机的横向占地尺寸为1.2米见方，地面基础需要做150mm厚的混凝土地坪，保证四个立柱的安装面水平度误差不超过2mm/m，避免设备长期运行出现主轴偏磨的问题；设备的进料口上方需要预留0.5米的进料管线安装空间，侧方动力段需要预留1米的散热与检修空间，保证日常巡检、易损件更换时的操作空间充足。这类立式研磨设备相比卧式研磨设备，占地更小，

　　物料依靠自重就能依次通过各功能段，不需要额外设置物料提升机构，能耗比同产能的卧式设备低15%左右，在中小型加工场景的适配性更强，建模过程中所有的安装配合面都预留了合理的公差间隙，法兰连接位的螺栓孔位完全匹配常用的紧固件规格，直接导出工程图就可以用于生产下料。
