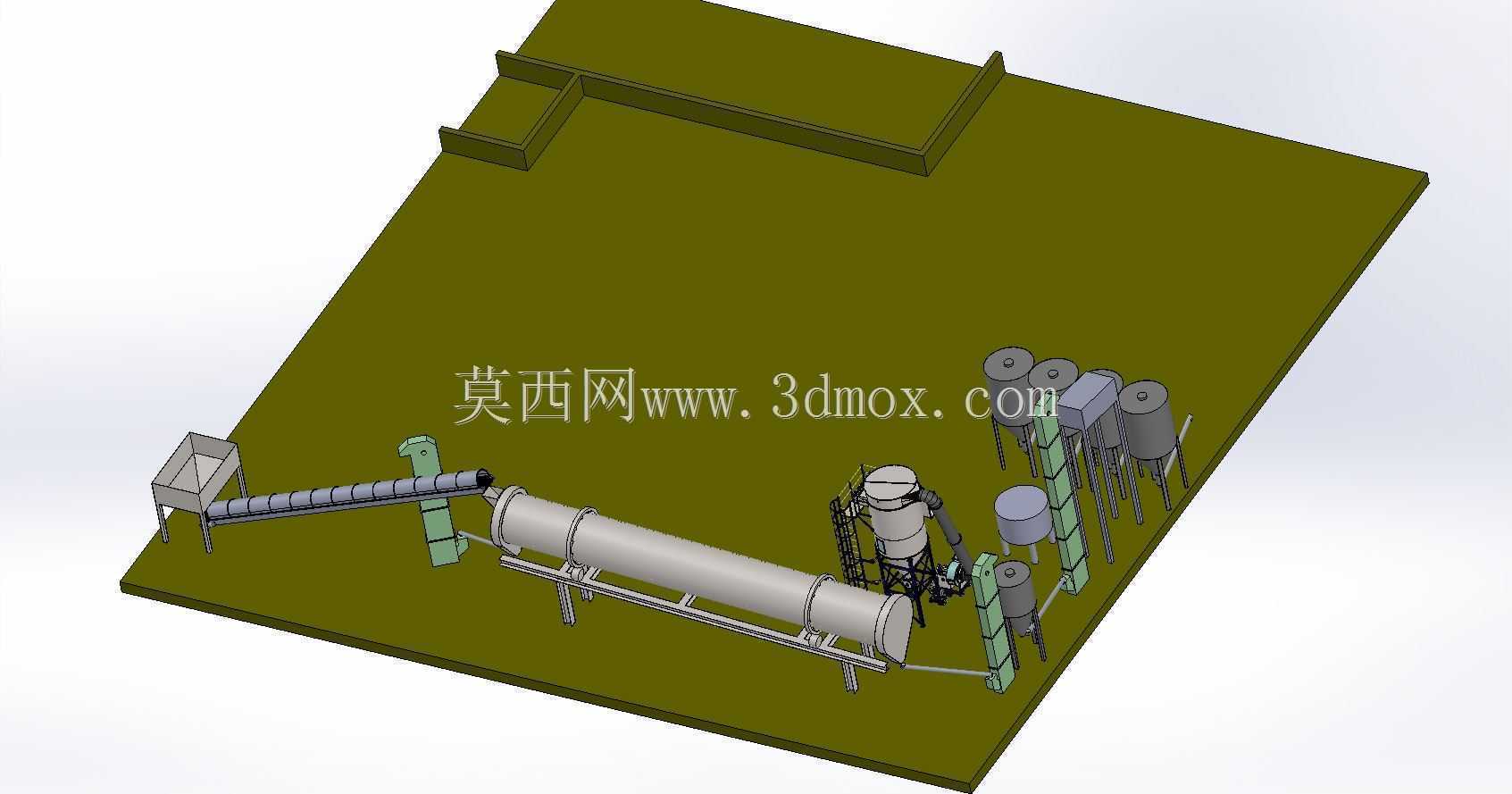

浮石加工成套生产线设备三维结构

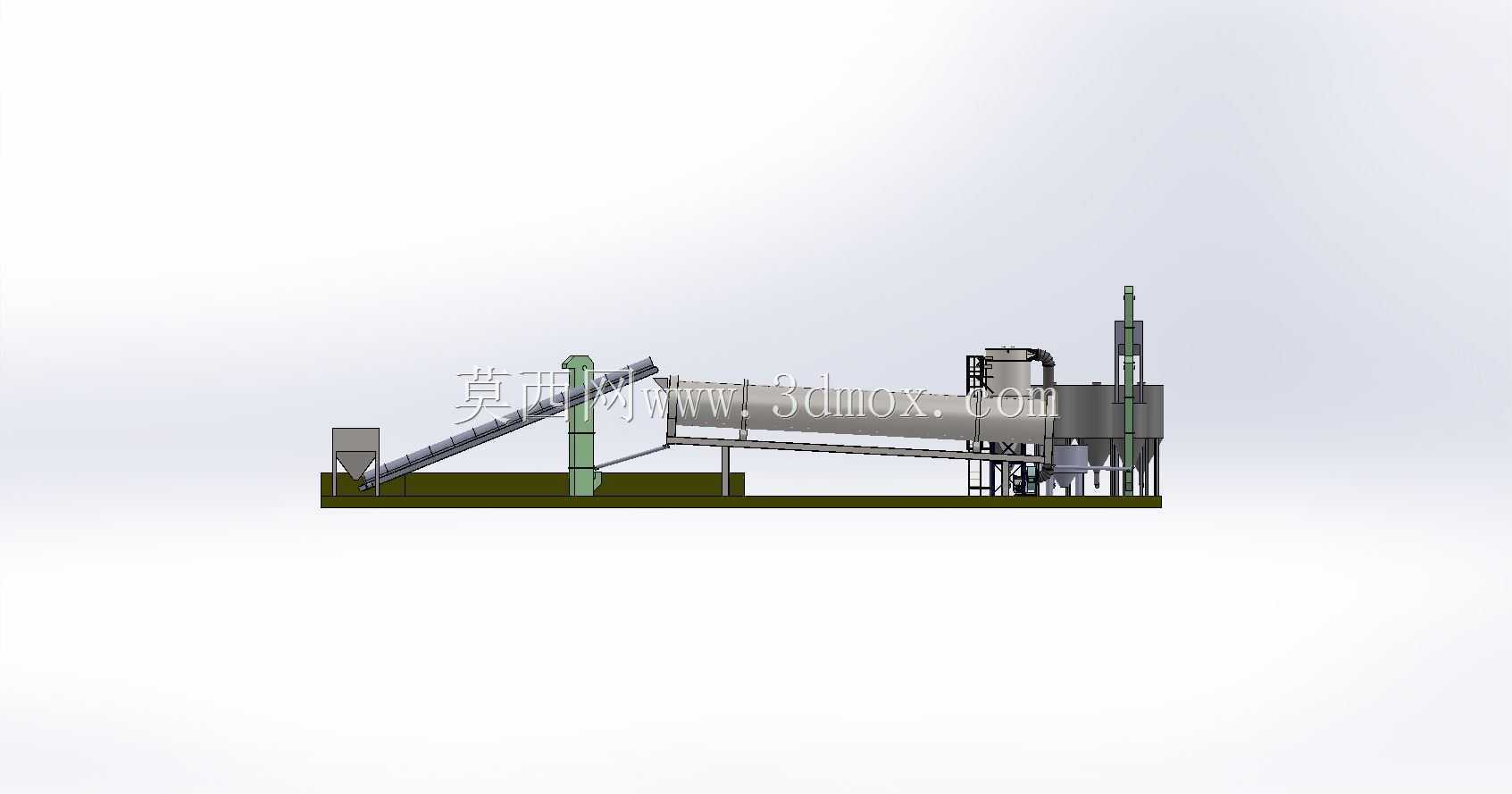

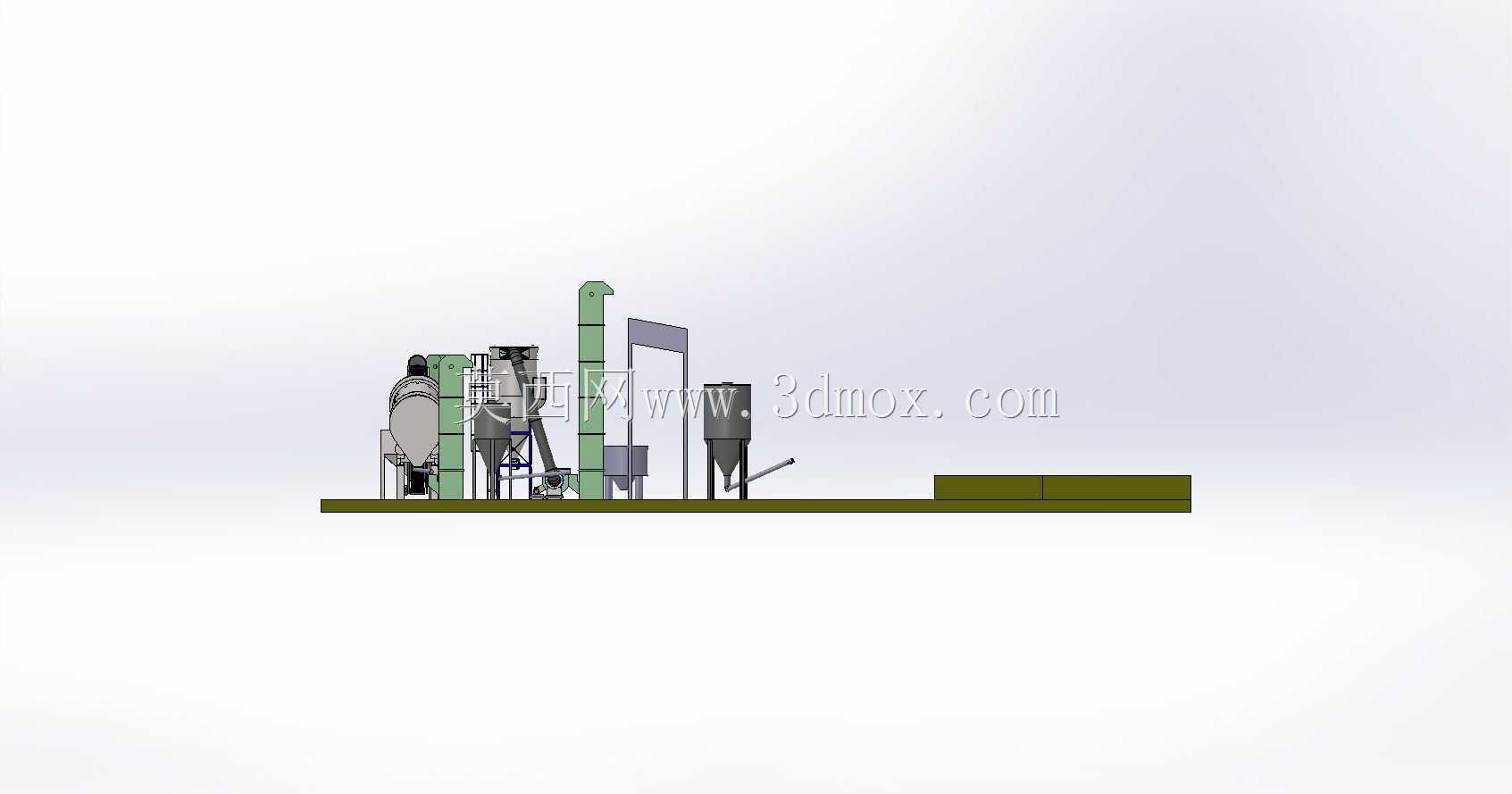

　　这套浮石加工生产线的三维结构，完整还原了非金属矿加工场景下从原料输入到成品出料的全流程设备排布，在火山岩矿加工、轻质建材原料制备的厂区规划阶段，可直接作为设备布局校核、管线走向预判的三维参照。整套设备以卧式回转煅烧窑为核心处理单元，进料端衔接螺旋输送上料机构，原料经料斗定量给入螺旋腔体后，通过连续旋转的螺旋叶片匀速推送至回转窑进料口，避免浮石原料粒径不均导致的卡料、给料断流问题，螺旋输送机的倾斜角度经过适配设计，既保证进料顺畅，也能防止窑内热风倒灌至进料段影响作业环境。回转窑主体采用托轮支撑的卧式倾斜安装结构，窑体带有一定安装斜度，物料在窑内随筒体转动不断向出料端移动的过程中，完成烘干、煅烧改性的工序，

　　窑体两端的密封结构在建模时做了细节还原，可直观查看密封件的安装位置与配合边界，方便后续做密封结构的优化调整。窑体出料端衔接多级分离与存储单元，首先通过旋风分离机构将煅烧后的浮石粉料与携带粉尘的热风做初步气固分离，分离后的成品物料落入下方缓存料仓，含尘气流则进入后续多组并联的除尘罐体做净化处理，除尘单元采用多罐并联排布，单罐检修时不影响整条线的连续运行，罐体旁侧的爬梯、操作平台都做了等比例建模，可直接用于校核操作空间是否满足现场巡检、设备维护的通行需求。整套生产线的安装底座采用整体式钢制平台设计，平台边缘设置挡边结构，既可以承接设备检修时滴落的润滑油、散落的粉料，也能作为设备安装的定位基准，

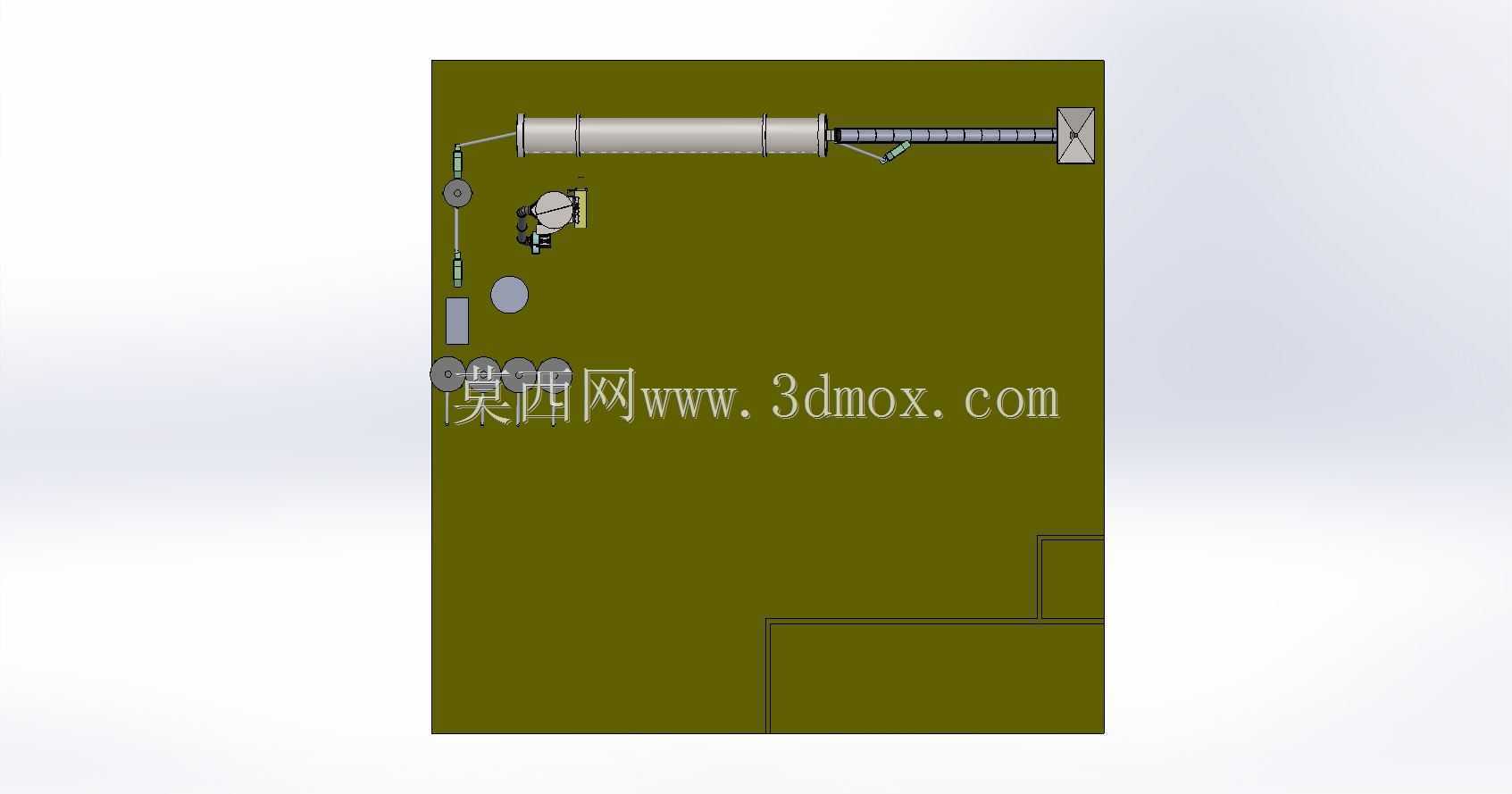

　　所有设备的安装地脚位置都在平台上做了预留标记，现场安装时可直接对照三维模型做基础放线，减少现场测绘的工作量。从布局逻辑来看，整套设备按照物料流向依次排布，上料段位于平台较高侧，出料与存储段位于平台较低侧，充分利用重力辅助物料流转，减少不必要的提升设备投入，同时各设备之间的检修通道预留了足够的操作宽度，既满足日常巡检的通行需求，也能满足设备易损件更换时的吊装空间要求。建模过程中对各设备的连接法兰位置、管线接口走向都做了明确标注，后续做工艺管线布置时，可直接在模型基础上绘制风管、料管的走向，提前预判管线碰撞问题，避免现场安装时出现管线与设备、操作平台干涉的情况。针对浮石物料质轻、易扬尘的特性，整套生产线的扬尘点都做了封闭结构设计，

　　上料料斗带防尘盖板，各物料转运点都预留了除尘风口接口，可直接对接除尘系统的支管，从源头控制粉尘外溢。回转窑的驱动装置布置在窑体侧方，电机与减速机的安装位置做了下沉式设计，既降低整套设备的整体重心，也避免驱动机构突出占用过多通道空间，驱动端的安全防护罩安装位置也在模型中做了体现，可直接用于安全防护设施的选型与安装定位。料仓组采用锥底设计，锥角角度适配浮石粉料的安息角，避免物料在仓内架桥堵塞，每个料仓的出料口都预留了阀门安装位置，可根据后续工艺需求加装给料设备，对接下一级的筛分、包装工序。
